實驗要求

1.  理解 RIP 協議的作業原理
2.  理解 RIPv1、RIPv2 的特性
3.  掌握 RIP 協議的基本配置方法
4.  掌握 RIP 自動匯總和手動匯總的方法
5.  掌握 RIP 配置默認路由的方法
6.  掌握 RIP 認證的基本配置
7.  實驗工具：GNS3

實驗拓撲

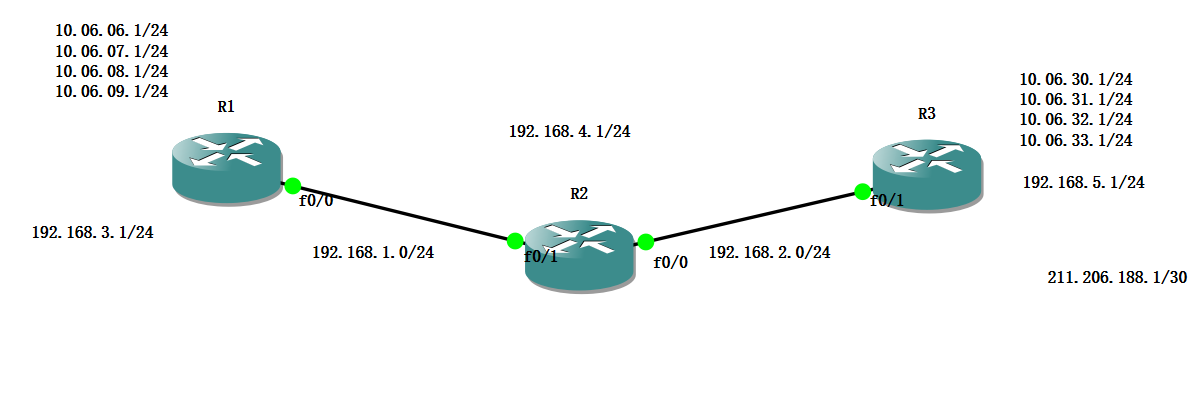

根據實驗要求，實驗拓撲如圖2-1所示，

實驗程序

介面配置

1、   根據實驗拓撲，對路由器各介面配置IP地址，配置清單如下，（注：每個IP地址的第二位元組修改為自己的學號后兩位位，R1的loopback0介面的10網段第三個位元組+學號后兩位，R3的loopback0介面的10網段第三個位元組+學號后兩位+20）

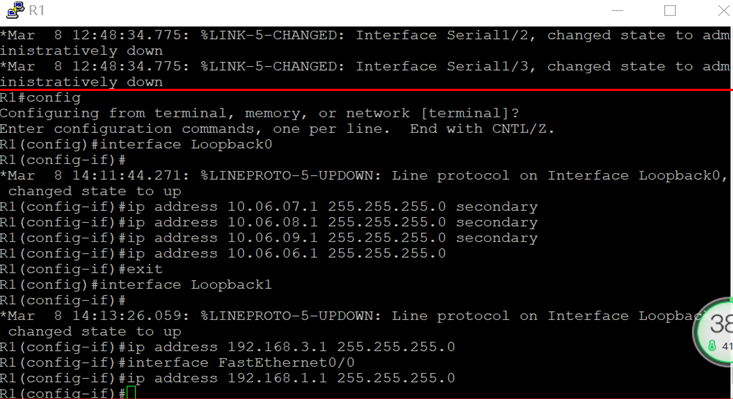

R1 配置

int loopback 0
ip add 10.06.07.1 255.255.255.0 secondary
ip add 10.06.08.1 255.255.255.0 secondary
ip add 10.06.09.1 255.255.255.0 secondary
ip add 10.06.06.1 255.255.255.0
int loopback 1
ip add 192.168.3.1 255.255.255.0
int fa0/0
ip add 192.168.1.1 255.255.255.0
no shutdown

R2 配置

int loopback 0
ip add 192.168.4.1 255.255.255.0
int fa0/0
ip add 192.168.1.2 255.255.255.0
no shutdown
int fa0/1
ip add 192.168.2.1 255.255.255.0
no shutdown

R3 配置

int loopback 0
ip add 10.06.31.1 255.255.255.0 secondary
ip add 10.30.32.1 255.255.255.0 secondary
ip add 10.30.33.1 255.255.255.0 secondary
ip add 10.30.30.1 255.255.255.0
int loopback 1
ip add 192.168.5.1 255.255.255.0
int  loopback 2
ip add 211.206.188.1 255.255.255.0
int f0/1
ip add 192.168.2.2 255.255.255.0
no shutdown

2、在路由器中配置RIP協議（注，根據步驟1所配置的IP地址配置RIP協議）

R1 配置:

router rip
network 10.0.0.0
network 192.168.1.0
network 192.168.3.0

R2 配置:

router rip
network 192.168.1.0
network 192.168.4.0

 注 3:注意這里沒有添加 192.168.2.0,所以介面 f0/0 不會發送和接收 RIP 報文

R3 配置:

router rip
network 10.0.0.0
network 192.168.2.0
network 192.168.5.0

問題1：配置后在每個路由器上查看路由表，在路由器R1和R2中能看到192.168.5.0嗎？在路由器R3中能看到路由器R1和R2中的路由嗎？

答：不能

查詢命令：

do show ip route

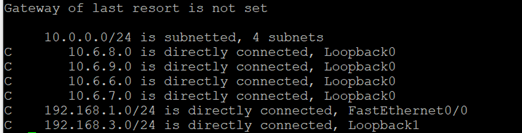

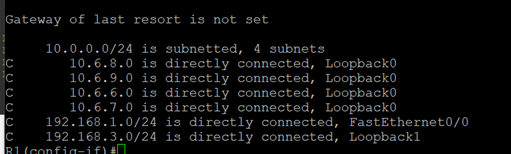

R1路由表：

R2路由表：

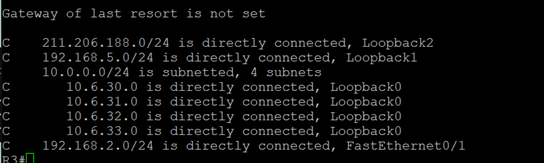

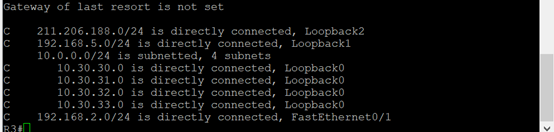

R3路由表：

問題2：現在在路由器R2 中添加192.168.2.0，再查看每個路由器的路由表，看有什么變化？

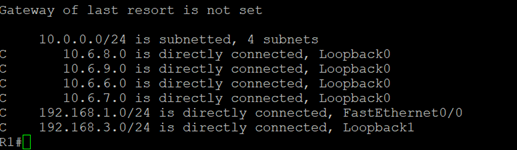

R1路由表：

R2路由表：

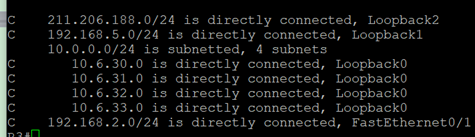

R3路由表：

問題3：這時在路由器R3 中ping 10.10.1.1 看能否ping 通，為什么？

 命令：

ping 10.10.1.1

R3中的路由表項里沒有到10.30.30.0/24的記錄

3、  測驗不同版本RIP協議之間的資料傳遞，在路由器R1中啟用RIPv2，然后在每個路由器中洗掉當前路由表，重新生成路由表后，查看各路由器中路由表變化，

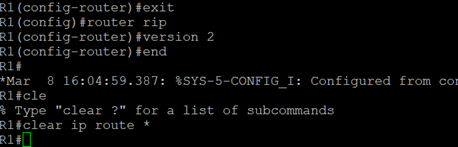

啟用 RIPv2 命令:

rip
version 2
end
clear ip route *

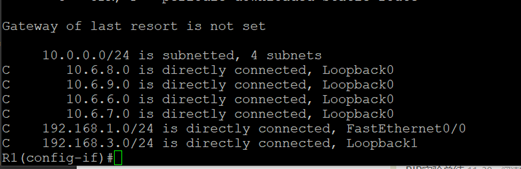

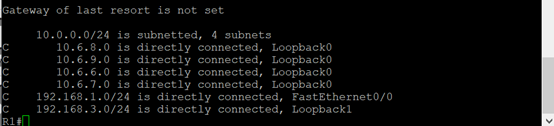

R1路由表：

R2路由表：

R3路由表：

問題4：在R1 中能否看到R2 和R3 中的路由？在R2 中能否看到R1 的路由，

R1路由表：

 R1、R2同上

4、配置手動匯總，解決“問題3”中無法通信問題，

(1)首先,在 R2 和 R3 中也啟用 RIPv2,命令參考 R1 中啟用 RIPv2 命令，

(2)在每個路由器中關閉自動匯總,關閉自動匯總參考命令:

no auto-aummary

(3)在路由器 R1 ，R3的介面中配置手動匯總,參考命令:

   R1(config-if)#interface f0/0

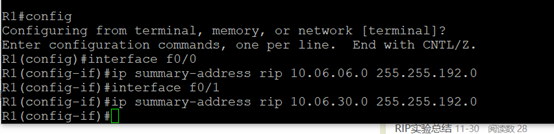

　　R1(config-if)#ip summary-address rip 10.06.06.0 255.255.192.0
　　R3(config-if)#interface f0/1
　　R3(config-if)#ip summary-address rip 10.06.30.0 255.255.192.0

注 5:該命令格式為 ip summary-address rip 網路地址 子網掩碼,命令的作用是在該介面上向外發送路由更新時把多個網路匯總成一個路由條目問題

問題5：此時在路由器R3 上ping 10.10.1.1，能否ping 通？

5、在路由器R3 上啟用默認路由，讓內部網路可以訪問Internet

在路由器 R3 上配置靜態默認路由

R3(config)#ip route 0.0.0.0 0.0.0.0 211.206.188.2

在路由器 R3 中配置向其他路由器注入默認路由

R3(config)#router rip
R3(config-router)#default-information originate

問題6：在R1 和R2 中查看路由表，有什么變化？此時在R1 中ping 211.67.188.1，能否ping

通？

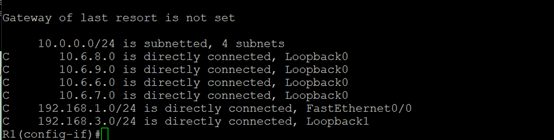

R1路由表：

可以ping 通

7、 在路由器R1 和R2 之間實作認證，

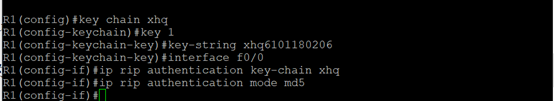

R1 中的配置命令:

R1(config)#key chain xcu

注:xcu 修改為自己的姓名拼音

R1(config-keychain)#key 1
R1(config-keychain-key)#key-string xcu2012

注:xcu2012 修改為自己的學號

R1(config)#interface f0/0
R1(config-if)#ip rip authentication key-chain xcu

注:xcu 修改為自己的姓名拼音

R1(config-if)#ip rip authentication mode md5

問題7：在R1 中配置之后，洗掉R1 和R2 的當前路由表，重新生成，在R1 中能否看到其

他路由器上的路由？

答：看不到

8、 參考R1的配置，在R2中做同樣的認證配置，然后更新路由表，在R1中能否看到其他路由器上的路由？注意，R2中應該在介面f0/1中啟用認證，

命令：

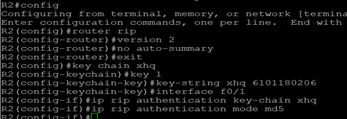

R2(config)#key chain xcu                                          注：xcu 修改為自己的姓名拼音
R2(config-keychain)#key 1
R2(config-keychain-key)#key-string xcu2012            注：xcu2012 修改為自己的學號
R2(config)#interface f0/1
R2(config-if)#ip rip authentication key-chain xcu            注：xcu 修改為自己的姓名拼音
R2(config-if)#ip rip authentication mode md5

RI查看：

 9、 修改路由器 R3 發送出去的路由資訊的度量值，參考命令如下：創建訪問控制串列 ACL，配置需要修改 metric 的路由條目

R1(config)#access-list 10 permit 192.168.5.0 0.0.0.255    注：編號 10 修改為自己的學號后兩位
R1(config)#router    rip
R1(config-router)#offset-list 10 out 2 f0/1        注：編號 10 修改為自己的學號后兩位

問題 8：修改后查看路由器 R1 上關于 192.168.5.0 的路由，距離是多少？修改前的距離是多少？

答：修改后：4、修改前：2

10、做完所有配置后注意保存，保存命令如下

R1#write                或者
R1#copy running-config startup-config
