這幾天對公司的一個生產小工具進行了升級，由于準備將小工具發給客戶使用，因此需要制作的精良一些，于是便卡在低功耗上，
程式是公司前輩幾年前寫的，在stm32f042單片機中使用正常，自己畫的第一版電路板也是f042單片機，刷進去程式后實測功耗低于0.01mA，萬用表顯示0.00mA，
然而將程式刷進更新后的板子，功耗就上去了，達到了0.88mA，翻了百倍，
好的起先是懷疑硬體電路問題，將外圍電路拆除后，功耗竟然上升到1.5mA了，
得，直接找了塊新板子只焊了單片機和幾個電容，測驗還是1.5mA，
這時候基本確定就是程式問題了，當然也有可能是我PCB畫的有問題，但是檢查了一會兒沒發現什么問題，就直接去查程式了，
在網路上檢索了“stm32f0”“低功耗”“STOP模式”“停止模式”等關鍵詞后，查詢到了以下幾篇文章，在這里只列出與現在的問題相關的，可能是檢索詞有問題，最后也只有這幾篇文章，
https://bbs.21ic.com/icview-329660-1-1.html
http://www.stmcu.org.cn/module/forum/thread-613274-1-1.html
https://bbs.21ic.com/icview-2533200-1-1.html
https://blog.csdn.net/qq_16587307/article/details/81739838?utm_medium=distribute.pc_relevant.none-task-blog-BlogCommendFromMachineLearnPai2-2.nonecase&depth_1-utm_source=distribute.pc_relevant.none-task-blog-BlogCommendFromMachineLearnPai2-2.nonecase
https://blog.csdn.net/hanping1020/article/details/89431935
前輩說可能是單片機有什么功能沒有關掉，所以檢索的時候也著重檢索了“STOP模式”和“耗電”相關內容，
翻了一會兒帖子，基本上都是說IO口配置沒有配置好，覺得還是得自己嘗試一下，
在單片機開機時，將所有IO口都設定為下拉輸入(注意:這里是因為當前PCB只焊了單片機，可以說所有引腳都是懸空狀態)，然后直接延時五秒鐘，然后進入STOP模式，這里要注意一定要延時一會兒，不然接下來在STOP模式是無法下載程式的!
程式下載進去，果然，5秒后進入停止模式，單片機功耗達到0.006mA，
OK!
接下來就是要測驗一下什么程式沒有關掉，
ADC、USB、定時器、各IO模塊晶振應該是全部關掉了，沒有檢查出什么問題來，
這時候，重點來了，這時候心知肚明的是，一定是有什么東西沒有關掉，但是不知道是哪里出的問題，
!直接從初始化入手!
把初始化部分的幾個模塊逐個注釋掉！
果然！注釋到USB_Init（）；時，功耗沒有了，
就是USB的鍋！

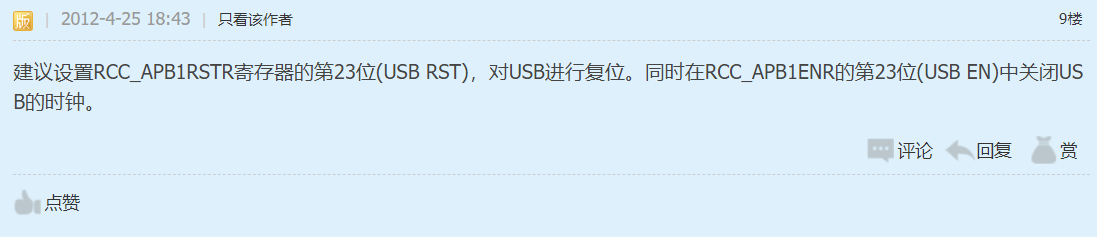

繼續檢索，這時候檢索到寫一篇文章，在這里看到了大佬的留言:
USB先復位，再關閉，
檢查一下自己的程式，只關閉了，沒有復位，
然后抱著試試看的成分在USB關閉之前，寫了下面一句話:
RCC->APB1RSTR = RCC_APB1RSTR_USBRST;
我承認有賭的成分，可是......不好意思跳戲了......
功耗正常了，就是USB的問題，USB的關閉除了需要關閉以下幾個模塊之外，需要先將USB復位，
其實在測驗程序中還有個小插曲，到了小插曲就基本上鎖定了問題所在，因為同一個程式，在F042上ok，在F072上GG，區別是F042使用的20pin，F072使用的48pin，在引腳上除了普通IO口之外，有1個區別:
F042的USB是使用的IO口復用功能，將PA9和10重映射到11和12，11和12這兩個引腳擁有USB功能，
總結一下，如果網友們有遇到停止模式或是睡眠模式功耗過高的問題，可以按以下順序著手測驗:
1.先清除PCB上其他元器件，或是只焊單片機，確認GPIO全部懸空，
2.程式初始化階段，將所有GPIO置下拉輸入，延時幾秒鐘，進入STOP模式或是SLEEP模式，檢查功耗是否正常，一般而言，這一步如果正常，那么PCB的問題基本就排除了，當然前提是所有IO都是懸空狀態，如果有直接接到VCC或是其他高電平處，該引腳置上拉輸入，
3.然后將自己的程式中的初始化部分逐個注釋，排查是哪個模塊沒有關掉，到這一步基本能排查出問題了，
4.根據第3步排查出的問題，檢索解決辦法，
需要注意的是:要仔細觀察功耗的變化，如果程式修改完功耗有變化，那么修改處一定是有問題的，
再總結一下可能出現問題的地方:
1.IO口配置，可先全部下拉，然后檢查電路，對需要上拉的地方上拉，懸空腳、接地腳下拉，接VCC或其他高電平信號腳上拉，也可設定輸出模式，具體輸出當時可以自己測驗一下，
2.檢查使用到的模塊，USB，ADC等都是重點，像USB，要關的話，里面有很多地方都需要關，例如:
CRS_AutomaticCalibrationCmd(DISABLE); CRS_FrequencyErrorCounterCmd(DISABLE); RCC_APB1PeriphClockCmd(RCC_APB1Periph_CRS, DISABLE); NVIC_InitStructure.NVIC_IRQChannel = USB_IRQn; NVIC_InitStructure.NVIC_IRQChannelPriority = 1; NVIC_Init(&NVIC_InitStructure); NVIC_DisableIRQ(USB_IRQn); RCC->APB1RSTR = RCC_APB1RSTR_USBRST; RCC_APB1PeriphClockCmd(RCC_APB1Periph_USB, DISABLE);
3.注意各模塊關閉程式的順序，例如:
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 |GPIO_Pin_1; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN; GPIO_InitStructure.GPIO_PuPd=GPIO_PuPd_DOWN; GPIO_Init(GPIOF, &GPIO_InitStructure); RCC_AHBPeriphClockCmd( RCC_AHBPeriph_GPIOF, DISABLE);
先設定下拉再關相關IO模塊的時鐘，對于每個模塊，時鐘最后關，
-謝謝-
