作者
寒武紀AE團隊，騰訊云容器中心邊緣計算團隊，SuperEdge 開發者
SuperEdge 支持國產智能加速卡寒武紀 MLU220
SuperEdge 對應的商業產品 TKE Edge 也一直在硬體和加速方面在持續耕耘，不但支持 NVIDIA 系列 GPU的加速，還在 GPU 虛擬，QGPU 化等方面持續發力，本次聯合寒武紀對國產智能邊緣加速卡進行了支持，以利于用戶在邊緣進行模型訓練和邊緣智能推理性能的提升，下面是經過寒武紀 AE 團隊和 SuperEdge 開源團隊的聯合測驗，對國產寒武紀邊緣計算加速卡兼容性的聯合宣告，

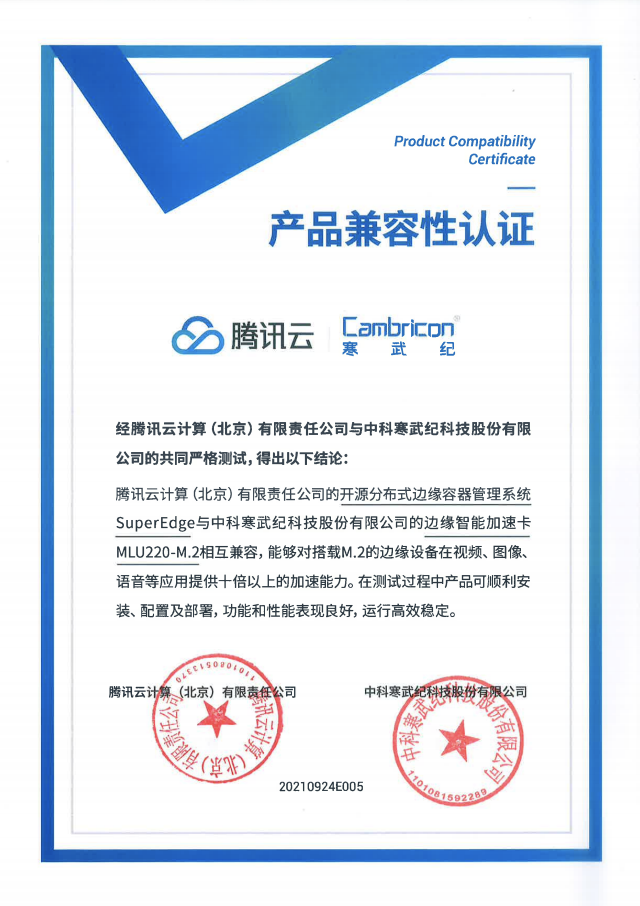

中科寒武紀科技股份有限公司的邊緣智能加速卡 MLU220-M.2和分布式邊緣容器管理系統 SuperEdge 與相互兼容，能夠對搭載M.2的邊緣設備在視頻、影像、語音等應用上提供數十倍的加速能力， 在此發表聯合宣告，
下面給出兩個分類網路在 CPU 和 M.2 上的吞吐性能對比，
| 網路模型 | M.2(fps) | CPU(fps) |
|---|---|---|
| vgg16 | 184 | 13 |
| resnet50 | 417 | 29 |
可以看出 vgg16 M.2 是普通 i7-8700K的14倍，Resnet50 也是普通 i7-8700K 的14倍，
其中，CPU 采用的是 Intel(R) Core(TM) i7-8700K CPU @ 3.70GHz
SuperEdge 邊緣容器解決方案
SuperEdge 是2020年12月騰訊云聯合英特爾、VMware 威睿、虎牙、寒武紀、美團、首都在線發布的基于原生Kubernetes 的邊緣分布式容器管理系統，該系統把云原生能力擴展到邊緣側，很好的實作了云端對邊緣端的管理和控制，極大簡化了應用從云端部署到邊緣應用的程序，2021年9月已被 CNCF 基金會接受，成為 CNCF Sandbox專案，由 CNCF 監管和運維，
SuperEdge提供了如下能力：
邊緣自治
云邊網路往往是弱網路，中間可能是有線、無線、WIFI……連接，可能是4G、5G網路，云邊斷鏈是常態，斷連時間不定，短則三五分鐘，長則數小時、幾天，那么如何保證邊緣服務不被驅逐，繼續提供正常服務呢？
SuperEdge 的邊緣自治能力，可以保證云邊斷連的情況下，邊緣服務繼續穩定運行，即使邊緣節點斷電重啟，也能自動恢復已經部署到該節點的邊緣服務繼續運行，
分布式健康檢查
SuperEdge 提供的邊緣分布式健康檢查能力有兩個作用：
- 只要邊緣節點正常，邊緣服務就不會驅逐
SuperEdge 會在每個邊緣節點部署一個 edge-health 的 deamonset，同一個邊緣 Kubernetes 集群的節點會定期 Check 彼此，對彼此的健康性進行投票，并將投票結果反饋到云端，即使邊緣 Kubernetes 集群的一個節點云邊網路斷連，其他節點也會把他的健康性反饋到云端，就不會對該節點進行驅逐， - 可分組進行分布式健康檢查
即把邊緣 Kubernetes 集群的邊緣節點分成多個組(同一機房，或者同一地域)，每個組內的節點之間相互檢查，這樣做的好處是避免集群規模增大后節點之間的 Check 資料互動變大，占用節點流量，投票結果也難以達成一致的情況，
edge-health 的設計避免了由于云邊網路不穩定造成的大量的 Pod 遷移和重建，保證了邊緣服務的穩定，
服務訪問控制
SuperEdge 自研的 ServiceGroup 實作了基于邊緣計算的服務訪問控制，主要有三個作用：
- 一鍵把邊緣服務部署到不同站點
可以一鍵把同一套服務部署到位于同一邊緣 Kubernetes 集群的不同站點，各個站點的服務完全保持一致，該特性目前支持 DeploymentGrid 以及 ServiceGrid 兩種 Custom Resource，可以便捷的在同一個集群的多個機房或區域中各部署一組服務， - 同一站點可實作流量倍訓
各個站點雖然有同一套服務，但是會把本站點的訪問只鎖定本站點內，不會跨站點去訪問其他站點的同一套服務， - 新站點自動部署相應服務
新加入的站點，可指定服務標簽自動部署同一套站點服務，為站點擴展提供了自動部署服務的支持，
云邊隧道
邊緣節點一般是沒有公網IP的，或者在一個NAT網路背后，云端無法直接訪問邊緣節點，這就使得 kubectl logs、kubectl exec……等云端訪問邊緣節點的請求完全失靈，
SuperEdge 自研的云邊自建隧道(目前支持TCP、HTTP、HTTPS、ssh)打通了不同網路環境下的云邊連接問題，實作對無公網 IP 邊緣節點的云端統一操作和維護，
批量添加局域網邊緣節點及遠程運維局域網邊緣節點
為了解決生產環境海量邊緣節點的接入，SuperEdge 團隊特提供了penetrator-controller組件支持了局域網內成千上萬邊緣節點的接入，并且還可以在云端遠程登錄到局域網內的邊緣節點進行遠程運維，
更多的特性可登錄 SuperEdge 官網：https://superedge.io 進行查看，合作交流可在社區https://github.com/superedge/superedge 提 Issuse，
MLU220 是什么？

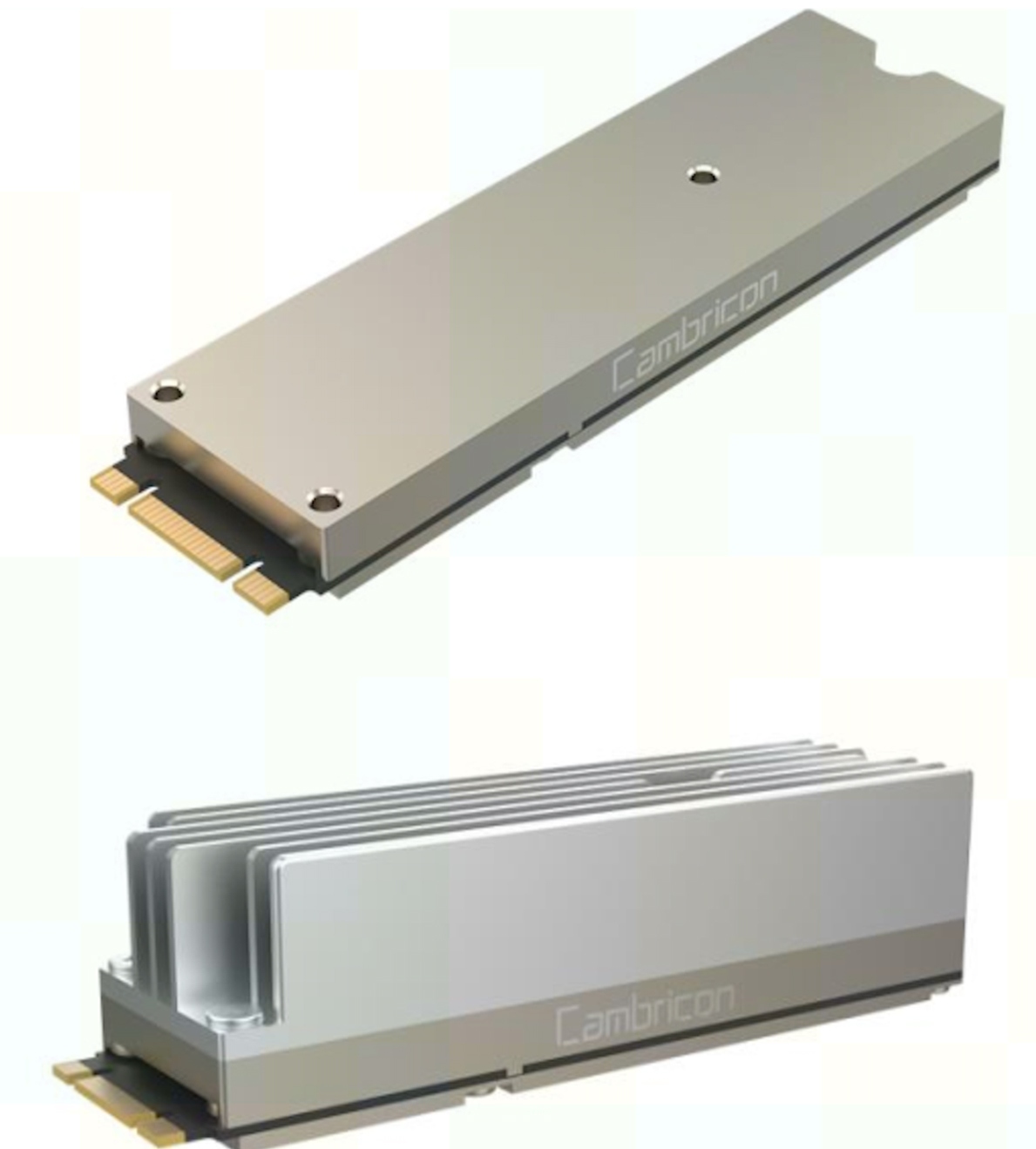

MLU220-M.2 是寒武紀為邊緣計算專門打造的加速卡，它在手指大小的標準M.2加速卡上集成了 8TOPS 理論峰值性能，功耗僅為 8.25W，可以輕松實作終端設備和邊緣端設備的 AI 賦能方案，支持視覺、語音、自然語言處理以及傳統機器學習等多樣化的人工智能應用，實作各種業務的邊緣端智能化解決方案，
MLU220 具有如下特性：
-
小個頭大智能
思元220芯片是面向邊緣側量身定制的智能化解決方案，在 U 盤大小的尺寸下就可以提供8路高清視頻的實時智能分析，可廣泛支持視覺、語音、自然語言處理以及傳統機器學習等高度多樣化的人工智能應用，為邊緣計算節點裝上智慧的大腦， -
新一代寒武紀硬體架構
MLUv02 架構不是簡單的從上一代升級而來，新架構基于片上網路（NOC）構建，多個 NPU 集群的并行效率，基于硬體的片內資料壓縮，提升快取有效容量和帶寬，新架構提供 INT16,INT8,INT4,FP32,FP16 的全面 AI 精度支持，滿足多樣化神經網路的計算力要求，通用、性能兼備， -
計算彈性和可編程
思元220芯片支持多類神經網路，NeuWare 軟體堆疊可以輕松部署推理環境，BANG Lang 編程環境可對計算資源做直接定制，滿足多樣化 AI 定制要求，專業而不專用， -
加速卡硬體規格
加速卡硬體規格可概括如下：
引數 規格 型號 MLU220-M.2 記憶體 4GB, LPDDR4, 3200MHz AI算力 8TOPS(INT8) 編解碼能力 支持H.264,H.265, VP8, VP9；解碼8x1080P@30Hz；編碼4x1080P@30Hz 圖片解碼 支持JEPG最大解析度8K；解碼410 fps@1080P；編碼400 fps@1080P 介面規格 M.2 2280, B+M Key (PCIE 3.0 X2) 功耗 8.25W (3.3V 2.5A) 結構尺寸 80mm x 22mm x 7.3mm(無散熱)/21.3mm(帶散熱) 散熱 被動散熱
MLU220 能用來做什么？
MLU220 小巧的體積，強大的算力，使得它可廣泛應用于智慧交通、智能電網、智能制造、智能金融等邊緣計算場景，下面是一些典型的應用場景的介紹：

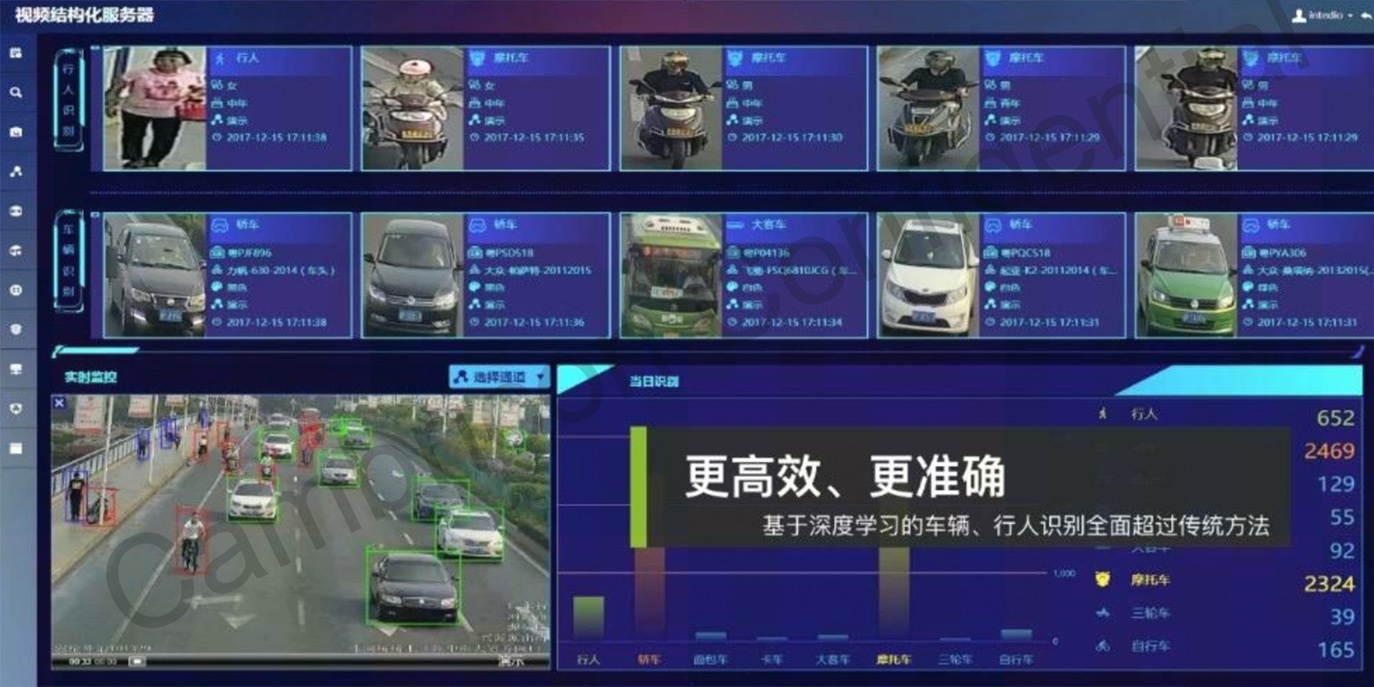

智慧交通
為保障道路安全和有序，在城市中的十字路口和關鍵道路部署多路攝像頭及 MLU220 邊緣加速卡，
MLU220 可實作對多路攝像頭輸入影像的解碼處理；基于深度學習技術，MLU220 可實作對監控路段的行人，機動車，和非機動車的檢測，跟蹤及結構化，在交通業務上進一步做到智能車流人流統計，違法抓拍取證，關鍵人車的識別抓取等，極大提高交通部門效率，

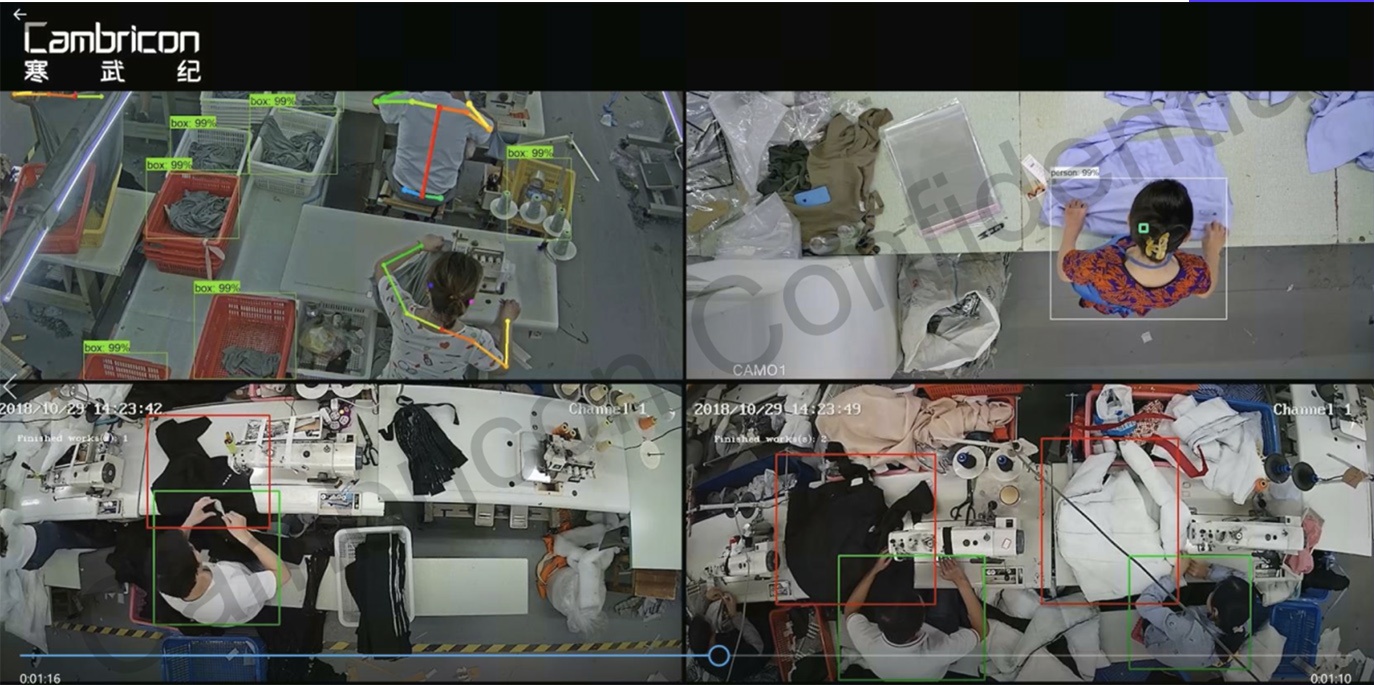

智慧工廠
為打造現代化智能制造的智慧工廠，在廠區工位部署多路攝像頭及 MLU220 邊緣加速卡，
憑借獨立的編解碼單元，MLU220 可實作對多路攝像頭影像的解碼；在強大的算力支持下，MLU220 可實作對工人的檢測，姿態識別以及對工件的檢測和識別，從而實作檢測工人是否在崗，工人操作是否合規以及工件是否按規定擺放等工廠的智能管理，

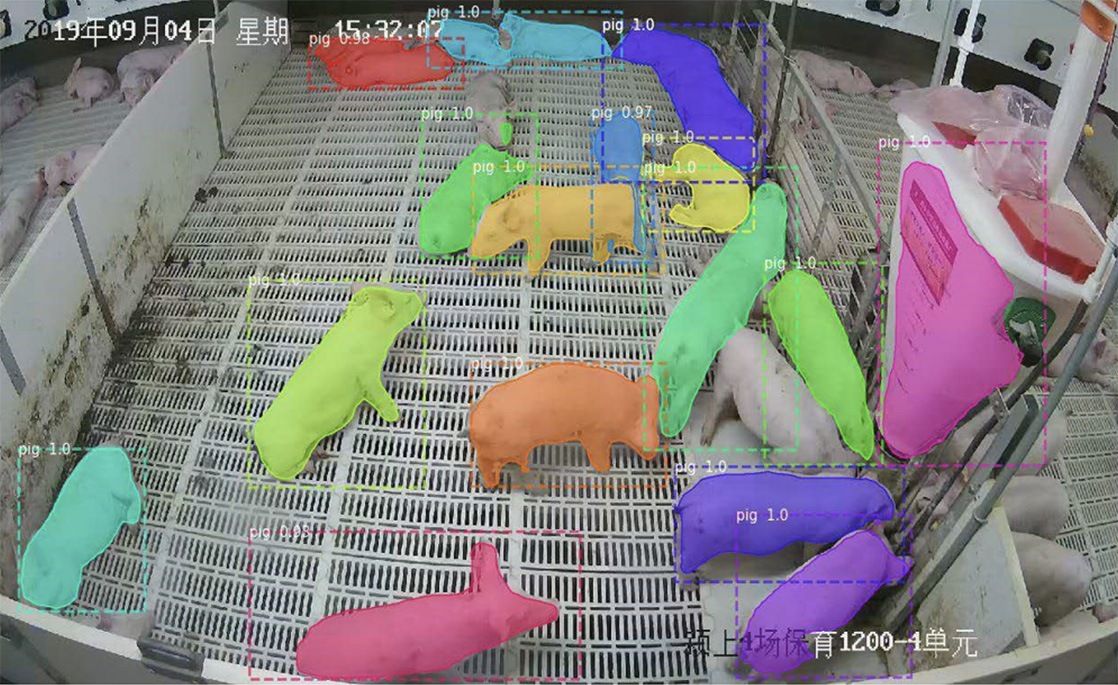

智慧畜牧
為實作畜牧業生產管理，安全健康監控和養殖環境智能檢測，在養殖基地部署多路攝像頭和 MLU220 邊緣加速卡；通過深度學習技術，實作對種豬的識別，檢測，實體分割和跟蹤，進一步實作對種豬的點數，健康檢測，吃食統計，屠宰輔助等智能養殖技術，減少人力成本，提供養殖效率，
如何在 SuperEdge 上使用寒武紀 MLU220
我們基于 SuperEdge 演示如何使用寒武紀邊緣智能加速卡：
用 edgeadm 創建一個 SuperEdge 邊緣 Kubernetes 集群
-
下載 edgeadm 安裝包
arch=amd64 version=v0.6.0 && rm -rf edgeadm-linux-* && wget https://superedge-1253687700.cos.ap-guangzhou.myqcloud.com/$version/$arch/edgeadm-linux-$arch-$version.tgz && tar -xzvf edgeadm-linux-* && cd edgeadm-linux-$arch-$version && ./edgeadm -
初始化邊緣 Kubernetes Master 節點
./edgeadm init --kubernetes-version=1.18.2 --image-repository superedge.tencentcloudcr.com/superedge --service-cidr=10.96.0.0/12 --pod-network-cidr=192.168.0.0/16 --install-pkg-path ./kube-linux-*.tar.gz --apiserver-cert-extra-sans=<Master Public IP> --apiserver-advertise-address=<Master Intranet IP> --enable-edge=true -
加入一個帶寒武紀邊緣智能加速卡的邊緣節點
./edgeadm join <Master Public/Intranet IP Or Domain>:Port --token xxxx --discovery-token-ca-cert-hash sha256:xxxxxxxxxx --install-pkg-path <edgeadm kube-* install package address path> --enable-edge=true關于 edgeadm 安裝邊緣 Kubernetes 集群的詳細介紹可參考：用 edgeadm 一鍵安裝邊緣 K8s 集群和原生 K8s 集群
安裝寒武紀邊緣智能加速卡的插件
-
安裝邊緣智能加速卡的插件
kubectl create -f https://github.com/Cambricon/cambricon-k8s-device-plugin/blob/master/device-plugin/examples/cambricon-device-plugin-daemonset.yaml -
檢查插件是否安裝成功
kubectl get node <邊緣節點NodeName> -o json --output="jsonpath={.status.allocatable}"看到邊緣節點 node status.allocatable 有 cambricon.com/mlu 有相關資源值表示邊緣智能加速卡及插件安裝成功，
"allocatable": { "cambricon.com/mlu": "1", ## MUL卡資源 "cpu": "12", ... "memory": "16164684Ki", "pods": "110" }看到
allocatable里面存在cambricon.com/mlu并且其資源值大于等于0，表示寒武紀邊緣智能加速卡及其插件已經安裝成功，mlu插件下載地址：https://github.com/Cambricon/cambricon-k8s-device-plugin
mlu監控組件：https://github.com/Cambricon/mlu-exporter
使用邊緣智能加速卡進行邊緣應用加速
在提交邊緣相應負載的時候指定 cambricon.com/mlu 來應用寒武紀邊緣智能加速卡進行加速， 比如：
apiVersion: v1
kind: Pod
...
spec:
containers:
- image: 10.13.30.52:5000/yolov4:latest
name: yolov4-ctr
resources:
limits:
cambricon.com/mlu: 1 ## 指定加速卡limits
requests:
cambricon.com/mlu: 1 ## 指定加速卡requests
...
未來
未來寒武紀和騰訊云會在邊緣硬體和邊緣云服務上進行更多的合作，為邊緣 AI、邊緣 IoT，數字化，人工智能……進行軟硬體的賦能，并且相應能力在相關的商業產品中對用戶提供支持，歡迎關注騰訊云邊緣計算云平臺 TKE Edge 和寒武紀相關加速商業產品，試用體驗邊緣更多的加速產品，
