開發環境
- 系統：win10
- 開發板：聯盛德 HLK-W801開發板
- 程式下載方式：基于串口的Upgrade_Tools_V1.4.8下載工具
發現問題
- usb鏈接電腦，用官方提供的Upgrade_Tools_V1.4.8下載工具，當打開點擊打開串口的時候，芯片會復位，
- 當我想用MobaXterm串口除錯芯片的時候，發現根本無法使用，只要打開串口，w801就會停止作業，
問題出現的原因

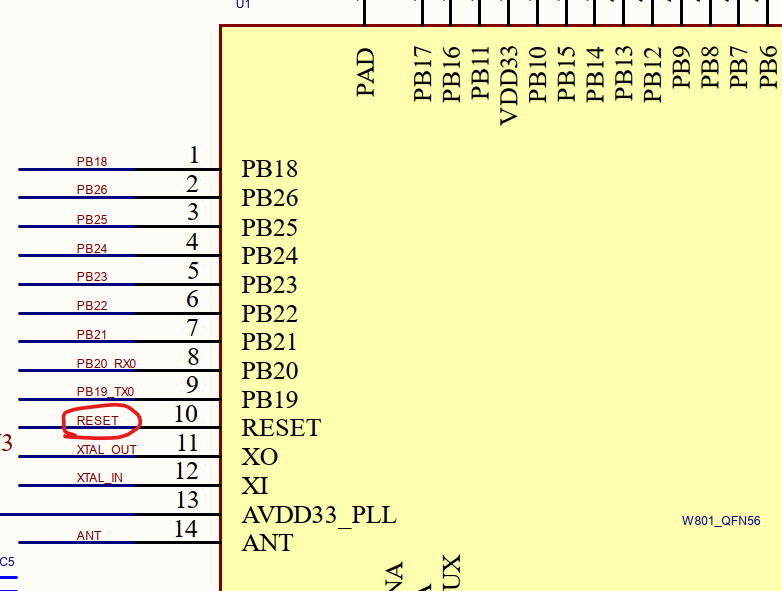

通過查看電路圖發現一個非常有意思的問題，如圖：
沒錯，串口芯片ch340N的RTS引腳竟然和w801的reset引腳接在一起，
普及一下知識：我們平時使用串口一般只是用 TX、RX、GND這三根線，所以有很多人認為串口就三根線，但是其實串口通信還有兩根線，RTS 和 CTS，我們一般稱它們為流控線，在串口發展的早期，為了提高異步通信的速度，這兩根線非常重要，
RTS （Require ToSend，發送請求）為輸出信號，用于指示本設備準備好可接收資料，低電平有效，低電平說明本設備可以接收資料，
CTS （Clear ToSend，發送允許）為輸入信號，用于判斷是否可以向對方發送資料，低電平有效，低電平說明本設備可以向對方發送資料，
正常的時候，甲的RTS 和乙的 CTS連接，當甲將RTS電平拉低，用于通知乙，甲是可以接收資料的，這樣乙就可以給甲發資料了，拉高就表示甲繁忙，乙不可以給甲發資料，
但是隨著處理器的迅速發展，串口傳輸的速度完全處理的過來，所以這兩根線也就不怎們使用了，
對于本板卡，當usb接到電腦上，用官方提供的Upgrade_Tools_V1.4.8下載工具首次打開串口的時候，CH340N的RTS會先拉低在拉高，這將導致w801的reset出現一次上升沿，導致芯片復位，
而使用MobaXterm的時候，打開串口，串口為表示自己已經可以接收資料，RTS將一直是低電平，這將導致reset一直是低電平，w801將停止作業，所以MobaXterm這類的工具就沒辦法使用了，

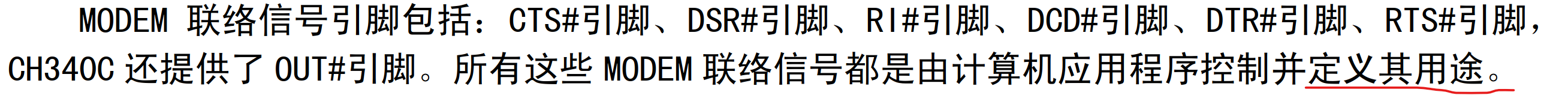

可能有人會問，同樣打開串口，為啥這兩種軟體會有不一樣的效果，通過查看CH340的資料手冊對RTS引腳有兩處重要說明，如圖：
這就說明CH340的RTS的引腳是可以被軟體配置的，猜測Upgrade_Tools_V1.4.8下載工具重新配置了RTS引腳，使它能拉低在拉高，
我們分析一下電路設計人員為啥會這樣設計（猜測）
W801在下載程式的時候，是需要按一下復位reset引腳的，通過RTS和reset相連，就可以在下載的時候不按reset，非常的方便，
但是這樣做會帶來兩個致命問題：
- 當芯片運行的時候，想通過串口看一下列印的log日志，結果usb接上，打開串口，芯片復位了，
- Upgrade_Tools_V1.4.8下載工具做串口除錯的時候很難用，想用一個高級的串口工具，跟本不行，
解決辦法

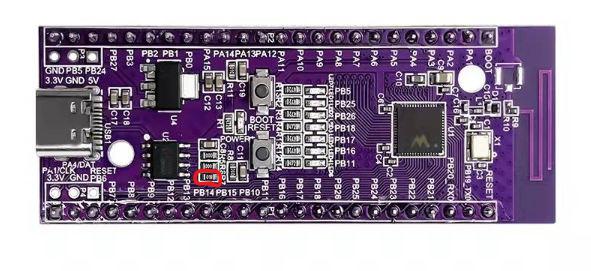

只要將聯盛德 HLK-W801開發板的R7電阻去除，這樣RTS和RESET引腳就沒有了關系，如圖：
（本人懶得照照片，于是在網上找了個照片，標了一下，）
這樣下載和使用的方法就變成：
- 用Upgrade_Tools_V1.4.8下載的時候，按一下reset按鍵，就會正常下載，
- 當芯片運行的時候，可以通過任意串口工具看一下列印的log日志，不用擔心復位和芯片不作業，
