目標檢測的任務是找出影像中所有感興趣的目標（物體），確定它們的類別和位置，是計算機視覺領域的核心問題之一，目標檢測已應用到諸多領域，比如如安防、無人銷售、自動駕駛和軍事等，

在許多情況下，運行目標檢測程式的設備并不是常用的電腦，而是僅包含必要外設的嵌入式設備，別看嵌入式設備簡陋，但在上面照樣能夠跑程式，實作我們的想法，設計一個嵌入式AI產品產品，一般會首先考慮成本，在有限的成本內充分利用硬體的性能，因此，不同高低性能的硬體使用場景各不同，

我們講到如何部署一個基礎CNN分類模型來識別數字，本篇更進一步，將帶你訓練一個手勢檢測器，并將其部署到嵌入式設備上，

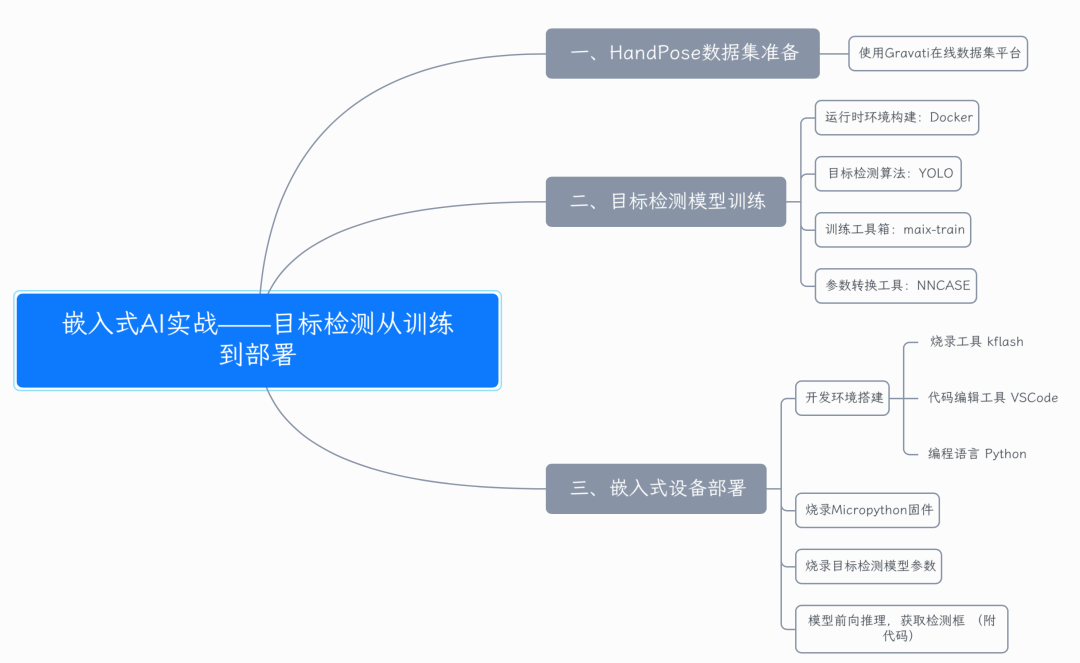

本文思維導圖如下：

干貨推薦

浙大博士導師深度整理：Tensorflow 和 Pytorch 的筆記（包含經典專案實戰）
值得收藏，這份機器學習演算法資料著實太香
比 PyTorch 的官方檔案還香啊，吃透PyTorch中文版來了
趕快收藏，PyTorch 常用代碼段PDF合輯版來了

01 資料集準備

我們使用一個開源資料集平臺：https://gas.graviti.com/ ，網站匯總了AI開發者常見的公開資料集，針對我們特定任務，搜索對應的資料集即可，更方便一點，呼叫其SDK就能直接在線訓練，

a. 打開本文對應資料集鏈接 https://gas.graviti.com/dataset/datawhale/HandPoseforK210

b. 右上角注冊登錄

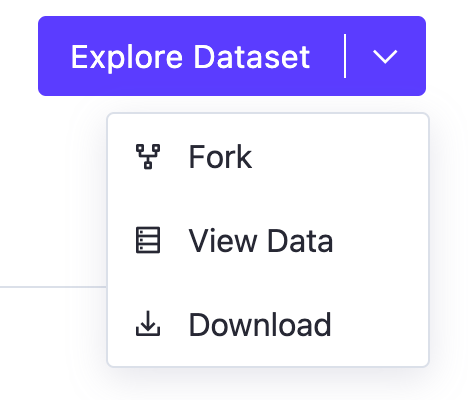

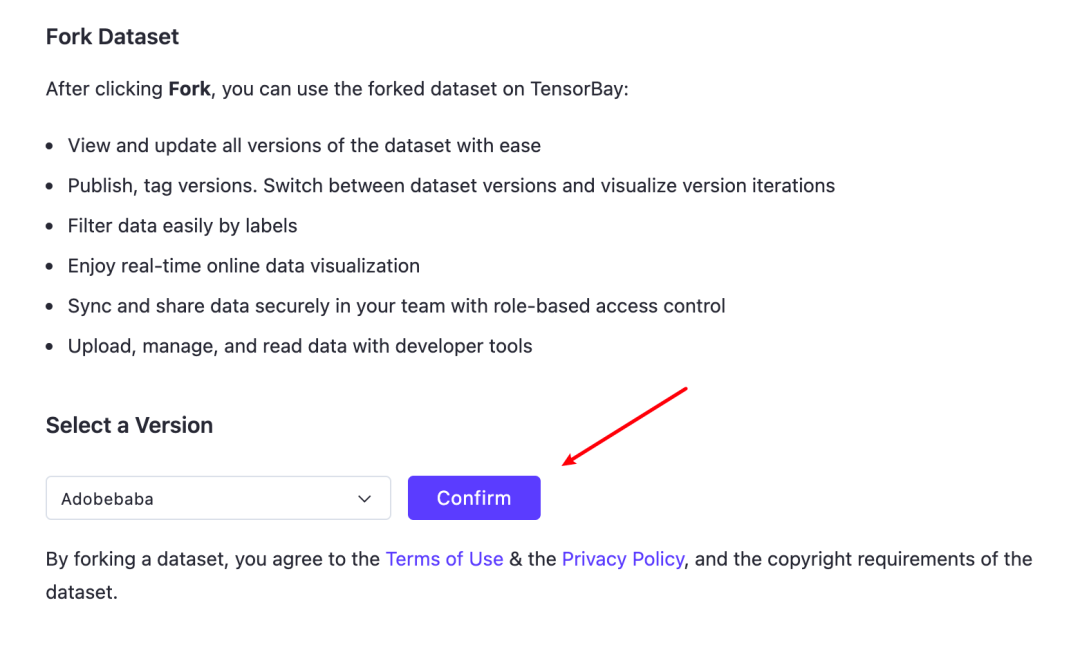

c. fork資料集

d. 點擊網頁上方Developer Tools，獲取使用SDK所需的AccessKey，獲取到 AccessKey 后，將其存在專案根目錄的gas_key.py里：

KEY = "<Your-Key>"

然后即可以通過AccessKey可以上傳資料、讀取資料、使用資料，靈活對接模型開發和訓練，與資料pipeline快速集成，

e. AccessKey寫入后就可以自由讀取資料了，讀取前可以開啟快取功能，SDK會在讀取data后將其自動快取至指定路徑，此處我們設定快取路徑為data檔案夾，

import numpy as np
from PIL import Image

from tensorbay import GAS
from tensorbay.dataset import Dataset

KEY = '復制你的ACCESSKEY替換'
def read_gas_image(data):
    with data.open() as fp:
        image = Image.open(fp)
        image.load()
    return np.array(image)

gas = GAS(KEY)
dataset = Dataset("HandPose", gas)
dataset.enable_cache("data")
segments = dataset.keys()
segment = dataset["train"]

for data in segment:
    # 獲取的Numpy格式的圖片資料
    image = read_gas_image(data)
    # 標簽資料
    for label_box2d in data.label.box2d:
        xmin = label_box2d.xmin
        ymin = label_box2d.ymin
        xmax = label_box2d.xmax
        ymax = label_box2d.ymax
        box2d_category = label_box2d.category

02 目標檢測模型訓練

有兩種方法，第一種是使用本地GPU直接訓練，若沒有GPU課采用方法二，

方法 1 本地GPU進行訓練

第一步： 拉取docker鏡像

# 鏡像名稱
IMAGE="daocloud.io/neucrack/tensorflow-gpu-py3-jupyterlab"
# 拉取深度學習平臺鏡像
docker pull $IMAGE
# 測驗，當日志出現gpu=True表示能成功使用GPU
docker run --gpus all -it --rm $IMAGE python -c "import tensorflow as tf; print('-----version:{}, gpu:{}, 1+2={}'.format(tf.__version__, tf.test.is_gpu_available(), tf.add(1, 2).numpy()) );"

第二步： 拉取本文代碼，配置NNCASE，開啟docker容器

git clone https://github.com/QiangZiBro/pytorch-k210
cd pytorch-k210/handpose_detection/maix_train
# 配置NNCASE
mkdir -p tools/ncc/ncc_v0.2 && cd tools/ncc/ncc_v0.2
wget https://github.com/kendryte/nncase/releases/download/v0.2.0-beta4/ncc_linux_x86_64.tar.xz
tar xvf ncc-linux-x86_64.tar.xz
cd ../../

上面的NNCASE只需要下載、解壓即可，我們接下來使用Docker構建一個Linux虛擬容器環境，如下面命令開啟環境：

# 開啟容器
docker run --gpus all --name jupyterlab-gpu -it -p 8889:8889 -e USER_NAME=$USER -e USER_ID=`id -u $USER` -e GROUP_NAME=`id -gn $USER` -e GROUP_ID=`id -g $USER` -v `pwd`:/tf $IMAGE

開啟容器后，有兩種操作方式供選擇

第一種，使用jupyter-notebook運行

第二種，直接進入容器內部

docker exec -it jupyterlab-gpu /bin/bash
# 在容器內部，建議切換到普通用戶運行
su - yourname
cd /tf

這里筆者選用第二種方式，創建容器時，Docker自動在鏡像里創建了一個和本機用戶名相同的用戶，在容器里運行程式時，強烈建議切換成普通用戶運行，否則后期遇到權限問題還需要手動改權限，

第三步： 開啟訓練，使用Yolo V2演算法資料集進行訓練，具體操作方法為：

# 安裝必備的包
pip3 install -r requirements.txt -i https://mirrors.aliyun.com/pypi/simple/

cd /handpose_detection/maix_train
# 初始化
python3 train.py init
# 開始訓練
python3 train.py -t detector -d datasets/game train

運行上述命令即使用maix_train工具箱開始訓練，這個程式能一鍵完成訓練、引數轉換、量化等功能

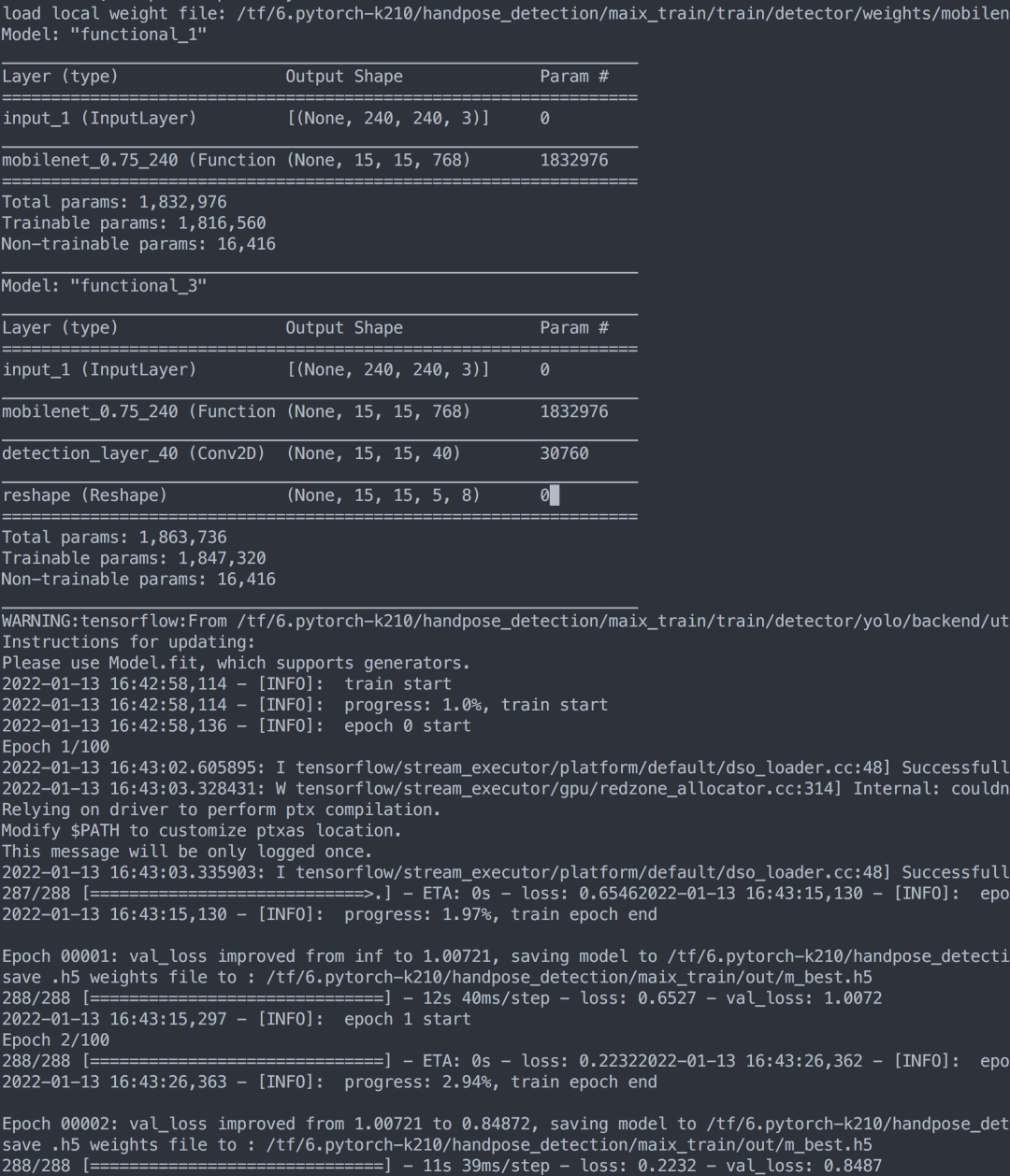

使用100個Epoch進行訓練，得到的結果生成在out檔案下，

方法2 使用在線GPU進行訓練

運行時默認呼叫GPU訓練，如果沒有GPU則使用CPU，訓練時間相對CPU較慢，沒有GPU的小伙伴也不用擔心，可以直接將資料集上傳到maixhub進行在線訓練，這里的限制是需要有一塊K210開發板，并且資料集大小在20M以內，下面簡要介紹方法：

第一步， 打開maixhub官網，https://www.maixhub.com/ModelTraining，注冊、登錄，根據官網提示獲得機器碼；

第二步， 上傳資料集準備環節中從格物鈦平臺快取的資料集，開始訓練；

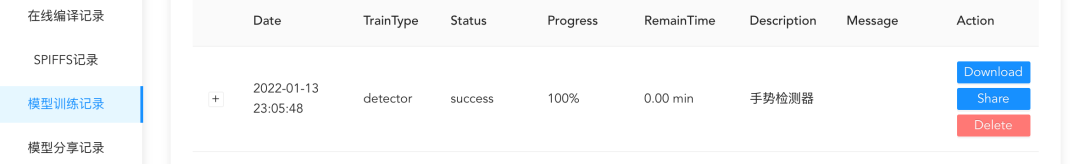

大概二十分鐘后，模型就訓練好了，點擊Download下載訓練的模型，這里的結果和上面的out檔案夾下的壓縮檔案一樣，

03 嵌入式設備部署

3.1 開發環境準備

使用kflash作為燒錄工具，這個工具圖形化和命令列工具都有，選取我們需要的即可，

代碼撰寫方面，使用VSCode編輯Python代碼，模型訓練好的Python代碼還需要微調，這里筆者已經除錯好公布在托管的倉庫里，大家可以直接拷貝到記憶體卡，或者串口連接使用，下面介紹如何將訓練的模型部署到最終的硬體設備中，

3.2 燒錄Micropython韌體

第一步 下載Micropython韌體到https://dl.sipeed.com/shareURL/MAIX/MaixPy/release/master 下載一個bin檔案，這里筆者使用的是minimum_with_kmodel_v4_support

wget https://dl.sipeed.com/fileList/MAIX/MaixPy/release/master/maixpy_v0.6.2_72_g22a8555b5/maixpy_v0.6.2_72_g22a8555b5_minimum_with_kmodel_v4_support.bin

第二步 查看K210的串口號，以筆者使用的MacOS為例：

ls /dev/cu.usbserial-*
# /dev/cu.usbserial-14330

第三步 燒錄

使用命令列進行燒錄示例

kflash  -p /dev/cu.usbserial-14330 -b 115200 -t maixpy_v0.6.2_72_g22a8555b5_minimum_with_kmodel_v4_support.bin

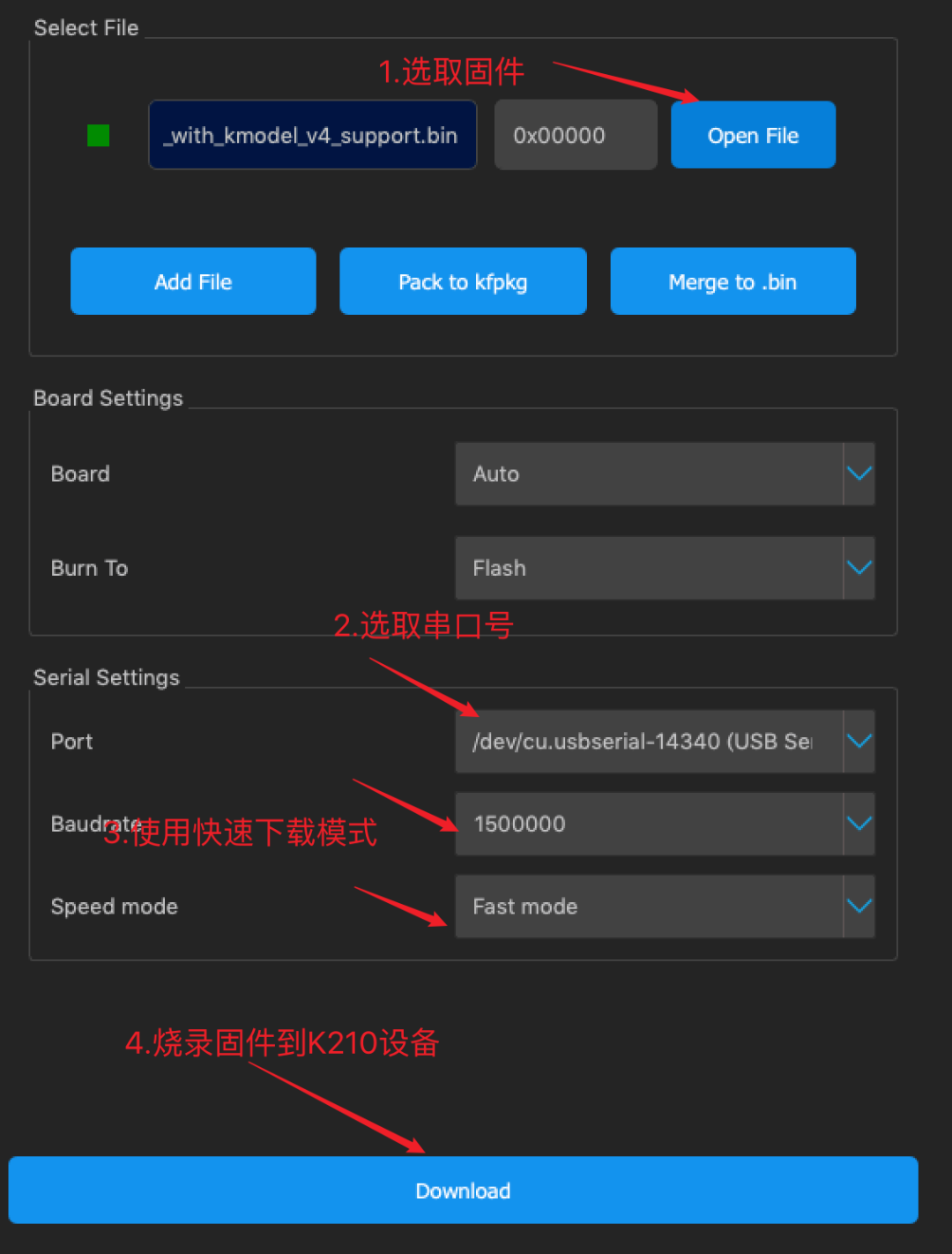

使用kflash圖形界面的燒錄示例

3.3 燒錄目標檢測模型引數

有兩種方式將訓練模型引數部署到嵌入式設備上：

使用程式燒錄器直接燒錄到flash中的一片地址，在程式中直接加載這塊地址指向的記憶體
將模型引數拷貝在SD卡上，在程式中從SD卡加載

對于第一種方法，我們一般將模型引數燒錄在以0x30000為開始的記憶體上，結尾不需要制定，程式底層會自己判斷結束點，因此，在燒錄時，只需要在kflash GUI的0x00000改為0x30000即可，當然，你也可以使用命令列燒錄，同樣的效果，

對于第二種方法，直接將上面訓練好的所用檔案拷貝到SD卡，再插入K210開發板即可，

3.4 模型推理腳本

Micropython韌體和模型引數燒錄成功后，使用下面腳本便可以加載腳本，進行檢測了，建議先打開串口，將程式復制過去運行，觀察運行結果，除錯到正常運行后再放置到SD卡中

第一步： 復制下面代碼

# object detector boot.py
# generated by maixhub.com

import sensor, image, lcd, time
import KPU as kpu
import gc, sys

def lcd_show_except(e):
    import uio
    err_str = uio.StringIO()
    sys.print_exception(e, err_str)
    err_str = err_str.getvalue()
    img = image.Image(size=(240,240))
    img.draw_string(0, 10, err_str, scale=1, color=(0xff,0x00,0x00))
    lcd.display(img)

def main(anchors, labels = None, model_addr="/sd/m.kmodel", sensor_window=(240,240), lcd_rotation=0, sensor_hmirror=False, sensor_vflip=False):
    sensor.reset()
    sensor.set_pixformat(sensor.RGB565)
    sensor.set_framesize(sensor.QVGA)
    sensor.set_windowing(sensor_window)
    sensor.set_hmirror(sensor_hmirror)
    sensor.set_vflip(sensor_vflip)
    sensor.run(1)

    lcd.init(type=1, invert=True)
    lcd.rotation(lcd_rotation)
    lcd.clear(lcd.WHITE)

    if not labels:
        with open('labels.txt','r') as f:
            exec(f.read())
    if not labels:
        print("no labels.txt")
        img = image.Image(size=(320, 240))
        img.draw_string(90, 110, "no labels.txt", color=(255, 0, 0), scale=2)
        lcd.display(img)
        return 1
    try:
        img = image.Image("startup.jpg")
        lcd.display(img)
    except Exception:
        img = image.Image(size=(320, 240))
        img.draw_string(90, 110, "loading model...", color=(255, 255, 255), scale=2)
        lcd.display(img)

    try:
        task = None
        task = kpu.load(model_addr)
        kpu.init_yolo2(task, 0.5, 0.3, 5, anchors) # threshold:[0,1], nms_value: [0, 1]
        while(True):
            img = sensor.snapshot()
            t = time.ticks_ms()
            objects = kpu.run_yolo2(task, img)
            t = time.ticks_ms() - t
            if objects:
                for obj in objects:
                    pos = obj.rect()
                    img.draw_rectangle(pos)
                    img.draw_string(pos[0], pos[1], "%s : %.2f" %(labels[obj.classid()], obj.value()), scale=2, color=(255, 0, 0))
            img.draw_string(0, 200, "t:%dms" %(t), scale=2, color=(255, 0, 0))
            lcd.display(img)
    except Exception as e:
        raise e
    finally:
        if not task is None:
            kpu.deinit(task)


if __name__ == "__main__":
    try:
        labels = ["raised_fist", "victory_hand", "hand_with_fingers_splayed"]
        anchors = [3.96875, 8.8125, 3.25, 7.5, 4.4375, 6.4375, 3.3125, 5.15625, 6.125, 8.25]
        #main(anchors = anchors, labels=labels, model_addr=0x300000, lcd_rotation=0)
        main(anchors = anchors, labels=labels, model_addr="/sd/m.kmodel")
    except Exception as e:
        sys.print_exception(e)
        lcd_show_except(e)
    finally:
        gc.collect()

上面代碼有幾點注意：

使用雅博的K210開發板需要在LCD初始化將invert引數置為True，即lcd.init(type=1, invert=True)
main函式有兩種運行方式，分別表示從flash加載模型和從SD卡加載模型

第二步： 打開終端，Mac上可以使用screen和串口進行通信

screen /dev/cu.usbserial-14340 115200
# 串口號不一定一樣

（常用功能退出：先ctrl+a，再按k鍵，按y確認）

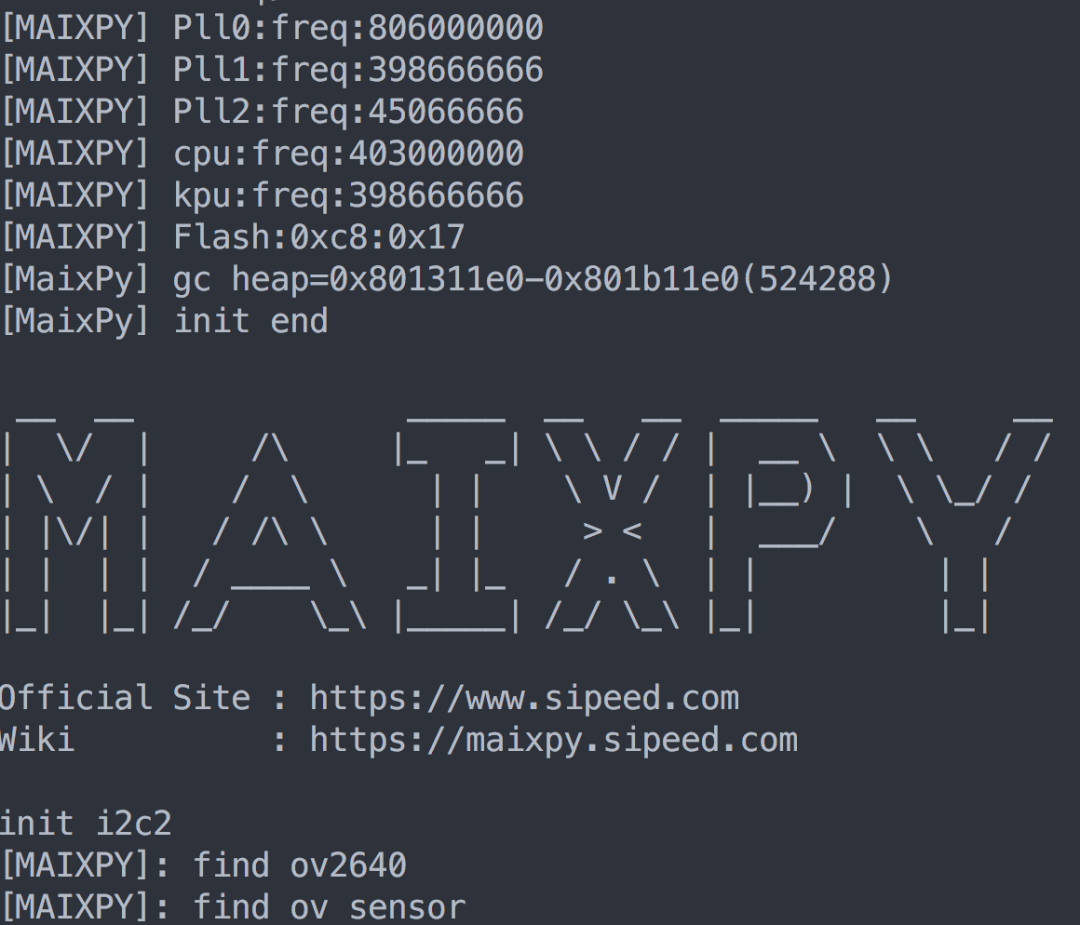

如果成功會出現下面結果：

第三步： 拷貝程式通過串口進行互動式運行

首先按Ctrl+E，進入拷貝模式，出現下面結果

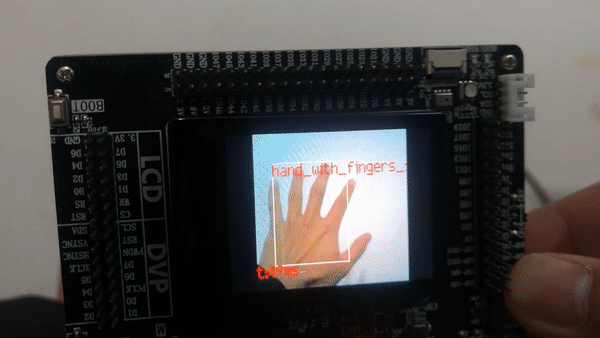

復制后Ctrl+D即可開始運行，程式運行無誤后，拷貝全部檔案到SD卡，程式運行成功后，效果如下

總結和思考

本文提供了一個從影像深度學習演算法訓練的開始，最終將其部署在嵌入式設備K210上，嵌入式AI涉及到的知識廣泛，光其中的目標檢測和嵌入式編程都可各寫一本書，如果你是一個初學者，不要被其中深厚的知識嚇到，我們可以“邊打仗邊學習”，在實踐的程序學習，

下面提供幾個小問題，以供課后思考：

有哪些可能的方法能夠提升識別的準確率？
能否從資料本身出發，提高識別的性能？
本文的神經網路引數的引數轉換流程是怎樣的？
