yolo系列原理

先嘮嘮

? 這部分主要講述yolo系列各個版本的的原理，這部分會把yolov1到yolov5的原理進行詳細的闡述，首先我們先來看深度學習的兩種經典的檢測方法：

• Two-stage（兩階段）：代表-- Fsater-rcnn Mask-rcnn系列

• One-stage（單階段）：代表-- Yolo系列

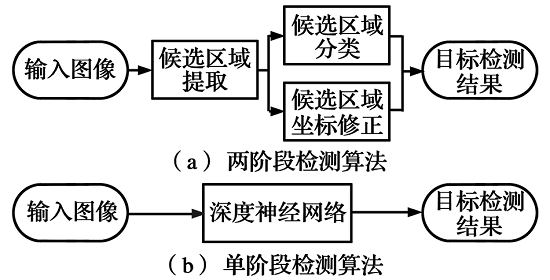

?兩階段和單階段有什么樣的區別呢，我們從整體上理解：單節段的就是一步到位，我們輸入一個影像，經過一系列傳化，最侄訓得到一個輸出結果；雙階段相較于單節段多了一些中間步驟，輸入一個原始影像，我們會先得到一些中間值，最后才輸出結果，更形象的表述為，我們要選擇一個人當代表，代表安徽省踢球，那么雙階段就類似與我先在安徽各個市找一些好苗子，最后再從這些好苗子中選擇一個最優秀的，具體可以參照下圖：

既然兩種檢測方式有所區別，那自然會討論他們的優缺點：

• One-stage

  • 優勢：速度非常快，適合做實時檢測任務
  • 劣勢：效果通常不會太好

• Two-stage

  • 優勢：效果通常比較好
  • 劣勢：速度較慢，不適合做實時檢測任務

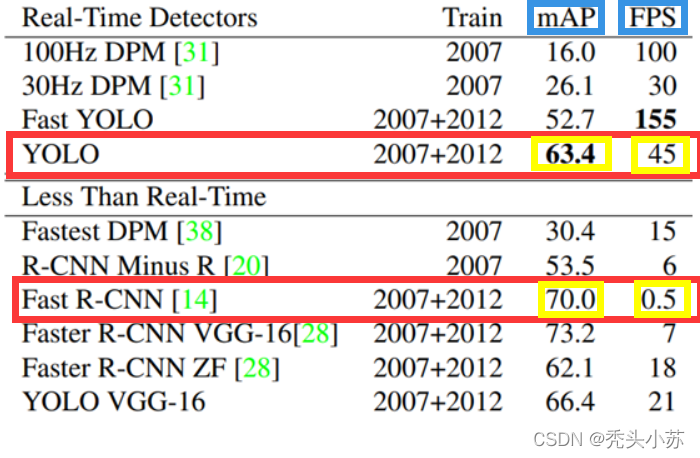

?其實他們的優缺點我們也很好理解，單階段檢測的沒有中間程序，那速度肯定是相當哇塞了，但從效果來說，就相對差一點，我們可以看一下他們的對比（以單階段的yolo和雙階段的Faster-rcnn為代表）

?從上圖可以看出，YOLO的mAP要低于Fast-rcnn,但是FPS卻遠高于Fast-rcnn，【FPS表示一個網路的檢測速度，越大速度越快，mAP表示模型綜合檢測的效果，越大效果越好】

🎈🎈🎈🎈🎈🎈🎈🎈

?上面提到了一個術語：mAP，它表示的是一個綜合檢測的效果，因為表示模型效果的引數有很多，像IOU、precision、recall（好吧，這三是不是也不知道🤐🤐🤐）下面先來介紹這三個引數：

• IOU

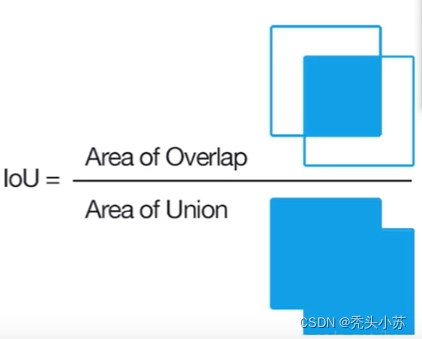

  ? IOU其實很好理解，其表示（真實值和預測值的交集）占（真實值和預測值的并集）的比列，這也即是IOU的計算公式，如下：

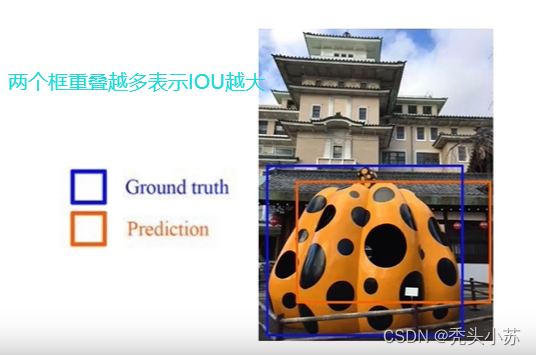

哎！！！？不是很好理解嘛…通俗點講，IOU就表示真實值和預測值重疊的部分多不多，重疊多IOU就大，檢測效果就好！！！可以再參照下圖進行理解：

• precision(精度) && recall(召回率)

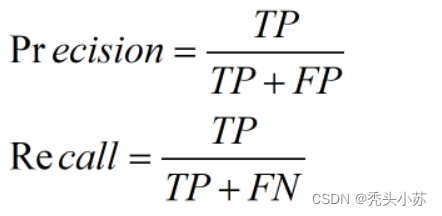

我們先來看他們的公式（好吧，我承認開始肯定看不懂😜😜😜）

我們通過一個例子來解釋上訴公式中TP、FP、FN的含義，進而解釋precision和recall，

已知：班級共100人，其中男生80人，女生20人

目標：找出所有女生

結果：從班級中選擇了50人才找出20個女生，也即錯誤的把30名男生也挑選出來了

我們先來看看TP、FP、FN中三個英文字母T、F、P、N的含義，可能會便于你理解

• T——Ture 正確的判斷
• F——False 錯誤的判斷
• P——Positives 正類（表示需要檢測目標，例子中就是指女生）
• N——Negatives 負類

知道了這些字母的含義，就很好解釋 這三個哥們了，

• TP——Ture Positives（表示判斷正確，把正類判斷成正類，例子中也就是表示把女生判斷成了女生）
• FP——False Positives（表示判斷錯誤，把負類判斷成正類，例子中也就是表示把男生判斷成了女生）
• FN——False Negatives（表示判斷錯誤，把正類判斷成負類，例子中也就是表示把女生判斷成了男生）
• TN——True Negatives（表示判斷正確，把負類判斷成負類，例子中也就是表示把男生判斷成了男生）【公式中沒用到這個】

上面的幾個可能會有點繞，但靜下心來研究研究，會發現很簡單，這里我就當上面的都看懂了，下面我們就可以計算例子中的TP、FP、FN、TN的值了，

• TP=20 【把正類判斷成正類，即找到的20個女生】
• FP=30 【把負類判斷成正類，即錯誤選出的30個男生】
• FN=0 【把正類判斷成負類，這里為0】
• TN=50 【把負類判斷成負類，即沒有選出來的50個男生】

好，現在就都求出了TP、FP、FN，則precision和recall都可以計算出來了，

讀到這里，我想你就明白了precision和recall是怎么計算出來的了，但是對于precison和recall為什么用這樣的式子表示呢，可能還存在一定的疑惑，先對兩個公式進行描述，

• precision（精度）
  ?首先，精度表示分類的準確性，它等于將（正類分類正確）與（正類分類正確和錯誤）的比列，對于例子來說precision=20/(20+30)=2/5，

• recall（召回率，也叫查全率）

  ? ?召回率的含義是表示（正類分類正確）與（正類分類正確和把正類判斷成負類）的比值，對例子來說recall=20/(20+0)=1，通俗點說，recall表示的就是一些沒有檢測到的物體的比例，比如一張圖片有10個目標需要檢測，一種方法你檢測到了10種目標，那你的召回率就好；而另一種方法只檢測到了8個圖片，那么你的召回率就不好，

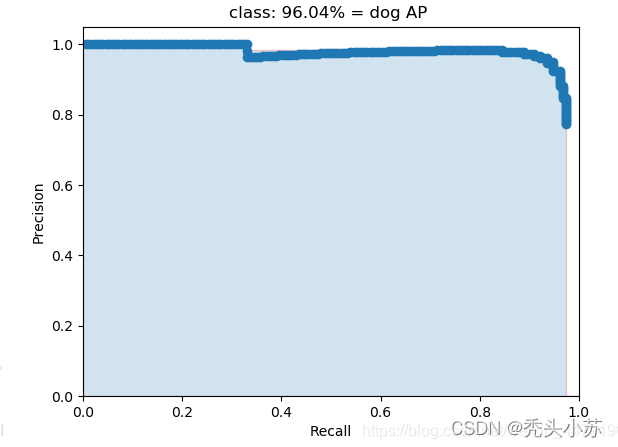

知道了precision和recall，這兩個指標都可以表示檢測的效果，為了綜合表示檢測效果，產生了mAP，首先先介紹什么是AP？AP事實上指的是，我們取不同的置信度，可以獲得不同的Precision和不同的Recall，當我們取置信度足夠密集的時候，就可以獲得非常多的Precision和Recall，利用不同的Precision和Recall的點的組合，畫出來的曲線下面的面積即為AP的大小，如下圖所示：

?AP衡量的是對一個類檢測好壞，mAP就是對多個類的檢測好壞，計算方法就是把所有類的AP值取平均，比如有兩類，類A的AP值是0.6，類B的AP值是0.4，那么mAP=（0.6+0.4）/2=0.5，

yolo-v1

整體架構

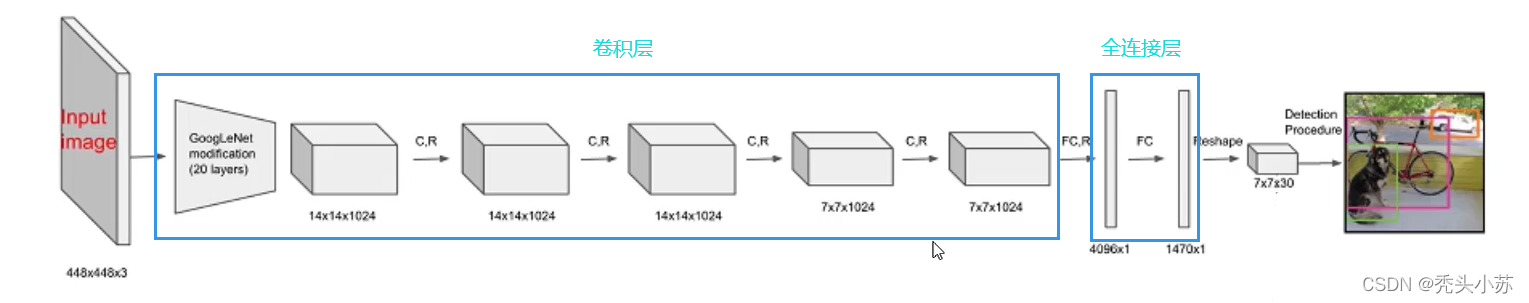

yolo的英文全稱為You only look once，聽起來好🤙🏼的樣子，這也反應了yolo檢測的速度很快，適合做實時檢測任務，我們先來看yolo-v1的整體網路架構，如下圖所示：

從上圖可以看出yolo-v1：

• 網路輸入：448×448×3的彩色圖片，
• 卷積層：由若干卷積層和最大池化層（池化層未畫出）組成，用于提取圖片的抽象特征，
• 全連接層：由兩個全連接層組成，用來預測目標的位置和類別概率值，
• 網路輸出：7×7×30的預測結果，

具體實作

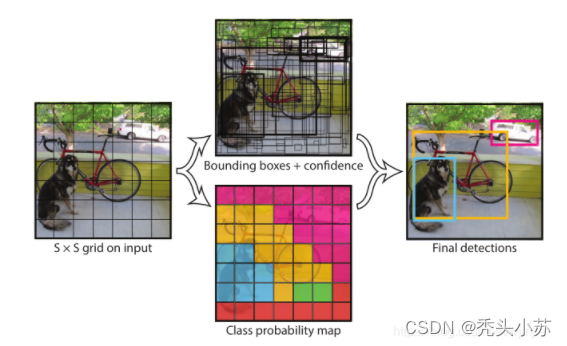

?從上文我們可以得知，yolo-v1的輸入是448×448×3的彩色圖片，我們會將每一張圖片平均的分成7x7個網格，每個網格分別負責預測中心點落在該網格內的目標，

具體實作程序如下：

1. 將一幅影像分成 S×S個網格（grid cell），如果某個 object 的中心落在這個網格中，則這個網格就負責預測這個object，【yolo-v1分成的是7x7大小的網格】
2. 每個網格要預測 B 個bounding box，每個 bounding box 要預測 (x, y, w, h) 和 confidence 共5個值，【yolo-v1要預測的是2個bbox】
3. 每個網格還要預測一個類別資訊，記為 C 個類，【yolo-v1預測的類別有20種，像貓，狗，汽車等】
4. 總的來說，S×S 個網格，每個網格要預測 B個bounding box ，還要預測 C 個類，網路輸出就是一個 S × S × (5×B+C) 的張量，【對于yolo-v1，網路輸出即是一個7x7x30的張量】

?如果你之前已經對yolo演算法有了一定的了解，看了上面的內容，大概已經知道yolo-v1的核心思想了，但是呢，如果你第一次看yolo或者對yolo原理不是很熟悉的話，那估計還是有點懵逼，下面從網路的架構出發，詳細的介紹yolo-v1的細節，

再次貼出這張圖，我們從這張網路架構圖進行分析，

• 輸入層

  ? ?輸入層是448×448×3的彩色圖片，在yolo-v1中要求圖片大小是448x448的，這是因為在yolo-v1網路最后接了兩個全連接層，全連接層是要求固定大小的向量作為輸入的【因為全連接層中權重矩陣W和偏置矩陣b的維度是不變的】，因此要求原始影像也需要一致的圖片大小，

• 卷積層

  ? ?卷積層就是一層一層的卷積，這一部分倒也沒什么好說的，對cnn不熟悉的可以看此篇文章，介紹一下，這是July的創始人寫的，我覺得他的機器學習的文章寫的真是太好了，用很抽象的語言來解釋一些演算法，讀了之后會讓你茅廁頓開——哦，原來是這么回事！！！

• 全連接層

  ? ?全連接層有兩層，enmm…其實也沒什么好講的，不明白的可以看上面推薦的文章，但是我們可以來看一下后一個全連接層的維度，1470x1，看著是不是有點奇怪，之前好像幾乎沒有看到這種維度的輸出，為什么設計這樣的維度呢？我們在下面的網路輸出中進行介紹，

• 輸出層

  ? ?上文提到，最后的全連接層有一個1470x1的輸出，這樣的維度有什么用呢？其實呢，這是為網路輸出準備的，我們的輸出要求是7x7x30的張量，剛好是1470，所以全連接層的1470x1的輸出經過reshape就可以得到7x7x30的網路輸出，我們再來看這個7x7x30網路輸出，為什么是這個維度的呢？下面來介紹：

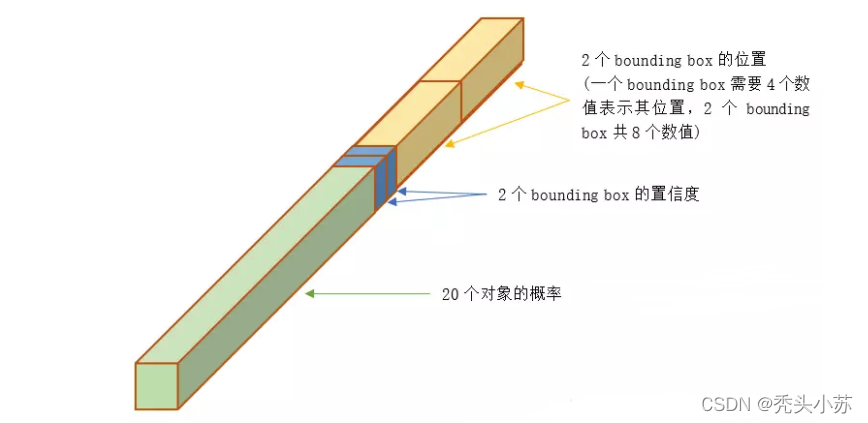

  ? ?yolo-v1的輸入影像被劃分為 7x7 的網格（grid），輸出張量中的 7x7 就對應著輸入影像的 7x7 網格，或者我們把 7x7x30 的張量看作49個30維的向量，也就是輸入影像中的每個網格對應輸出一個30維的向量，每個網格對應一個30維的向量，這30維的向量中包含哪些資訊呢？如下圖所示：



  • 20個物件的概率

    ? 20個物件的概率表示yolo-v1支持20種不同的物件（如貓、狗、汽車等），這里20個物件的概率就是指對應網格中存在任一種物件的概率，

  • 2個bbox的置信度

    bbox的置信度Confidence表示它是否包含物件且位置準確的程度，置信度高表示這里存在一個物件且位置比較準確，置信度低表示可能沒有物件或者即便有物件也存在較大的位置偏差，

  • 2個bbox的位置

    一個bbox的位置需要4個數值來表示其位置，(Center_x,Center_y,width,height)，即(bounding box的中心點的x坐標，y坐標，寬度，高度)，2個bounding box共需要8個數值來表示其位置，

損失函式

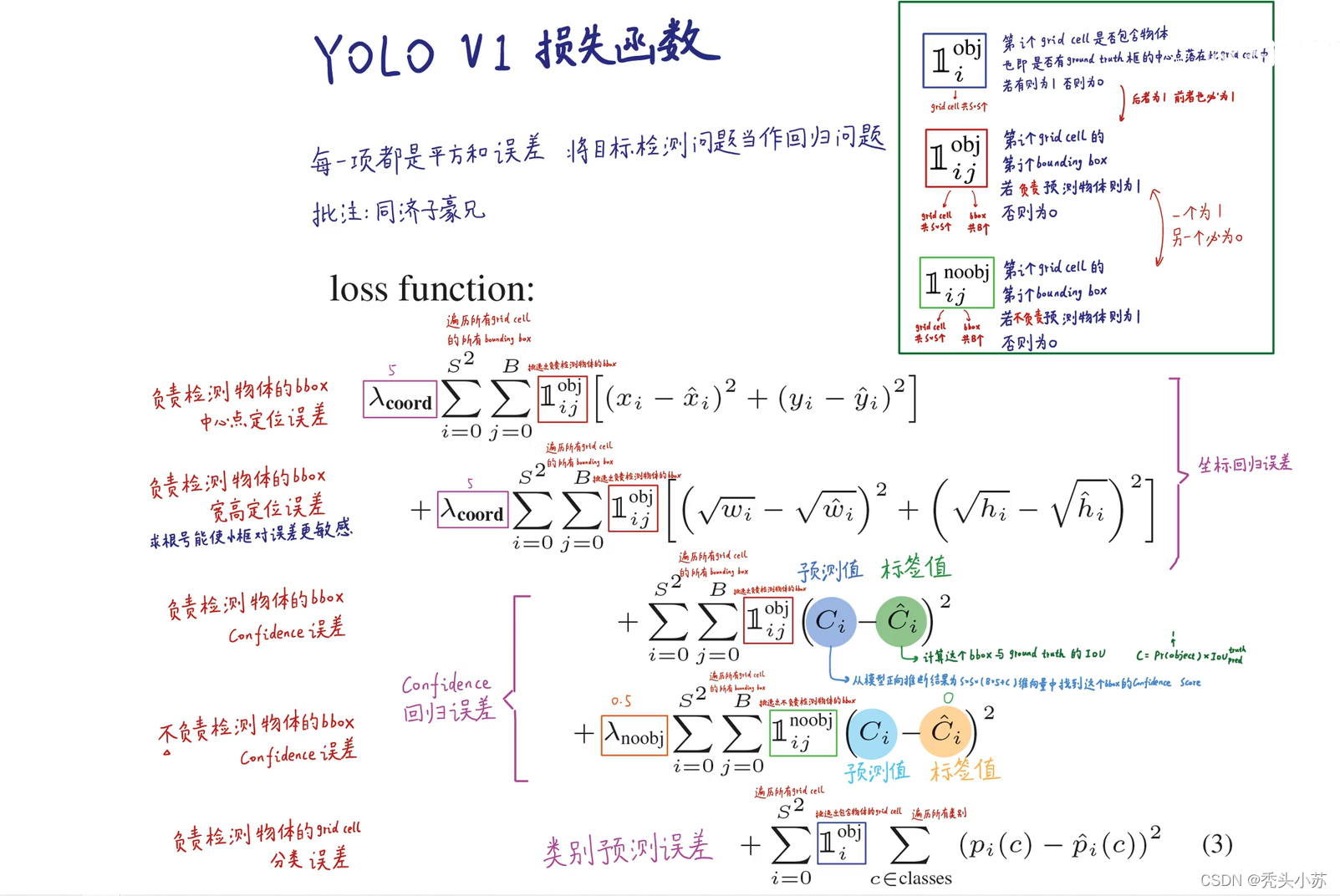

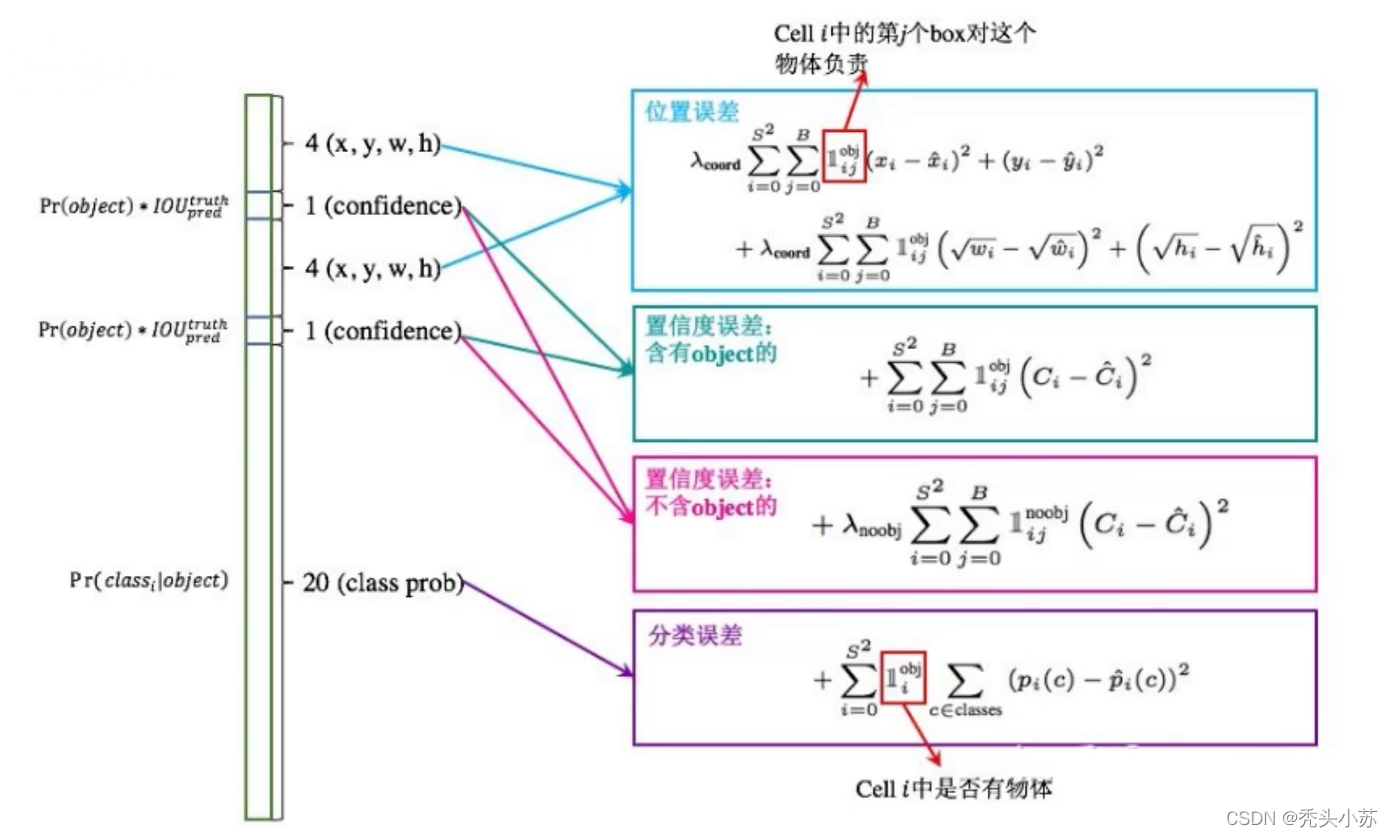

損失函式主要由三部分組成，分別是：坐標預測損失、置信度預測損失、類別預測損失，

yolo-v1的優點及局限

• 優點

  • 檢測速度快
  • 遷移能力強

• 缺點

  • 輸入尺寸固定：由于輸出層為全連接層，因此在檢測時，YOLO 訓練模型只支持與訓練影像相同的輸入解析度，其它解析度需要縮放成此固定解析度；
  • 占比小的目標檢測效果不好：雖然每個格子可以預測 2 個 bounding box，但是最終只選擇只選擇 IOU 最高的bbox作為物體檢測輸出，即每個格子最多只預測出一個物體，當物體占畫面比例較小，如影像中包含畜群或鳥群時，每個格子包含多個物體，但卻只能檢測出其中一個，
  • yolo-v1多標簽任務不好完成
  • yolo-v1有較大的定位誤差




yolo-v2

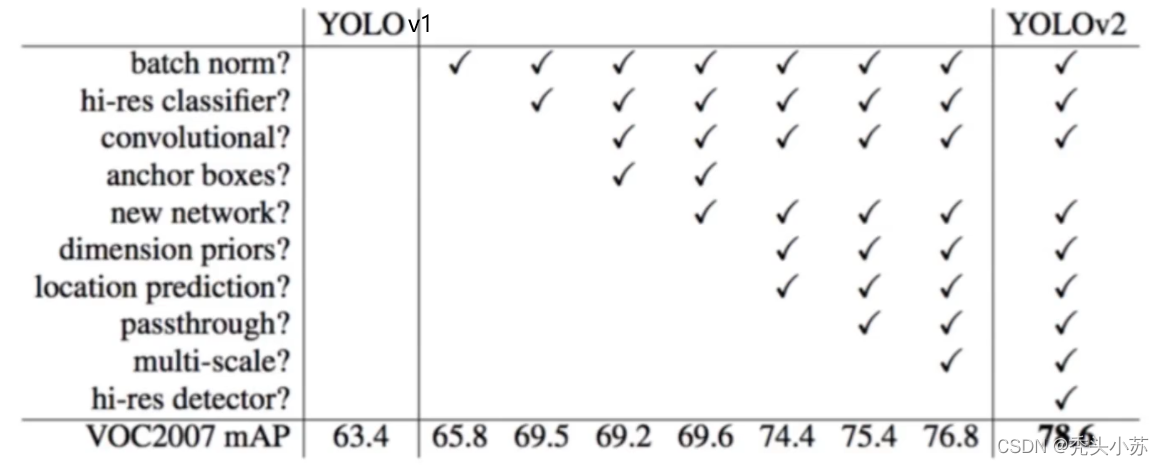

? ? yolo-v2和yolo-v1的整體思想還是基本一致的，但是也做了很多改進，具體如下圖：可以發現再進行這些改進之后，網路的mAP指數基本都有所增加，最后yolo-v2的mAP達到了78.6，而yolo-v1只要63.4，下面將對這些改變進行講述，

batch normalization（歸一化 ）

?? v2版本舍棄了droupout（在全連接層，v2沒有使用全連接層），卷積后全部加入batch normalization（BN），什么是BN呢，其實就是歸一化，在網路的每一層輸入都會做歸一化的操作，這樣會使收斂更加容易，從上圖可以看出，網路加入BN后，網路的mAP提升了將近2個百分點，可見效果十分顯著，現在看來，幾乎所有的卷積網路都會有batch normalization這一步驟，

? ? BN為什么這么強呢？我舉個通俗的例子，現在我市要為小王同學🤖🤖🤖打造一個三年的造星計劃，最終目標就是三年后讓小王成為我市頂級足球運動員，可是現在一下定一個三年的目標可有點遠，我們要一年對小王進行一次全面檢測，看看他哪些地方做得不好，給出調整，這樣才能盡可能的得到一個高水平的小王，那么BN其實就類似做了每年對小王做檢測這樣的事，在網路中我們一個卷積后都會對其進行BN操作,這樣就會讓網路效果更加好，也更容易收斂，

hi-res calssifier（高解析度分類器）

? ? 前面談及v1版本的時候，說v1輸入的是448*448大小的圖片，但這是在測驗時使用的圖片大小，而v1在訓練時用的圖片大小時224*224d的，這樣可能會導致模型前后不一致，影響效果，于是v2在訓練時額外又加了10次448*448的微調，這樣也使得v2的mAP提升了約4個百分點，

new network

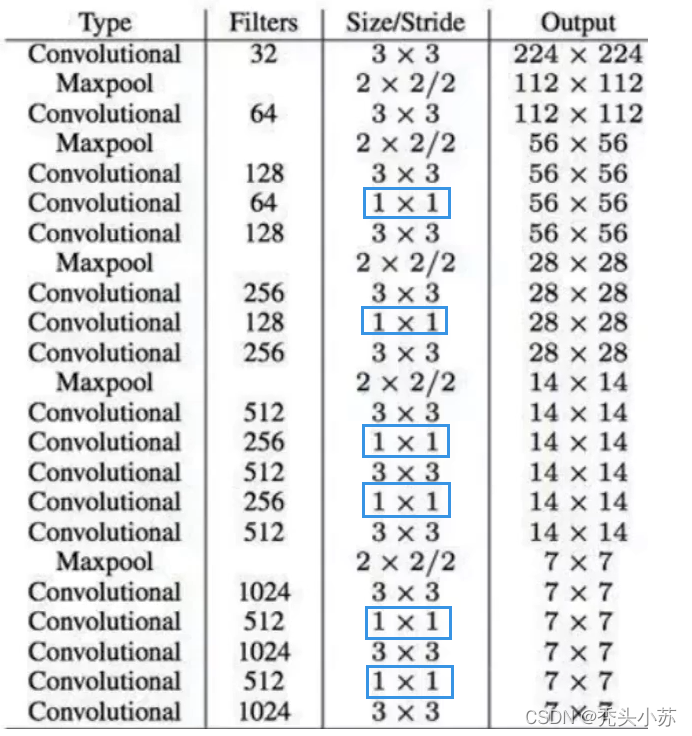

?? v2中網路結構發生了改變，采用DarkNet19網路（有19個卷積層），可以看出網路中沒有全連接層，進行了5次降采樣，網路的實際輸入為416*416，在該網路中采用了很多卷積核為1*1的卷積，這樣省了很多的引數，

anchor boxes（先驗框）

?? 在v1版本當中，我們說到每個網格要預測 2 個bbox，但是呢，這往往會出現一些問題：就是某個網格中物體較多時，會檢測不到所有的物體，即出現漏檢的情況，這也就導致recall（召回率，查全率）比較低，那么在v2中呢，我們選擇每個網格要預測 5 個bbox，采用這種方法來減少recall低的情況，

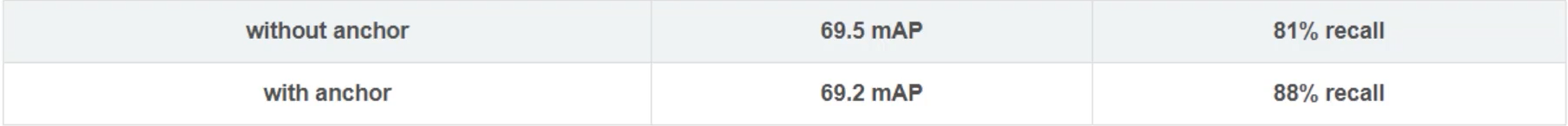

?? 下圖顯示了加了先驗框后的效果，可以看出，mAP反而減少了【變化不大，可以認為幾乎沒變】，但網路的recall卻增加了7個百分點，

dimension priors（維度聚類）

?? 在上文說到在v2版本中每個網格要預測 5 個bbox，但是這5個bbox的大小不是隨便給的，而是通過原始圖片聚類得到的，將原始影像中物體框通過K-means演算法聚成5類，然后取這五類的平均值作為bbox的大小，這樣得出的bbox的大小更符合實際情況，檢測效果更好，

location prediction

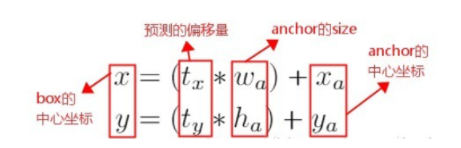

?? 在yolo-v1中，是通過預測 bounding box 與 ground truth 的位置偏移值t_x,t_y，間接得到bounding box的位置，其公式如下：

? 個公式是無約束的，預測的邊界框很容易向任何方向偏移，因此，每個位置預測的邊界框可以落在圖片任何位置，這會導致模型的不穩定性，

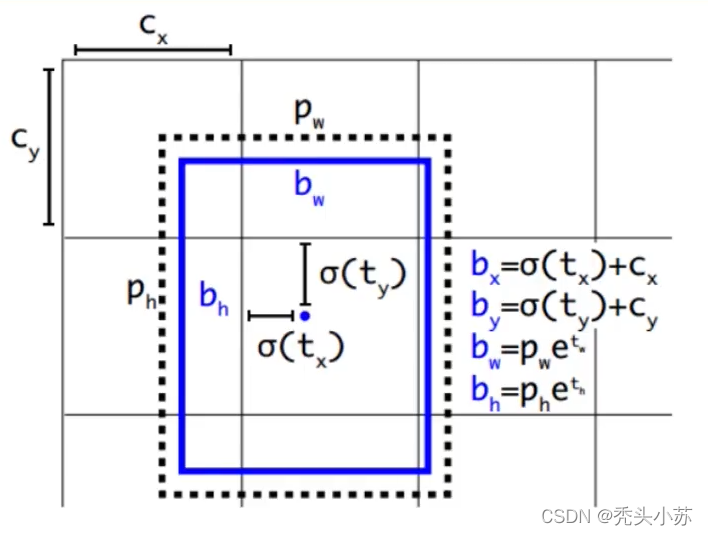

? ? 因此 YOLOv2 在此方法上進行了一點改變：預測邊界框中心點相對于該網格左上角坐標（ C _x , C _y ）的相對偏移量，同時為了將bounding box的中心點約束在當前網格中，使用 sigmoid 函式將t_x,t_y歸一化處理，將值約束在0-1，這使得模型訓練更穩定，

passthrough

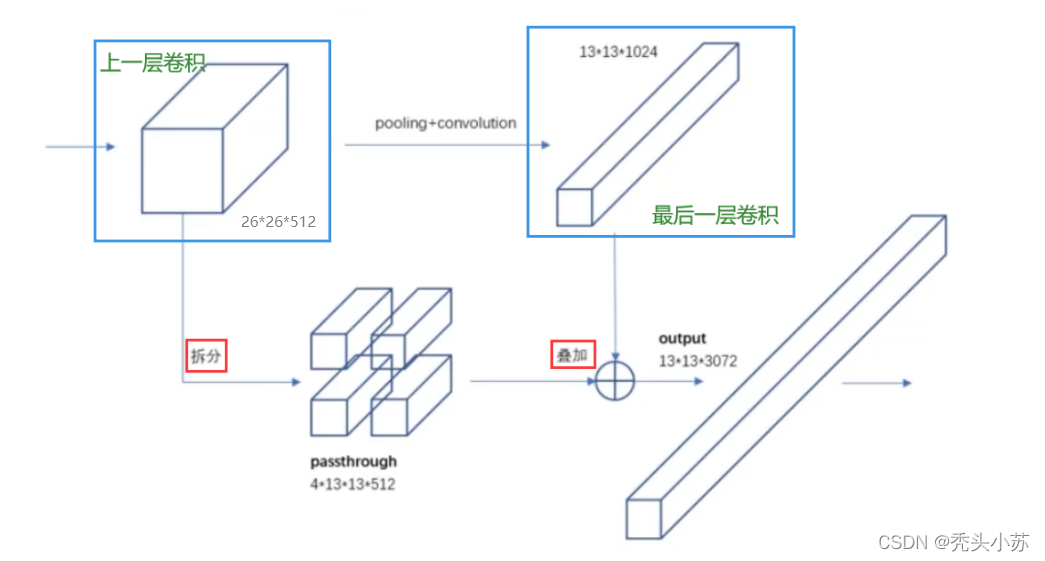

? ? 這部分要涉及感受野的知識，不做解釋，不知道的可以查閱相關資料，但還是要給出感受野的相關性質和結論：我們在卷積中往往期待用一些小的卷積核來代替大的卷積核【他們的感受野相同，但使用小卷積核所需的網路引數較少】，卷積網路中，越是后面的卷積層其感受野就越大，這樣就更容易看到原始圖片的全域資訊，但是這樣對于原始圖片中小物體的檢測就變得困難，這時候我們就希望同時獲得一些感受野稍微小一點的特征圖（卷積層越往前感受野越小），這樣就可以檢測到小目標，具體做法如下：

? ?可以看出，v2把上一層卷積中的特征圖插成了4份，然后再和最后一層的特征圖疊加得到最后的輸出，這樣的結果就同時有了感受野大的和感受野小的特征圖，這樣對圖片的大目標和小目標都會有一個不錯的檢測效果，

multi-scale

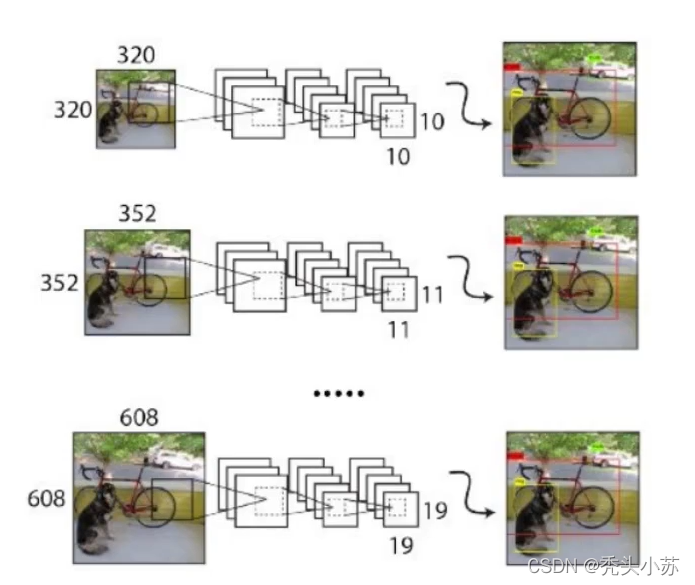

? ?v2版本相較于v1版本而言，沒有了全連接層，都是卷積層，這使得網路可以適應多種不同尺度的輸入，和v1訓練時網路輸入的影像尺寸固定不變不同，v2每隔幾次迭代后就會微調網路的輸入尺寸，這樣可以讓檢測的能力更加全面，通常最小的影像尺寸為320x320，最大的圖片尺寸為608x608，

yolo-v3

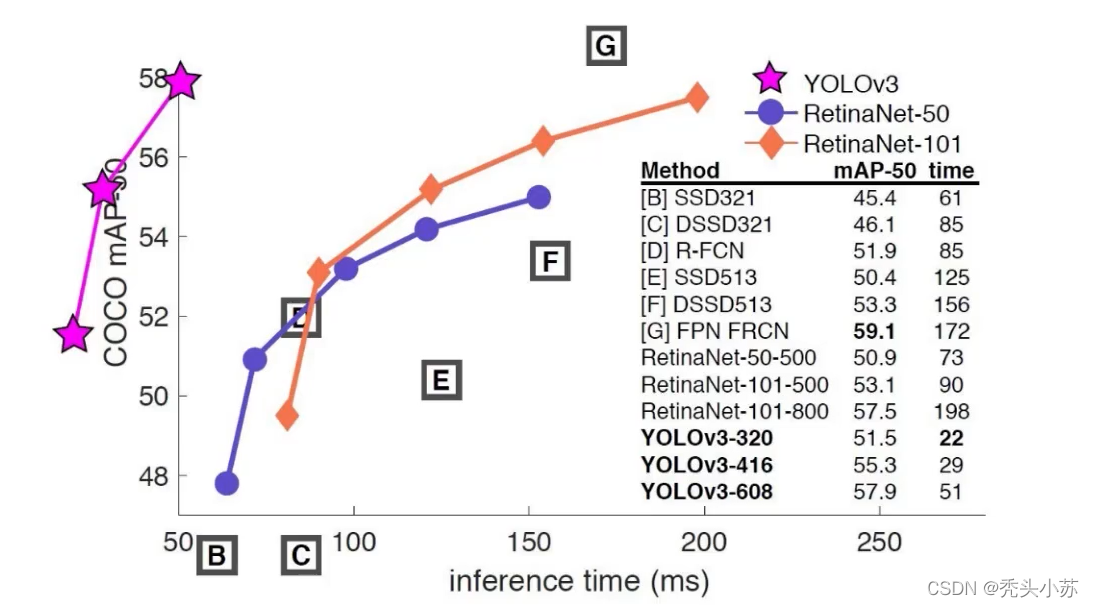

? ? 我們先來看一下v3和其他網路模型的對比！！！看到這張圖我不自覺的笑了，這個作者也太有意思了，把v3都畫到第二象限了（原點是50）【跨象限碾壓😬😬😬】這就足以看出v3的強大了！！！

多scale

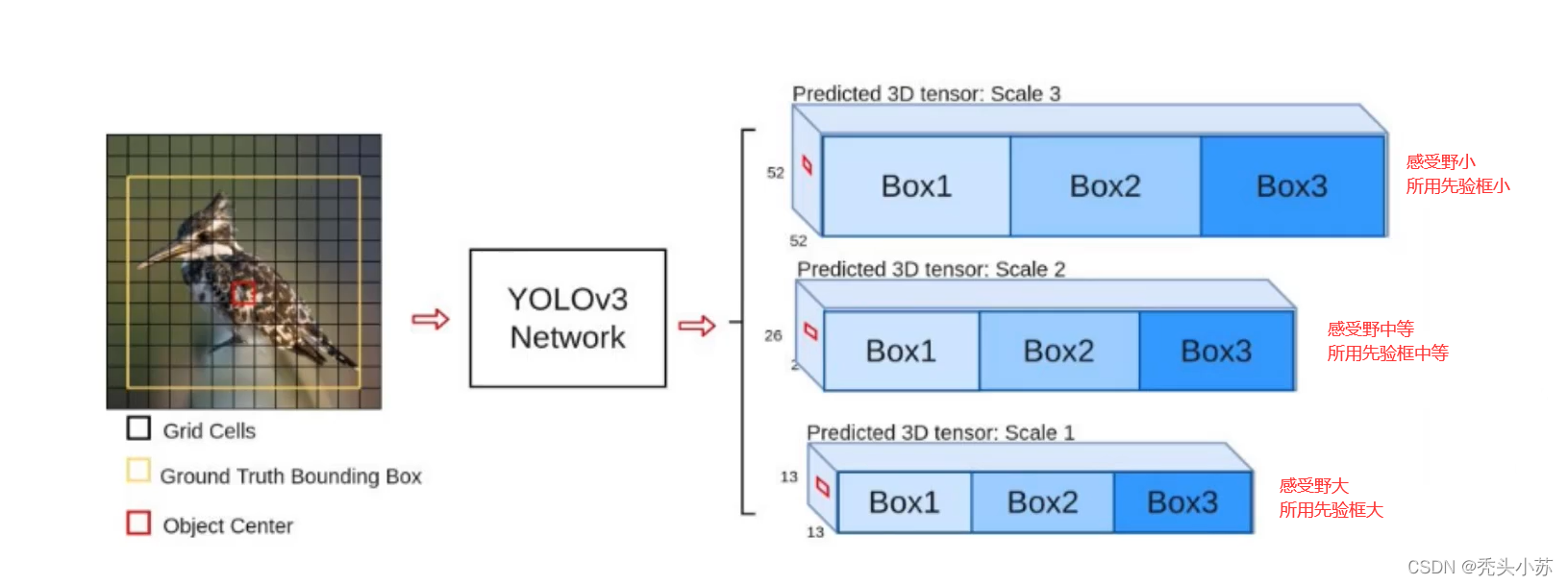

? ?在闡述yolo-v2的改進時，我們談到使用passthrough可以讓我們更有效的檢測小目標物體，但其實這樣的效果還不是很好，yolo-v3又進行了改進，它采用了多scale的先驗框來進行檢測，如圖所示，我們對不同感受野的網路輸出結果采用不同的先驗框，設計了三種規模的先驗框，每種規模又有三種bbox，也就是一共9種先驗框，

resnet（殘差網路）

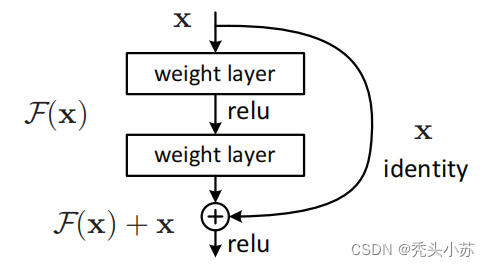

? ?resnet（殘差網路），這個大家應該都很熟悉了吧，因為是我們中國人先提出的，在深度神經網路訓練中，從經驗來看，隨著網路深度的增加，模型理論上可以取得更好的結果，但是實驗卻發現，深度神經網路中存在著退化問題，人們就以為神經網路就只能做到這里了，但是后來提出一種網路：resnet，其實這種網路原理很好理解，就類似做一個if陳述句，每加一層后我都進行一個判斷，如果結果是好的我就保留，不好的就舍棄，現在基本上resnet已經成為了網路模型的標配，

多標簽分類

? ?yolo-v3在類別預測方面將yolo-v2的單標簽分類改進為多標簽分類，在網路結構中將yolo-v2中用于分類的softmax層修改為邏輯分類器，在yolo-v2中，演算法認定一個目標只從屬于一個類別，根據網路輸出類別的得分最大值，將其歸為某一類，然而在一些復雜的場景中，單一目標可能從屬于多個類別，
? ? 比如在一個交通場景中，某目標的種類既屬于汽車也屬于卡車，如果用softmax進行分類，softmax會假設這個目標只屬于一個類別，這個目標只會被認定為汽車或卡車，這種分類方法就稱為單標簽分類，如果網路輸出認定這個目標既是汽車也是卡車，這就被稱為多標簽分類，
? ? 為實作多標簽分類就需要用邏輯分類器來對每個類別都進行二分類，邏輯分類器主要用到了sigmoid函式，它可以把輸出約束在0到1，如果某一特征圖的輸出經過該函式處理后的值大于設定閾值，那么就認定該目標框所對應的目標屬于該類，

網路架構

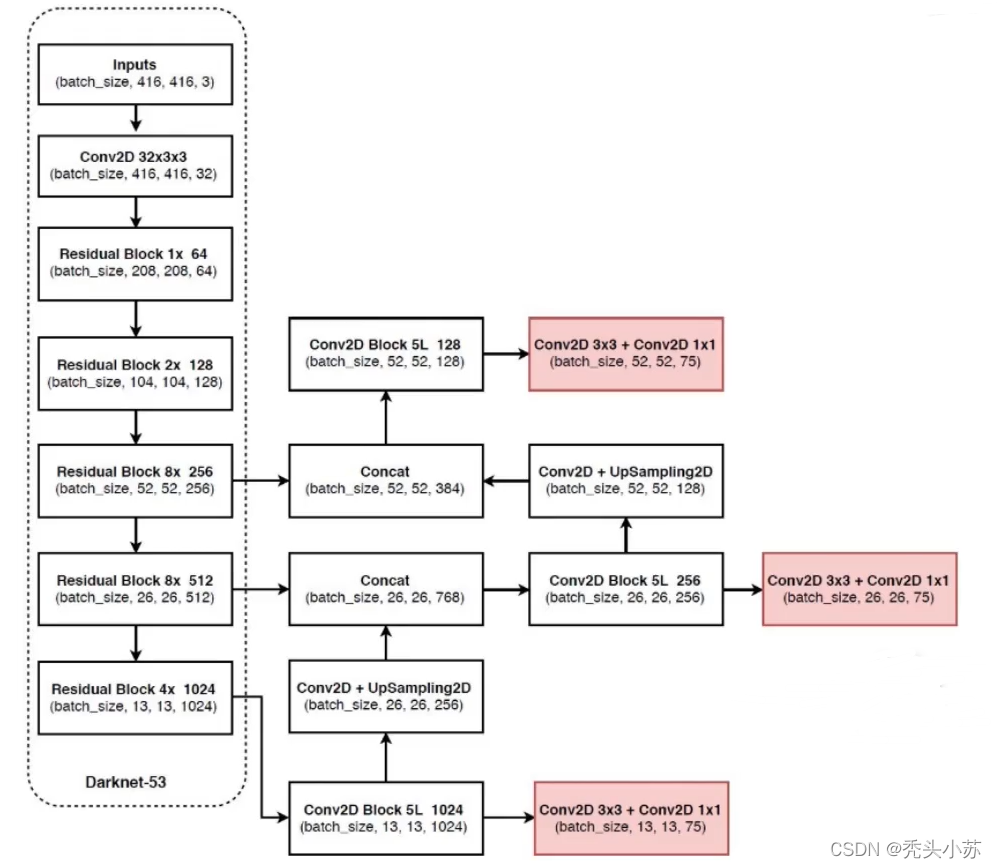

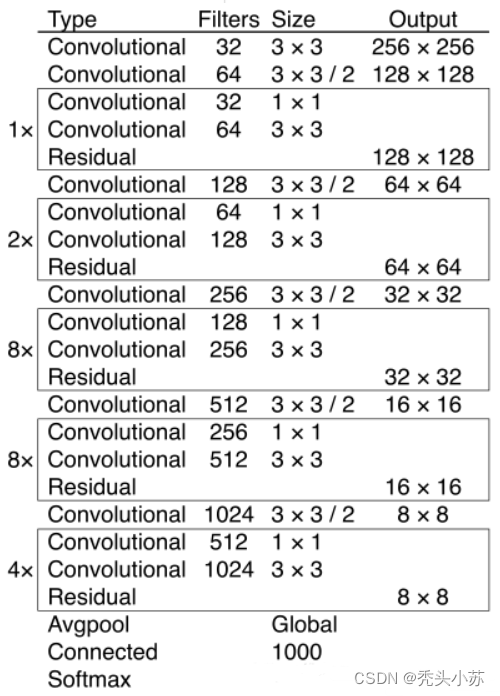

? ?相比于 YOLOv2 的 骨干網路，YOLOv3 進行了較大的改進，借助殘差網路的思想，YOLOv3 將原來的 darknet-19 改進為darknet-53，Darknet-53主要由1×1和3×3的卷積層組成，每個卷積層之后包含一個批量歸一化層和一個Leaky ReLU，加入這兩個部分的目的是為了防止過擬合，卷積層、批量歸一化層以及Leaky ReLU共同組成Darknet-53中的基本卷積單元DBL，因為在Darknet-53中共包含53個這樣的DBL，所以稱其為Darknet-53，

yolo-v4

? ? v3和v4兩個版本的作者發生了變化，當時前三個版本的作者redmon在推特上發表了一個宣告：大致是說因為yolo-v3已經被用在一些軍事上，這是他不想看到的，因此他表示退出CV界，這也從側面反映了yolo-v3性能的強大，2020年，Alexey Bochkovskiy等人接手了yolo系列，yolo-v4油然而生，

? ? yolo-v4對深度學習中一些常用Tricks進行了大量的測驗，最終選擇了這些有用的Tricks：WRC、CSP、CmBN、SAT、 Mish activation、Mosaic data augmentation、CmBN、DropBlock regularization 和 CIoU loss，
? 正是v4中采用了很多的技巧，這些都是近先年各種先進的演算法，我沒有認真讀過這些演算法，對這些也不是特別清楚，所以這里不對yolo-v4做整理（整理可能會有很多描述不準確的地方🤡）但是呢，我也在網上看了很多文章，這里我覺得這一篇寫得非常清楚，也都把這些用到的演算法出處貼了出來，感興趣的可以自己研讀，鏈接如下：yolo-v4

? ? 上面的鏈接中沒有給出原yolo-v4論文,這里附上鏈接：論文

yolo-v5

? ?呼，終于到v5了，上面的寫內容不多，但也花費了2天多的時間😭😭😭終于感覺要到頭了🚀🚀🚀

? ?果然不能偷懶，上面的yolo-v4沒有自己寫，現在的v5好像也不想自己寫了，但是“自己的事情自己做”這句話涌上心頭，因此我決定還是放上鏈接吧🙈🙈🙈（真不是自己懶，這個人寫的太好了，圖文并茂，我認為以我現在的知識儲備寫不出來，因此還是借用他人的叭！！！到時候需要再看的時候也好直接找到好文章）

? ? 鏈接如下：yolo-v5
