前言

本文其實屬于：Python的進階之道【AIoT階段一】的一部分內容，本篇把這部分內容單獨截取出來，方便大家的觀看，本文介紹Matplotlib資料可視化高級，讀本文之前，如果沒有 Matplotlib基礎建議先看博客：Matplotlib資料可視化入門，后續還會單獨發一篇Matplotlib資料可視化進階內容供讀者學習，

🌟 學習本文之前，需要先自修：NumPy從入門到進階，pandas從入門到進階本文中很多的操作在 NumPy從入門到進階 ，pandas從入門到進階二文中有詳細的介紹，包含一些軟體以及擴展庫，圖片的安裝和下載流程，本文會直接進行使用，

下載 M a t p l o t l i b Matplotlib Matplotlib 見博客：matplotlib的安裝教程以及簡單呼叫，這里不再贅述

1.多圖布局

1.1 子視圖

🚩創建子視圖可以一個視圖一個視圖的創建，也可以多個視圖一起創建：

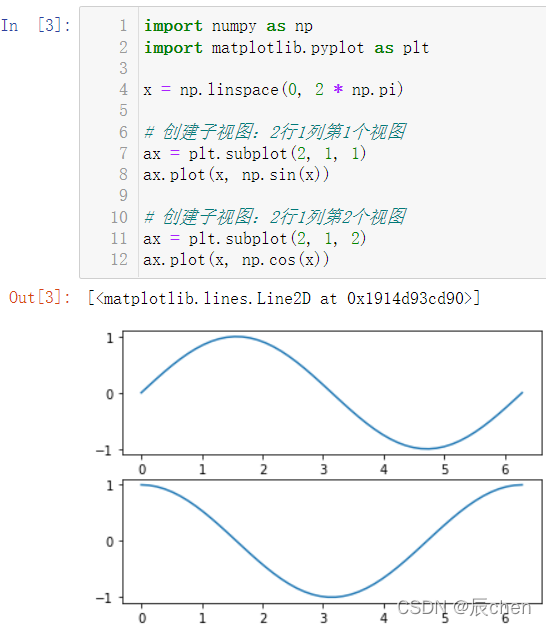

單圖創建：

import numpy as np
import matplotlib.pyplot as plt

x = np.linspace(0, 2 * np.pi)

# 創建子視圖：2行1列第1個視圖
ax = plt.subplot(2, 1, 1)
ax.plot(x, np.sin(x))

# 創建子視圖：2行1列第2個視圖
ax = plt.subplot(2, 1, 2)
ax.plot(x, np.cos(x))

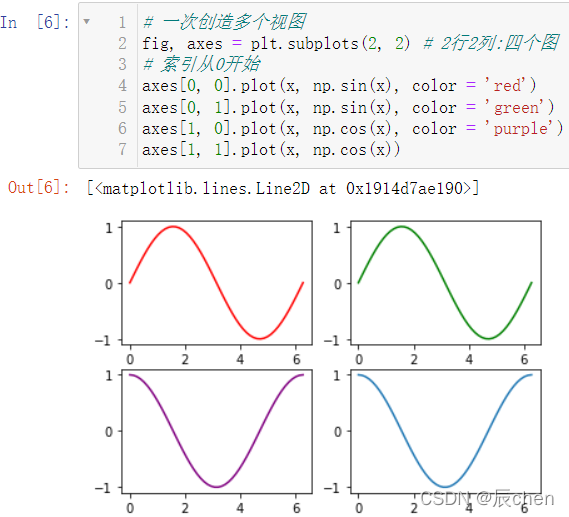

多圖一起創建：

# 一次創造多個視圖
fig, axes = plt.subplots(2, 2) # 2行2列:四個圖
# 索引從0開始
axes[0, 0].plot(x, np.sin(x), color = 'red')
axes[0, 1].plot(x, np.sin(x), color = 'green')
axes[1, 0].plot(x, np.cos(x), color = 'purple')
axes[1, 1].plot(x, np.cos(x))

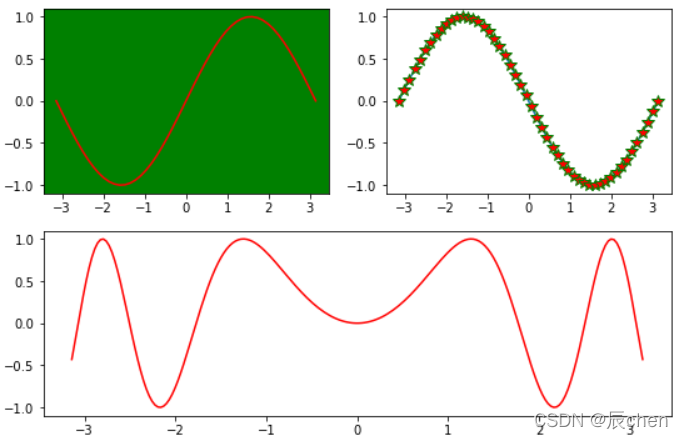

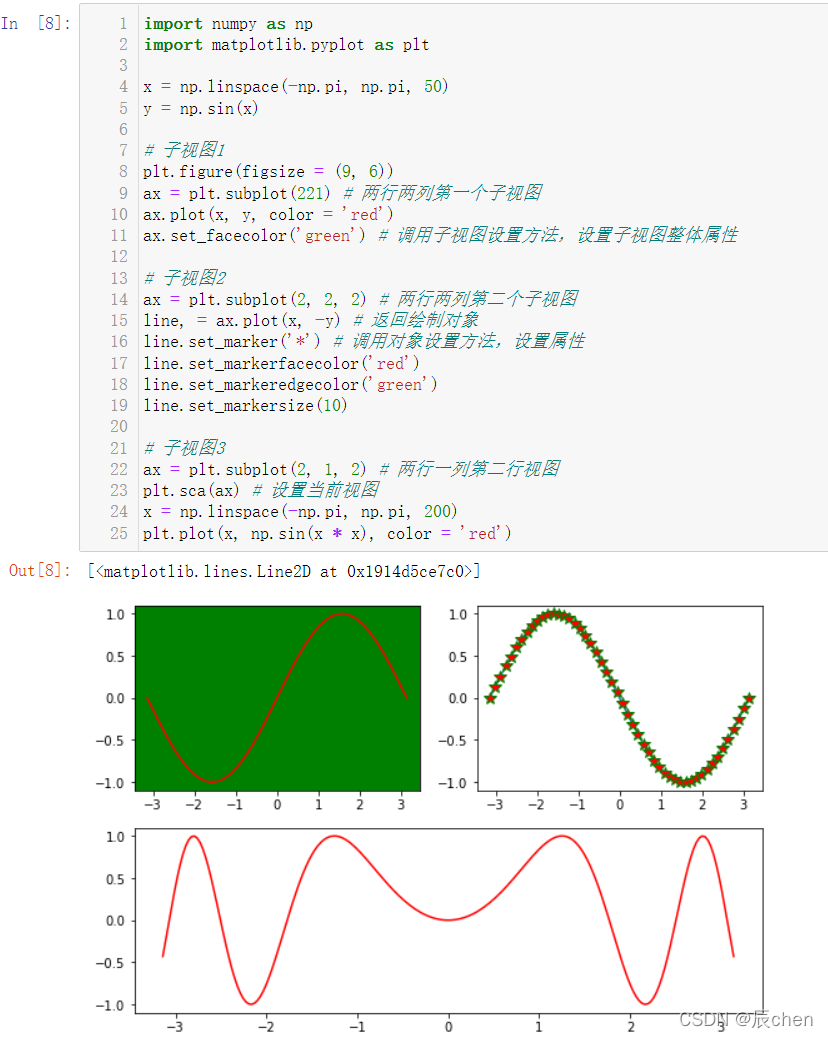

下面附上一個完整的代碼供讀者理解：
遇到無法理解的地方可以看后面的代碼解釋，還是不理解的地方可以評論區留言（有問必答）

import numpy as np
import matplotlib.pyplot as plt

x = np.linspace(-np.pi, np.pi, 50)
y = np.sin(x)

# 子視圖1
plt.figure(figsize = (9, 6))
ax = plt.subplot(221) # 兩行兩列第一個子視圖
ax.plot(x, y, color = 'red')
ax.set_facecolor('green') # 呼叫子視圖設定方法，設定子視圖整體屬性

# 子視圖2
ax = plt.subplot(2, 2, 2) # 兩行兩列第二個子視圖
line, = ax.plot(x, -y) # 回傳繪制物件
line.set_marker('*') # 呼叫物件設定方法，設定屬性
line.set_markerfacecolor('red')
line.set_markeredgecolor('green')
line.set_markersize(10)

# 子視圖3
ax = plt.subplot(2, 1, 2) # 兩行一列第二行視圖
plt.sca(ax) # 設定當前視圖
x = np.linspace(-np.pi, np.pi, 200)
plt.plot(x, np.sin(x * x), color = 'red')

對上述代碼的部分進行講解：

# 第15行
# line, = ax.plot(x, -y) # 回傳繪制物件

import numpy as np
import matplotlib.pyplot as plt

x = np.linspace(-np.pi, np.pi, 50)
y = np.sin(x)

# 子視圖1
plt.figure(figsize = (9, 6))
ax = plt.subplot(221) # 兩行兩列第一個子視圖
ax.plot(x, y, color = 'red')
ax.set_facecolor('green') # 呼叫子視圖設定方法，設定子視圖整體屬性

# 子視圖2
ax = plt.subplot(2, 2, 2) # 兩行兩列第二個子視圖
ax.plot(x, -y) # 回傳繪制物件

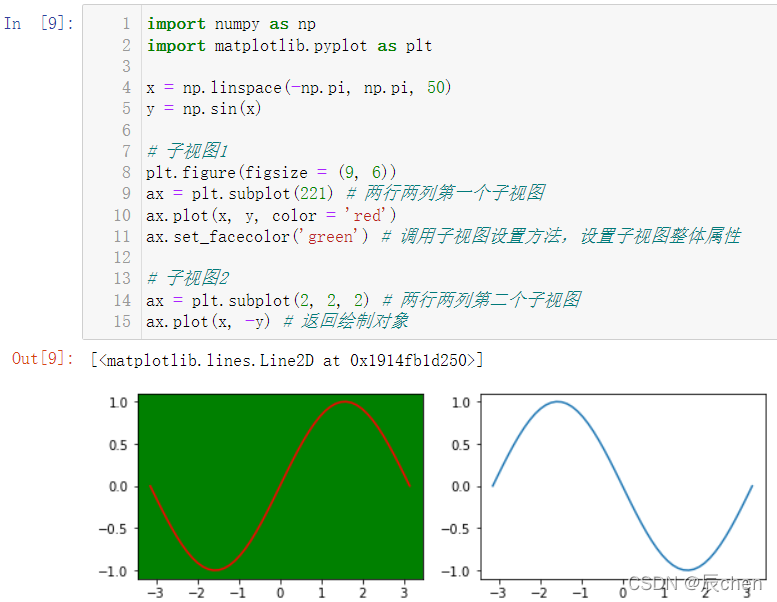

ax.plot(x, -y)其實就是回傳了一句話：[<matplotlib.lines.Line2D at 0x1914fb1d250>]

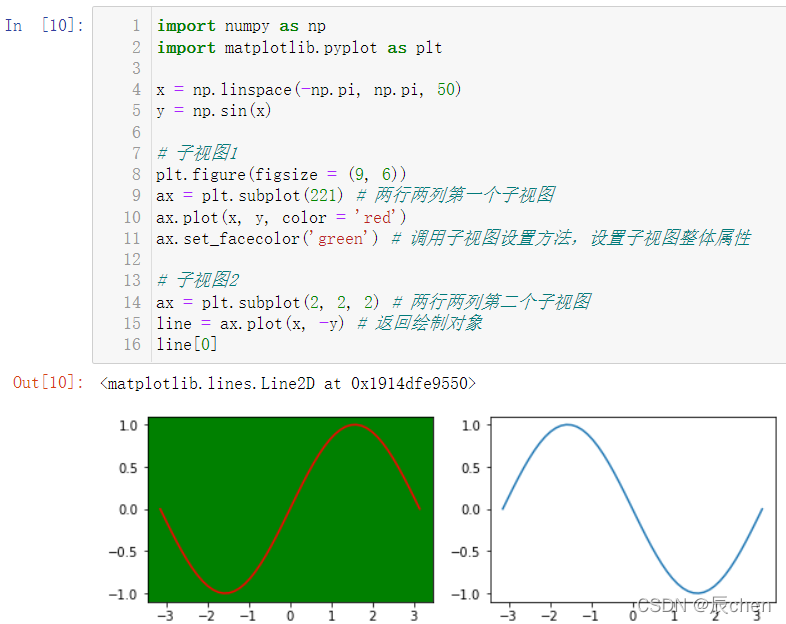

我們可以發現這句話使用的是串列，我們取出這句話可以用：

import numpy as np
import matplotlib.pyplot as plt

x = np.linspace(-np.pi, np.pi, 50)
y = np.sin(x)

# 子視圖1
plt.figure(figsize = (9, 6))
ax = plt.subplot(221) # 兩行兩列第一個子視圖
ax.plot(x, y, color = 'red')
ax.set_facecolor('green') # 呼叫子視圖設定方法，設定子視圖整體屬性

# 子視圖2
ax = plt.subplot(2, 2, 2) # 兩行兩列第二個子視圖
line = ax.plot(x, -y) # 回傳繪制物件
line[0]

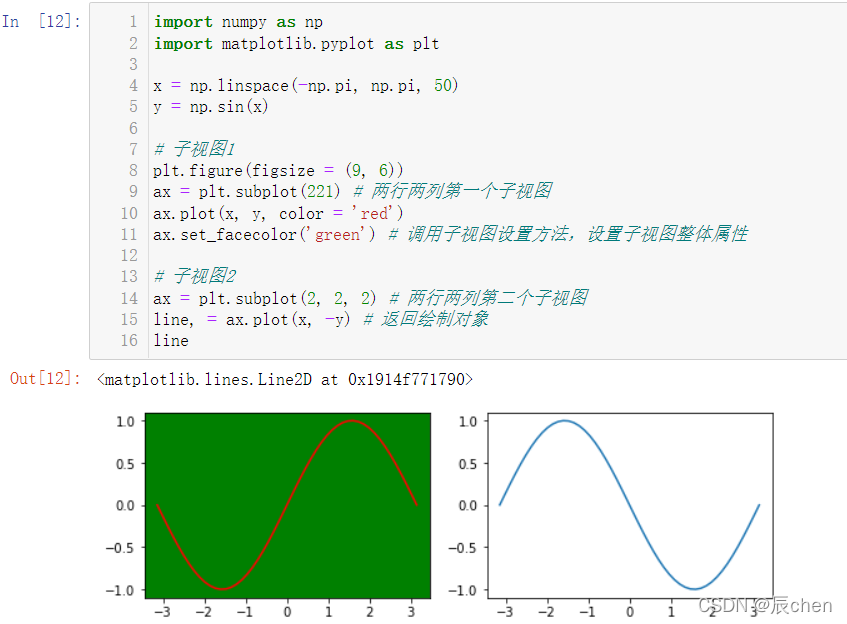

我們也可以使用 , 去取：

import numpy as np
import matplotlib.pyplot as plt

x = np.linspace(-np.pi, np.pi, 50)
y = np.sin(x)

# 子視圖1
plt.figure(figsize = (9, 6))
ax = plt.subplot(221) # 兩行兩列第一個子視圖
ax.plot(x, y, color = 'red')
ax.set_facecolor('green') # 呼叫子視圖設定方法，設定子視圖整體屬性

# 子視圖2
ax = plt.subplot(2, 2, 2) # 兩行兩列第二個子視圖
line, = ax.plot(x, -y) # 回傳繪制物件
line

還有一個很容易暈掉的細節：就是我們在繪圖的時候幾行幾列第幾個是什么意識：
我們就拿上述代碼去說明：
我們假想有一塊空白的板子是供我們繪圖的，下面來看上述代碼：

ax = plt.subplot(221) # 兩行兩列第一個子視圖

這行代碼的意思是把我們假想的這塊白板，劃分稱為兩行兩列的板子：

然后這個圖片占據的是第一個板子的位置，對于板子位置我們有如下規定：

板子的編號從1開始，而非從0開始，從左至右，從上至下依次命名板子

所以對上面這個板子，板子的編號為：

所以我們最后影像所顯示的其實就是左上角的位置，

接著來看我們的第二個圖：

ax = plt.subplot(2, 2, 2) # 兩行兩列第二個子視圖

這下就好理解啦，還是把之前的空白板子分成兩行兩列，然后編號為2，即右上角，

接著我們來看第三個圖：

ax = plt.subplot(2, 1, 2) # 兩行一列第二行視圖

把我們的空白板子分成兩行一列，那么就是下圖的形式：

然后我們把第三個圖片放到第二個位置，不難想到，該圖的第二個位置其實就是對應的我們分成兩行兩列的 3,4 位置，所以三個影像最侄訓制的結果就是：

1.2 嵌套

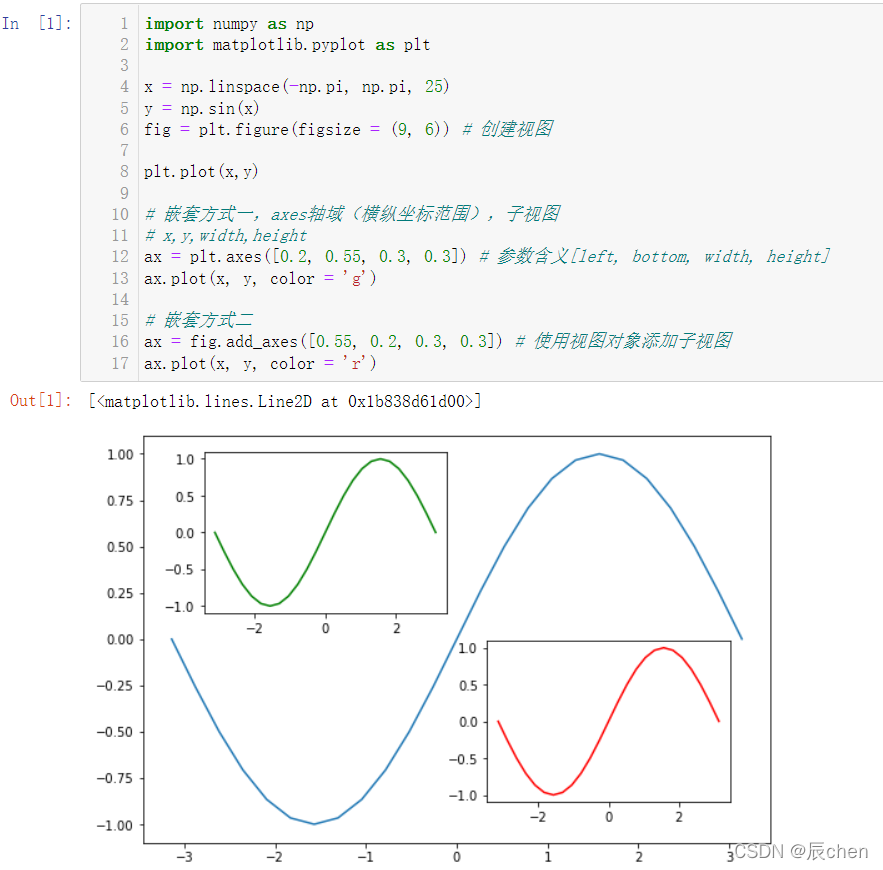

🚩所謂嵌套，其實就是在圖形中繼續畫圖：

import numpy as np
import matplotlib.pyplot as plt

x = np.linspace(-np.pi, np.pi, 25)
y = np.sin(x)
fig = plt.figure(figsize = (9, 6)) # 創建視圖

plt.plot(x,y)

# 嵌套方式一，axes軸域（橫縱坐標范圍），子視圖
# x,y,width,height
ax = plt.axes([0.2, 0.55, 0.3, 0.3]) # 引數含義[left, bottom, width, height]
ax.plot(x, y, color = 'g')

# 嵌套方式二
ax = fig.add_axes([0.55, 0.2, 0.3, 0.3]) # 使用視圖物件添加子視圖
ax.plot(x, y, color = 'r')

1.3 多圖布局分格顯示

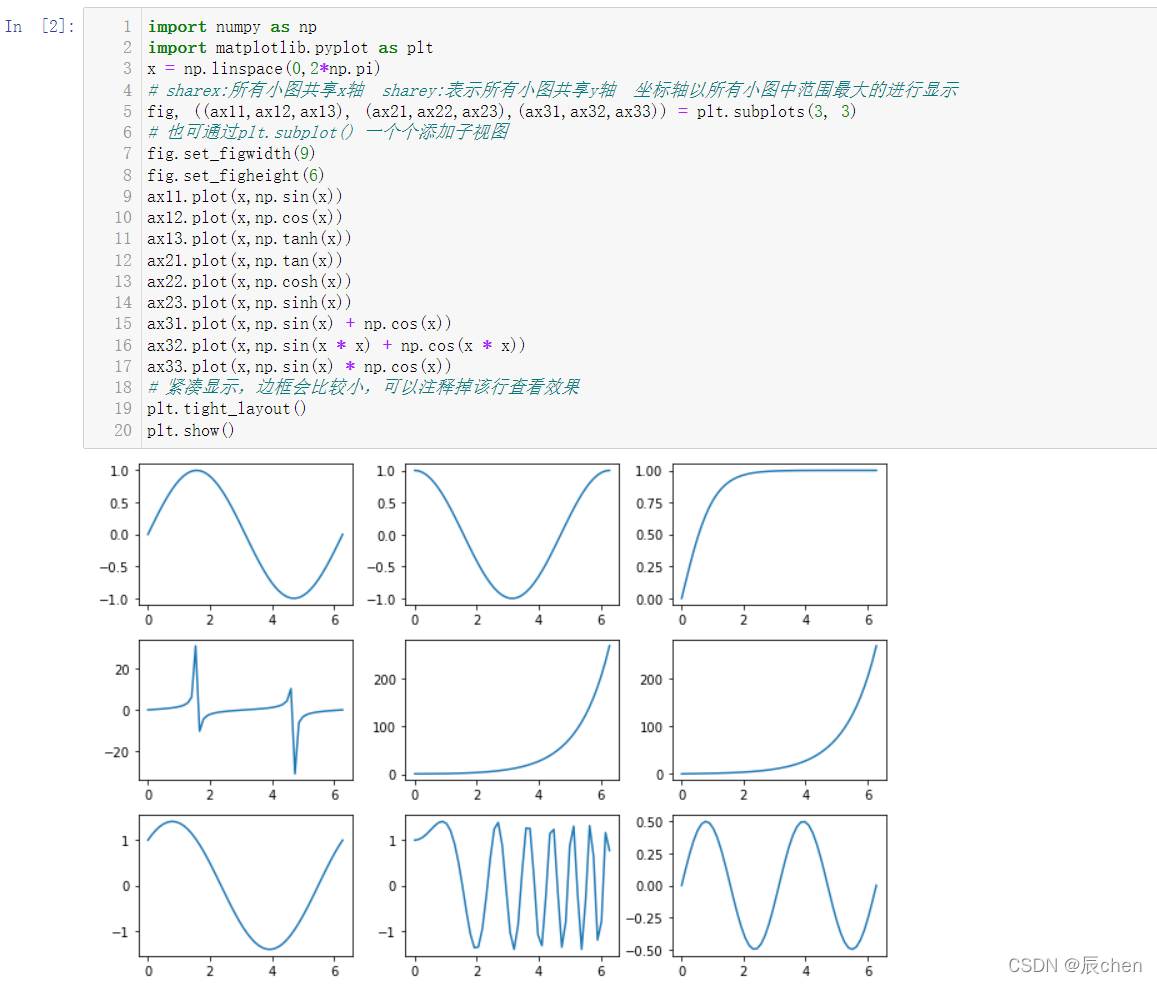

1.3.1 均勻布局

🚩每張圖片都是均勻展示的

import numpy as np
import matplotlib.pyplot as plt
x = np.linspace(0,2*np.pi)
# sharex:所有小圖共享x軸  sharey:表示所有小圖共享y軸  坐標軸以所有小圖中范圍最大的進行顯示
fig, ((ax11,ax12,ax13), (ax21,ax22,ax23),(ax31,ax32,ax33)) = plt.subplots(3, 3)
# 也可通過plt.subplot() 一個個添加子視圖
fig.set_figwidth(9)
fig.set_figheight(6)
ax11.plot(x,np.sin(x))
ax12.plot(x,np.cos(x))
ax13.plot(x,np.tanh(x))
ax21.plot(x,np.tan(x))
ax22.plot(x,np.cosh(x))
ax23.plot(x,np.sinh(x))
ax31.plot(x,np.sin(x) + np.cos(x))
ax32.plot(x,np.sin(x * x) + np.cos(x * x))
ax33.plot(x,np.sin(x) * np.cos(x))
# 緊湊顯示，邊框會比較小，可以注釋掉該行查看效果
plt.tight_layout()
plt.show()

1.3.2 不均勻分布

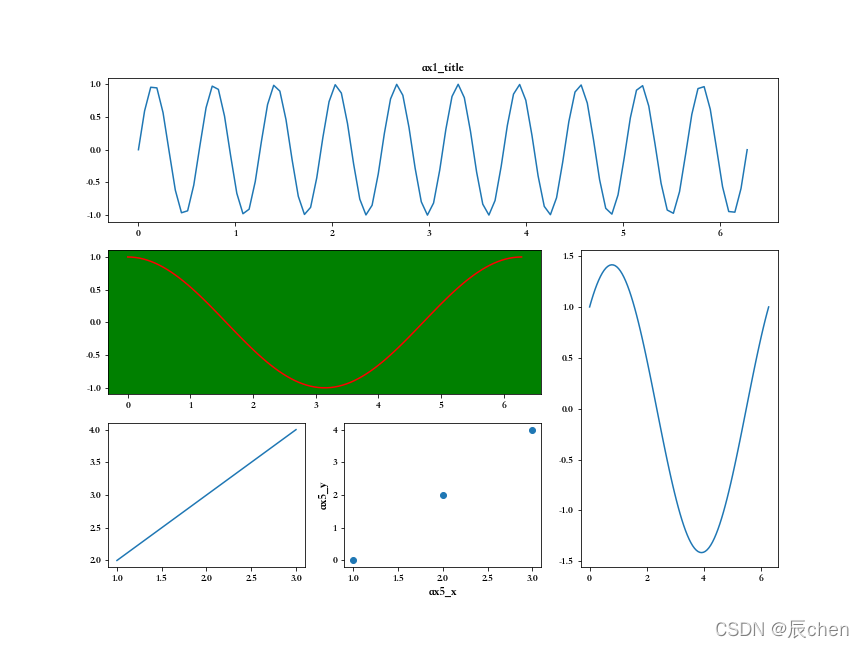

🚩上圖中代碼運行所展示的就是均勻分布的結果，可以看出每張圖片所占的空間大小都是均等的，如下面圖片的展示結果，就是不均勻分布：

為顯示如上圖的不均勻分布，我們有三種方法

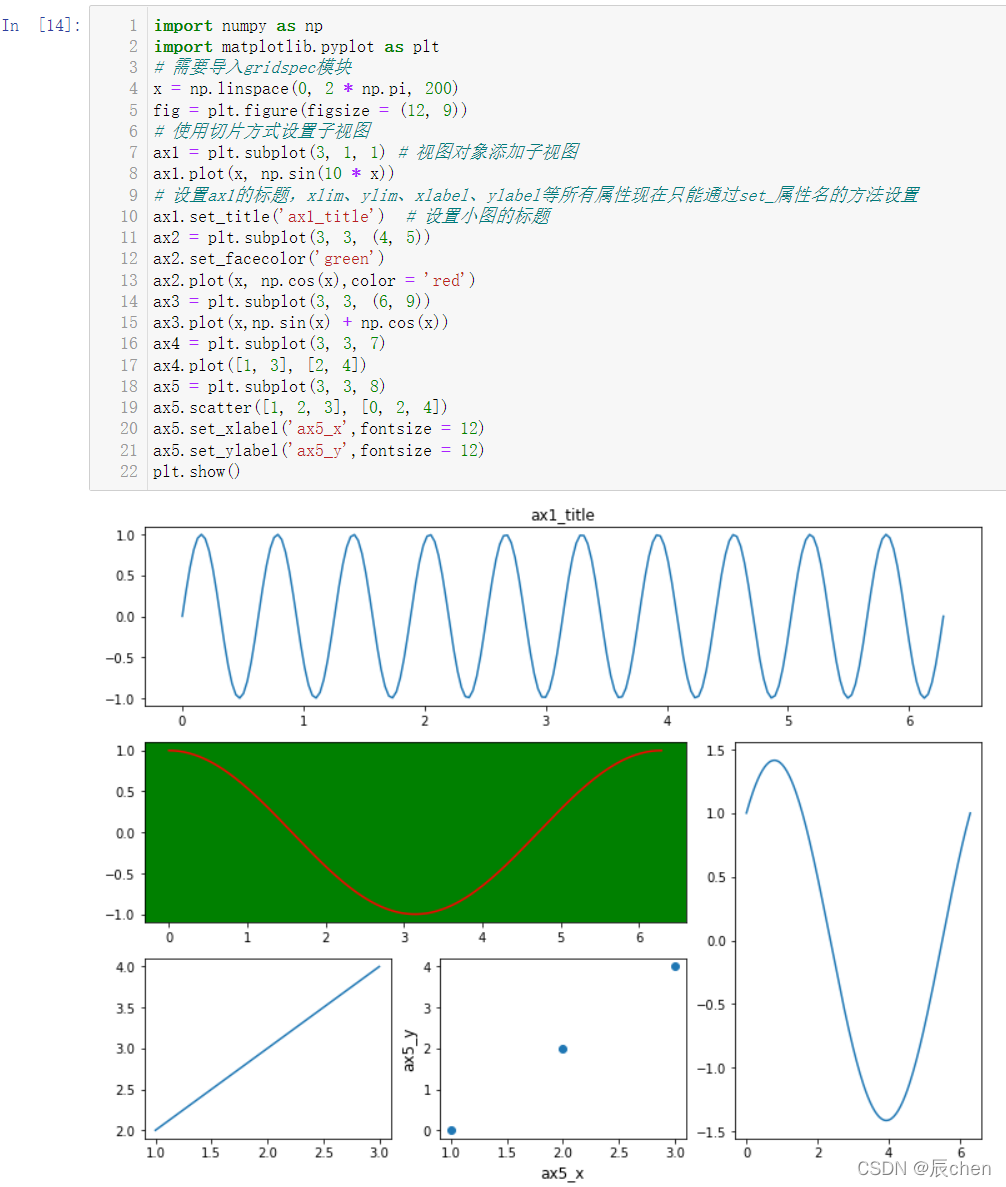

方法一：

import numpy as np
import matplotlib.pyplot as plt
# 需要匯入gridspec模塊
x = np.linspace(0, 2 * np.pi, 200)
fig = plt.figure(figsize = (12, 9))
# 使用切片方式設定子視圖
ax1 = plt.subplot(3, 1, 1) # 視圖物件添加子視圖
ax1.plot(x, np.sin(10 * x))
# 設定ax1的標題，xlim、ylim、xlabel、ylabel等所有屬性現在只能通過set_屬性名的方法設定
ax1.set_title('ax1_title')  # 設定小圖的標題
ax2 = plt.subplot(3, 3, (4, 5))
ax2.set_facecolor('green')
ax2.plot(x, np.cos(x),color = 'red')
ax3 = plt.subplot(3, 3, (6, 9))
ax3.plot(x,np.sin(x) + np.cos(x))
ax4 = plt.subplot(3, 3, 7)
ax4.plot([1, 3], [2, 4])
ax5 = plt.subplot(3, 3, 8)
ax5.scatter([1, 2, 3], [0, 2, 4])
ax5.set_xlabel('ax5_x',fontsize = 12)
ax5.set_ylabel('ax5_y',fontsize = 12)
plt.show()

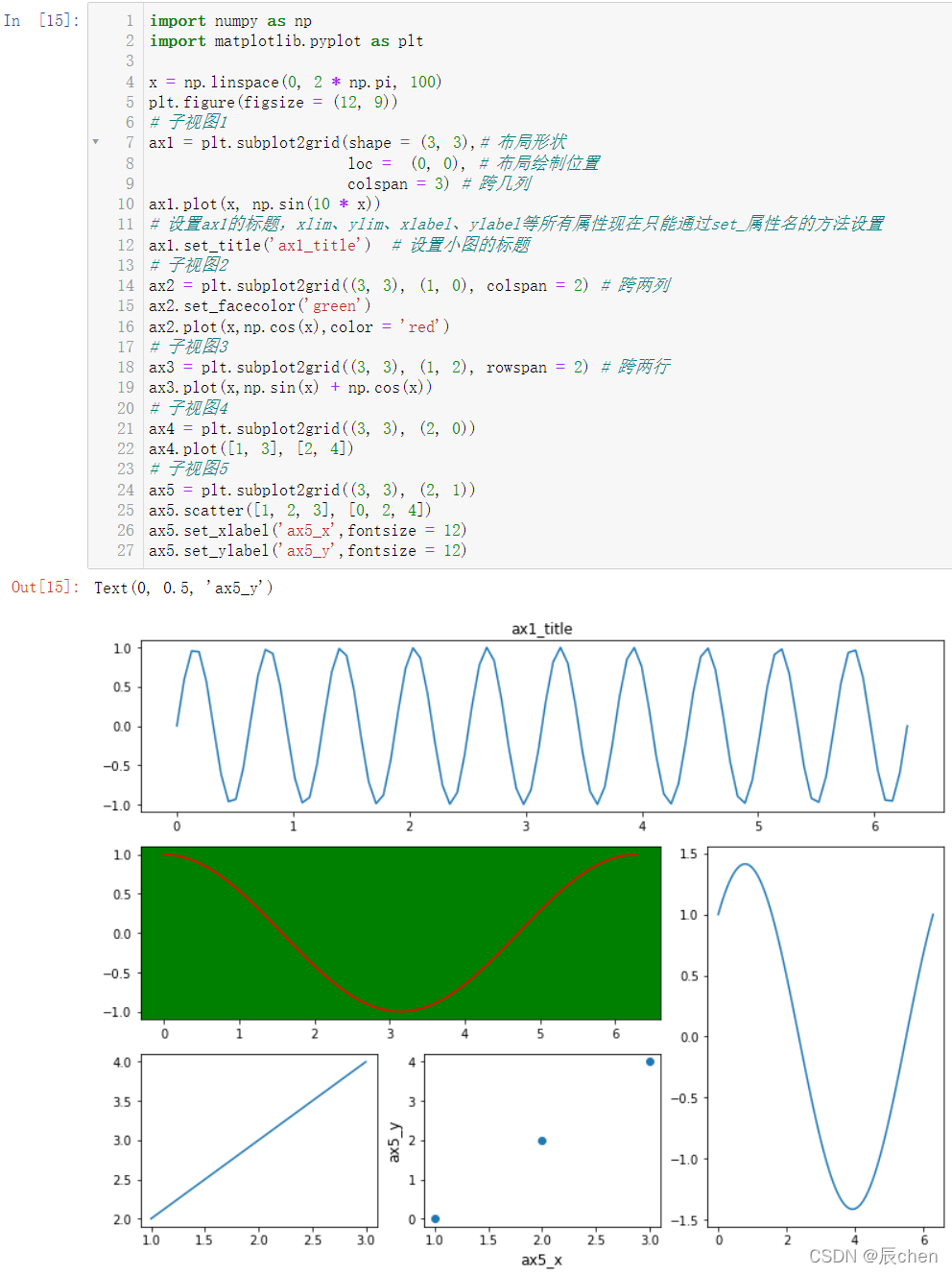

方法二：

import numpy as np
import matplotlib.pyplot as plt

x = np.linspace(0, 2 * np.pi, 100)
plt.figure(figsize = (12, 9))
# 子視圖1
ax1 = plt.subplot2grid(shape = (3, 3),# 布局形狀
                       loc =  (0, 0), # 布局繪制位置
                       colspan = 3) # 跨幾列
ax1.plot(x, np.sin(10 * x))
# 設定ax1的標題，xlim、ylim、xlabel、ylabel等所有屬性現在只能通過set_屬性名的方法設定
ax1.set_title('ax1_title')  # 設定小圖的標題
# 子視圖2
ax2 = plt.subplot2grid((3, 3), (1, 0), colspan = 2) # 跨兩列
ax2.set_facecolor('green')
ax2.plot(x,np.cos(x),color = 'red')
# 子視圖3
ax3 = plt.subplot2grid((3, 3), (1, 2), rowspan = 2) # 跨兩行
ax3.plot(x,np.sin(x) + np.cos(x))
# 子視圖4
ax4 = plt.subplot2grid((3, 3), (2, 0))
ax4.plot([1, 3], [2, 4])
# 子視圖5
ax5 = plt.subplot2grid((3, 3), (2, 1))
ax5.scatter([1, 2, 3], [0, 2, 4])
ax5.set_xlabel('ax5_x',fontsize = 12)
ax5.set_ylabel('ax5_y',fontsize = 12)

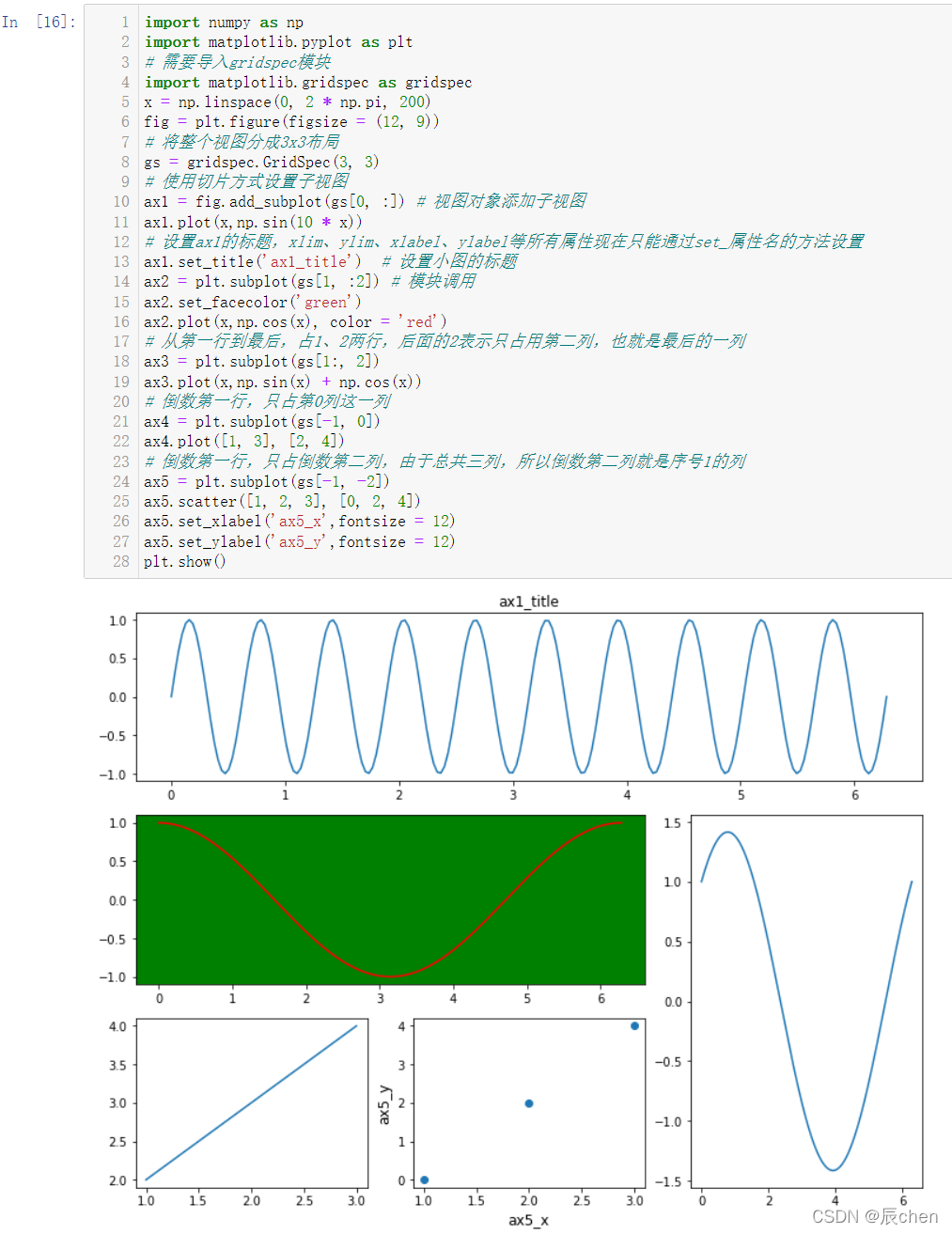

方法三：

import numpy as np
import matplotlib.pyplot as plt
# 需要匯入gridspec模塊
import matplotlib.gridspec as gridspec
x = np.linspace(0, 2 * np.pi, 200)
fig = plt.figure(figsize = (12, 9))
# 將整個視圖分成3x3布局
gs = gridspec.GridSpec(3, 3)
# 使用切片方式設定子視圖
ax1 = fig.add_subplot(gs[0, :]) # 視圖物件添加子視圖
ax1.plot(x,np.sin(10 * x))
# 設定ax1的標題，xlim、ylim、xlabel、ylabel等所有屬性現在只能通過set_屬性名的方法設定
ax1.set_title('ax1_title')  # 設定小圖的標題
ax2 = plt.subplot(gs[1, :2]) # 模塊呼叫
ax2.set_facecolor('green')
ax2.plot(x,np.cos(x), color = 'red')
# 從第一行到最后，占1、2兩行，后面的2表示只占用第二列，也就是最后的一列
ax3 = plt.subplot(gs[1:, 2])
ax3.plot(x,np.sin(x) + np.cos(x))
# 倒數第一行，只占第0列這一列
ax4 = plt.subplot(gs[-1, 0])
ax4.plot([1, 3], [2, 4])
# 倒數第一行，只占倒數第二列，由于總共三列，所以倒數第二列就是序號1的列
ax5 = plt.subplot(gs[-1, -2])
ax5.scatter([1, 2, 3], [0, 2, 4])
ax5.set_xlabel('ax5_x',fontsize = 12)
ax5.set_ylabel('ax5_y',fontsize = 12)
plt.show()

1.4 雙軸顯示

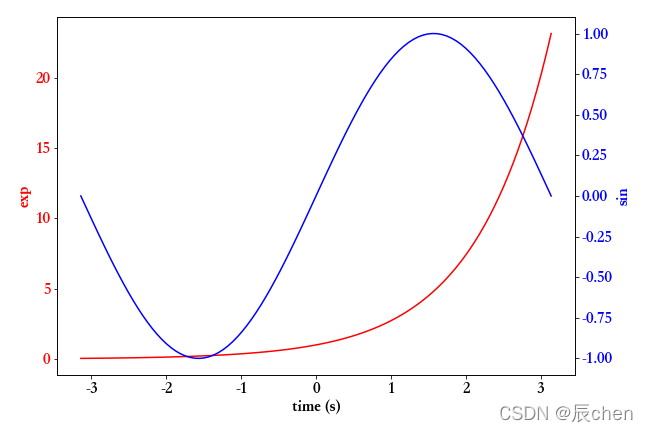

🚩有時候，有兩個軸是不夠用的，我們經常會見到如下的圖形，下述圖形的樣式就是雙軸顯示：

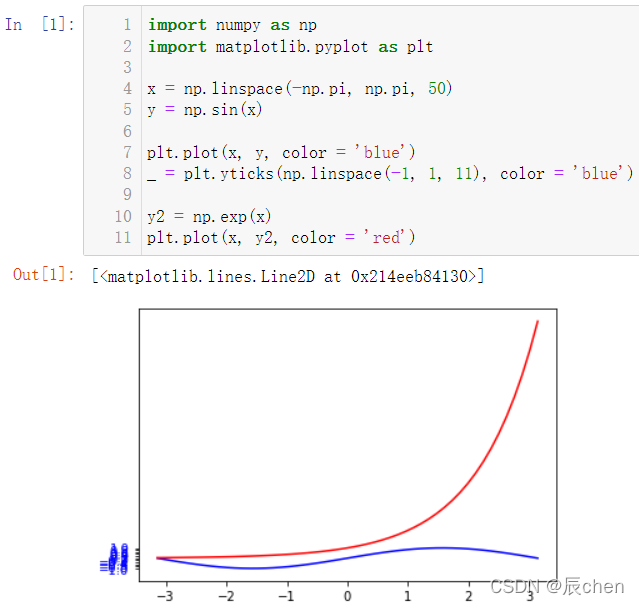

就比如我們在繪制正弦波和指數函式的時候，讓他們在一個 y y y軸上顯示是不合理的：

import numpy as np
import matplotlib.pyplot as plt

x = np.linspace(-np.pi, np.pi, 50)
y = np.sin(x)

plt.plot(x, y, color = 'blue')
_ = plt.yticks(np.linspace(-1, 1, 11), color = 'blue')

y2 = np.exp(x)
plt.plot(x, y2, color = 'red')

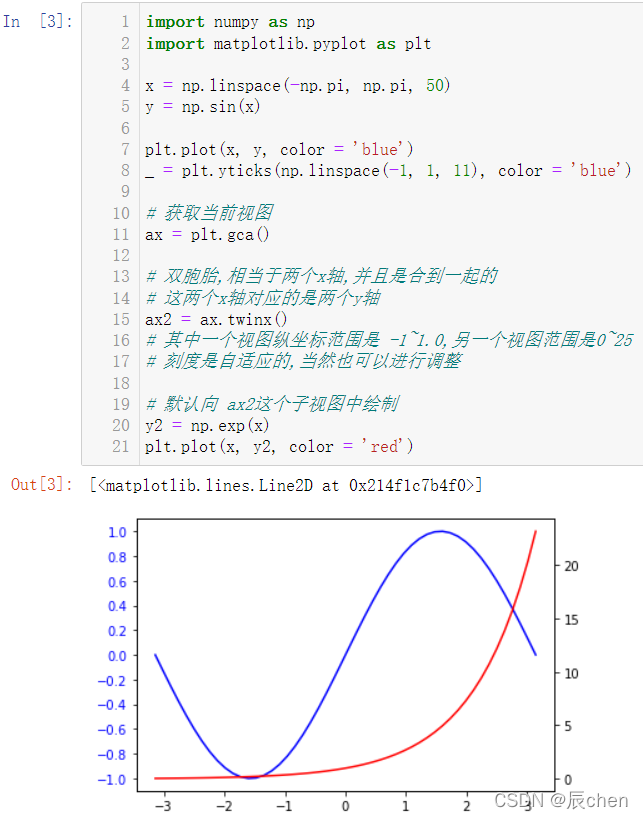

所以，這個時候就需要我們的雙軸顯示：

import numpy as np
import matplotlib.pyplot as plt

x = np.linspace(-np.pi, np.pi, 50)
y = np.sin(x)

plt.plot(x, y, color = 'blue')
_ = plt.yticks(np.linspace(-1, 1, 11), color = 'blue')

# 獲取當前視圖
ax = plt.gca()

# 雙胞胎,相當于兩個x軸,并且是合到一起的
# 這兩個x軸對應的是兩個y軸
ax2 = ax.twinx()
# 其中一個視圖縱坐標范圍是 -1~1.0,另一個視圖范圍是0~25
# 刻度是自適應的,當然也可以進行調整

# 默認向 ax2這個子視圖中繪制
y2 = np.exp(x)
plt.plot(x, y2, color = 'red')

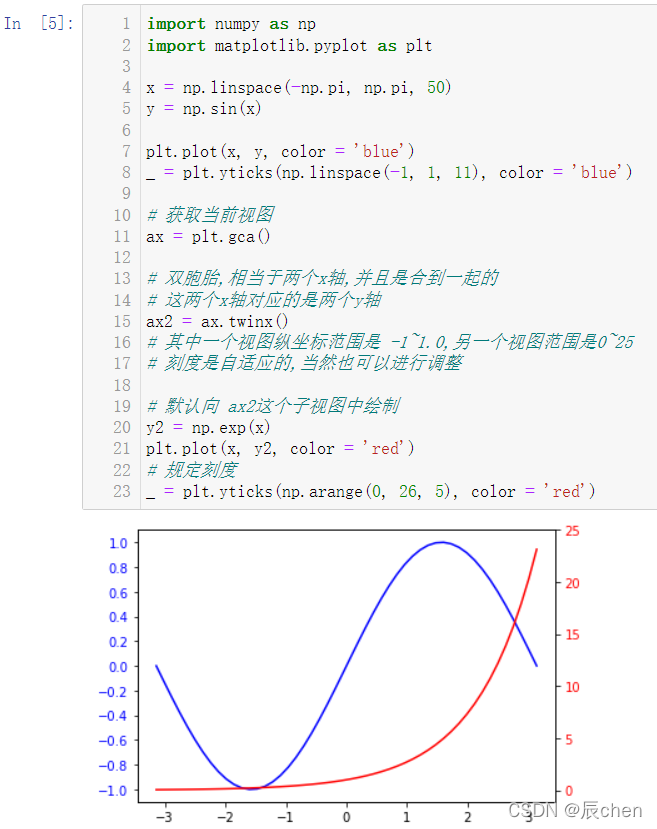

坐標是雖然是自適應的，但是我們也可以對其進行調整：

import numpy as np
import matplotlib.pyplot as plt

x = np.linspace(-np.pi, np.pi, 50)
y = np.sin(x)

plt.plot(x, y, color = 'blue')
_ = plt.yticks(np.linspace(-1, 1, 11), color = 'blue')

# 獲取當前視圖
ax = plt.gca()

# 雙胞胎,相當于兩個x軸,并且是合到一起的
# 這兩個x軸對應的是兩個y軸
ax2 = ax.twinx()
# 其中一個視圖縱坐標范圍是 -1~1.0,另一個視圖范圍是0~25
# 刻度是自適應的,當然也可以進行調整

# 默認向 ax2這個子視圖中繪制
y2 = np.exp(x)
plt.plot(x, y2, color = 'red')
# 規定刻度
_ = plt.yticks(np.arange(0, 26, 5), color = 'red')

2.文本、注釋、箭頭

🚩常用函式如下：

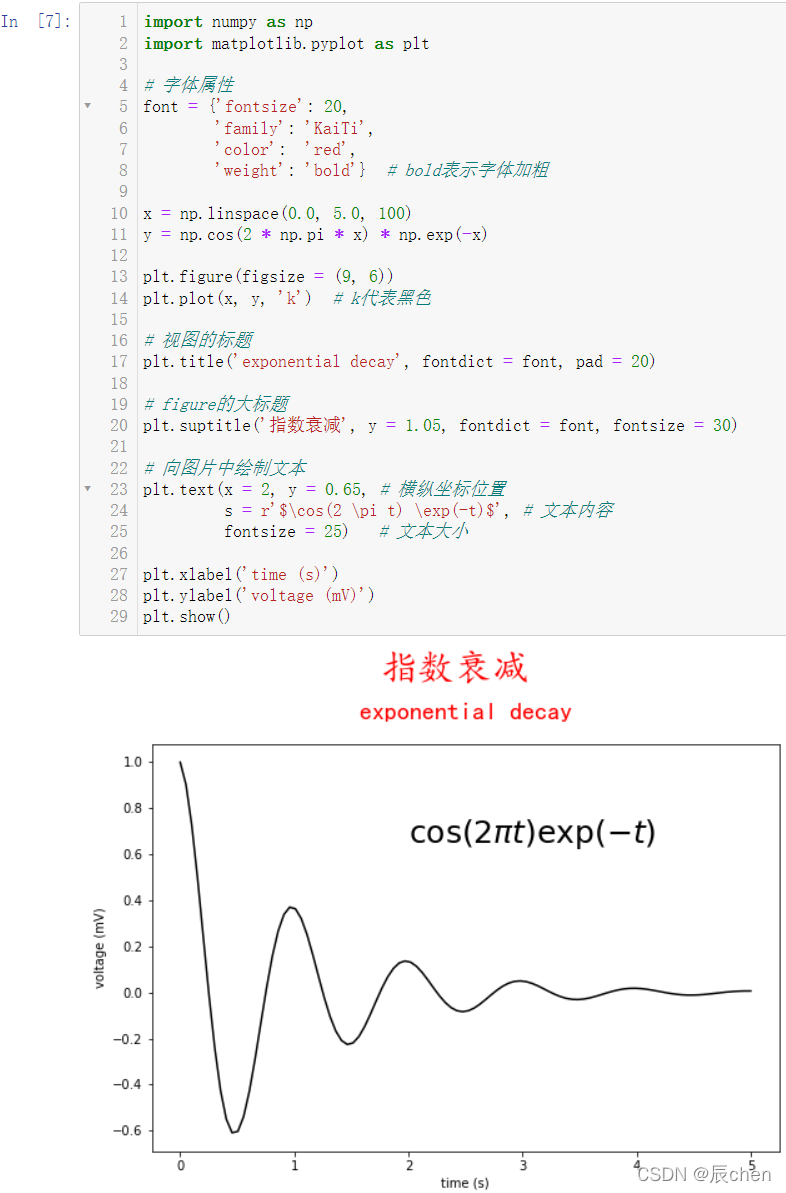

2.1 文本

import numpy as np
import matplotlib.pyplot as plt

# 字體屬性
font = {'fontsize': 20,
        'family': 'KaiTi',
        'color':  'red',
        'weight': 'bold'}  # bold表示字體加粗

x = np.linspace(0.0, 5.0, 100)
y = np.cos(2 * np.pi * x) * np.exp(-x)

plt.figure(figsize = (9, 6))
plt.plot(x, y, 'k')  # k代表黑色

# 視圖的標題
plt.title('exponential decay', fontdict = font, pad = 20)

# figure的大標題
plt.suptitle('指數衰減', y = 1.05, fontdict = font, fontsize = 30)

# 向圖片中繪制文本
plt.text(x = 2, y = 0.65, # 橫縱坐標位置
         s = r'$\cos(2 \pi t) \exp(-t)$', # 文本內容
         fontsize = 25)   # 文本大小

plt.xlabel('time (s)')
plt.ylabel('voltage (mV)')
plt.show()

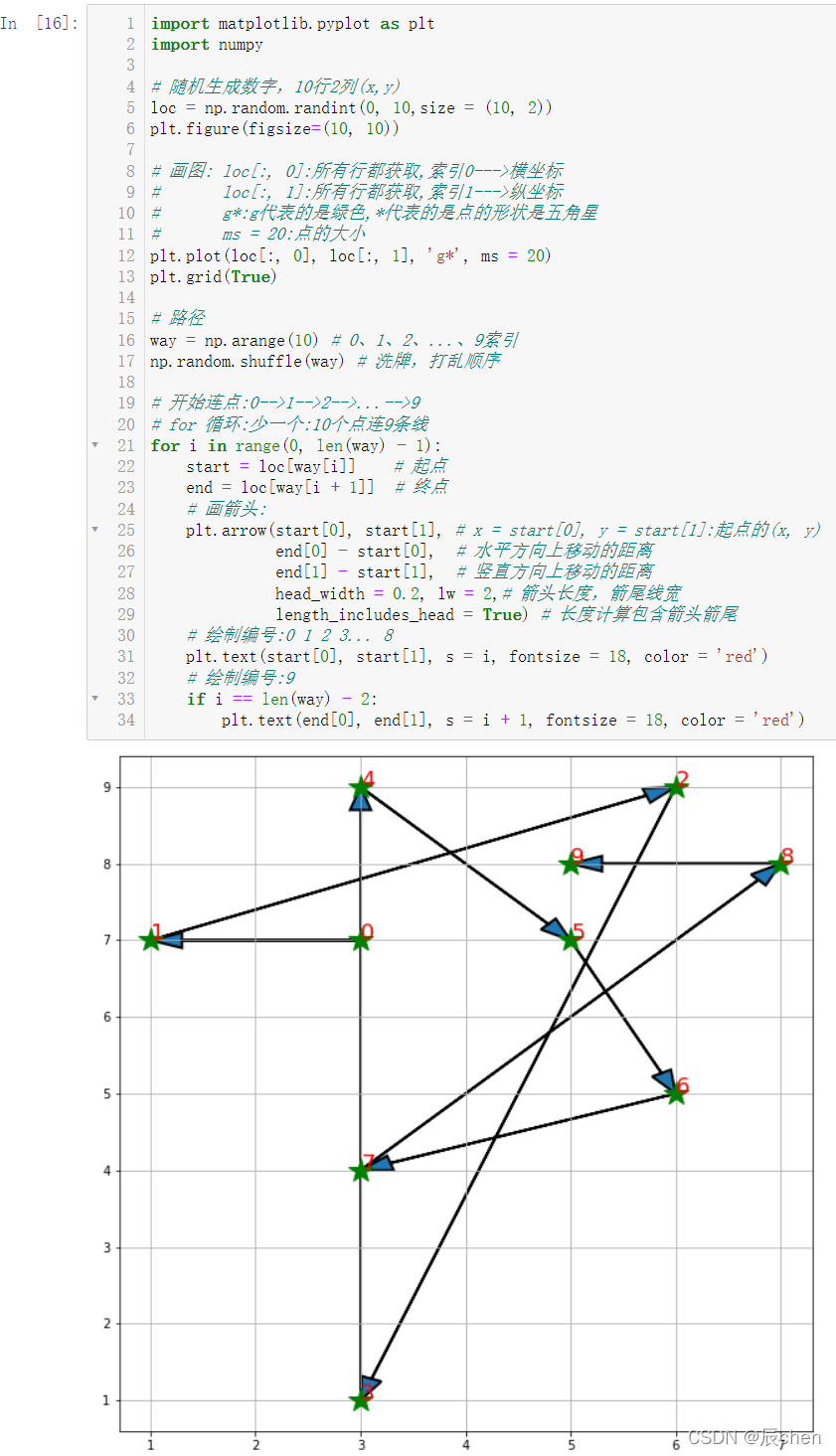

2.2 箭頭

import matplotlib.pyplot as plt
import numpy

# 隨機生成數字，10行2列(x,y)
loc = np.random.randint(0, 10,size = (10, 2))
plt.figure(figsize=(10, 10))

# 畫圖: loc[:, 0]:所有行都獲取,索引0--->橫坐標
#       loc[:, 1]:所有行都獲取,索引1--->縱坐標
#       g*:g代表的是綠色,*代表的是點的形狀是五角星
#       ms = 20:點的大小
plt.plot(loc[:, 0], loc[:, 1], 'g*', ms = 20)
plt.grid(True)

# 路徑
way = np.arange(10) # 0、1、2、...、9索引
np.random.shuffle(way) # 洗牌，打亂順序

# 開始連點:0-->1-->2-->...-->9
# for 回圈:少一個:10個點連9條線
for i in range(0, len(way) - 1):
    start = loc[way[i]]    # 起點
    end = loc[way[i + 1]]  # 終點
    # 畫箭頭:
    plt.arrow(start[0], start[1], # x = start[0], y = start[1]:起點的(x, y)
              end[0] - start[0],  # 水平方向上移動的距離
              end[1] - start[1],  # 豎直方向上移動的距離
              head_width = 0.2, lw = 2,# 箭頭長度，箭尾線寬
              length_includes_head = True) # 長度計算包含箭頭箭尾
    # 繪制編號:0 1 2 3... 8
    plt.text(start[0], start[1], s = i, fontsize = 18, color = 'red')
    # 繪制編號:9
    if i == len(way) - 2:
        plt.text(end[0], end[1], s = i + 1, fontsize = 18, color = 'red')

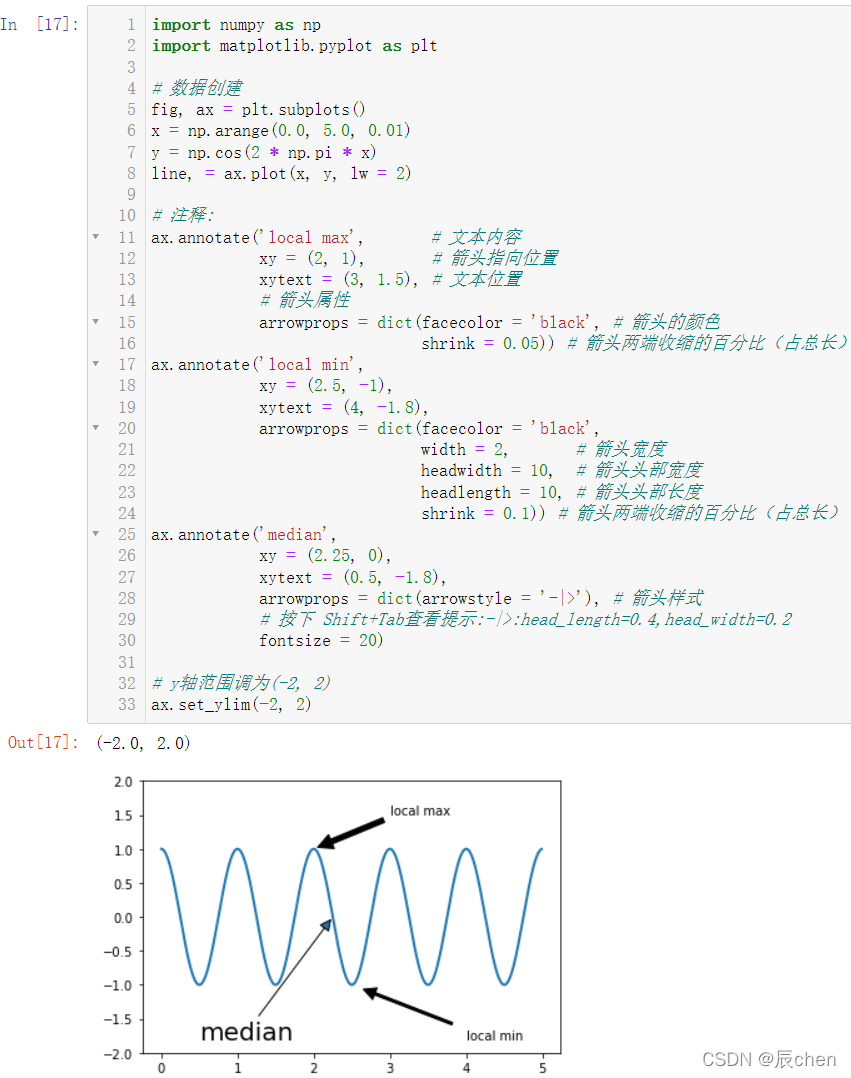

2.3 注釋

import numpy as np
import matplotlib.pyplot as plt

# 資料創建
fig, ax = plt.subplots()
x = np.arange(0.0, 5.0, 0.01)
y = np.cos(2 * np.pi * x)
line, = ax.plot(x, y, lw = 2)

# 注釋:
ax.annotate('local max',       # 文本內容
            xy = (2, 1),       # 箭頭指向位置
            xytext = (3, 1.5), # 文本位置
            # 箭頭屬性
            arrowprops = dict(facecolor = 'black', # 箭頭的顏色
                              shrink = 0.05)) # 箭頭兩端收縮的百分比（占總長）
ax.annotate('local min',
            xy = (2.5, -1),
            xytext = (4, -1.8),
            arrowprops = dict(facecolor = 'black',
                              width = 2,       # 箭頭寬度
                              headwidth = 10,  # 箭頭頭部寬度
                              headlength = 10, # 箭頭頭部長度
                              shrink = 0.1)) # 箭頭兩端收縮的百分比（占總長）
ax.annotate('median',
            xy = (2.25, 0),
            xytext = (0.5, -1.8),
            arrowprops = dict(arrowstyle = '-|>'), # 箭頭樣式
            # 按下 Shift+Tab查看提示:-|>:head_length=0.4,head_width=0.2
            fontsize = 20)

# y軸范圍調為(-2, 2)
ax.set_ylim(-2, 2)

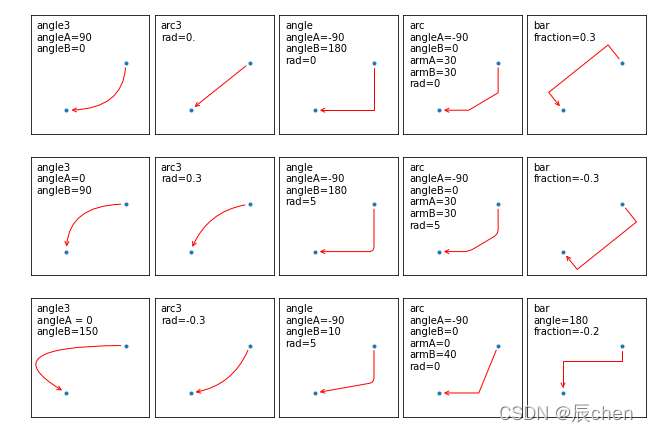

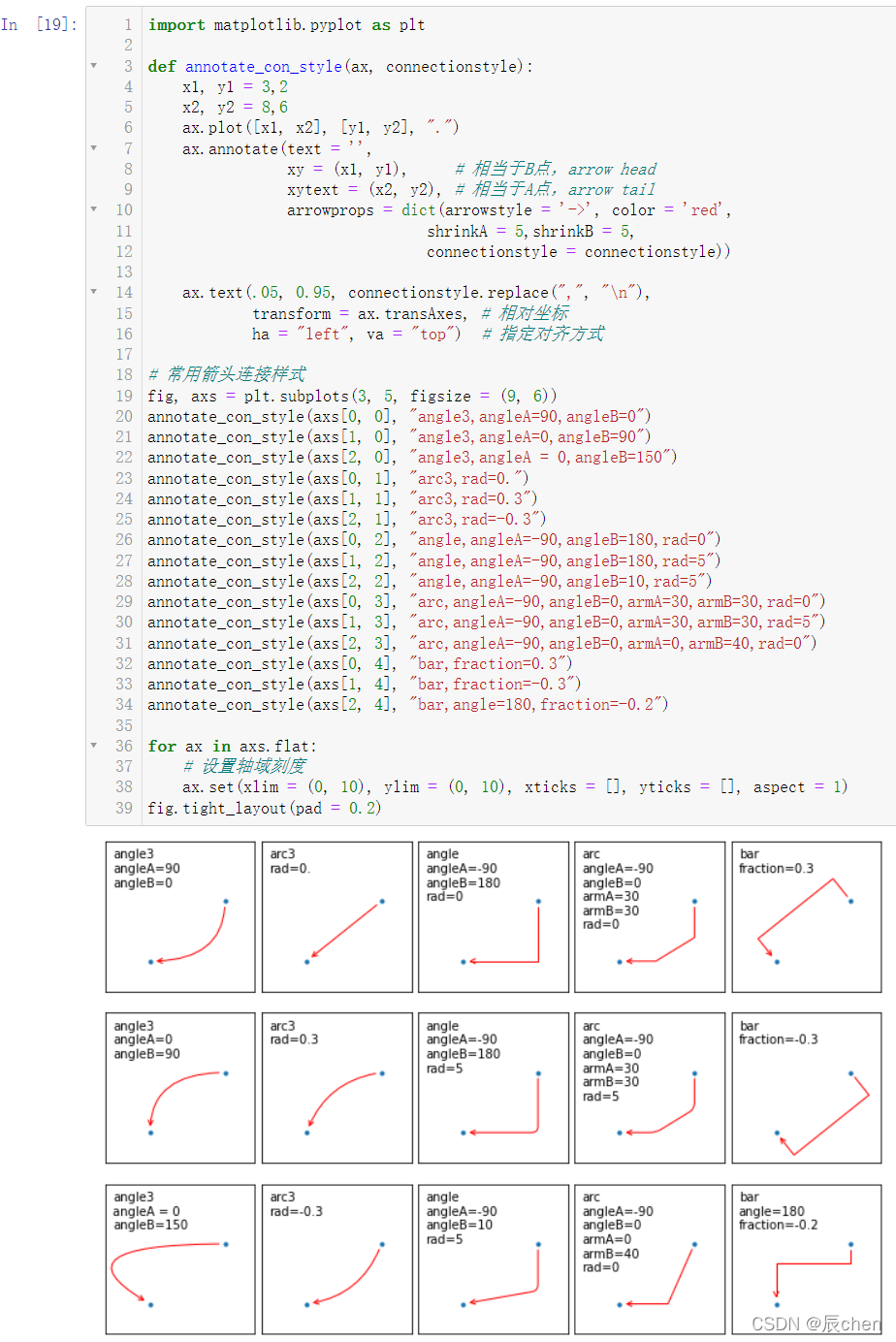

2.4 注釋箭頭連接形狀

import matplotlib.pyplot as plt

def annotate_con_style(ax, connectionstyle):
    x1, y1 = 3,2
    x2, y2 = 8,6
    ax.plot([x1, x2], [y1, y2], ".")
    ax.annotate(text = '',
                xy = (x1, y1),     # 相當于B點，arrow head
                xytext = (x2, y2), # 相當于A點，arrow tail
                arrowprops = dict(arrowstyle = '->', color = 'red',
                                shrinkA = 5,shrinkB = 5,
                                connectionstyle = connectionstyle))

    ax.text(.05, 0.95, connectionstyle.replace(",", "\n"),
            transform = ax.transAxes, # 相對坐標
            ha = "left", va = "top")  # 指定對齊方式

# 常用箭頭連接樣式
fig, axs = plt.subplots(3, 5, figsize = (9, 6))
annotate_con_style(axs[0, 0], "angle3,angleA=90,angleB=0")
annotate_con_style(axs[1, 0], "angle3,angleA=0,angleB=90")
annotate_con_style(axs[2, 0], "angle3,angleA = 0,angleB=150")
annotate_con_style(axs[0, 1], "arc3,rad=0.")
annotate_con_style(axs[1, 1], "arc3,rad=0.3")
annotate_con_style(axs[2, 1], "arc3,rad=-0.3")
annotate_con_style(axs[0, 2], "angle,angleA=-90,angleB=180,rad=0")
annotate_con_style(axs[1, 2], "angle,angleA=-90,angleB=180,rad=5")
annotate_con_style(axs[2, 2], "angle,angleA=-90,angleB=10,rad=5")
annotate_con_style(axs[0, 3], "arc,angleA=-90,angleB=0,armA=30,armB=30,rad=0")
annotate_con_style(axs[1, 3], "arc,angleA=-90,angleB=0,armA=30,armB=30,rad=5")
annotate_con_style(axs[2, 3], "arc,angleA=-90,angleB=0,armA=0,armB=40,rad=0")
annotate_con_style(axs[0, 4], "bar,fraction=0.3")
annotate_con_style(axs[1, 4], "bar,fraction=-0.3")
annotate_con_style(axs[2, 4], "bar,angle=180,fraction=-0.2")

for ax in axs.flat:
    # 設定軸域刻度
    ax.set(xlim = (0, 10), ylim = (0, 10), xticks = [], yticks = [], aspect = 1)
fig.tight_layout(pad = 0.2)

3.訓練場

3.1 繪制如下子圖

要求：

• 設定中文字體并設定字體大小
• 分別計算每個城市年份、季度、月份、小時的PM2.5資料
• 會用到分組求平均值操作
• 進行資料重塑
• 根據需要調整行索引或者列索引
• 創建子視圖2行2列
• 向子視圖分別繪制年份、季度、月份、小時的各城市PM2.5走勢資料
• 根據需要設定坐標軸標簽（比如月份、小時）

首先我們需要下載一個 Excel 檔案：

鏈接: https://pan.baidu.com/s/1nSw6wbOEg8GpP19WQ7ggxw?pwd=53ph
提取碼: 53ph

下載完成之后，把該檔案和我們的代碼放到同一個檔案夾下，這一操作我們在之前的博客中已經反復說到，這里就不再進行演示

注：代碼處于運行中將顯示：

下列代碼運行幾十秒甚至幾分鐘都是正常的，耐心等待運行結果即可，

我們先來加載我們的資料

%%time
import numpy as np
import pandas as pd
import matplotlib.pyplot as plt

plt.rcParams['font.family'] = 'KaiTi'
plt.rcParams['font.size'] = 18
df = pd.read_excel('./PM2.5.xlsx')

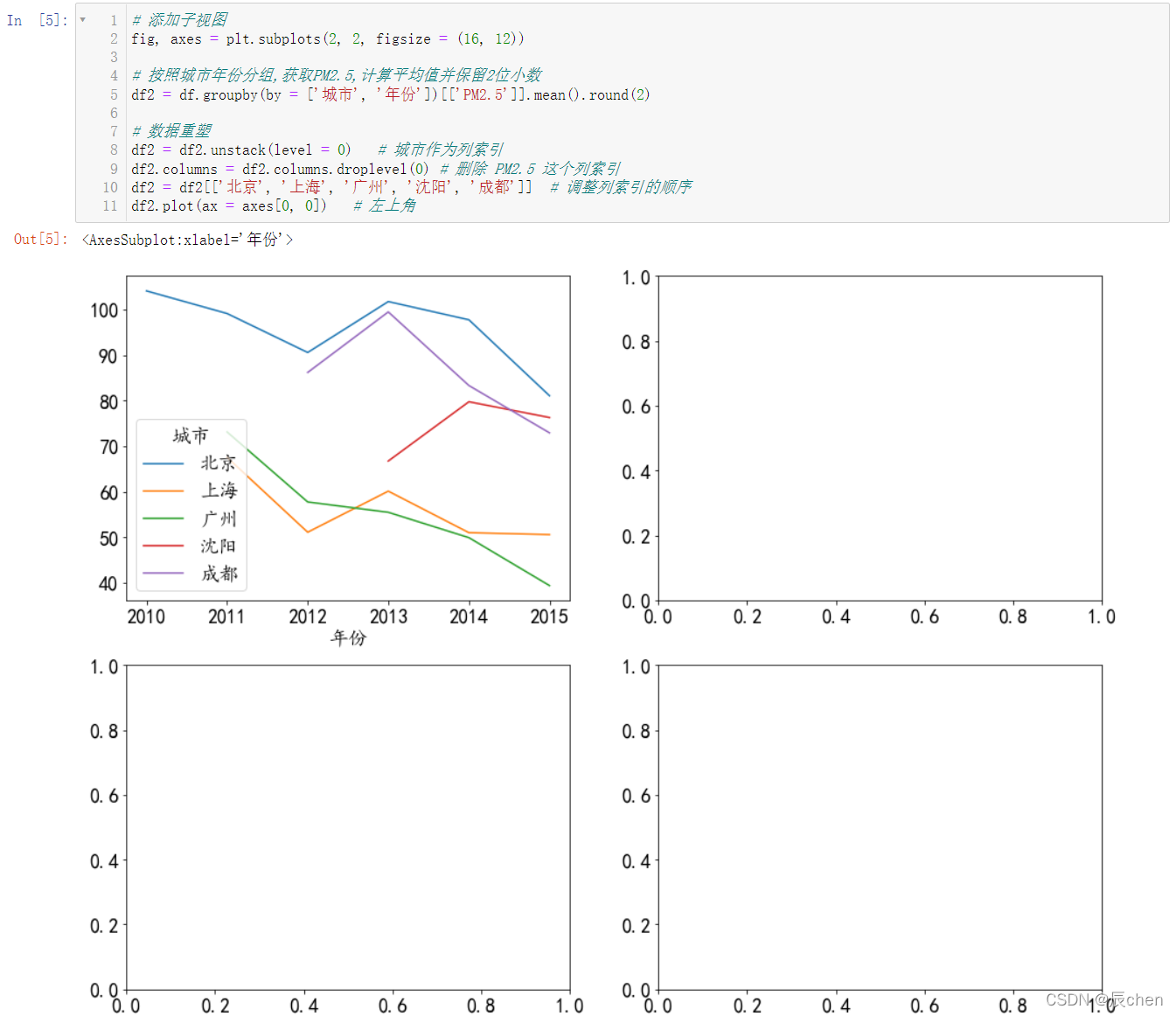

接下來繪制年份的資料：

# 添加子視圖
fig, axes = plt.subplots(2, 2, figsize = (16, 12))

# 按照城市年份分組,獲取PM2.5,計算平均值并保留2位小數
df2 = df.groupby(by = ['城市', '年份'])[['PM2.5']].mean().round(2)

# 資料重塑
df2 = df2.unstack(level = 0)   # 城市作為列索引
df2.columns = df2.columns.droplevel(0) # 洗掉 PM2.5 這個列索引
df2 = df2[['北京', '上海', '廣州', '沈陽', '成都']]  # 調整列索引的順序
df2.plot(ax = axes[0, 0])   # 左上角

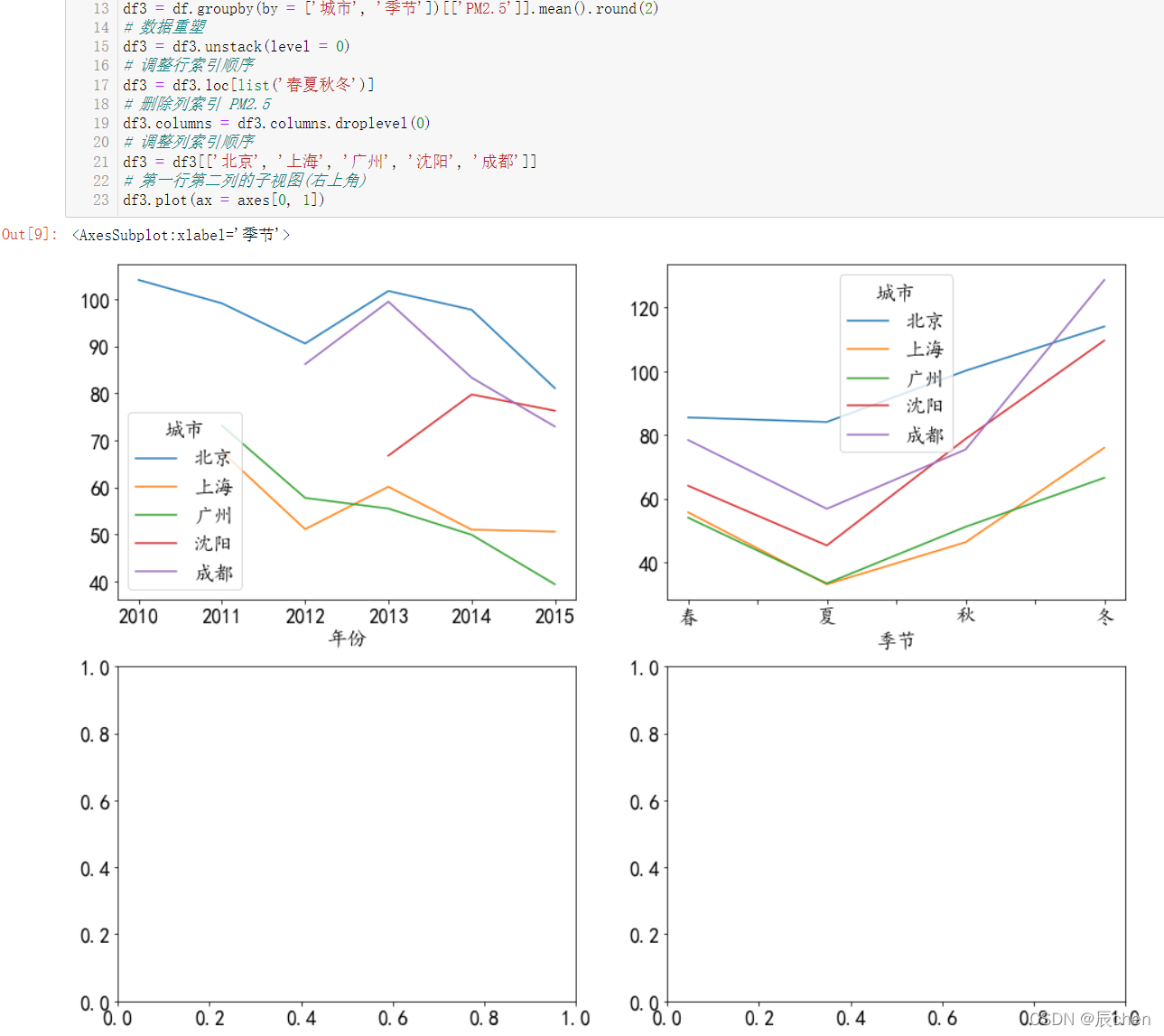

繪制季度：

df3 = df.groupby(by = ['城市', '季節'])[['PM2.5']].mean().round(2)
# 資料重塑
df3 = df3.unstack(level = 0)
# 調整行索引順序
df3 = df3.loc[list('春夏秋冬')]
# 洗掉列索引 PM2.5
df3.columns = df3.columns.droplevel(0)
# 調整列索引順序
df3 = df3[['北京', '上海', '廣州', '沈陽', '成都']]
# 第一行第二列的子視圖(右上角)
df3.plot(ax = axes[0, 1])

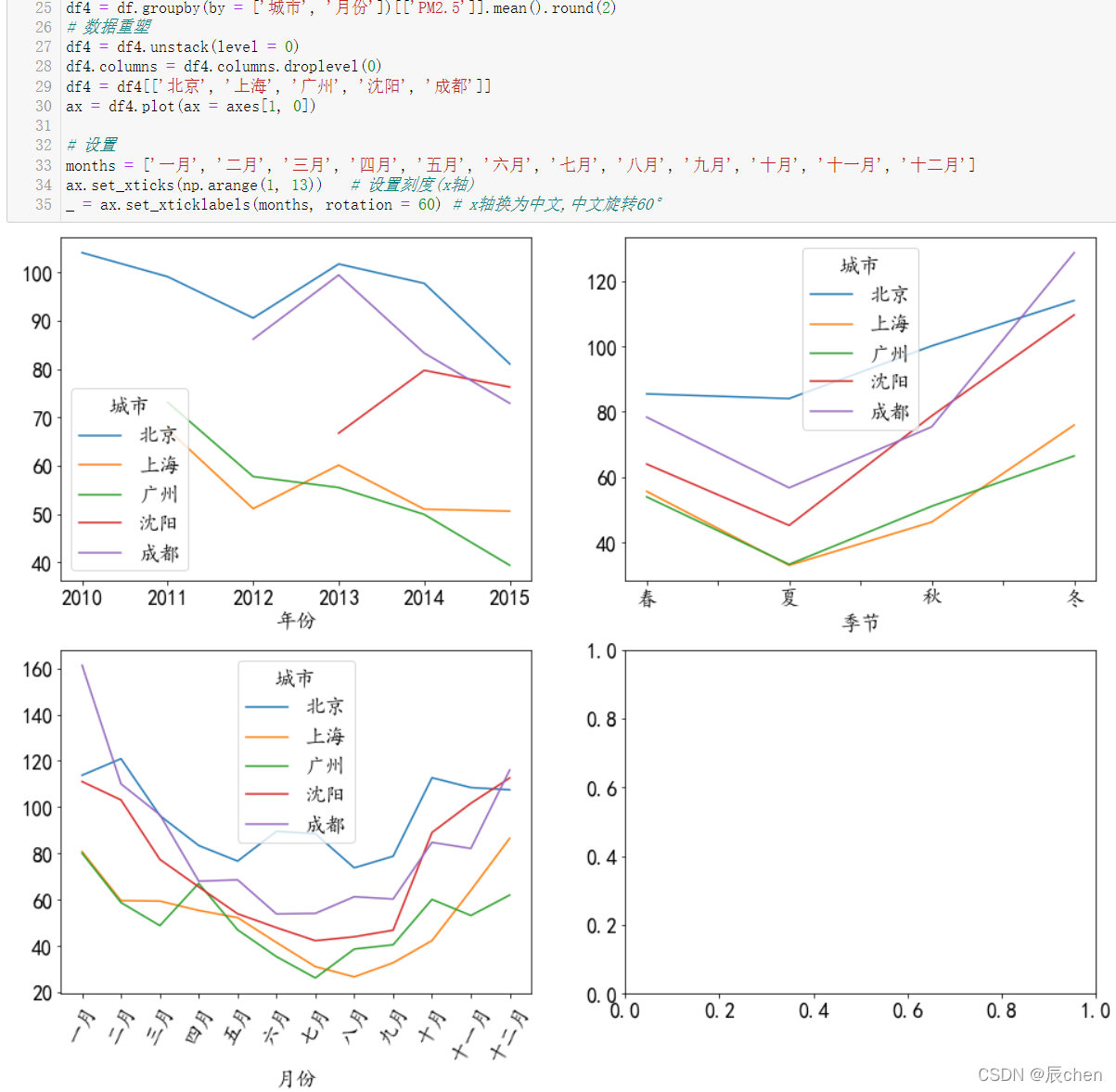

繪制月份：

df4 = df.groupby(by = ['城市', '月份'])[['PM2.5']].mean().round(2)
# 資料重塑
df4 = df4.unstack(level = 0)
df4.columns = df4.columns.droplevel(0)
df4 = df4[['北京', '上海', '廣州', '沈陽', '成都']]
ax = df4.plot(ax = axes[1, 0])

# 設定
months = ['一月', '二月', '三月', '四月', '五月', '六月',
          '七月', '八月', '九月', '十月', '十一月', '十二月']
ax.set_xticks(np.arange(1, 13))   # 設定刻度(x軸)
_ = ax.set_xticklabels(months, rotation = 60) # 旋轉60°

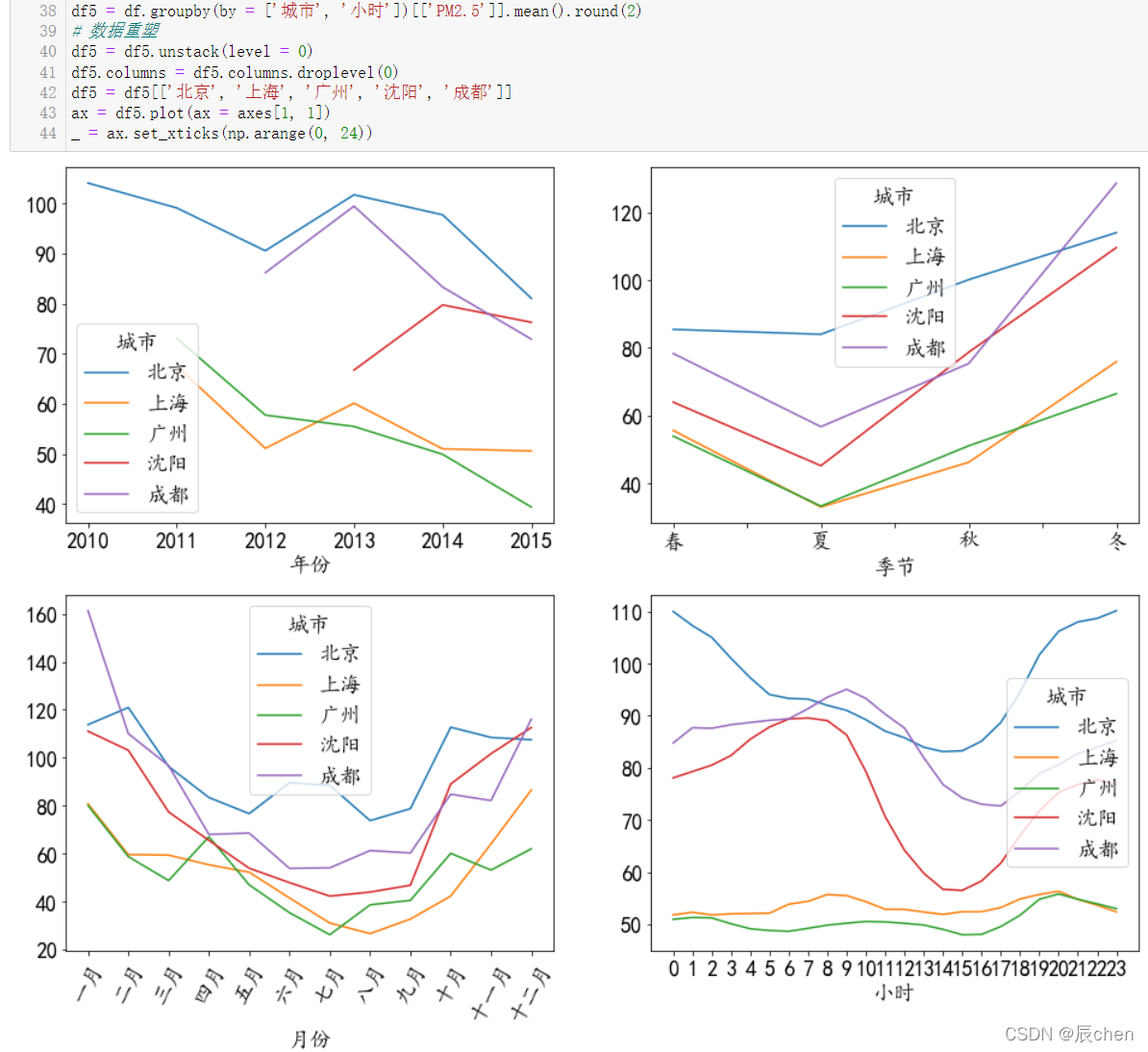

繪制小時：

df5 = df.groupby(by = ['城市', '小時'])[['PM2.5']].mean().round(2)
# 資料重塑
df5 = df5.unstack(level = 0)
df5.columns = df5.columns.droplevel(0)
df5 = df5[['北京', '上海', '廣州', '沈陽', '成都']]
ax = df5.plot(ax = axes[1, 1])
_ = ax.set_xticks(np.arange(0, 24))

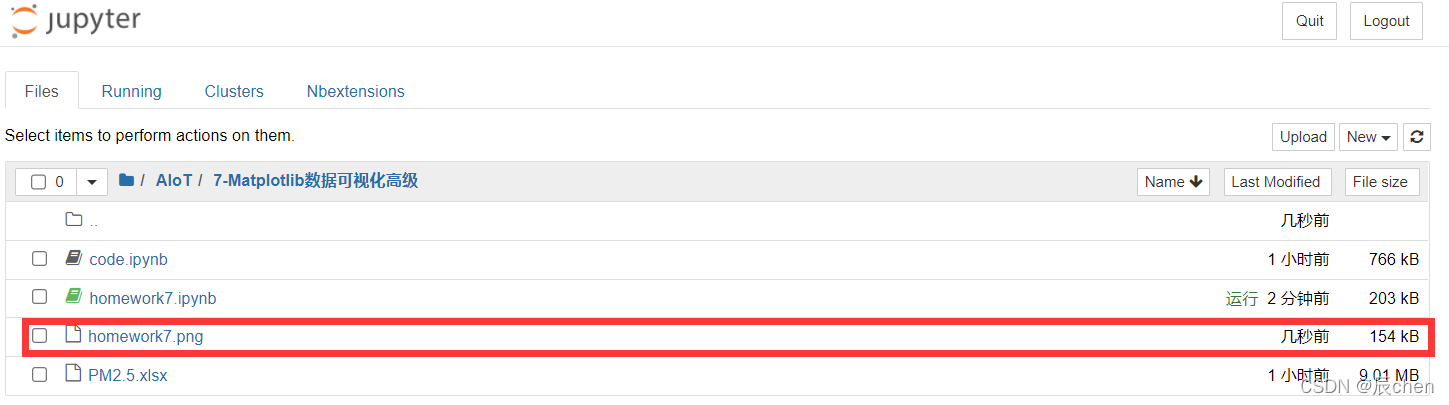

最后我們來保存我們的圖片：

plt.savefig('./homework7.png')
