前言

??目前我們可以通過爬蟲等方式獲取海量的樣本資料𝒙，如照片、語音、文本等，是相對容易的，但困難的是獲取這些資料所對應的標簽資訊，例如機器翻譯，除了收集源語言的對話文本外，還需要待翻譯的目標語言文本資料，資料的標注作業目前主要還是依賴人的先驗知識來完成，因此，面對海量的無標注資料，我們需要從中學習到資料的分布𝑃(𝒙)的演算法，而無監督演算法模型就是針對這類問題而發展的，特別地，如果演算法把𝒙作為監督信號來學習，這類演算法稱為自監督學習，本博客介紹的自編碼器就屬于自監督學習范疇，

1 自編碼器

1.1 原理

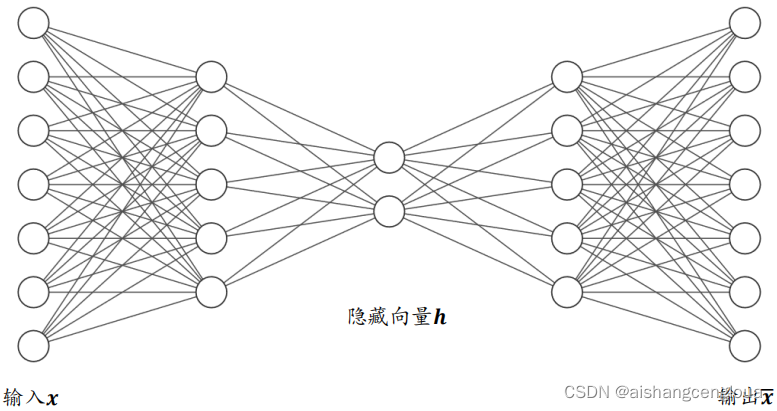

??自編碼器是通過對輸入 x x x進行編碼后得到一個低維的向量 z z z，然后根據 這個向量還原出輸入 x x x，通過對比 x x x與 x ˉ \bar{x} xˉ的誤差，再利用神經網路去訓練使得誤差逐漸減小，從而達到非監督學習的目的，結構如下圖所示，

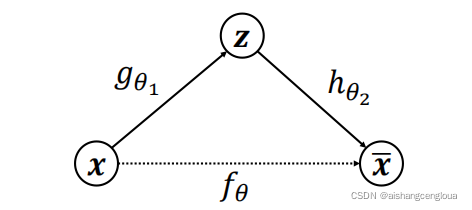

??其中我們將資料𝒙本身作為監督信號來指導網路的訓練，即希望神經網路能夠學習到映射 𝑓 θ {𝑓_θ} fθ?: x x x → x x x，我們把網路𝑓𝜃切分為兩個部分，前面的子網路嘗試學習映射關系： g θ 1 g_{θ1} gθ1?: x x x → z z z，后面的子網路嘗試學習映射關系： h θ 2 h_{θ2} hθ2?： z z z → x x x，我們把 g θ 1 g_{θ1} gθ1?看成一個資料編碼(Encode)的程序，作用就是將輸入 x x x編碼成低緯度的隱藏變數 z z z， h θ 2 h_{θ2} hθ2?看成一個資料解碼(Dncode)的程序，作用是將隱藏變數 z z z重塑成高緯度的 x x x，編碼器和解碼器共同完成了輸入資料 x x x的編碼和解碼程序，我們把整個網路模型 𝑓 θ {𝑓_θ} fθ?叫做自動編碼器(Auto-Encoder)，如果網路含有多個隱藏層，則稱為深度自編碼器(Deep Auto-encoder)，
??自編碼器的編碼器通過編碼器壓縮得到的隱藏變數 z z z重塑 x ˉ \bar{x} xˉ，我們希望解碼器的輸出能夠完美地或者近似恢復出原來的輸入，即 x x x約等于 x ˉ \bar{x} xˉ，則自編碼器的損失函式可定義為
M i n i m i z e L = d i s t ( x , x ˉ ) x ˉ = h θ 2 ( g θ 1 ( x ) ) \begin{aligned} &Minimize ? = dist(x, \bar{x})\\ &\bar{x} = h_{θ2}(g_{θ1}(x))\\ \end{aligned} ?MinimizeL=dist(x,xˉ)xˉ=hθ2?(gθ1?(x))?
??其中 d i s t ( x , x ˉ ) dist(x, \bar{x}) dist(x,xˉ)表示$x與 \bar{x}的距離，常見的距離度量函式為歐氏距離(也即均方差):
L = ∑ i ( x ? x ˉ ) 2 \begin{aligned} &? = \sum_{i}(x - \bar{x})^2\\ \end{aligned} ?L=i∑?(x?xˉ)2?

1.2 PyTorch實作圖片重塑

1.2.1 Fashion MNIST 資料集

??Fashion MNIST 是一個定位在比 MNIST 圖片識別問題稍復雜的資料集，它的設定與MNIST 幾乎完全一樣，包含了 10 類不同型別的衣服、鞋子、包等灰度圖片，圖片大小為28 × 28，共 70000 張圖片，其中 60000 張用于訓練集，10000 張用于測驗集，Fashion MNIST 除了圖片內容與 MNIST 不一樣，其它設定都相同，大部分情況可以直接替換掉原來基于 MNIST 訓練的演算法代碼，而不需要額外修改，由于 Fashion MNIST 圖片識別相對于 MNIST 圖片更難，因此可以用于測驗稍復雜的演算法性能，

??在PyTorch中可以直接使用torchvision包進行在線下載，

dataset = datasets.FashionMNIST(root = 'data2',
                        train = False,
                        download = True,
                        transform = transforms.ToTensor())

1.2.2 網路結構

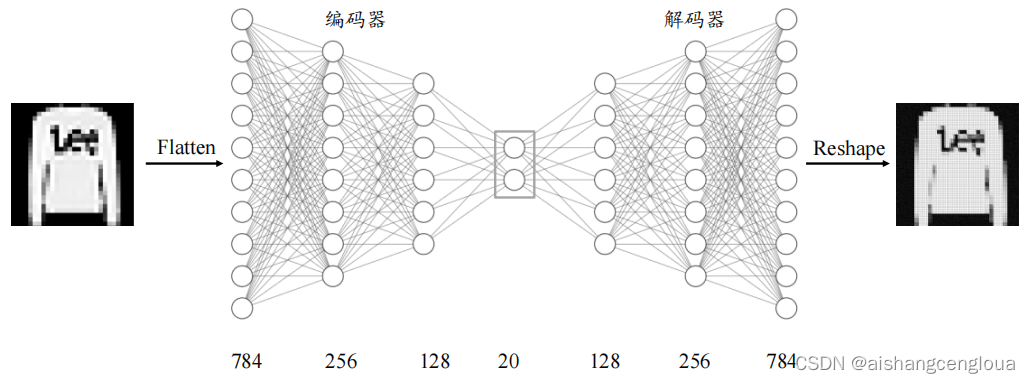

??我們利用編碼器將輸入圖片 x ∈ 𝑅 784 降 維 到 較 低 維 度 的 隱 藏 向 量 z ∈ 𝑅 20 x ∈ 𝑅^{784}降維到較低維度的隱藏向量z∈ 𝑅^{20} x∈R784降維到較低維度的隱藏向量z∈R20，并基于隱藏向量 利用解碼器重建圖片，自編碼器模型如圖所示，編碼器由 3 層全連接層網路組成，輸出節點數分別為 256、128、20，解碼器同樣由 3 層全連接網路組成，輸出節點數分別為 128、256、784，

class AE(nn.Module) :
    def __init__(self):
        super(AE, self).__init__()
        self.fc1 = nn.Linear(784, 256)
        self.relu1 = nn.ReLU()
        self.fc2 = nn.Linear(256, 128)
        self.relu2 = nn.ReLU()
        self.fc3 = nn.Linear(128, 20)
        self.fc4 = nn.Linear(20, 128)
        self.relu3 = nn.ReLU()
        self.fc5 = nn.Linear(128, 256)
        self.relu4 = nn.ReLU()
        self.fc6 = nn.Linear(256, 784)

    def Encoder(self, x):
        h1 = self.relu1(self.fc1(x))
        h2 = self.relu2(self.fc2(h1))
        return self.fc3(h2)

    def Decoder(self, z):
        h1 = self.relu3(self.fc4(z))
        h2 = self.relu4(self.fc5(h1))
        return F.sigmoid(self.fc6(h2))

    def forward(self, x):
        z = self.Encoder(x)
        # print(z.shape)
        x_reconst = self.Decoder(z)
        return x_reconst

1.2.3 訓練

??自編碼器的訓練程序與分類器的基本一致，通過誤差函式計算出重建向量 x ˉ 與 原 始 輸 入 向 量 x \bar{x} 與原始輸入向量x xˉ與原始輸入向量x之間的距離，

for epoch in range(MAX_EPOCH) :
    model.train()
    for i, (x, _) in enumerate(data_loader) :
        x = x.to(device)
        optimizer.zero_grad()
        x = x.view(-1, image_size)
        x_reconst = model(x)
        # 重構損失，使用二元分類損失
        reconst_loss = F.binary_cross_entropy(x_reconst, x, size_average=False)

        reconst_loss.backward()
        optimizer.step()

1.2.4 圖片重塑

??與分類問題不同的是，自編碼器的模型性能一般不好量化評價，盡管?值可以在一定程度上代表網路的學習效果，但我們最終希望獲得還原度較高、樣式較豐富的重建樣本，對于圖片來說，一般依賴于人工主觀的評估，在這次實踐中正確做法應是將資料集劃分為訓練集和測驗集，用測驗集來進行圖片重塑對比，但我為了方便就直接使用訓練集來進行重塑了，

    with torch.no_grad() :
        out = model(x)
        #將與原圖與重塑影像進行拼接，奇數列為原影像，偶數列為重塑影像
        x_concat = torch.cat([x.view(-1, 1, 28, 28), out.view(-1, 1, 28, 28)], dim = 3)
        save_image(x_concat, os.path.join(samples_dir, f'reconst-{epoch

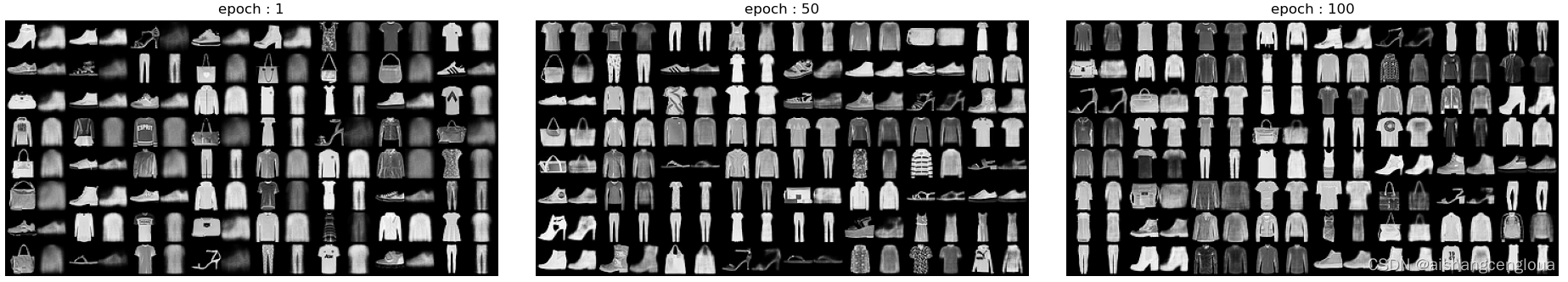

??重塑影像如上圖，其中奇數列為原影像，偶數列為重塑影像，可以看到，第一個 Epoch 時，圖片重建效果較差，圖片非常模糊，逼真度較差；隨著訓練的進行，重建圖片邊緣越來越清晰，第 100 個 Epoch時，重建的圖片效果已經比較接近真實圖片，
全部代碼：

import os
import torch
import cv2 as cv
import matplotlib.pyplot as plt
import torch.nn as nn
import torch.optim as optim
import torch.nn.functional as F
import torchvision.datasets as datasets
from torch.utils.data import DataLoader, Dataset
from torchvision.utils import save_image
from torchvision import transforms

MAX_EPOCH = 100
lr_learning = 0.001
batch_size = 64
image_size = 784
os.makedirs('samples_AE', exist_ok = True)
samples_dir = 'samples_AE'

dataset = datasets.FashionMNIST(root = 'data2',
                        train = False,
                        download = True,
                        transform = transforms.ToTensor())

data_loader = DataLoader(dataset, shuffle = True, batch_size = batch_size, drop_last = True)

class AE(nn.Module) :
    def __init__(self):
        super(AE, self).__init__()
        self.fc1 = nn.Linear(784, 256)
        self.relu1 = nn.ReLU()
        self.fc2 = nn.Linear(256, 128)
        self.relu2 = nn.ReLU()
        self.fc3 = nn.Linear(128, 20)
        self.fc4 = nn.Linear(20, 128)
        self.relu3 = nn.ReLU()
        self.fc5 = nn.Linear(128, 256)
        self.relu4 = nn.ReLU()
        self.fc6 = nn.Linear(256, 784)

    def Encoder(self, x):
        h1 = self.relu1(self.fc1(x))
        h2 = self.relu2(self.fc2(h1))
        return self.fc3(h2)

    def Decoder(self, z):
        h1 = self.relu3(self.fc4(z))
        h2 = self.relu4(self.fc5(h1))
        return F.sigmoid(self.fc6(h2))

    def forward(self, x):
        z = self.Encoder(x)
        # print(z.shape)
        x_reconst = self.Decoder(z)
        return x_reconst

device = torch.device("cuda" if torch.cuda.is_available() else "cpu")
model = AE().to(device)
optimizer = optim.Adam(model.parameters(), lr = lr_learning)

for epoch in range(MAX_EPOCH) :
    model.train()
    for i, (x, _) in enumerate(data_loader) :
        x = x.to(device)
        optimizer.zero_grad()
        x = x.view(-1, image_size)
        x_reconst = model(x)
        # 重構損失，使用二元分類損失
        reconst_loss = F.binary_cross_entropy(x_reconst, x, size_average=False)

        reconst_loss.backward()
        optimizer.step()

    with torch.no_grad() :
        out = model(x)
        #將與原圖與重塑影像進行拼接，奇數列為原影像，偶數列為重塑影像
        x_concat = torch.cat([x.view(-1, 1, 28, 28), out.view(-1, 1, 28, 28)], dim = 3)
        save_image(x_concat, os.path.join(samples_dir, f'reconst-{epoch + 1}.png'))

img1 = cv.imread('samples_AE/reconst-1.png')
img2 = cv.imread('samples_AE/reconst-50.png')
img3 = cv.imread('samples_AE/reconst-100.png')

images = [img1, img2, img3]
xlabels = ['epoch : 1', 'epoch : 50', 'epoch : 100']
for i in range(3) :
    plt.subplot(1, 3, i + 1)
    plt.imshow(images[i], 'gray')
    plt.axis('off')
    plt.title(xlabels[i])
    plt.tight_layout()
plt.show()

2 自編碼器變種

2.1 降噪自編碼器(DAE)

??DAE是通過改變重構誤差項來獲得一個能學到有用資訊的自編碼器，對于傳統的自編碼器最小優化目標：
θ ? = a r g m i n θ d i s t ( h θ 2 ( 𝑔 θ 1 ( x ) ) , x ) \begin{aligned} &θ^? = argmin _θ \quad\ dist(?θ2(𝑔θ1(x)), x)\\ \end{aligned} ?θ?=argminθ? dist(hθ2(gθ1(x)),x)?
??對于這個函式如果模型被賦予過大的容量，損失函式僅僅使得 g ? f 學成一個恒等函式，也即網路會簡單地復制輸入，網路沒有學習特征的能力，DAE給網路輸入 x x x添加采樣自高斯分布的噪聲 α \alpha α：
x ′ = x + α , α ∈ 𝒩 ( 0 , v a r ) \begin{aligned} &x^\prime = x + \alpha, \alpha∈𝒩(0, var)\\ \end{aligned} ?x′=x+α,α∈N(0,var)?
則優化目標變成：
θ ? = a r g m i n θ d i s t ( h θ 2 ( 𝑔 θ 1 ( x ′ ) ) , x ) \begin{aligned} &θ^? = argmin _θ \quad\ dist(?θ2(𝑔θ1(x^\prime)), x)\\ \end{aligned} ?θ?=argminθ? dist(hθ2(gθ1(x′)),x)?

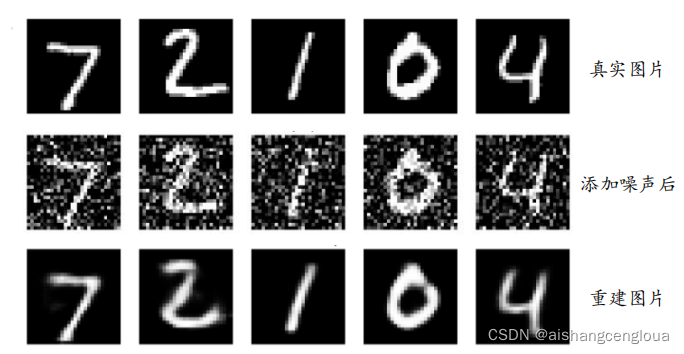

??其中 x ′ x^\prime x′是被某種噪聲損壞的 x x x的副本，因此去噪自編碼器必須撤消這些損壞，而不是簡單地復制輸入，

2.2 對抗自編碼器(AAE)

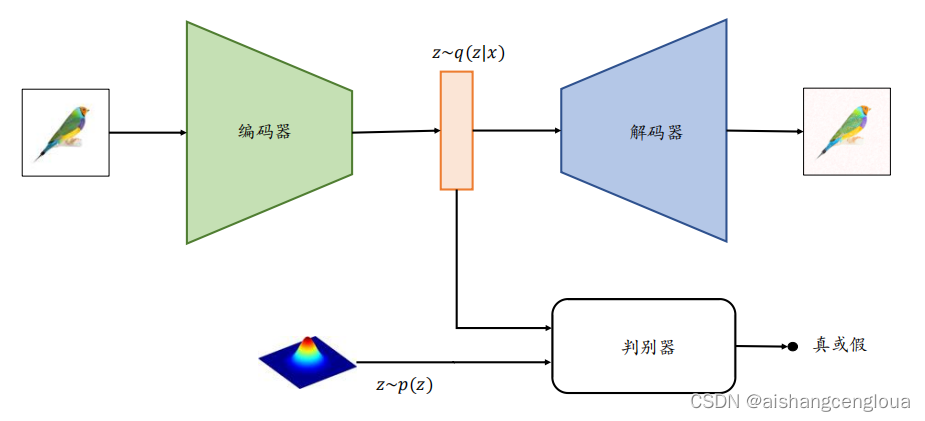

??為了能夠方便地從某個已知的先驗分布中𝑝(𝒛)采樣隱藏變數𝒛，方便利用𝑝(𝒛)來重建輸 入，對抗自編碼器利用額外的判別器網路(Discriminator，簡稱 D網路)來判定降維的隱藏變數𝒛是否采樣自先驗分布𝑝(𝒛)，判別器網路的輸出為一個屬于[0,1]區間的變數，表征隱藏向量是否采樣自先驗分布𝑝(𝒛)：所有采樣自先驗分布𝑝(𝒛)的𝒛標注為真，采樣自編碼器的條件概率𝑞(𝒛|𝒙)的𝒛標注為假，通過這種方式訓練，除了可以重建樣本，還可以約束條件概率分布𝑞(𝒛|𝒙)逼近先驗分布𝑝(𝒛)，

2.3 變分自編碼器(VAE)

2.3.1 原理

??自編碼器因不能隨意產生合理的潛在變數，從而導致它無法產生新的內容，因為潛在變數 z z z都是編碼器從原始圖片中產生的，為解決這一問題，研究人員對潛在空間 z z z(潛在變數對應的空間)增加一些約束，使 z z z滿足正態分布，由此就出現了VAE模型，VAE對編碼器添加約束，就是強迫它產生服從單位正態分布的潛在變數，正是這種約束，把VAE和自編碼器區分開來，

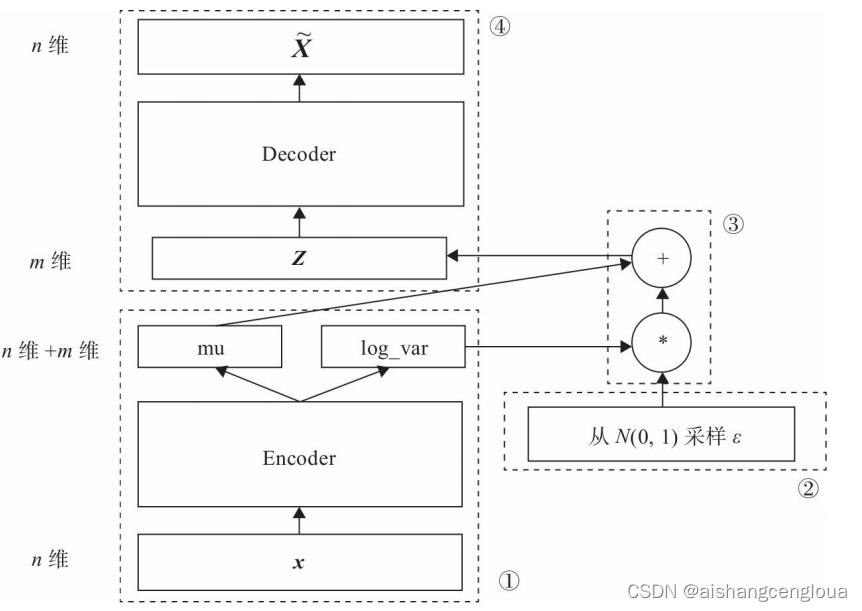

??從神經網路的角度來看，VAE 相對于自編碼器模型，同樣具有編碼器和解碼器兩個子網路，解碼器接受輸入 x x x，輸出為隱變數 z z z；解碼器負責將隱變數 z z z解碼為重建的 x x x，不同的是，VAE 模型對隱變數 z z z的分布有顯式地約束，希望隱變數 z z z符合預設的先驗分布P( z z z)，因此，在損失函式的設計上，除了原有的重建誤差項外，還添加了隱變數 z z z分布的約束項，也即我們優化目標希望 z z z的分布接近于正態分布，度量影像的相似度一般采用交叉熵(如nn.BCELoss)，度量兩個分布 的相似度一般采用KL散度(Kullback-Leibler divergence)，這兩個度量的和 構成了整個模型的損失函式，變分自編碼器的結構如下：

模塊1：把輸入樣本 x x x通過編碼器輸出兩個m維向量(mu、log_var)，這兩個向量是潛在空間(假設滿足正態分布)的兩個引數(相當于均值和方差)，
模塊2：從標準正態分布N(0,I)中采樣 一個ε，
模塊3：使得 z z z=mu+exp(log_var)*ε，
模塊4： z z z通過解碼器生成一個樣本 x ˉ \bar{x} xˉ，

損失函式的具體代碼如下，推導程序：https://arxiv.org/pdf/1606.05908.pdf

# 定義重構損失函式及KL散度
reconst_loss = F.binary_cross_entropy(x_reconst, x, size_average=False)
kl_div = - 0.5 * torch.sum(1 + log_var - mu.pow(2) - log_var.exp())
#兩者相加得總損失 loss= reconst_loss+ kl_div

2.3.2 VAE圖片生成

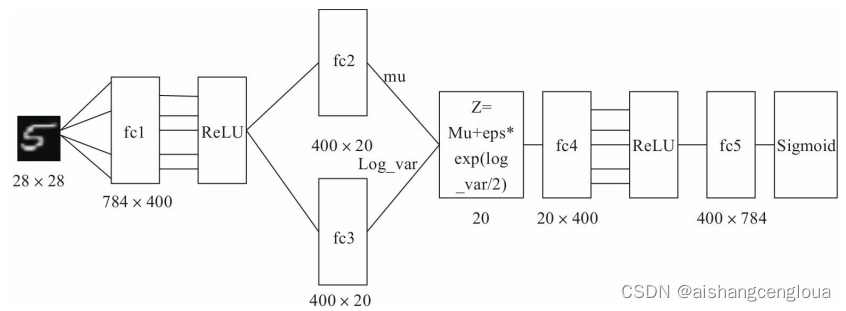

??此次我們基于 VAE 模型實戰MNIST手寫數字圖片的重建與生成，輸入為 MNIST手寫數字圖片向量，經過 3 個全連接層后得到隱向量𝐳的均值與方差，分別用兩個輸出節點數為 20 的全連接層表示，FC2 的 20 個輸出節點表示 20 個特征分布的均值向量，FC3 的 20 個輸出節點表示 20 個特征分布的取log后的方差向量，采樣獲得長度為 20 的隱向量𝐳，并通過 FC4 和 FC5 重建出樣本圖片，
??VAE 作為生成模型，除了可以重建輸入樣本，還可以單獨使用解碼器生成樣本，通過從先驗分布𝑝(𝐳)中直接采樣獲得隱向量𝐳，經過解碼后可以產生生成的樣本，

??此程序的實作與圖片的重塑程序相差不大，主要差異在損失函式部分和潛在變數 z z z的采樣部分，

import cv2 as cv
import numpy as np
import os
import torch
import matplotlib.pyplot as plt
import torch.nn as nn
import torch.optim as optim
import torch.nn.functional as F
import torchvision.datasets as datasets
from torch.utils.data import DataLoader, Dataset
from torchvision.utils import save_image
from torchvision import transforms

MAX_EPOCH = 100
lr_learning = 0.001
batch_size = 64
hidden_size = 400
z_size = 20
image_size = 784
os.makedirs('samples', exist_ok = True)
samples_dir = 'samples'

dataset=datasets.MNIST( root = 'data',
                        train = False,
                        download = True,
                        transform = transforms.ToTensor())

data_loader = DataLoader(dataset, shuffle = True, batch_size = batch_size, drop_last = True)

class VAE(nn.Module) :
    def __init__(self, image_size, hidden_size, z_size):
        super(VAE, self).__init__()
        self.fc1 = nn.Linear(image_size, hidden_size)
        self.relu1 = nn.ReLU()
        self.fc2 = nn.Linear(hidden_size, z_size)
        self.fc3 = nn.Linear(hidden_size, z_size)
        self.fc4 = nn.Linear(z_size, hidden_size)
        self.relu2 = nn.ReLU()
        self.fc5 = nn.Linear(hidden_size, image_size)

    def Encoder(self, x):
        h = self.relu1(self.fc1(x))
        return self.fc2(h), self.fc3(h)

    def Reparameterize(self, mu, Log_var):
        std = torch.exp(Log_var / 2)
        eps = torch.randn_like((std))
        return mu + eps * std

    def Decoder(self, z):
        h = self.relu2(self.fc4(z))
        return F.sigmoid(self.fc5(h))

    def forward(self, x):
        mu, Log_var = self.Encoder(x)
        z = self.Reparameterize(mu, Log_var)
        x_reconst = self.Decoder(z)
        return x_reconst, mu, Log_var

device = torch.device("cuda" if torch.cuda.is_available() else "cpu")
model = VAE(image_size, hidden_size, z_size).to(device)
optimizer = optim.Adam(model.parameters(), lr = lr_learning)

for epoch in range(MAX_EPOCH) :
    model.train()
    for i, (x, _) in enumerate(data_loader) :
        x = x.to(device)
        optimizer.zero_grad()
        x = x.view(-1, image_size)
        x_reconst, mu, Log_var = model(x)
        # 計算重構損失和KL散度
        # 重構損失
        reconst_loss = F.binary_cross_entropy(x_reconst, x, size_average=False)
        # KL散度
        kl_div = - 0.5 * torch.sum(1 + Log_var - mu.pow(2) - Log_var.exp())
        loss = reconst_loss + kl_div
        loss.backward()
        optimizer.step()

        # if i % 10 == 0 :
        #     print(f'reconst_loss : {reconst_loss : 0.3f}, kl_div : {kl_div : 0.3f}')

    with torch.no_grad() :
        #圖片生成
        z = torch.randn(batch_size, z_size).to(device)
        out = model.Decoder(z).view(-1, 1, 28, 28)
        save_image(out, os.path.join(samples_dir, f'sampled-{epoch + 1}.png'))
        #圖片重塑
        out, _, _ = model(x)
        print(x.shape)
        x_concat = torch.cat([x.view(-1, 1, 28, 28), out.view(-1, 1, 28, 28)], dim = 3)
        save_image(x_concat, os.path.join(samples_dir, f'reconst-{epoch + 1}.png'))

img1 = cv.imread('samples/sampled-1.png')
img2 = cv.imread('samples/sampled-50.png')
img3 = cv.imread('samples/sampled-100.png')

img4 = cv.imread('samples/reconst-1.png')
img5 = cv.imread('samples/reconst-50.png')
img6 = cv.imread('samples/reconst-100.png')

images = [img1, img2, img3, img4, img5, img6]
xlabels = ['images sample epoch : 1', 'epoch : 50', 'epoch : 100', 'images reconst epoch : 1', 'epoch : 50', 'epoch : 100']
plt.figure(figsize = (15, 10))
for i in range(6) :
    plt.subplot(2, 3, i + 1)
    plt.imshow(images[i], 'gray')
    plt.axis('off')
    plt.title(xlabels[i])
    plt.tight_layout()
plt.show()

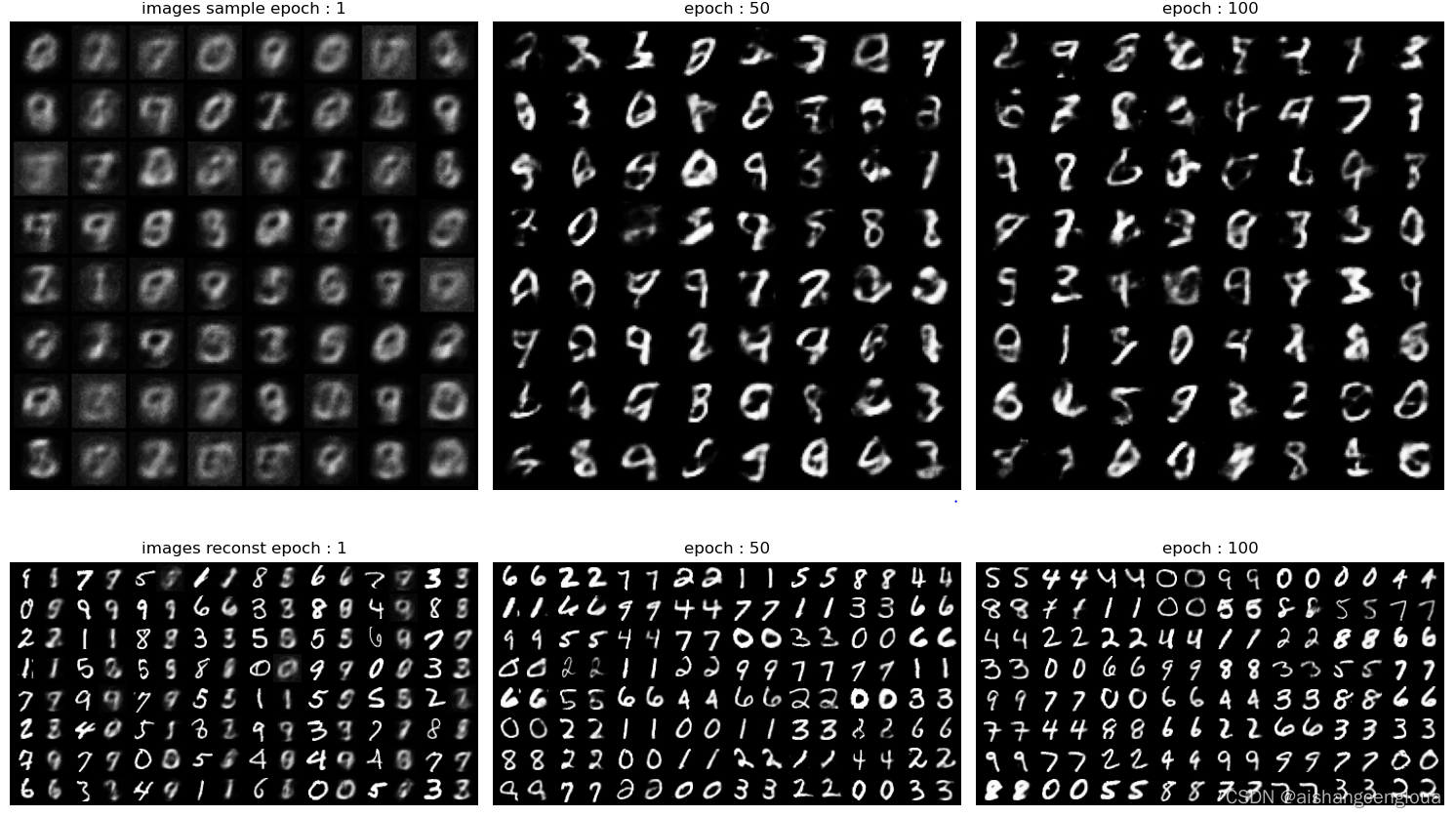

??效果如下，其中重塑圖片中奇數列是原圖，偶數列為重塑影像，由潛在空間點 z z z生成的影像隨著epoch的增加是越來越清晰的，

參考
《TensorFlow深度學習》
《Python深度學習基于PyTorch》吳茂貴
