【OpenCV學習】（十二）影像分割與修復

背景

影像分割本質就是將前景目標從背景中分離出來，在當前的實際專案中，應用傳統分割的并不多，大多是采用深度學習的方法以達到更好的效果；當然，了解傳統的方法對于分割的整體認知具有很大幫助，本篇將介紹些傳統分割的一些演算法；

一、分水嶺法

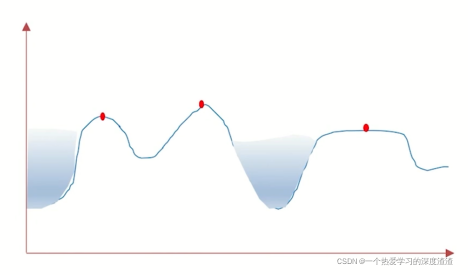

原理圖如下：

利用二值影像的梯度關系，設定一定邊界，給定不同顏色實作分割；

實作步驟：

標記背景 —— 標記前景 —— 標記未知區域（背景減前景） —— 進行分割

函式原型：

watershed（img，masker）：分水嶺演算法，其中masker表示背景、前景和未知區域；

distanceTransform（img，distanceType，maskSize）：矩離變化，求非零值到最近的零值的距離；

connectedComponents（img，connectivity，…）：求連通域；

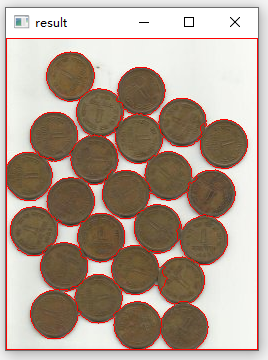

代碼實作：

img = cv2.imread('water_coins.jpeg')
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
# 加入cv2.THRESH_OTSU表示自適應閾值（實作更好的效果）
ret, thresh = cv2.threshold(gray, 100, 255, cv2.THRESH_BINARY_INV + cv2.THRESH_OTSU)

# 開運算（去噪點）
kernel = np.ones((3,3), np.int8)
open1 = cv2.morphologyEx(thresh, cv2.MORPH_OPEN, kernel, iterations = 2)
#膨脹
beijing = cv2.dilate(open1, kernel, iterations = 1)
# 獲取前景
tmp = cv2.distanceTransform(open1, cv2.DIST_L2, 5)
ret, qianjing = cv2.threshold(tmp, 0.7*tmp.max(), 255, cv2.THRESH_BINARY)
# 獲取未知區域
beijingj = np.uint8(beijing)
qianjing = np.uint8(qianjing)
unknow = cv2.subtract(beijing, qianjing)
# 創建連通域
ret, masker = cv2.connectedComponents(qianjing)
masker = masker + 1
masker[unknow==255] = 0
# 進行影像分割
result = cv2.watershed(img, masker)
img[result == -1] = [0, 0, 255]

cv2.imshow('result', img)
cv2.waitKey(0)

二、GrabCut法

原理：通過互動的方式獲得前景物體；

1、用戶指定前景的大體區域，剩下的為背景區域；

2、用戶可以明確指定某些地方為前景或背景；

3、采用分段迭代的方法分析前景物體形成模型樹；

4、根據權重決定某個像素是前景還是背景；

函式原型：

grabCut（img，mask，rect，bgdModel，fbgModel，5，mode）

• mask：表示生成的掩碼，函式輸出的值，其中0表示背景、1表示前景、2表示可能背景、3表示可能前景；

代碼如下：

class App:

    flag_rect = False
    rect=(0, 0, 0, 0)
    startX = 0
    startY = 0

    def onmouse(self, event, x, y, flags, param):

        if event == cv2.EVENT_LBUTTONDOWN:
            self.flag_rect = True
            self.startX = x
            self.startY = y
            print("LBUTTIONDOWN")
        elif event == cv2.EVENT_LBUTTONUP:
            self.flag_rect = False
            cv2.rectangle(self.img,
                            (self.startX, self.startY),
                            (x, y),
                            (0, 0, 255),
                            3)
            self.rect = (min(self.startX, x), min(self.startY, y),
                        abs(self.startX - x),
                        abs(self.startY -y))

            print("LBUTTIONUP")
        elif event == cv2.EVENT_MOUSEMOVE:
            if self.flag_rect == True:
                self.img = self.img2.copy()
                cv2.rectangle(self.img,
                                (self.startX, self.startY),
                                (x, y),
                                (255, 0, 0),
                                3)
            print("MOUSEMOVE")

        print("onmouse")

    def run(self):
        print("run...")

        cv2.namedWindow('input')
        cv2.setMouseCallback('input', self.onmouse)

        self.img = cv2.imread('./lena.png')
        self.img2 = self.img.copy()
        self.mask = np.zeros(self.img.shape[:2], dtype=np.uint8)
        self.output = np.zeros(self.img.shape, np.uint8)

        while(1):
            cv2.imshow('input', self.img)
            cv2.imshow('output', self.output)
            k = cv2.waitKey(100)
            if k == 27:
                break

            if k == ord('g'):
                bgdmodel = np.zeros((1, 65), np.float64)
                fgdmodel = np.zeros((1, 65), np.float64)
                cv2.grabCut(self.img2, self.mask, self.rect,
                            bgdmodel, fgdmodel,
                            1,
                            cv2.GC_INIT_WITH_RECT)
            # 注意np.where的用法可以用來篩選前景
            mask2 = np.where((self.mask==1)|(self.mask==3), 255, 0).astype('uint8')
            self.output = cv2.bitwise_and(self.img2, self.img2, mask=mask2)

由于效果并不是特別明顯，并且運行時耗時會比較長，在這里就不展示了；

注意：np.where的用法需要掌握，可以將一個矩陣中選定的值與未選定的值做二值化的處理；

三、MeanShift法

實作原理：

• 并不是用來進行影像分割的，而是在色彩層面的平滑濾波；
• 中和色彩分布相近的顏色，平滑色彩細節，腐蝕掉面積較小的顏色區域；
• 以影像上任意點P為圓心，半徑為sp，色彩幅值為sr進行不斷的迭代；

函式原型：

pyrMeanShiftFiltering（img，sp，sr，…）

代碼實作：

img = cv2.imread('flower.png')
result = cv2.pyrMeanShiftFiltering(img, 20, 30)

cv2.imshow('img', img)
cv2.imshow('result', result)
cv2.waitKey(0)

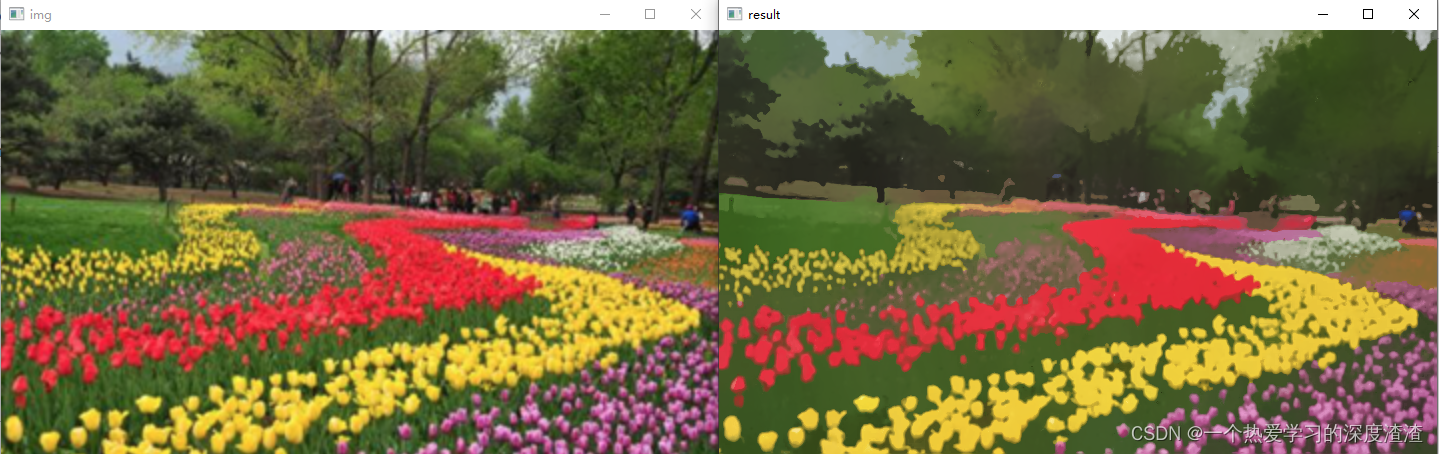

通過該函式可以實作色彩的平滑處理，做特效也是不錯的（有種卡通化的效果），雖然該函式并不能直接做影像分割，但處理后的影像可以通過canny演算法進行邊緣檢測；

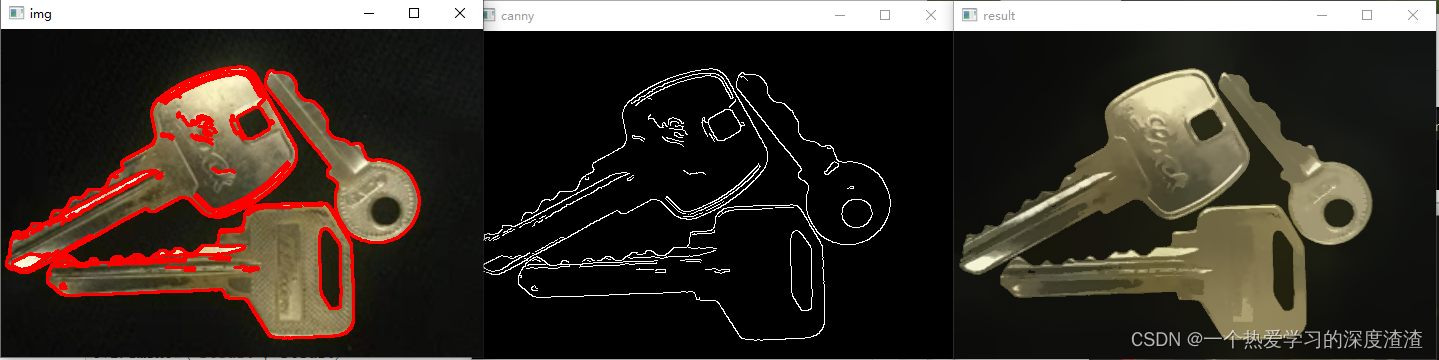

Canny代碼：

img = cv2.imread('key.png')
result = cv2.pyrMeanShiftFiltering(img, 20, 30)

img_canny = cv2.Canny(result, 150, 300)
contours, _ = cv2.findContours(img_canny, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)
cv2.drawContours(img, contours, -1, (0, 0, 255), 2)
cv2.imshow('img', img)
cv2.imshow('result', result)
cv2.imshow('canny', img_canny)
cv2.waitKey(0)

四、MOG前景背景分離法

首先需要了解視頻的一些原理：

• 視頻是一組連續幀組成的（一幀也可以看作一副影像）
• 幀與幀之間關系密切（又稱為GOP）
• 在GOP中，背景幾乎是不變的

主要有以下幾種方法：

1、MOG去背景

原理：混合高斯模型為基礎的前景、背景分割法；

函式原型：

createBackgroundSubtractorMOG（其中的默認值就不做講解了）

代碼實戰：

cap = cv2.VideoCapture('./vtest.avi')
mog = cv2.bgsegm.createBackgroundSubtractorMOG()

while(True):
    ret, frame = cap.read()
    mask = mog.apply(frame)

    cv2.imshow('img', mask)
    k = cv2.waitKey(10)
    if k == 27:
        break

cap.release()
cv2.destroyAllWindows()

五、拓展方法

1、MOG2

說明：與MOG演算法類似，但對于亮度產生的陰影有更好的識別效果，噪點更多；

函式原型：createBackgroundSubtractorMOG2（默認引數不作介紹）

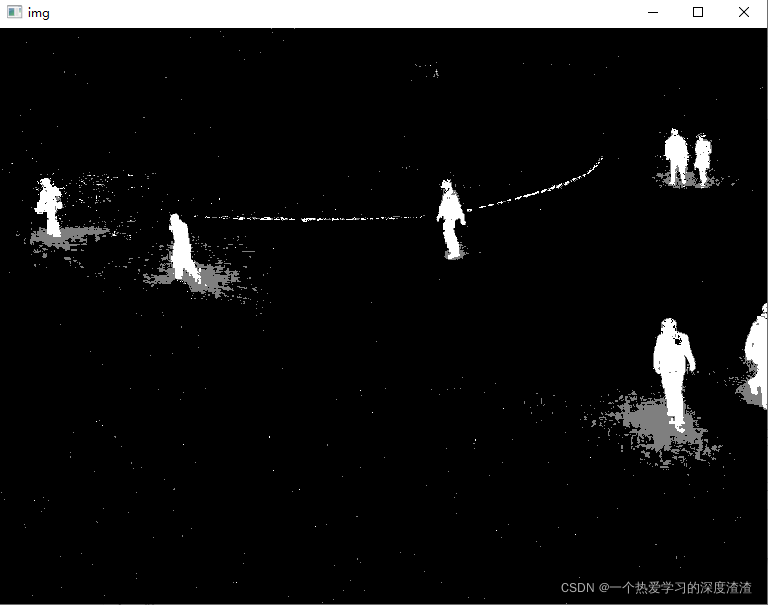

效果展示：

2、GMG

說明：靜態背景影像估計和每個像素的貝葉斯分割抗噪性更強；

函式原型：createBackgroundSubtractorGMG（）

效果展示：

總結：GMG開始會不顯示一段時間，這是由于初始參考幀的數量和過大；對比業界的效果來看，這些傳統方法的效果并不好，特別是對比深度學習的演算法；但很多原理值得我們取思考借鑒，模型只是給出我們問題的優解，如果能將傳統演算法結合深度學習演算法，那是否能在提速的同時，也達到一個可觀的效果，這是我思考的一個點，歡迎大家發表自己的意見；

六、影像修復

說明：我們的影像往往會有一些馬賽克的存在，特別是一些老照片會有不必要的圖案，影像修復就是用于解決這類問題，并不等同于超清化；

函式原型：

inpaint（img，mask，inpaintRadius，兩種方式：INPAINT_NS、INPAINT_TELEA）

代碼案例：

img = cv2.imread('inpaint.png')
mask = cv2.imread('inpaint_mask.png', 0)

result = cv2.inpaint(img, mask, 5, cv2.INPAINT_TELEA)

cv2.imshow('img', img)
cv2.imshow('result', result)
cv2.waitKey()

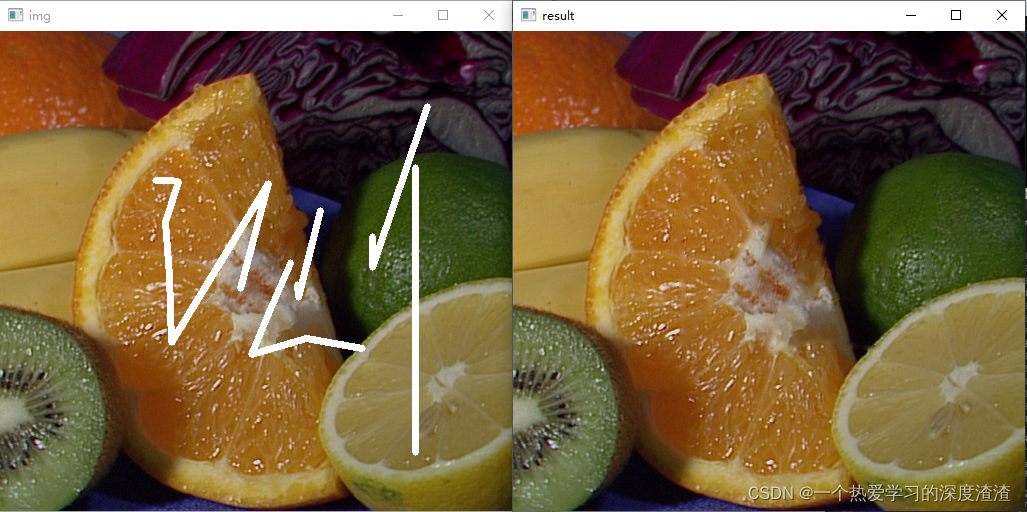

總結：從結果來看，效果相當不錯，但前提我們需要知道需要修復的部分，所以應用的場景也會比較局限；

總結

簡單介紹了一些傳統的一些影像分割演算法，并沒有涉及原理，感興趣的可以自行了解；當然，現在業界的分割演算法都采用深度學習的方式了，并且也有了很好的效果和落地應用，后續也會開對應的專欄，科普一下深度學習中分割演算法的發展歷史，其主要為模型的迭代了，感興趣可以先了解下編解碼這個結構；
