數分-理論-大資料7-Spark（大資料框架）

(資料分析系列)

1知識點

• 概述
• 編程模型
• 架構原理
• 實戰應用

2具體內容

2.1概述

2.1.1起源

• 記憶體（進出倉庫的通道）：存盤正在使用的資源

• 磁盤（倉庫）：存盤暫時用不到的資源

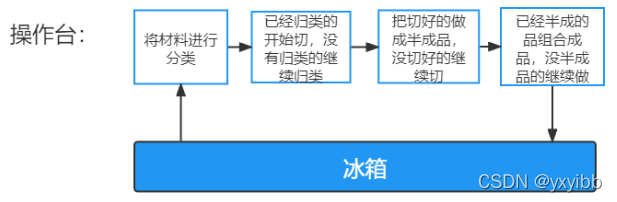

• MapReduce：每一步在記憶體中，但產生的中間值（溢寫檔案）寫入磁盤，下一步將中間值merge到記憶體，回圈到最終完成計算

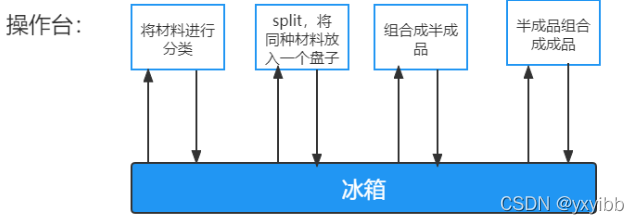

• spark：每一步在記憶體中，產生的中間值直接寫入下一個步驟，至所有步驟完成后將最終結果保存進磁盤（適合計算步驟多）

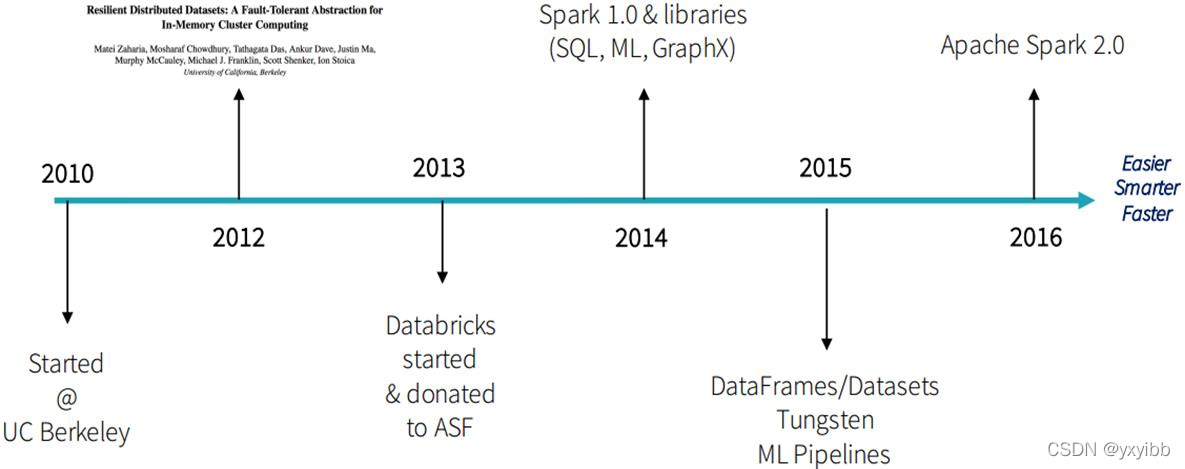

2.1.2誕生

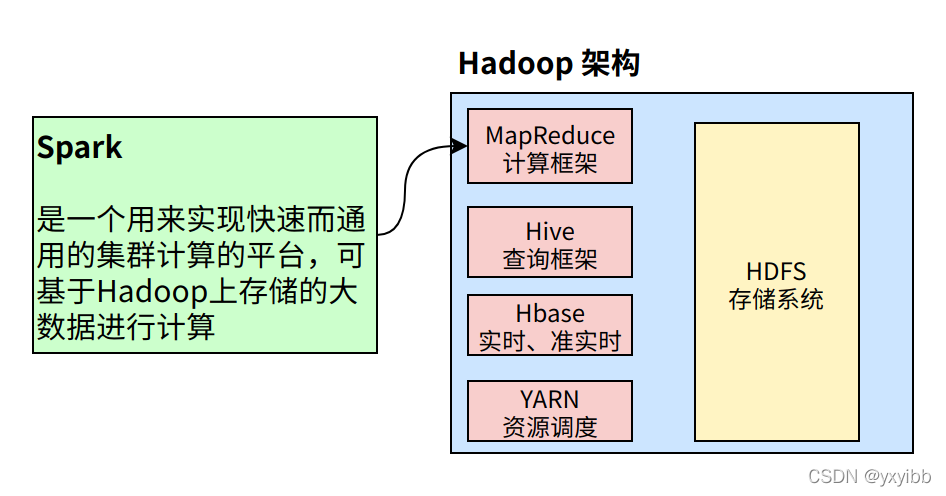

2.1.3Spark與Hadoop、MapReduce、HDFS的關系

1.hadoop：

• HDFS讀取輸入data
• Map使用用戶定義的mapper func，結果寫入磁盤
• Reduce從各Maping機器讀取Map計算的中間結果，使用reduce func，結果寫會HDFS

• 三次讀寫，高度依賴磁盤讀寫

2.Spark

• 基于性能更高的記憶體存盤來進行資料存盤和讀寫
• 缺乏對資料存盤的支持，沒有分布式檔案系統（HDFS），只能依賴外部資料源

3.異同

• 都是大資料框架
• hadoop
  • 分布式資料基礎措施，將巨大的資料集分派到一個集群中的多個節點進行存盤
  • 計算處理的功能
• spark
  • 對分布式存盤的大資料進行處理的工具
  • SparkCore看做是MapReduce的競品
  • 不會分布式存盤

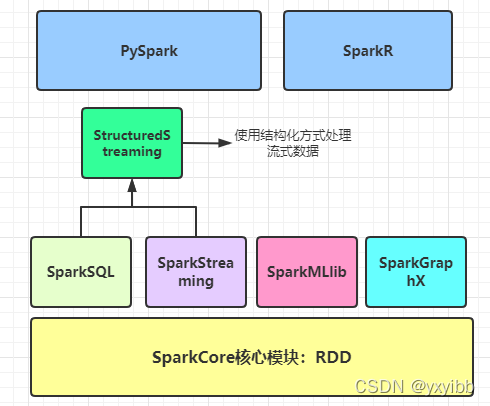

2.1.4生態體系

Spark是一個用來實作快速且通用的集群計算平臺

• 速度：在記憶體中進行計算，可以面向海量資料進行分析處理；
• 通用：針對任何業務型別分析進行處理
  • SparkCore離線批處理
  • SparkSQL互動式分析，支持SQL陳述句
  • SparkStreaming，實時流資料處理
  • MLlib，支持機器學習
  • GraphX，支持圖計算
  • StructuredStreamig流式處理


2.2編程模型-核心

2.2.1RDD概述

彈性資料集（Resilient Distributed Datasets）的縮寫

• mr，面向程序的大資料計算，如何將計算邏輯用Map和Reduce實作，輸入輸出是什么
• spark，面向物件（大資料抽象為一個RDD物件）編程，在RDD上計算至最后的結果

2.2.2RDD定義

• 分布式記憶體
• 只讀的記錄磁區集合
• 橫跨集群所有節點進行并行計算
• spark建立在抽象RDD上，統一算子進行運算

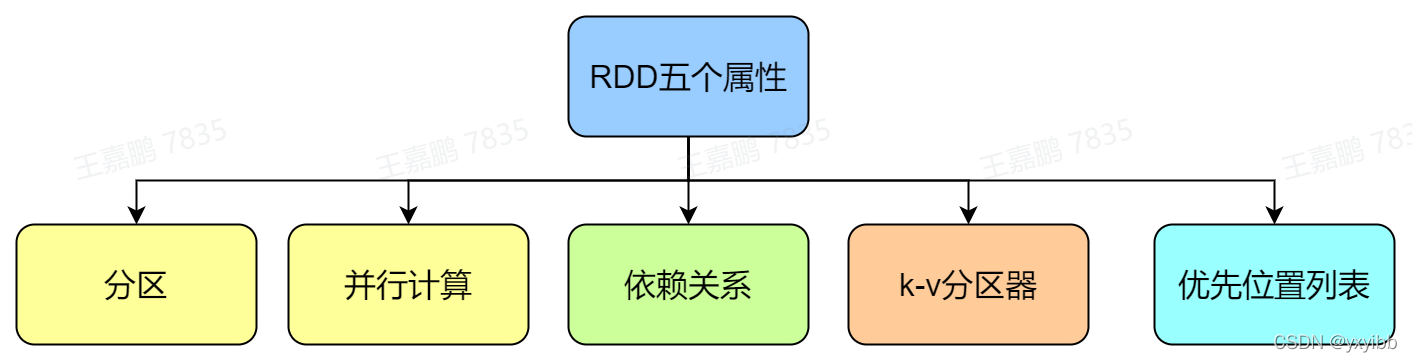

2.2.3RDD五大特性

1.磁區

• 計算以磁區為單位，分配到多個機器并行計算
• 從HDFS取數，spark使用位置資訊，將計算作業就近發機器減少跨網路傳輸資料量

2.可并行計算

• 一個磁區一個計算任務Task
• 每個磁區有計算函式（計算算子）
• 以分片為基本單位并行計算
• RDD的磁區數決定著并行計算的數量

3.依賴關系

• 依賴關系串列構建RDD
• 容錯機制，出錯可重建RDD

4.k-v資料的RDD磁區器

• Partitioner磁區器決定磁區策略
  • Hash磁區
  • Range磁區
  • 自定義磁區
• 針對k-v形式，從0到 numPartitions-1區間內映射每一個key到partition ID上

5.每個磁區有一個優先位置串列

• 磁區位置串列會存盤每個Partition的優先位置，如果讀取的是HDFS檔案，這個串列保存的就是每個磁區所在的block塊的位置
• 盡可能將任務分配到處理資料的資料塊位置

2.2.4RDD操作函式

1. 轉換transformation，回傳值是RDD

   • map(func)計算
   • filter(func)過濾
   • union(otherDataset)合并
   • reduceByKey(func, [numPartitions])根據key聚合
   • join(otherDataset, [numPartitions])連接資料集
   • groupByKey([numPartitions])分組

2. 執行action，不回傳RDD

3. spark以RDD為單位，對大資料分片計算，每個RDD分片分到一個執行行程處理

4. 轉換操作

   • 轉換操作產生的RDD不會出現新的分片情況：
     • RDD資料分片，經過map或者filter轉換操作后，其結果還在當前的分片中
     • 物理上，Spark只有在產生新的RDD分片時候，才會真的生成一個RDD，Spark的這種特性也被稱作惰性計算；
   • 轉換操作產生的RDD會產生新的分片情況：
     • reduceByKey，來自不同分片的相同key 必須聚合在一起進行操作，這樣就會產生新的RDD分片
     • 是否會產生新的RDD分片，并不是根據轉換函式名就能判斷出來的

2.3架構原理

• 移動計算而非移動資料
• 通過DAG來實作計算

2.3.1計算階段

• 根據應用的復雜程度，將程序分割成更多的計算階段（stage），這些計算階段組成一個有向無環圖（DAG），Spark任務調度器根據DAG的依賴關系執行計算階段（stage）

• Spark快：大量的迭代計算，產生數萬個計算階段，這些計算階段在一個應用中處理完成

• 有向無環圖，即是說不同階段的依賴關系是有向的

  • 計算程序沿著依賴關系方向
  • 依賴關系不是環形依賴，否則死回圈

    • 執行階段1和階段2后，再執行階段3

• Spark大資料應用的計算程序：

  1. 根據程式初始化DAG
  2. 由DAG再建立依賴關系
  3. 根據依賴關系順序執行各個計算階段

• Spark 作業調度執行核心是DAG

  • DAG可以得出 整個應用就被切分成哪些階段以及每個階段的依賴關系
  • 每個階段要處理的資料量生成相應的任務集合（TaskSet）
  • 每個任務都分配一個任務行程去處理

• DAGScheduler組件負責應用DAG的生成和管理

  • 根據程式代碼生成DAG
  • 將程式分發到分布式計算集群
  • 按計算階段的先后關系調度執行

2.3.2劃分計算階段

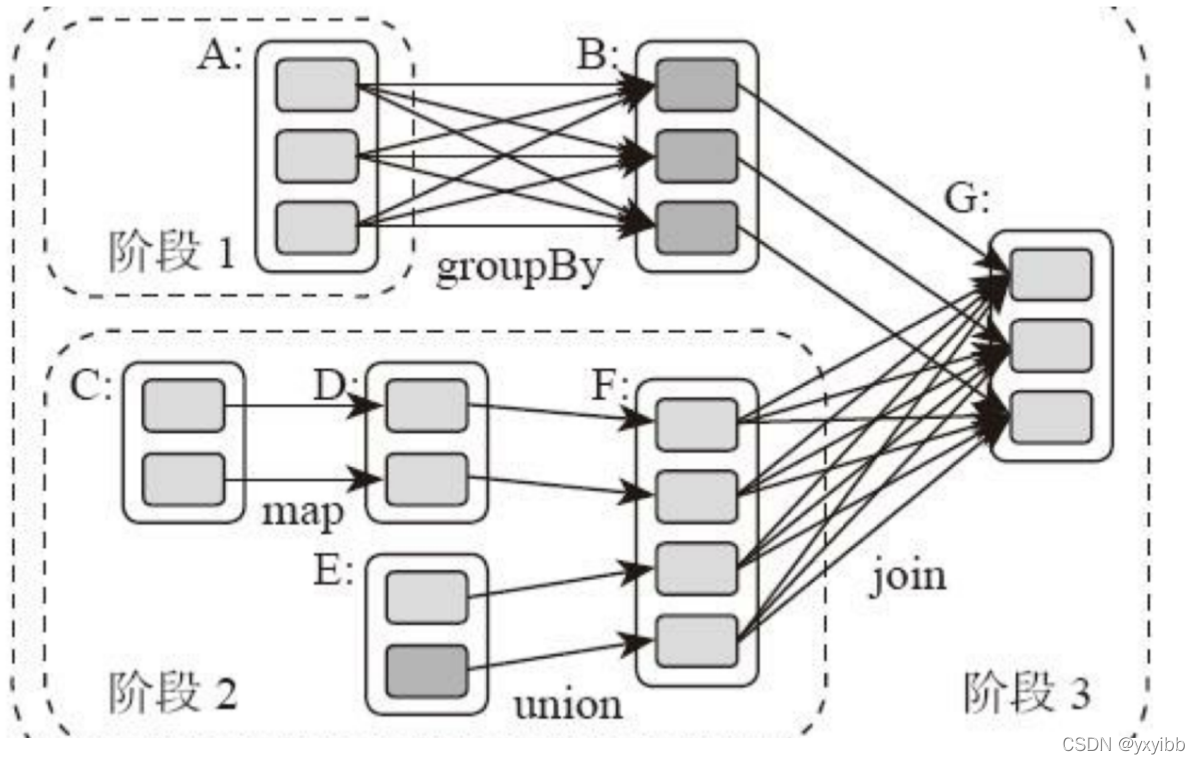

#上圖DAG
rddB = rddA.groupBy(key)
rddD = rddC.map(func)
rddF = rddD.union(rddE)
rddG = rddB.join(rddF)
#4個函式，三個階段

• RDD之間的轉換連接線呈現多對多交叉連接的時候，就會產生新的階段
• 一個RDD表示一個資料集，一個資料集中的多個資料分片需要進行磁區傳輸，寫入到另一個資料集的不同分片中
• Spark中計算階段劃分的依據是Shuffle
• 從資料集跨越，由多個磁區傳輸的程序，叫做Shuffle
• Shuffle將資料進行重新組合，把相同key的資料放一起，因為新的聚合、關聯，產生新的計算階段
• 不需要Shuffle的依賴，稱為窄依賴，需要Shuffle的依賴，稱為寬依賴，

MR與Spark效率比較：

• 本質：
  • MapReduce根據Shuffle將大資料計算分為Map和Reduce兩個階段
  • Spark將前一個的Reduce和后一個的Map進行連接，當作一個階段進行計算，從而形成了一個更高效流暢的計算模型
  • 本質是Map和Reduce，但多個計算階段依賴執行的方案可以有效減少對HDFS的訪問（落盤），減少作業的調度執行次數
• 存盤方式：
  • 使用磁盤存盤Shuffle程序的資料
  • Spark優先使用記憶體進行資料存盤（RDD也優先存于記憶體）

2.3.3作業管理

1. DAGScheduler遇到Shuffle時，會生成一個計算階段
2. 遇到action函式時，會生成一個作業（Job）
3. RDD里的每個資料分片，Spark都會創建一個計算任務進行處理，一個計算階段會包含多個計算任務（Task）
   • 一個作業至少包含一個計算階段
   • 每個計算階段由多個任務組成
   • 這些任務（Task）組成一個任務集合
4. DAGScheduler根據代碼生成DAG圖，Spark的任務調度以任務為單位進行分配，將任務分配到分布式集群的不同機器上執行，

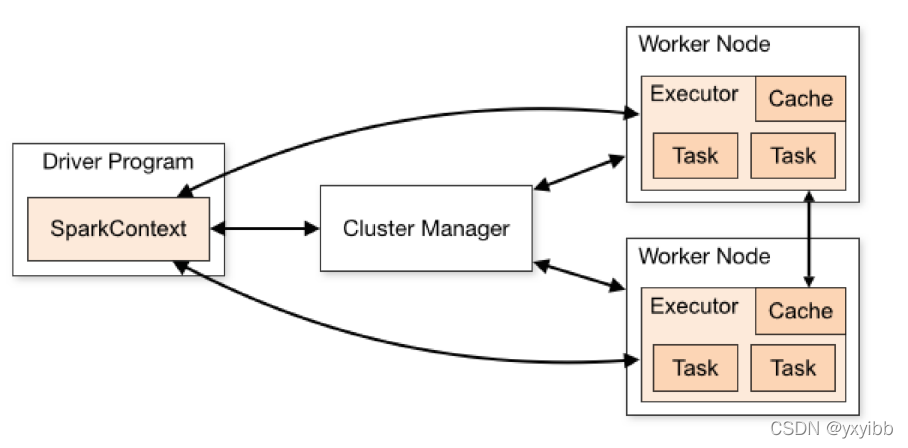

2.3.4執行程序

• spark支持多種部署方案（Standalone、Yarn、Mesos等）
• 不同的部署方案核心功能和運行流程基本一樣，只是不同組件角色命名不同，


1. JVM啟動應用程式（Driver行程）

   • Driver呼叫SparkContext初始化執行配置和輸入資料
   • SparkContext啟動DAGScheduler構造執行的DAG圖，切分成計算任務這樣的最小執行單位

2. Driver向Cluster Manager請求計算資源，用于DAG的分布式計算

   • ClusterManager收到請求以后，將Driver的主機地址等資訊通知給集群的所有計算節點Worker Node

3. Worker收到資訊

   • 根據Driver的主機地址，向Driver通信并注冊，然后根據自己的空閑資源向Driver通報可以領用的任務數
   • Driver根據DAG圖向注冊的Worker分配任務

2.4實戰應用

1. spark local模式安裝
2. WordCount為例，查看SparkRDD執行流程
