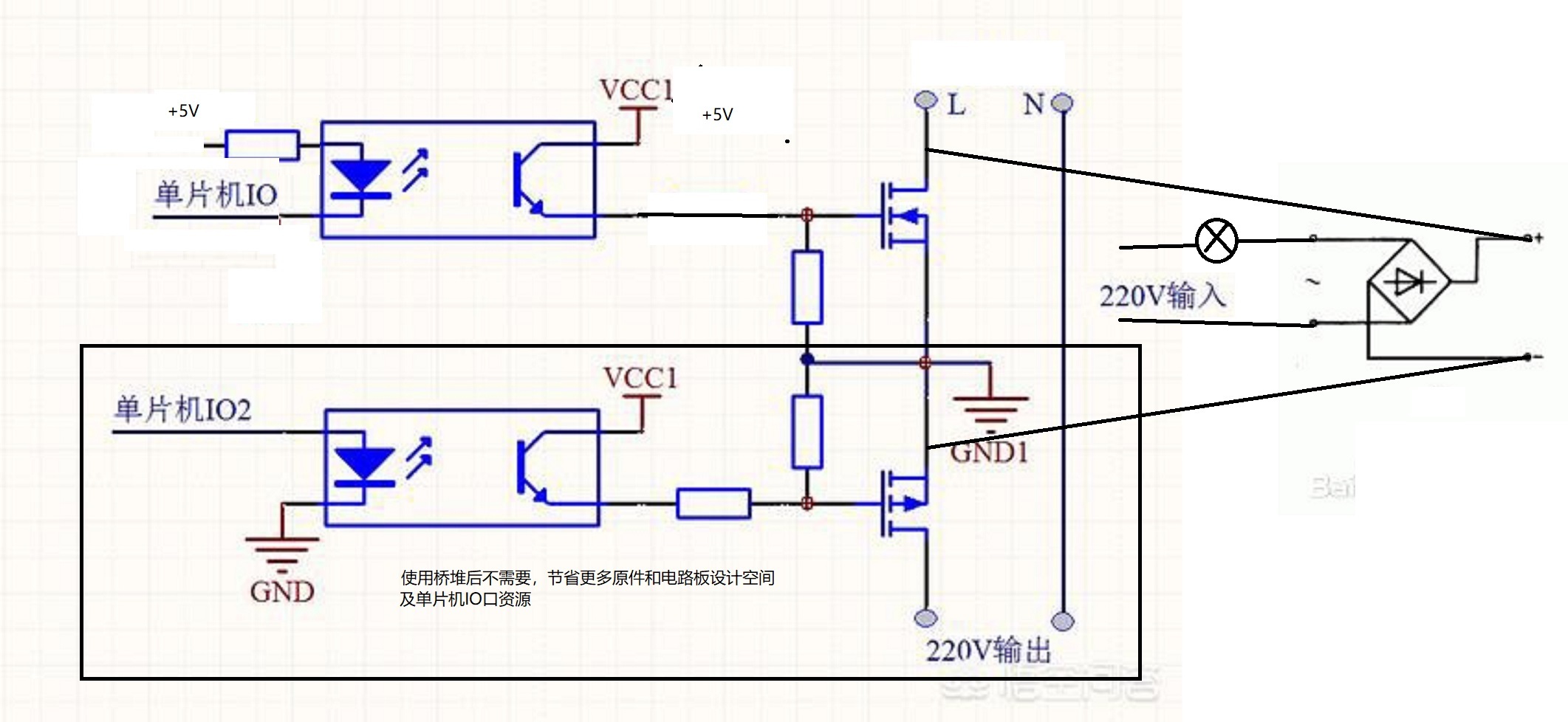

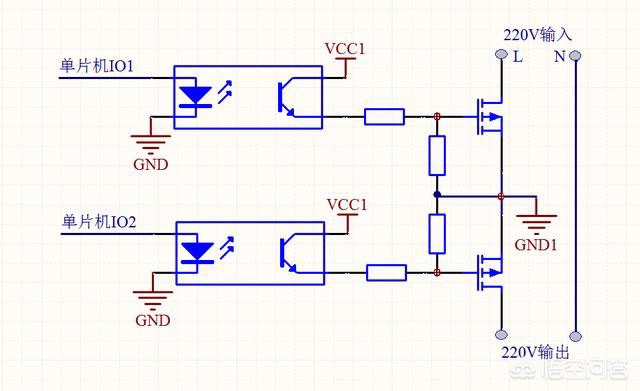

如此圖，為什么mos開關沒有導通，只要一上220V交流，輸出端就能測到190~200V左右的交流電壓，mos開關導通之后，輸出端電壓就變成220V左右了。總感覺mos開關控制是沒問題的，為什么開關未打開，輸出端就會有輸出電壓呢？求大神指教。
uj5u.com熱心網友回復：
不如直接用雙向可控硅或繼電器或交流固體繼電器!這電路是你設計的?你能說出設計理由,及電流流向?
uj5u.com熱心網友回復：
為啥不可以……先光電隔離，再經過大功率雙mos，雙mis是為了防止寄生二極管反向漏電。uj5u.com熱心網友回復：
求問為何會出現這種情況呢，選型雙Nmos的耐壓值可到650V，也不會擊穿啥的啊uj5u.com熱心網友回復：
你把交流電正負半周電流如何流過管子用箭頭畫出來？uj5u.com熱心網友回復：
負半周是地到Nmos的漏極uj5u.com熱心網友回復：
哥能回答我的問題嗎？一直在問我uj5u.com熱心網友回復：
你上面的描述已經清楚，2個串聯為了防止寄生二極管在某半周導通不受控制但是你不懂的如何使用該器件，看個圖
再看你的光耦電極性施加給管子的是什么電壓，能讓管子正常作業？要使用器件至少要了解它的導通條件！

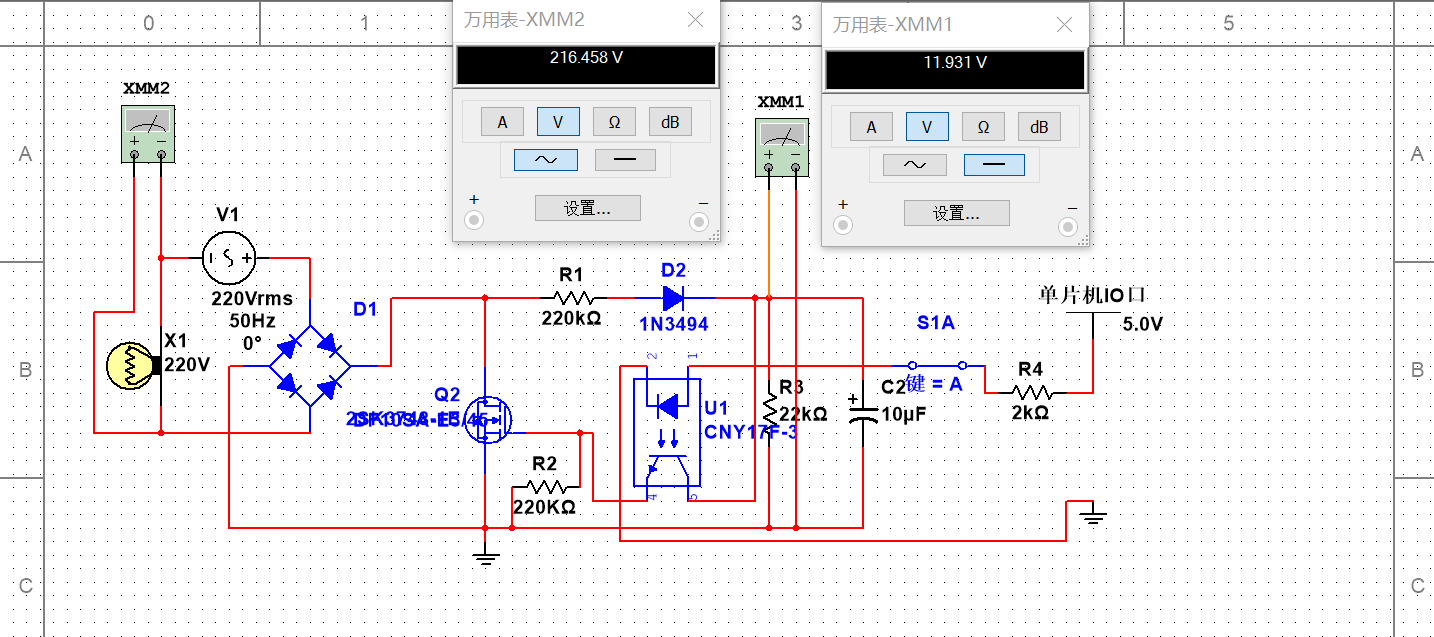

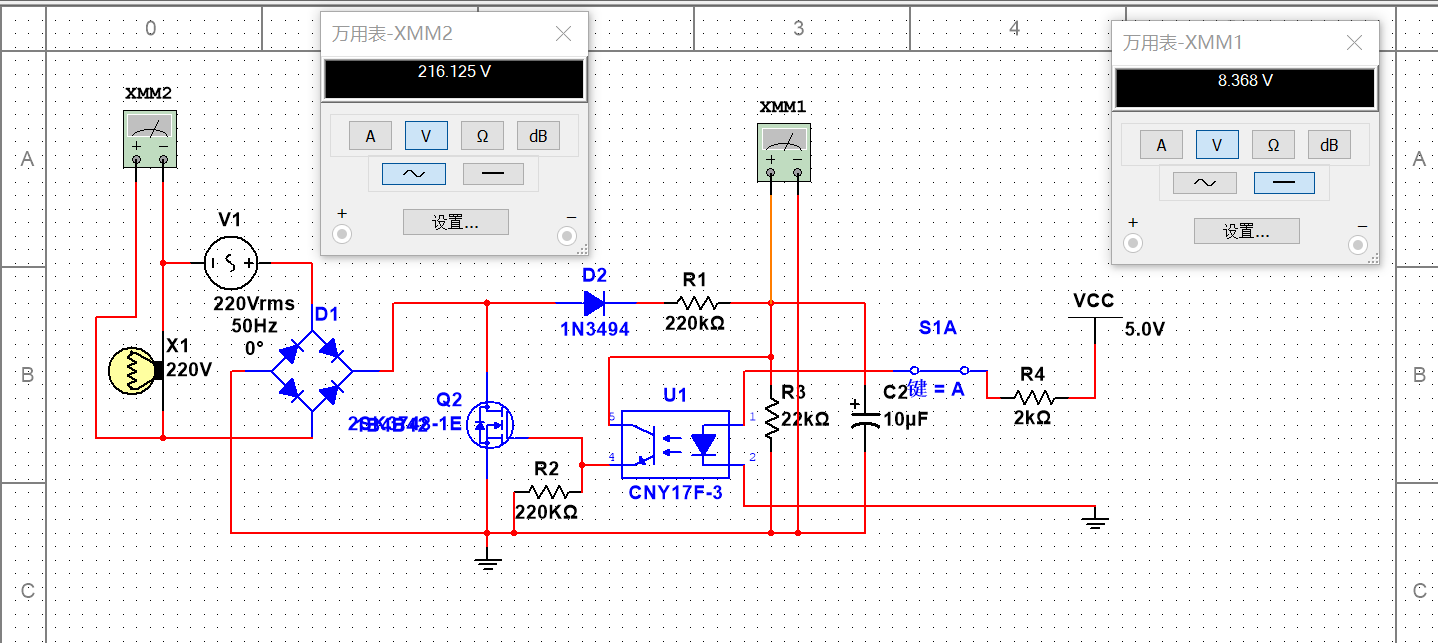

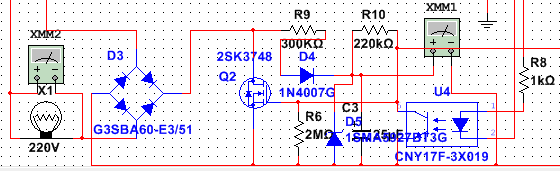

事實上要想讓寄生二極管不影響電路控制，只要加個橋堆即可，比你使用第2個場效應管更經濟。
分析電流流向是很容易的，設L為+此時上面管子經寄生二極管導通，輸出端經負載給下面的管子施加了可作業電壓，然而你設計的控制電壓此時是什么？反過來當L為-時下面一個管子經過負載經過寄生二極管導通對不？
正是要你說出你是怎么控制管子的。
電路由于寄生電容的存在或許會產生導通條件在高壓時。
uj5u.com熱心網友回復：
假設用數字萬用表測量可能是個虛電壓，加負載測量一下電壓看你的電路是否按你的設計意圖正常作業？uj5u.com熱心網友回復：
如果正常的話，輸出端就該是220v交流，我給它加了負載電風扇，然后用示波器差分探頭測的，mos開關不導通時，負載兩段還是可以測出電壓，但是這個電壓帶不動電風扇負載大概190v左右，而mos導通后的輸出電壓是可以使風扇運轉的uj5u.com熱心網友回復：
uj5u.com熱心網友回復：
如果VGS電壓一直為低，MOS輸出電容漏電過來，在輸出端接一個1W左右的假負載電阻，再使用萬用表測驗下，應該沒有電壓。uj5u.com熱心網友回復：
兄弟，你這個能實作調節220V來調可控硅電源或者鎢絲燈嗎？我最近在弄一個這樣的方案，求分享uj5u.com熱心網友回復：
我有抄手上的MOS管背靠背的控制電路，要一起研究下嗎？我看不懂uj5u.com熱心網友回復：
hi，我也在看類似電路。跟你的很像。我想問，這個mos管的源極接地后，交流電電壓怎么流過最后一個mos管道輸出極的啊。中間源極這里接了地，交流電不會直接流向地？對交流電不熟悉。uj5u.com熱心網友回復：
uj5u.com熱心網友回復：
uj5u.com熱心網友回復：
剛設計出來的電路
uj5u.com熱心網友回復：
樓主的問題應該解決了吧，我最近也遇到了這個問題，不過我們的應用不太一樣，我們是做信號的切入與斷開的。背靠背的雙MOSFET的確存在樓主說的這個現象，就是不讓MOSFET導通，仍然能在輸出端測到電壓。但是這個電壓就是耦合過來的信號，它幾乎不能傳遞功率，在關閉時甚至不能點亮幾十瓦的燈泡。所以不用擔心，可以實作你對220V電壓切入與斷開的作用。uj5u.com熱心網友回復：
MOS能反向導通？uj5u.com熱心網友回復：
直接用繼電器會簡單些的，也更可靠！uj5u.com熱心網友回復：
VCC1與VCC2是220V交流輸入？uj5u.com熱心網友回復：
我聽說天上的雄鷹不會去抓水里的青蛙，山上的猛虎不會去抓河里的鯉魚，這是因為得到的好處遠遠比不上付出的代價。
如果你的電流在1A左右，雙Nmos的價格大約要2元，繼電器的成本大約是0.8元。用2元的成本實作1元的功能，難道不是很奇怪的事情嗎？
uj5u.com熱心網友回復：
這個地線畫得有問題。uj5u.com熱心網友回復：
剛看這個電路就覺得太繁瑣了,也就是靠2只相反的管子串聯實作開關,交流電半周通過一個管子的寄生二極管導通+另一個管子導通形成通路,若管子耐壓足夠的話,應該說漏電流很小,但畢竟還是有微小的漏電流,大家都知道測量電壓的儀表內阻盡量大,測量電流的內阻盡量小.因此,可能的原因是測量到漏電流引起的電壓,或者是管子的耐壓不夠,其實2個管子的耐壓同樣要達到400才可以不能減半,控制2個管子要對應零點也需對應正負半周,因此覺得反而累贅了,不如直接控制一個管子簡便.uj5u.com熱心網友回復：
另外一個就是這樣的電路設計需要另外電源施加到柵極,更顯得麻煩.轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/42487.html
