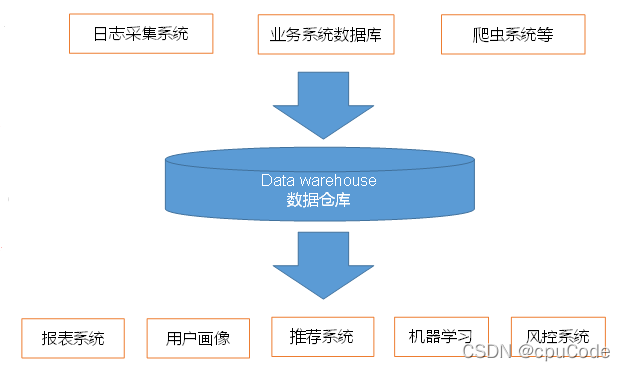

資料倉庫概念

資料倉庫（Data Warehouse )是為企業所有決策制定程序，提供所有系統資料的戰略集合

通過對資料倉庫中資料的分析，可以幫助企業，改進業務、控制成本、提高產品質量等，

資料倉庫，并不是資料的最終目的地，而是為資料最終的目的地做好準備，

這些準備包括對資料的：

• 清洗
• 轉義
• 分類
• 重組
• 合并
• 拆分
• 統計

專案需求及架構設計

專案需求分析

專案需求 :

• 用戶行為資料采集平臺搭建
• 業務資料采集平臺搭建
• 資料倉庫維度建模
• 分析，設備、會員、商品、地區、活動等電商核心主題，統計的報表指標近100個
• 采用即席查詢工具，隨時進行指標分析
• 對集群性能進行監控，發生例外需要報警
• 元資料管理
• 質量監控

專案框架

技術選型

資料采集傳輸：Flume，DataX , Maxwell , Kafka , Sqoop

資料存盤：MySql ，HDFS，HBase，Redis , MongoDB

資料計算：Hive，Spark，Flink , Tez , Strom

資料查詢：Presto，Kylin，Impala , DataX

資料可視化：Superset , QuickBI , DataV

任務調度：DolphinScheduler、Azkaban、Oozie

集群監控：Zabbix

元資料管理：Atlas

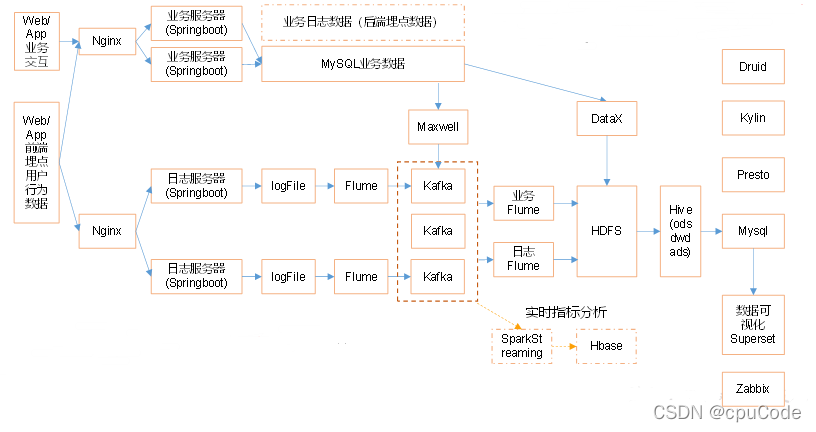

系統資料流程設計

業務互動資料：業務流程中產生的登錄、訂單、用戶、商品、支付等相關的資料，通常存盤在 DB 中，如 : Mysql、Oracle

埋點用戶行為資料 : 用戶在使用產品程序中 ，與客戶端產品互動程中產生的資料 , 如 : 頁面瀏覽、點擊、停留、評論、點贊、收藏

框架版本選型

Apache：運維麻煩，組件間兼容性需要自己調研，（一般大廠使用，技術實力雄厚，有專業的運維人員）（建議使用）

CDH：：國內使用最多的版本，但CM不開源，今年開始要收費，一個節點1萬美金

HDP：開源，可以進行二次開發，但是沒有CDH穩定，國內使用較少

框架選型盡量不要選擇最新的框架 , 選擇最新框架半年前左右的穩定版

服務器選型

物理機：

• 以128G記憶體，20核物理CPU，40執行緒，8THDD和2TSSD硬碟，戴爾品牌單臺報價4W出頭，一般物理機壽命5年左右
• 需要有專業的運維人員，平均一個月1萬，電費也是不少的開銷

云主機：

• 以阿里云為例，差不多相同配置，每年5W，主要磁盤貴
• 很多運維作業都由阿里云完成，運維相對較輕松

企業選擇 :

• 金融有錢公司和阿里沒有直接沖突的公司選擇阿里云
• 中小公司、為了融資上市，選擇阿里云，拉倒融資后買物理機
• 有長期打算，資金比較足，選擇物理機

集群資源規劃設計

（假設：每臺服務器 8T 磁盤，128G 記憶體）

• 每天榷訓躍用戶 100 萬，每人一天平均 100 條：100萬 * 100條 = 1億條
• 每條日志 1K 左右，每天 1 億條：100000000 / 1024 / 1024 = 約100G
• 半年內不擴容服務器來算：100G * 180天 = 約18T
• 保存 3 副本：18T * 3 = 54T
• 預留20% 30%Buf = 54T / 0.7 = 77T

約 8T * 10 臺服務器

集群服務器規劃 :

用戶行為日志

用戶行為日志概述

用戶行為日志的內容 : 用戶的各項行為資訊以及行為所處的環境資訊

收集資訊的目的 : 優化產品和為各項分析統計指標提供資料支撐

收集這些資訊的手段 : 埋點

埋點方式 :

• 有代碼埋點（前端/后端）
• 可視化埋點
• 全埋點

代碼埋點 : 通過呼叫埋點SDK函式，在需要埋點的業務邏輯功能位置呼叫介面，上報埋點資料，如 : 我們對頁面中的某個按鈕埋點后，當這個按鈕被點擊時，可以在這個按鈕對應的 OnClick 函式里面呼叫SDK提供的資料發送介面，來發送資料 ( 業務處理 )

可視化埋點 : 只需要研發人員集成采集 SDK，不需要寫埋點代碼，業務人員就可以通過訪問分析平臺的“圈選”功能，來“圈”出需要對用戶行為進行捕捉的控制元件，并對該事件進行命名，圈選完畢后，這些配置會同步到各個用戶的終端上，由采集 SDK 按照圈選的配置自動進行用戶行為資料的采集和發送 ( 花錢 )

全埋點 : 通過在產品中嵌入SDK，前端自動采集頁面上的全部用戶行為事件，上報埋點資料，相當于做了一個統一的埋點，然后再通過界面配置哪些資料需要在系統里面進行分析 ( 大公司 )

用戶行為日志內容

收集和分析的用戶行為資訊 :

• 頁面瀏覽記錄
• 動作記錄
• 曝光記錄
• 啟動記錄
• 錯誤記錄

頁面瀏覽記錄

頁面瀏覽記錄 : 記錄訪客對頁面的瀏覽行為

瀏覽行為的環境資訊 :

• 用戶資訊
• 時間資訊
• 地理位置資訊
• 設備資訊
• 應用資訊
• 渠道資訊
• 頁面資訊

動作記錄

動作記錄 : 記錄的是用戶的業務操作行為

業務操作行為的環境資訊 :

• 用戶資訊
• 時間資訊
• 地理位置資訊
• 設備資訊
• 應用資訊
• 渠道資訊
• 動作目標物件資訊

曝光記錄

曝光記錄 : 曝光行為

曝光行為的環境資訊 :

• 用戶資訊
• 時間資訊
• 地理位置資訊
• 設備資訊
• 應用資訊
• 渠道資訊
• 曝光物件資訊等

啟動記錄

啟動記錄 : 用戶啟動應用的行為

啟動行為的環境資訊 :

• 用戶資訊
• 時間資訊
• 地理位置資訊
• 設備資訊
• 應用資訊
• 渠道資訊
• 啟動型別
• 開屏廣告資訊

錯誤記錄

錯誤記錄 : 記錄用戶在使用應用程序中的報錯行為

報錯行為的環境資訊 :

• 用戶資訊
• 時間資訊
• 地理位置資訊
• 設備資訊
• 應用資訊
• 渠道資訊
• 可能與報錯相關的頁面資訊
• 動作資訊
• 曝光資訊
• 動作資訊

用戶行為日志格式

日志結構分為兩類 :

• 頁面日志
• 啟動日志

頁面日志

頁面日志 : 以頁面瀏覽為單位，即一個頁面瀏覽記錄，生成一條頁面埋點日志

一條完整的頁面日志包含，一個頁面瀏覽記錄，若干個用戶在該頁面所做的動作記錄，若干個該頁面的曝光記錄，以及一個在該頁面發生的報錯記錄

頁面日志環境資訊 :

• 用戶資訊
• 時間資訊
• 地理位置資訊
• 設備資訊
• 應用資訊
• 渠道資訊

{
	"common": {                      -- 環境資訊
		"ar": "230000",              -- 地區編碼
		"ba": "iPhone",              -- 手機品牌
		"ch": "Appstore",            -- 渠道
		"is_new": "1",				 --是否首日使用，首次使用的當日，該欄位值為1，過了24:00，該欄位置為0，
		"md": "iPhone 8",            -- 手機型號
		"mid": "YXfhjAYH6As2z9Iq",   -- 設備id
		"os": "iOS 13.2.9",          -- 作業系統
		"uid": "485",                -- 會員id
		"vc": "v2.1.134"             -- app版本號
	},
	"actions": [{                     --動作(事件)
		"action_id": "favor_add",     --動作id
		"item": "3",                  --目標id
		"item_type": "sku_id",        --目標型別
		"ts": 1585744376605           --動作時間戳
	}
	],
	"displays": [{
		"displayType": "query",        -- 曝光型別
		"item": "3",                   -- 曝光物件id
		"item_type": "sku_id",         -- 曝光物件型別
		"order": 1,                    --出現順序
		"pos_id": 2                    --曝光位置
	},{
		"displayType": "promotion",
		"item": "6",
		"item_type": "sku_id",
		"order": 2,
		"pos_id": 1
	},{
		"displayType": "promotion",
		"item": "9",
		"item_type": "sku_id",
		"order": 3,
		"pos_id": 3
	},{
		"displayType": "recommend",
		"item": "6",
		"item_type": "sku_id",
		"order": 4,
		"pos_id": 2
	},{
		"displayType": "query ",
		"item": "6",
		"item_type": "sku_id",
		"order": 5,
		"pos_id": 1
	}
	],
	"page": {                       --頁面資訊
		"during_time": 7648,        -- 持續時間毫秒
		"item": "3",                -- 目標id
		"item_type": "sku_id",      -- 目標型別
		"last_page_id": "login",    -- 上頁型別
		"page_id": "good_detail",   -- 頁面ID
		"sourceType": "promotion"   -- 來源型別
	},
	"err":{                     --錯誤
		"error_code": "1234",      --錯誤碼
		"msg": "***********"       --錯誤資訊
	},
	"ts": 1585744374423  --跳入時間戳
}

啟動日志

啟動日志以啟動為單位，及一次啟動行為，生成一條啟動日志

一條完整的啟動日志包括一個啟動記錄，一個本次啟動時的報錯記錄，以及啟動時所處的環境資訊

• 用戶資訊
• 時間資訊
• 地理位置資訊
• 設備資訊
• 應用資訊
• 渠道資訊

{
	"common": {
		"ar": "370000",
		"ba": "Honor",
		"ch": "wandoujia",
		"is_new": "1",
		"md": "Honor 20s",
		"mid": "eQF5boERMJFOujcp",
		"os": "Android 11.0",
		"uid": "76",
		"vc": "v2.1.134"
	},
	"start": {
		"entry": "icon",          --icon手機圖示  notice 通知   install 安裝后啟動
		"loading_time": 18803,    --啟動加載時間
		"open_ad_id": 7,          --廣告頁ID
		"open_ad_ms": 3449,       -- 廣告總共播放時間
		"open_ad_skip_ms": 1989   --  用戶跳過廣告時點
	},
	"err":{                        --錯誤
		"error_code": "1234",      --錯誤碼
		"msg": "***********"       --錯誤資訊
	},
	"ts": 1585744304000
}

模擬生成用戶行為日志

環境準備

JDK準備

卸載現有JDK（3臺節點）

sudo rpm -qa | grep -i java | xargs -n1 sudo rpm -e --nodeps

在 Linux 系統下的 opt 目錄中查看軟體包是否匯入成功

ls /opt/software/

解壓 JDK 到 /opt/module 目錄下

tar -zxvf jdk-8u212-linux-x64.tar.gz -C /opt/module/

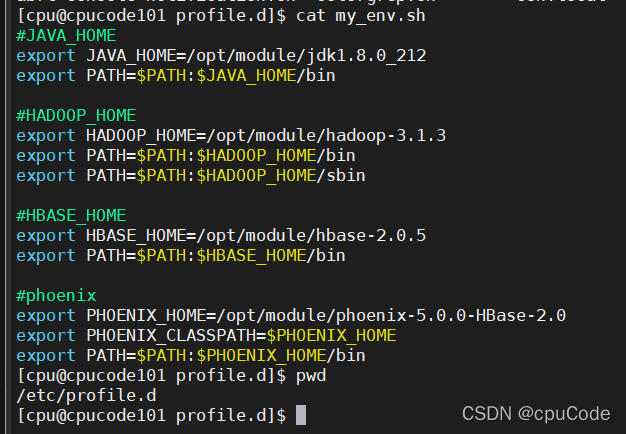

配置JDK環境變數

新建 /etc/profile.d/my_env.sh 檔案

sudo vim /etc/profile.d/my_env.sh

添加如下內容，然后保存（:wq）退出

#JAVA_HOME
export JAVA_HOME=/opt/module/jdk1.8.0_212
export PATH=$PATH:$JAVA_HOME/bin

讓環境變數生效

source /etc/profile.d/my_env.sh

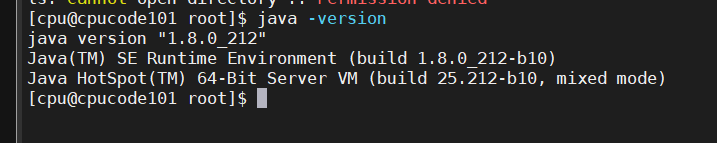

測驗JDK是否安裝成功

java -version

分發JDK

xsync /opt/module/jdk1.8.0_212/

分發環境變陣列態檔

sudo /home/cpu/bin/xsync /etc/profile.d/my_env.sh

分別在 cpucode102、cpucode103 上執行 source

source /etc/profile.d/my_env.sh

環境變數配置說明

Linux 的環境變數可在多個檔案中配置 :

• /etc/profile
• /etc/profile.d/*.sh
• ~/.bashrc
• ~/.bash_profile

bash的運行模式 :

• login shell : 通過終端，輸入用戶名、密碼，登錄系統
• non-login shell

login shell 啟動時會加載 /etc/profile ，~/.bash_profile ，~/.bashrc

non-login shell 啟動時會加載 ~/.bashrc

模擬資料

上傳模擬器

將 application.yml 、gmall2020-mock-log-2021-10-10.jar 、path.json 、logback.xml 上傳到 cpucode101 的 /opt/module/applog 目錄下

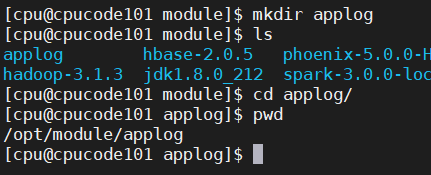

創建 applog 路徑

mkdir /opt/module/applog

組態檔說明

• application.yml檔案

根據需求生成對應日期的用戶行為日志

# 外部配置打開
logging.config: "./logback.xml"
#業務日期
mock.date: "2020-06-14"

  #模擬資料發送模式
mock.type: "log"
#mock.type: "http"
#mock.type: "kafka"
  #http模式下，發送的地址
mock.url: "http://localhost:8090/applog"

mock:
  kafka-server: "hdp1:9092,hdp2:9092,hdp3:9092"
  kafka-topic: "ODS_BASE_LOG"

  #啟動次數
mock.startup.count: 200
  #設備最大值
mock.max.mid: 1000000
  #會員最大值
mock.max.uid: 1000
  #商品最大值
mock.max.sku-id: 35
  #頁面平均訪問時間
mock.page.during-time-ms: 20000
  #錯誤概率 百分比
mock.error.rate: 3
  #每條日志發送延遲 ms
mock.log.sleep: 20
  #商品詳情來源  用戶查詢，商品推廣，智能推薦, 促銷活動
mock.detail.source-type-rate: "40:25:15:20"

#領取購物券概率
mock.if_get_coupon_rate: 75

#購物券最大id
mock.max.coupon-id: 3

  #搜索關鍵詞
mock.search.keyword: "圖書,小米,iphone11,電視,口紅,ps5,蘋果手機,小米盒子"

# 男女瀏覽商品比重（35sku)
mock.sku-weight.male: "10:10:10:10:10:10:10:5:5:5:5:5:10:10:10:10:12:12:12:12:12:5:5:5:5:3:3:3:3:3:3:3:3:10:10"
mock.sku-weight.female: "1:1:1:1:1:1:1:5:5:5:5:5:1:1:1:1:2:2:2:2:2:8:8:8:8:15:15:15:15:15:15:15:15:1:1"

• path.json

配置訪問路徑，可以根據需求，靈活配置用戶訪問路徑

[
  {"path":["home","good_list","good_detail","cart","trade","payment"],"rate":20 },
  {"path":["home","search","good_list","good_detail","login","good_detail","cart","trade","payment"],"rate":30 },
  {"path":["home","search","good_list","good_detail","login","register","good_detail","cart","trade","payment"],"rate":20 },
  {"path":["home","mine","orders_unpaid","trade","payment"],"rate":10 },
  {"path":["home","mine","orders_unpaid","good_detail","good_spec","comment","trade","payment"],"rate":5 },
  {"path":["home","mine","orders_unpaid","good_detail","good_spec","comment","home"],"rate":5 },
  {"path":["home","good_detail"],"rate":20 },
  {"path":["home"  ],"rate":10 }
]

• logback組態檔

可配置日志生成路徑

<?xml version="1.0" encoding="UTF-8"?>
<configuration>
    <property name="LOG_HOME" value="/opt/module/applog/log" />
    <appender name="console" class="ch.qos.logback.core.ConsoleAppender">
        <encoder>
            <pattern>%msg%n</pattern>
        </encoder>
    </appender>

    <appender name="rollingFile" class="ch.qos.logback.core.rolling.RollingFileAppender">
        <rollingPolicy class="ch.qos.logback.core.rolling.TimeBasedRollingPolicy">
            <fileNamePattern>${LOG_HOME}/app.%d{yyyy-MM-dd}.log</fileNamePattern>
        </rollingPolicy>
        <encoder>
            <pattern>%msg%n</pattern>
        </encoder>
    </appender>
    <!-- 將某一個包下日志單獨列印日志 -->
    <logger name="com.atguigu.gmall2020.mock.log.util.LogUtil"
            level="INFO" additivity="false">
        <appender-ref ref="rollingFile" />
         <appender-ref ref="console" />
    </logger>

    <root level="error"  >
        <appender-ref ref="console" />
        <!-- <appender-ref ref="async-rollingFile" />  -->
    </root>
</configuration>

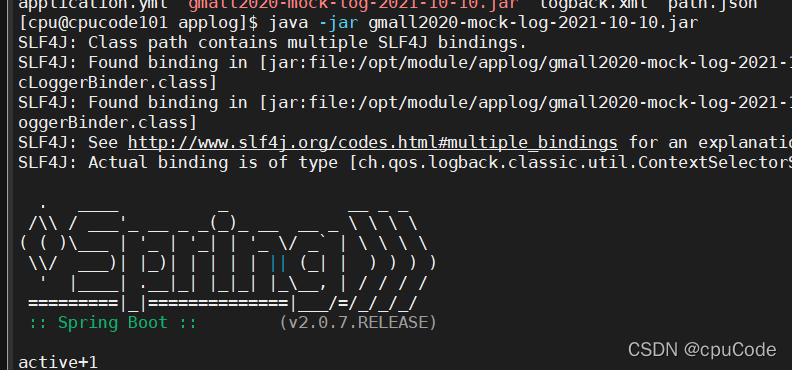

生成日志

進入到 /opt/module/applog 路徑，執行以下命令

java -jar gmall2020-mock-log-2021-10-10.jar

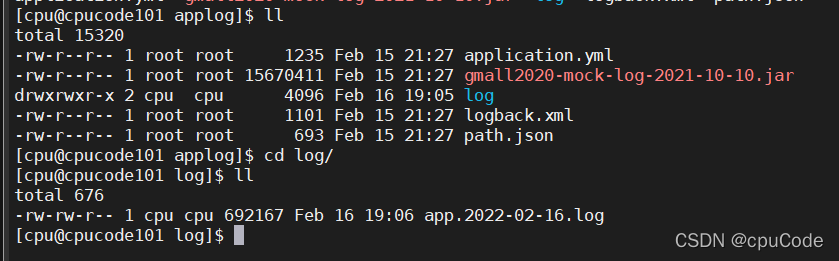

在 /opt/module/applog/log 目錄下查看生成日志

ll

集群日志生成腳本

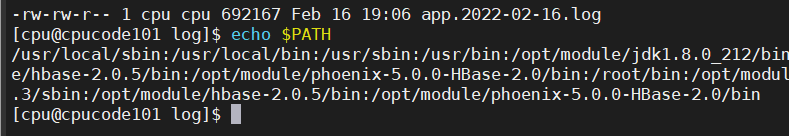

查看環境變數

echo $PATH

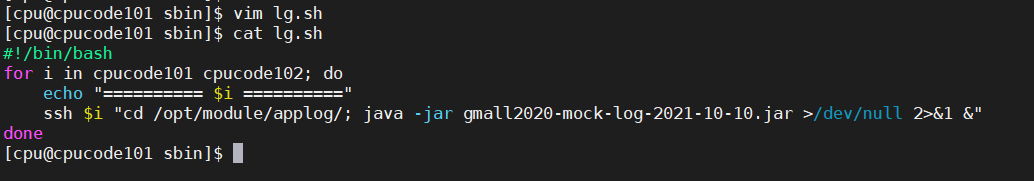

在 /usr/local/sbin 目錄下創建腳本 lg.sh

在腳本中撰寫如下內容

#!/bin/bash
for i in cpucode101 cpucode102; do
    echo "========== $i =========="
    ssh $i "cd /opt/module/applog/; nohup java -jar gmall2020-mock-log-2021-10-10.jar >/dev/null 2>&1 &"
done

• /opt/module/applog/為jar包及組態檔所在路徑
• /dev/null 代表 linux 的空設備檔案，所有往這個檔案里面寫入的內容都會丟失，俗稱“黑洞”

標準輸入0：從鍵盤獲得輸入 /proc/self/fd/0

標準輸出1：輸出到螢屏（即控制臺） /proc/self/fd/1

錯誤輸出2：輸出到螢屏（即控制臺） /proc/self/fd/2

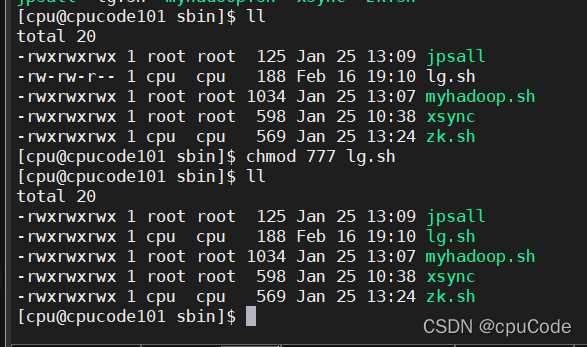

修改腳本執行權限

chmod 777 lg.sh

將 jar 包及組態檔上傳至 cpucode102 的 /opt/module/applog/ 路徑

啟動腳本

lg.sh

分別在 cpucode101、cpucode102 的 /opt/module/applog/log 目錄上查看生成的資料
