一、pinpoint介紹

1.pinpoint簡介

pinpoint是開源在github上的一款APM監控工具，它是由java撰寫的，用于大規模分布式系統的監控；它對性能的影響最小(只增加約3%資源利用率)，安裝agent是無侵入式的，只需要在被測驗的Tomcat中加上3句話，打下探針，就可以監控整套程式了，Pinpoint支持的功能比較豐富，可以支持如下幾種功能：

• 服務拓撲圖：對整個系統中應用的呼叫關系進行了可視化的展示，單擊某個服務節點，可以顯示該節點的詳細資訊，比如當前節點狀態、請求數量等

• 實時活躍執行緒圖：監控應用內活躍執行緒的執行情況，對應用的執行緒執行性能可以有比較直觀的了解

• 請求回應散點圖：以時間維度進行請求計數和回應時間的展示，拖過拖動圖表可以選擇對應的請求查看執行的詳細情況

• 請求呼叫堆疊查看：對分布式環境中每個請求提供了代碼維度的可見性，可以在頁面中查看請求針對到代碼維度的執行詳情，幫助查找請求的瓶頸和故障原因，

• 應用狀態、機器狀態檢查：通過這個功能可以查看相關應用程式的其他的一些詳細資訊，比如CPU使用情況，記憶體狀態、垃圾收集狀態，TPS和JVM資訊等引數，

2.架構組成

pipoint由pinpoint agent、pinpoint collector、pinpoint web、HBase 4部分組成；

• Pinpoint Agent：用于收集應用端監控資料，無侵入式，只需要在啟動命令中加入部分引數即可;

• Pinpoint Collector：資料收集模塊，接收Agent發送過來的監控資料，并存盤到HBase;

• Pinpoint Web：監控展示模塊，展示系統呼叫關系、呼叫詳情、應用狀態等，并支持報警等功能;

• HBase：資料庫，用于保存監控資料；

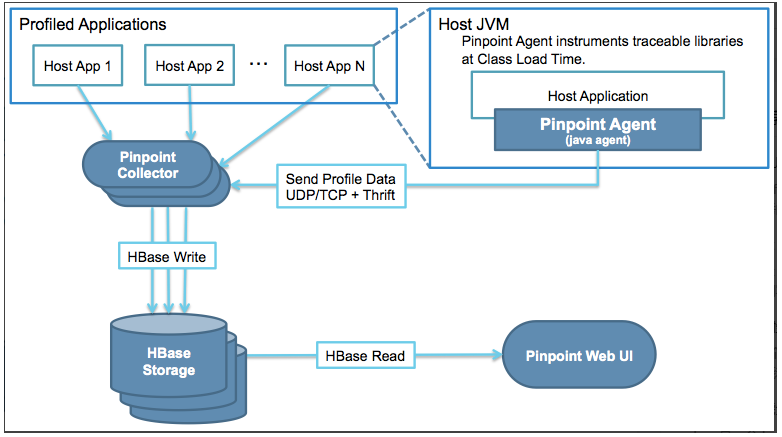

架構圖如下：

二、安裝環境準備

• pinpoint-web-boot-2.3.3.jar（下載地址：https://github.com/naver/pinpoint）
• pinpoint-collector-boot-2.3.3.jar（下載地址：https://github.com/naver/pinpoint）
• pinpoint-agent-2.3.3.tar.gz（下載地址：https://github.com/naver/pinpoint）
• hbase-1.4.9-bin.tar.gz（下載地址：http://archive.apache.org/dist/hbase/1.4.9/）
• hbase-create.hbase（下載地址：https://github.com/pinpoint-apm/pinpoint/tree/master/hbase/scripts）

三、HBase安裝

tar -xzvf hbase-1.4.9-bin.tar.gz

2）修改HBase組態檔hbase-site.xml
注：HBase支持HDFS存盤，但是需要安裝Hadoop等組件，這里為了方便，暫時先不使用HDFS，另外，生產環境建議搭HBase集群，這里暫時只搭HBase單節點，

<configuration>
	<property>
		<name>hbase.rootdir</name>
		<value>file:///opt/data/hbase</value>
	</property>
	<property> #單節點可不用配置
		<name>hbase.cluster.distributed</name>
		<value>false</value>
	</property>
	<property> #單節點可不用配置
		<name>hbase.master</name>
		<value>miti-hadoop-slaver01:60000</value>
	</property>
    <property> #zookeeper地址（本地為hbase自帶的zookeeper，另外部署的需要改成相應的ip地址，并將防火墻開啟2181埠）
        <name>hbase.zookeeper.quorum</name>
        <value>127.0.0.1</value>
    </property>
    <property> #2181為zookeeper的clientPort
        <name>hbase.zookeeper.property.clientPort</name>
        <value>2181</value>
    </property>
	<property>
		<name>hbase.zookeeper.property.dataDir</name>
		<value>/opt/data/zoodata</value>
	</property>
</configuration>

vi /home/hbase-1.4.9/conf/hbase-env.sh


# 在27行左右的位置，修改如下
export JAVA_HOME=/opt/jdk1.8.0/

# 在124行開啟自帶zookeeper
export HBASE_MANAGES_ZK=true

# 在48行52行56行開啟任意一行,GC日志收集

4）配置環境變數

#配置環境變數HBASE_HOME
vi /etc/profile

#在末尾添加：
export HBASE_HOME=/home/hbase-1.4.9


#讓環境變數生效
source /etc/profile

cd /home/hbase-1.4.9/bin
./start-hbase.sh

jps

啟動成功會看到HMaster行程

7）初始化HBase的pinpoint庫
執行pinpoint提供的Hbase初始化陳述句

cd /home/hbase-1.4.9/bin
./hbase shell /home/hbase-create.hbase

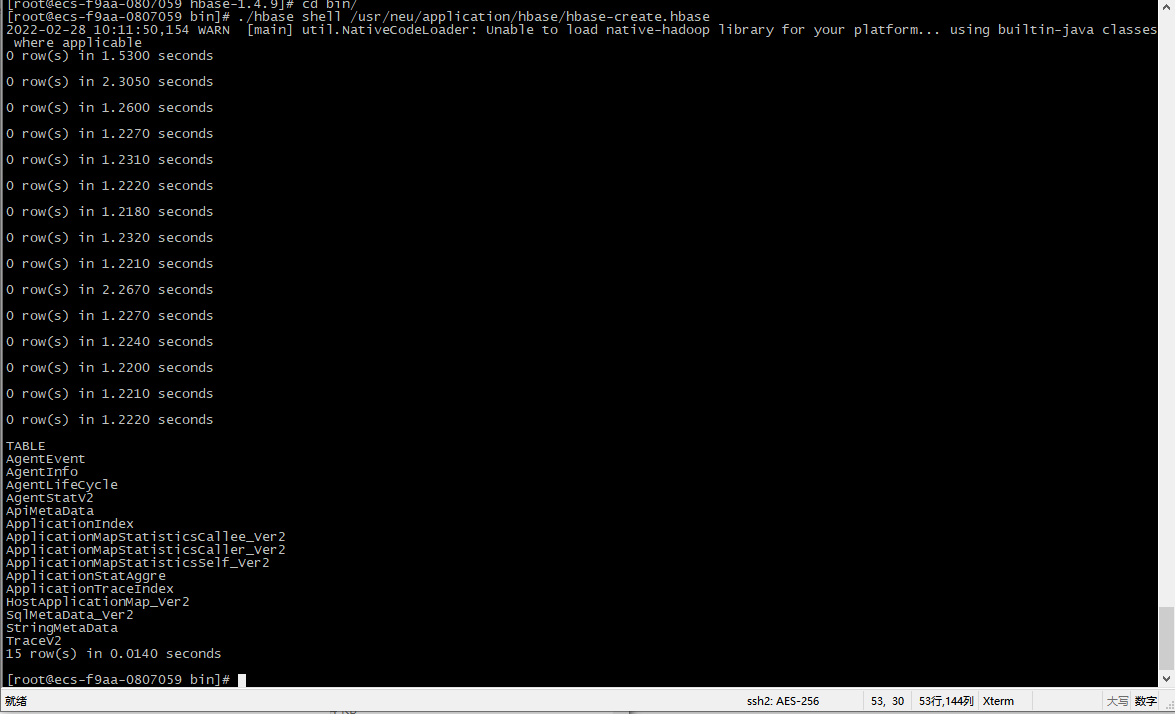

執行成功：


8）結果驗證

• 方法1：進入資料庫，查看初始化表

#進入資料庫
cd /home/hbase-1.4.9/bin
./hbase shell
#查看初始化表
status "detailed"

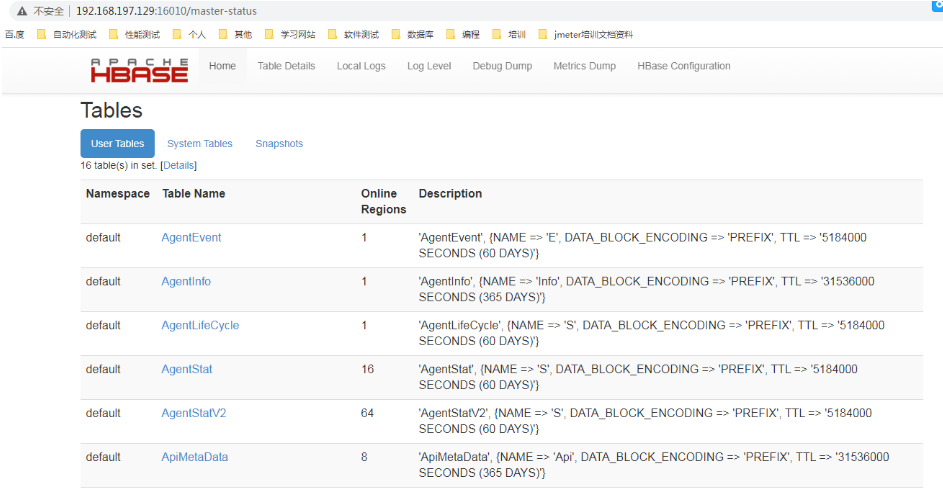

• 方法2：登錄web，查看初始化資料是否成功；
  HbaseWeb地址 : http://192.168.197.129:16010/master-status,IP地址為hbase資料庫所在服務器的IP地址

四、pinpoint安裝

1.安裝pinpoint-collector

pinpoint-collector-boot-2.1.0.jar默認埠為8081，可自行修改application.yml的埠地址

nohup java -Dpinpoint.zookeeper.address=localhost -jar /home/pinpoint/pinpoint-collector-boot-2.1.0.jar >/var/logs/pinpoint-collector.log 2>&1 &

2.安裝pinpoint-web

pinpoint-collector-boot-2.1.0.jar默認埠為8080，可自行修改application.yml的埠地址

nohup java -Dpinpoint.zookeeper.address=localhost -jar /home/pinpoint/pinpoint-web-boot-2.1.0.jar >/var/logs/pinpoint-web.log 2>&1 &

瀏覽器上輸入：http://ip:8080，可以進入到PinPoint主界面，由于此時還沒有在被測服務上運行agent，因此頁面上沒有應用可以顯示，

3.安裝pinpoint-agent

注：PinPoint-Agent需要與被測應用安裝在一起

1） 修改agent組態檔

vim /home/pinpoint-agent-2.3.3/profiles/release/pinpoint.config

profiler.collector.ip=192.168.197.131   #hbase服務器地址
profiler.transport.grpc.collector.ip=192.168.0.10    # 即安裝pinpoint-collector的虛擬機IP
profiler.sampling.enable=false #是否開啟采樣，訪問量不大的情況，建議不開啟，即全部采集

2） 增加監控的服務的啟動命令

# 啟動應用A
nohup java -javaagent:/root/pinpoint/pinpoint-agent-2.1.0/pinpoint-bootstrap-2.3.3.jar -Dpinpoint.agentId=demoA -Dpinpoint.applicationName=demoA -jar demoA.jar > nohup.out 2>&1 &

• -javaagent:/root/pinpoint/pinpoint-agent-2.1.0/pinpoint-bootstrap-2.3.3.jar：agent所在位置

• -Dpinpoint.agentId：這個引數只能唯一

• -Dpinpoint.applicationName：可以重復，但為了更好地查看應用間的呼叫關系，這里按照應用名取值

重繪PinPoint頁面，即可看到應用，使用JMeter客戶端工具對demoA發起呼叫，則可以顯示出呼叫關系，
