Spark中的WholeStageCodegenExec(全代碼生成)

背景

在之前的文章中Spark DPP(動態磁區裁剪)導致的DataSourceScanExec NullPointerException問題分析以及解決,我們直接跳過了動態代碼生成失敗這版本一步部分，這次我們來分析一下，SQL還是在以上提到的文章中，

分析

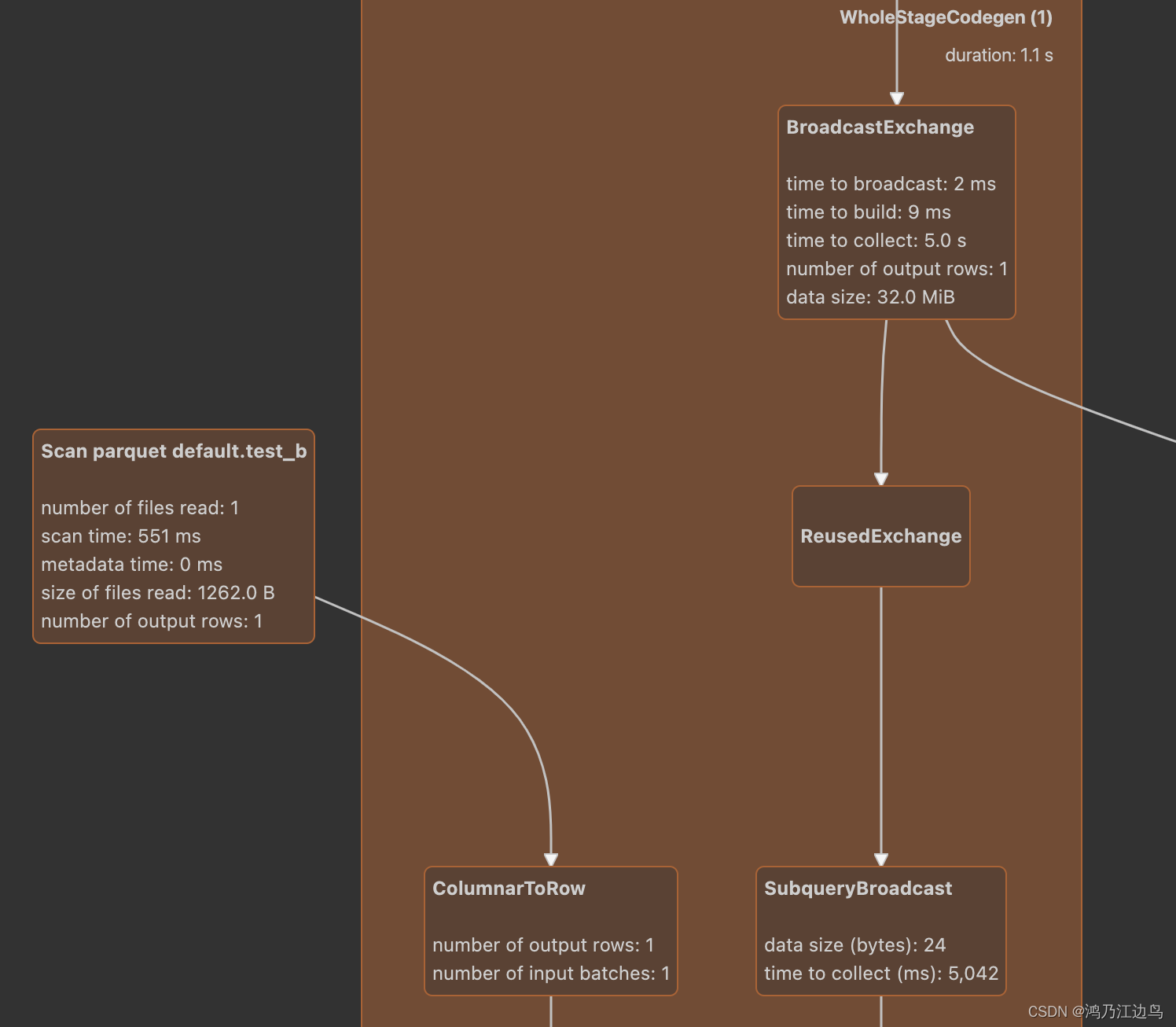

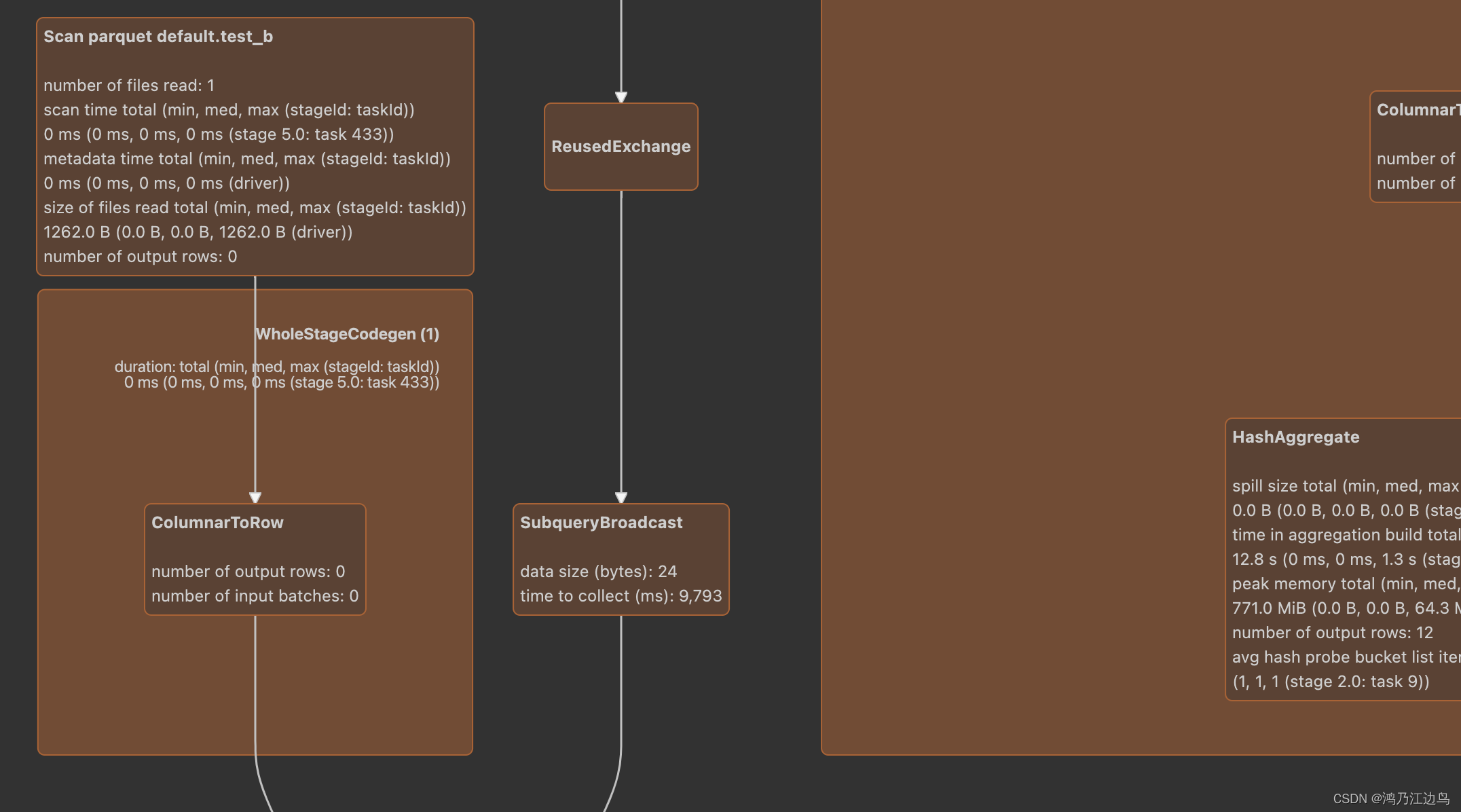

運行完該sql，我們可以看到如下的物理計劃：

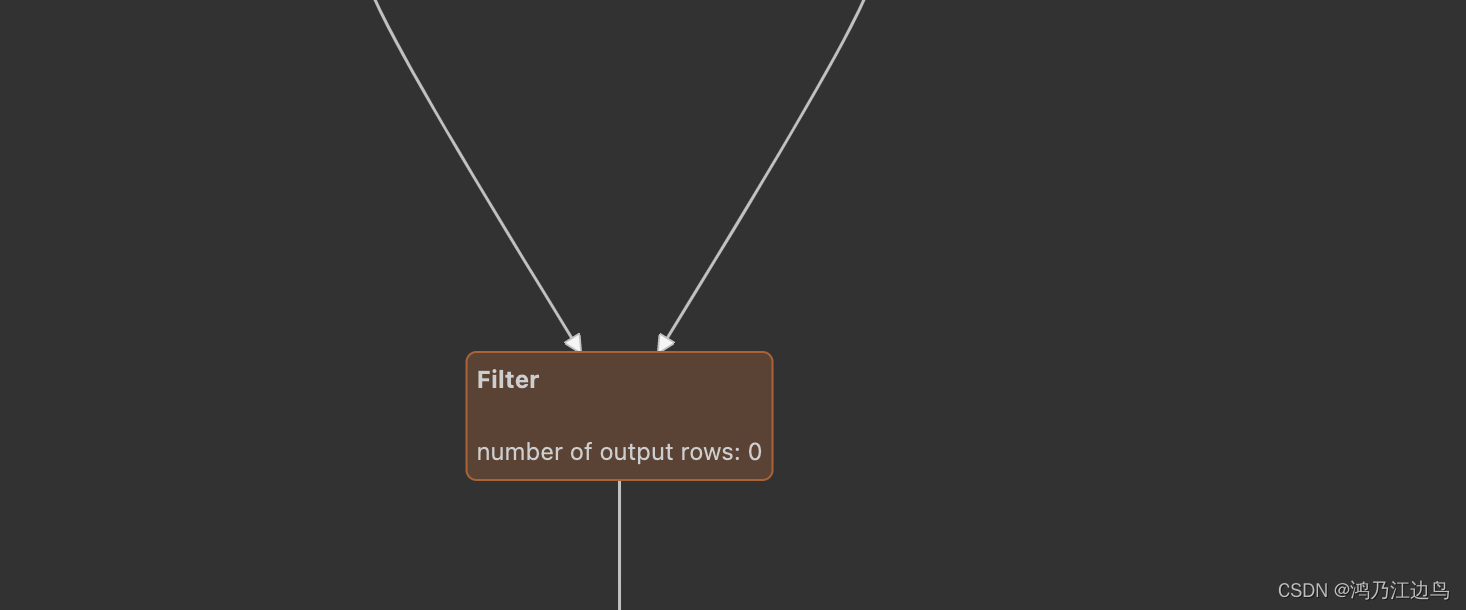

我們看到FilterExec和ColumnarRoRowExec并沒有在一個WholeStageCodegen 中, 這是為什么呢？
這是因為exists方法是繼承自CodegenFallback Trait，
我們可以跟蹤一下物理規則CollapseCodegenStages,對應的代碼如下:

private def insertWholeStageCodegen(plan: SparkPlan): SparkPlan = {
    plan match {
      // For operators that will output domain object, do not insert WholeStageCodegen for it as
      // domain object can not be written into unsafe row.
      case plan if plan.output.length == 1 && plan.output.head.dataType.isInstanceOf[ObjectType] =>
        plan.withNewChildren(plan.children.map(insertWholeStageCodegen))
      case plan: LocalTableScanExec =>
        // Do not make LogicalTableScanExec the root of WholeStageCodegen
        // to support the fast driver-local collect/take paths.
        plan
      case plan: CodegenSupport if supportCodegen(plan) =>
        // The whole-stage-codegen framework is row-based. If a plan supports columnar execution,
        // it can't support whole-stage-codegen at the same time.
        assert(!plan.supportsColumnar)
        WholeStageCodegenExec(insertInputAdapter(plan))(codegenStageCounter.incrementAndGet())
      case other =>
        other.withNewChildren(other.children.map(insertWholeStageCodegen))
    }

在FilterExec做supportCodegen判斷的時候，還會掃描他的運算式是否存在CodegenFallback的子類，如果存在則不會把FilterExec做全代碼代碼生成，顯然這里是不滿足條件的， 而他的child，也就是ColumnarRoRowExec 他是符合的，所以ColumnarRoRowExec是可以用全代碼代碼生成的，
所以在driver端生成RDD的時候，FilterExec還是會走自身的doExecute方法，也就是先會運行createCodeGeneratedObject代碼部分，最侄訓是會呼叫到subexpressionElimination這個方法，從而報錯，

其實我們可以修改一下對應的sql，讓它走全代碼生成,去掉exists的過濾條件.
FROM test_b where scenes='gogo' and exists(array(date1),x-> x =='2021-03-04') -> FROM test_b where scenes='gogo'

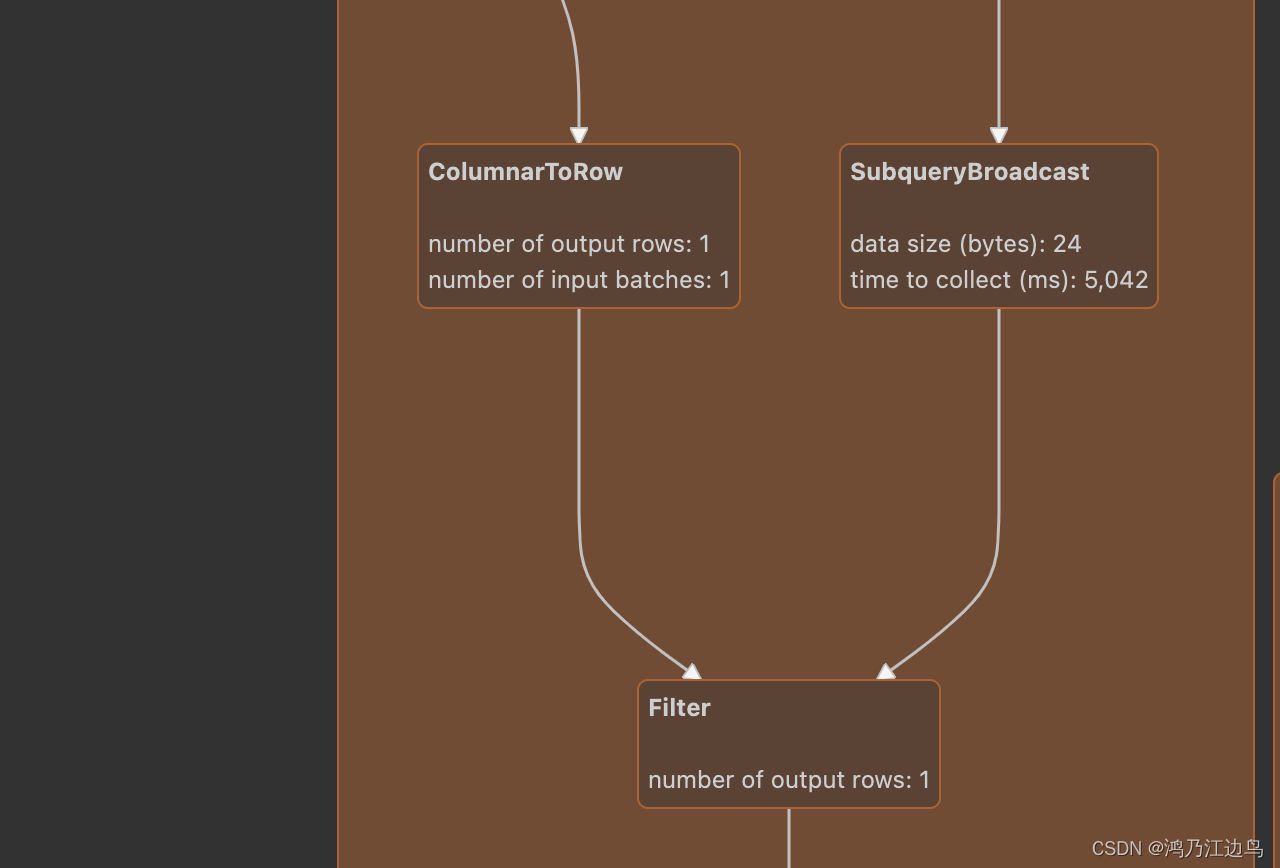

這樣我們可以得到如下的物理計劃：


可以看到FilterExec和ColumnerExec是在一個WholeStageCodegen中，從代碼級別來說，就是會生成類似如下的資料結構：

WholeStageCodegenExec(FilterExec(ColumnarToRowExec(InputAdapter(FileSourceScanExec))))

所在在driver端生成對應RDD的時候，就會走到WholeStageCodegenExec的doExecute方法，如下：

override def doExecute(): RDD[InternalRow] = {
    val (ctx, cleanedSource) = doCodeGen()
    // try to compile and fallback if it failed
    val (_, compiledCodeStats) = try {
      CodeGenerator.compile(cleanedSource)
    } catch {
      case NonFatal(_) if !Utils.isTesting && sqlContext.conf.codegenFallback =>
        // We should already saw the error message
        logWarning(s"Whole-stage codegen disabled for plan (id=$codegenStageId):\n $treeString")
        return child.execute()
    }
    ...
     val rdds = child.asInstanceOf[CodegenSupport].inputRDDs()
    assert(rdds.size <= 2, "Up to two input RDDs can be supported")
    if (rdds.length == 1) {
      rdds.head.mapPartitionsWithIndex { (index, iter) =>
        val (clazz, _) = CodeGenerator.compile(cleanedSource)
        val buffer = clazz.generate(references).asInstanceOf[BufferedRowIterator]
        buffer.init(index, Array(iter)
    ...

而 doCodeGen方法還是按照produce->doProduce->consume-doConsume>的呼叫方式來組織各個物理計劃間的代碼，
而最侄訓是會呼叫到FilterExec的doConsume代碼，而這里面涉及到的DPP的運算式代碼就是通過代碼生成的：

override def doConsume(ctx: CodegenContext, input: Seq[ExprCode], row: ExprCode): String = {
    val numOutput = metricTerm(ctx, "numOutputRows")

    /**
     * Generates code for `c`, using `in` for input attributes and `attrs` for nullability.
     */
    def genPredicate(c: Expression, in: Seq[ExprCode], attrs: Seq[Attribute]): String = {
      val bound = BindReferences.bindReference(c, attrs)
      val evaluated = evaluateRequiredVariables(child.output, in, c.references)

      // Generate the code for the predicate.
      val ev = ExpressionCanonicalizer.execute(bound).genCode(ctx)
      val nullCheck = if (bound.nullable) {
        s"${ev.isNull} || "
      } else {
    ...

通過genCode方法呼叫expression的 doGenCode方法，
對應到我們sql對應的運算式為DynamicPruningExpression(InSubqueryExec(value, broadcastValues, exprId)) .
而DynamicPruningExpression的還是呼叫child的genCode的方法，也就是最侄訓呼叫到InSubqueryExec的doGenCode方法：

override def doGenCode(ctx: CodegenContext, ev: ExprCode): ExprCode = {
    prepareResult()
    inSet.doGenCode(ctx, ev)
  }
  ...
private def prepareResult(): Unit = {
    require(resultBroadcast != null, s"$this has not finished")
    if (result == null) {
      result = resultBroadcast.value
    }
  }

prepareResult方法是準備broadcast的值，
inSet 方法只是正常對一行row進行計算，
全代碼生成完后，進行代碼的編譯，如下：

val rdds = child.asInstanceOf[CodegenSupport].inputRDDs()
    assert(rdds.size <= 2, "Up to two input RDDs can be supported")
    if (rdds.length == 1) {
      rdds.head.mapPartitionsWithIndex { (index, iter) =>
        val (clazz, _) = CodeGenerator.compile(cleanedSource)
        val buffer = clazz.generate(references).asInstanceOf[BufferedRowIterator]
        buffer.init(index, Array(iter))

這里的rdds是會呼叫inputRDDs方法，而該方法是遞回呼叫child的inputRDDs方法，最侄訓呼叫到ColumnarToRowExec的inputRDDs方法，
從而呼叫InputAdapter的executeColumnar方法，最侄訓呼叫到FileSourceScanExec的doExecuteColumnar方法，從而生成對應的RDD，
生成的代碼會在executor端再次被編譯，從而進行運算，

注意：resultBroadcast的值是在WholeStageCodegenExec的方法execute中完成的：

final def execute(): RDD[InternalRow] = executeQuery {
    if (isCanonicalizedPlan) {
      throw new IllegalStateException("A canonicalized plan is not supposed to be executed.")
    }
    doExecute()
  }

其中executeQuery方法如下：

protected final def executeQuery[T](query: => T): T = {
    RDDOperationScope.withScope(sparkContext, nodeName, false, true) {
      prepare()
      waitForSubqueries()
      query
    }
  }
  ...
  final def prepare(): Unit = {
    // doPrepare() may depend on it's children, we should call prepare() on all the children first.
    children.foreach(_.prepare())
    synchronized {
      if (!prepared) {
        prepareSubqueries()
        doPrepare()
        prepared = true
      }
    }
  }

prepare和prepareSubqueries方法遞回呼叫，從而使子節點都能把準備作業做好，如這里的driver端的廣播，從而在executor端能夠獲取對應的廣播變數，
至此，分析就完成了，
