一、作業方式：間接作業方式。
二、實作功能：顯示“Hope the epidemic will pass soon”。

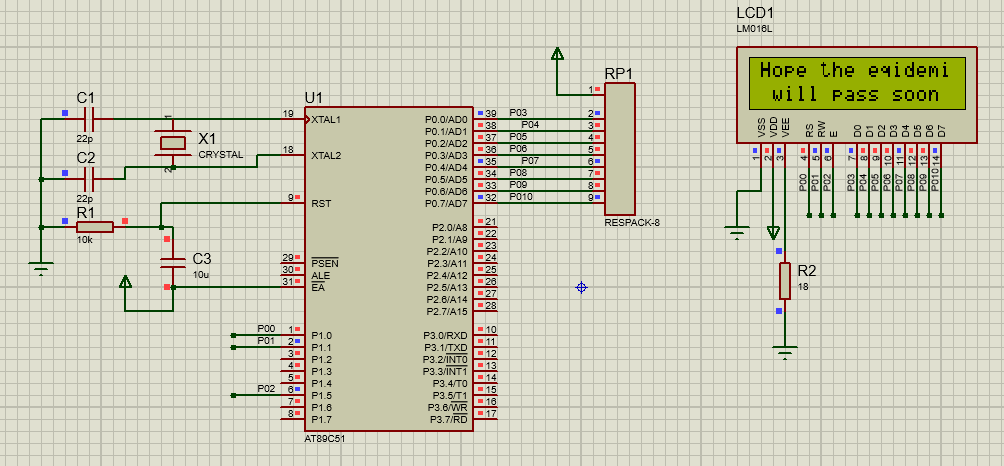

三、仿真電路圖：
四、程式原始碼：
#include<reg52.h>
#define LCD1602_DB P0
sbit LCD1602_RS=P1^0;
sbit LCD1602_RW=P1^1;
sbit LCD1602_E=P1^5;
void InitLcd1602();
void LcdWriteCmd(unsigned char cmd);
void LcdWaitReady();
void LcdShowStr(unsigned char x,unsigned char y,unsigned char *str);
void LcdWriteDat(unsigned char dat);
void LcdSetCursor(unsigned char x,unsigned char y);
void main()
{
unsigned char str[]="Hope the eqidemic";//顯示的字串
InitLcd1602();//液晶初始化
LcdShowStr(0,0,str);//第一行顯示
LcdShowStr(1,1,"will pass soon");//第二行顯示
while(1);
}
void InitLcd1602()//初始化函式
{
LcdWriteCmd(0x38);//顯示模式設定
LcdWriteCmd(0x0c);//開顯示，不顯示游標
LcdWriteCmd(0x06);//指標加一，整屏不移動
LcdWriteCmd(0x01);//指標清零，顯示清零
}
void LcdWriteCmd(unsigned char cmd)//寫入函式
{
LcdWaitReady();//忙位檢測
//寫指令
LCD1602_RS=0;
LCD1602_RW=0;
LCD1602_DB=cmd;
LCD1602_E=1;
LCD1602_E=0;
}
void LcdWaitReady()
{
unsigned char sta;
//讀狀態
LCD1602_DB=0XFF;
LCD1602_RS=0;
LCD1602_RW=1;
do{
LCD1602_E=1;
sta=LCD1602_DB;
LCD1602_E=0;//拉低使能引腳
}while(sta&0x80);//判斷sta最高位是否為0
}
void LcdShowStr(unsigned char x,unsigned char y,unsigned char *str)//顯示函式
{
LcdSetCursor(x,y);
while(*str!='\0')
{
LcdWriteDat(*str++);
}
}
void LcdWriteDat(unsigned char dat)
{
LcdWaitReady();
//寫資料
LCD1602_RS=1;
LCD1602_RW=0;
LCD1602_DB=dat;
LCD1602_E=1;
LCD1602_E=0;
}
void LcdSetCursor(unsigned char x,unsigned char y)//字符顯示函式
{
unsigned char addr;
if(y==0)
addr=0x00+x;
else
addr=0x40+x;
LcdWriteCmd(addr|0x80);
}
五、遇到的問題：
1、Proteus 8中網路標號怎么添加？（兩個元器件之間不畫線，可以通過引腳的網路標號來連接）
（1） 首先，將一個引腳引出較短的引線，再在下一個引腳處雙擊，則該引腳上會自影片出相同的引線。
（2）點擊工具列左側的‘LBL’選項，然后再按‘a’鍵，會彈出對話框。（若按不出來，試換成大寫）
‘LBL’的選項位置：
彈出的對話框：
（3）將String中的內容改為：net=××#（例：net=P0#）,其中‘#’表示變化的內容，count代表初始值，increment代表增量。
（4）將滑鼠移到要添加標簽的 引腳處，等滑鼠變成小手，且旁邊出現方框時單擊左鍵，標號添加成功。

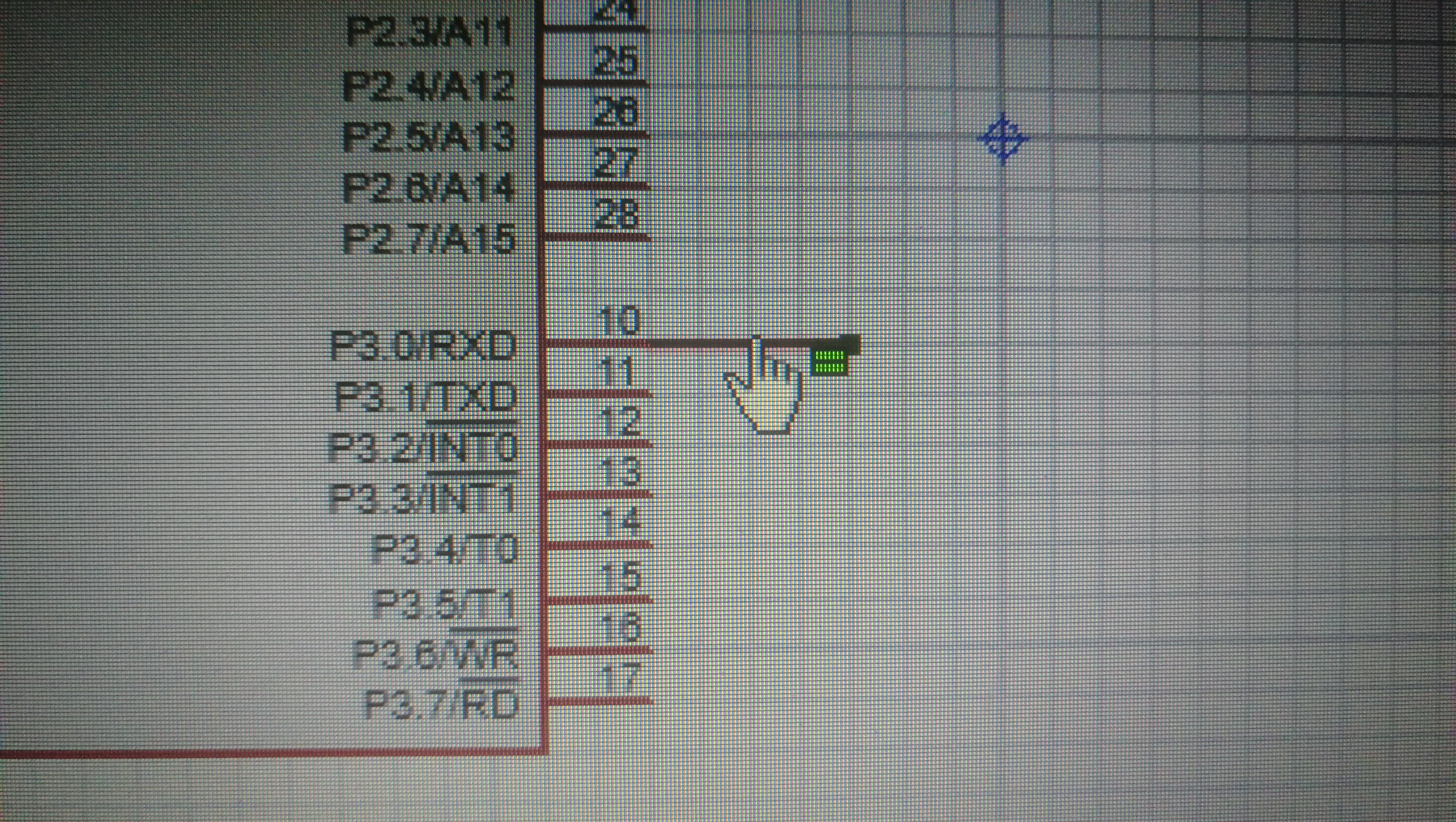

單擊左鍵時圖片：
添加后的圖片：
2、復制keil4中的程式到word時，注釋出現亂碼？
解決方法：

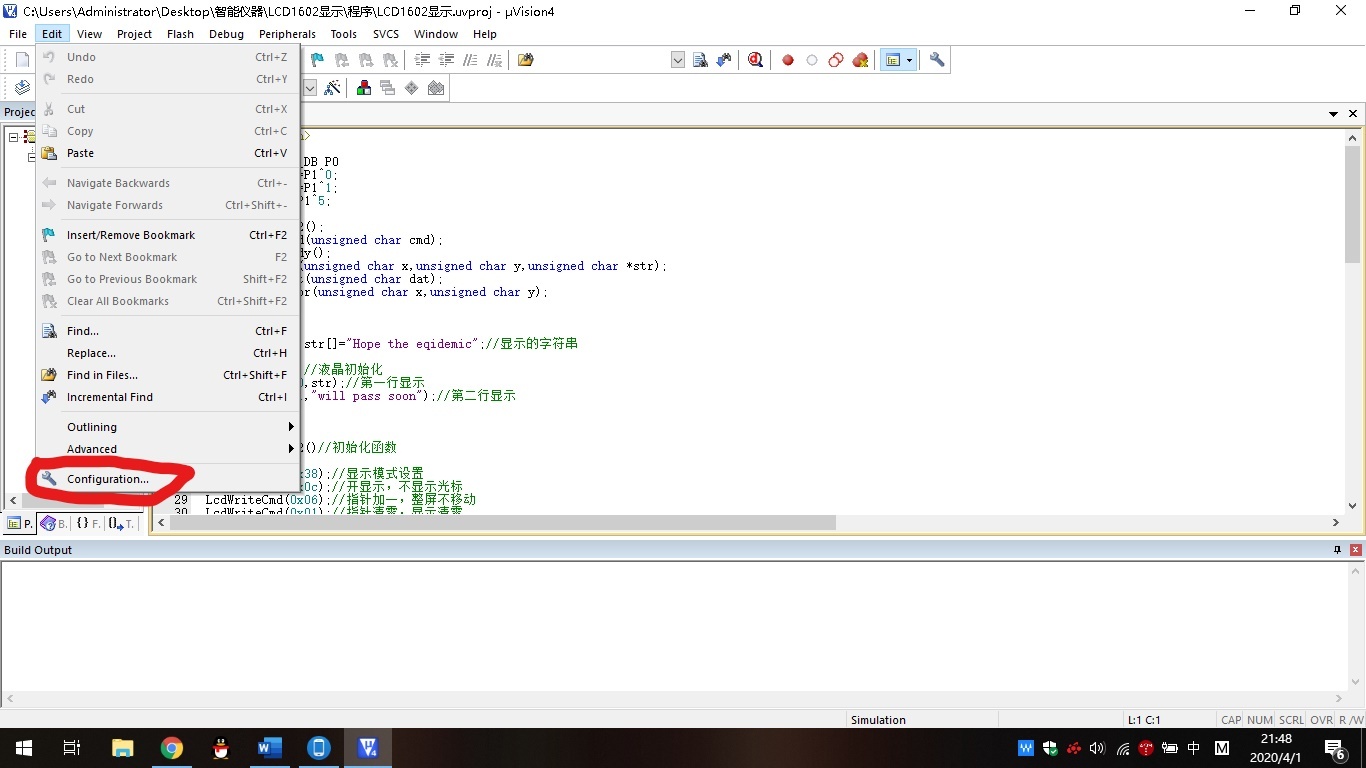

（1）在選單欄中選擇‘Edit'選項。
（2）在'Edit'選項下拉選單中點擊'Configuration'選項。

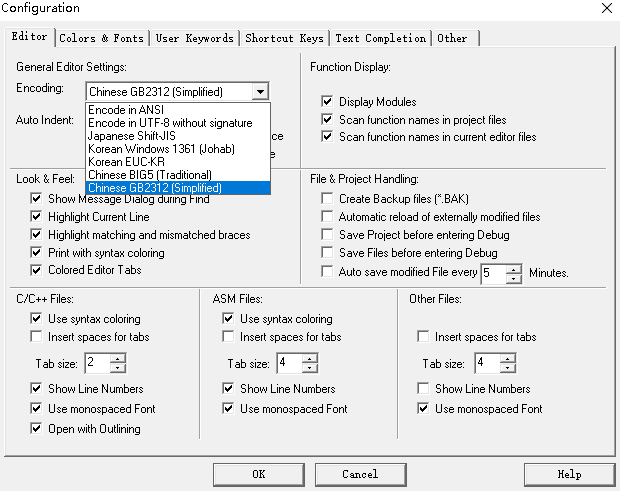

（3）在'Configuration'選項對話框中有ENCODING復選框，在里面設定Chinese GB231，點擊OK。
