作為工控狗的我，在看到 CEIWEI最近發布了Modbus RTU Over TCP/UDP 過濾監控的新工具后，就積極的跑去他的官網看了一下，原來是Ｍodbus協議TCP/UDP抓包工具，要知道他的CommMonitor串口精靈也有此功能，簡直是我們工控狗的福音，因為免費版本也是可以永久使用，
下面以Modbus RTU TCP為示例，講解如何抓取Modbus TCP/UDP通信資料包，因為CEIWEI ModbusMonitor 是完全決議了的Modbus協議，監控結果即所得的，就不用自己在再TCP/UDP封包的基礎上二次分析了，
- 下載安裝CEIWEI ModbusMonitor過濾監控工具， http://www.ceiwei.com/down/CEIWEI_ModbusMonitor_20223.zip

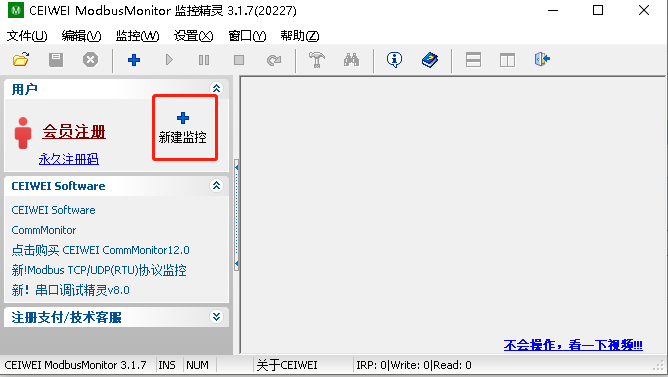

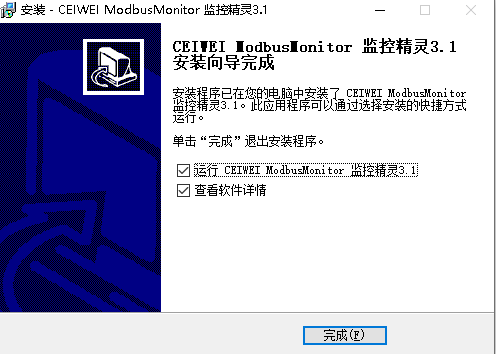

安裝完成后，運行如下圖，和CommMonitor串口監控精靈一樣，ModbusMonitor的[+]增加了一行文字[新建監控]，
- 新建監控會話
1、開啟監控，點擊[新建監控]，彈出如下圖對話框：
2、網路監控屬性：
其實他不但可以監控Modbus協議，還可以監控任意TCP/UDP資料包，這里我們只關心Modbus，默認埠即502，因為是主站
模式，所以從站是服務器，那么只選擇[遠程埠]為：502即可，如果你的從站服務器不是502，請選擇正確對應的埠，

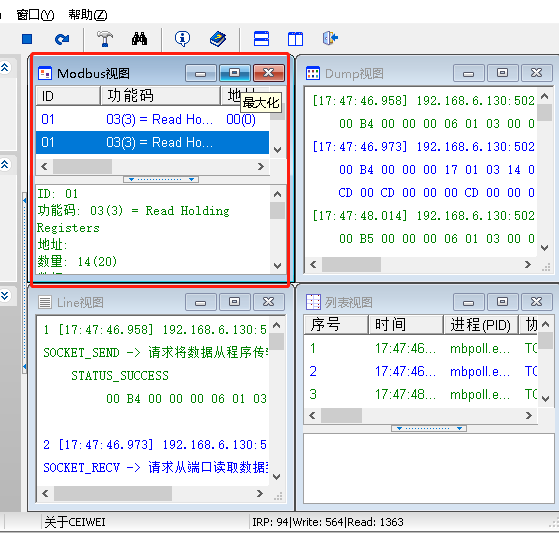

３、各個資料視圖：
a、串列視圖是指把資料顯示為表格的形式；
b、Dump視圖，資料包會以200ms時間內合并資料包；
c、Line視圖，資料包是以API的形式加以說明；
d、終端視圖，是以ASCII字串的形式輸出來Memo中，對于不可顯示的字符以?顯示；
e、Ｍodbus視圖，這個是我們最重要的，必須選擇，因勾選了此視圖，才可以分析Modbus資料包，否是不會顯示的；
在勾選了Modbus視圖后，Modbus模式可以選擇了：
１、當選擇Modbus RTU TCP/UDP模式，表示設備通信資料包是加了TCP６個位元組頭的RTU資料，沒有CRC校驗值；
２、當選擇Modbus RTU Over TCP/UDP模式，表示設備通信是直接RTU資料格式發送，是沒有TCP 6個位元組頭的，
并且RTU是有CRC校驗值的，和串口RTU模式一樣；
３、當選擇Modbus ASCII Over TCP/UDP模式，表示設備通信是TCP/UDP模式，直接ASCII資料格式發送的，沒有TCP頭,和串口ASCII模式一樣，
[Modbus主站模式]：因為我們的電腦是主站Ｍodbus Poll端，這里要勾上，如果是從站的話，正好相反，不勾，并且是要選[本地埠]:502;
- 打開Modbus Poll連接設備端，測驗讀取暫存器：

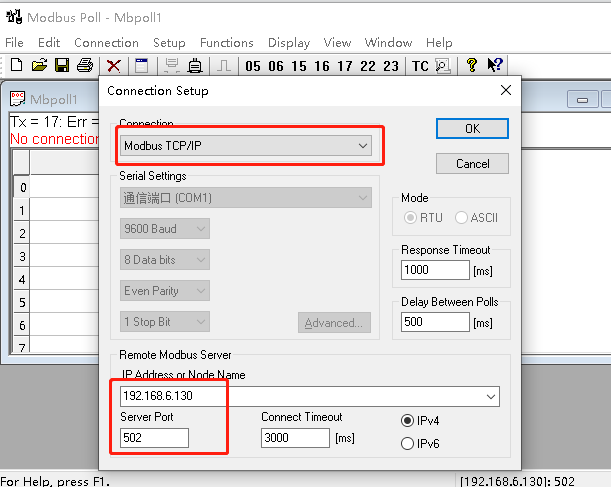

１、新建連接，選擇Modubs TCP/IP，默認資料模式是加了６個位元組頭的TCP RTU，是不可更改，

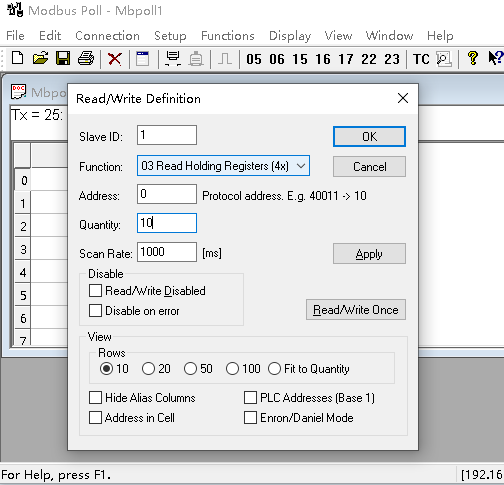

２、Setup-> Read/Write Definition 設定讀寫引數：這里我們選擇 03 保持暫存器，同樣從站也是同樣設定；

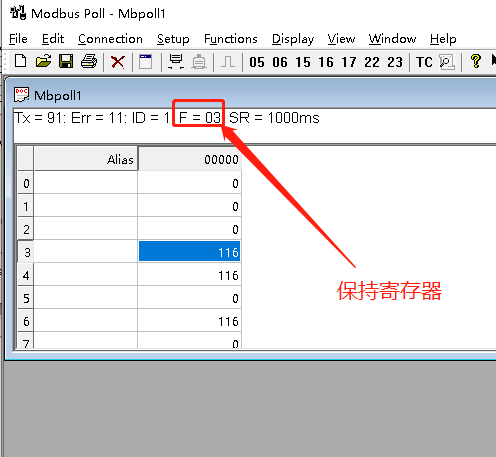

３、連接成功后，如下圖，資料顯示OK.
- 查看監控資料包
1、Modbus 視圖資料包：

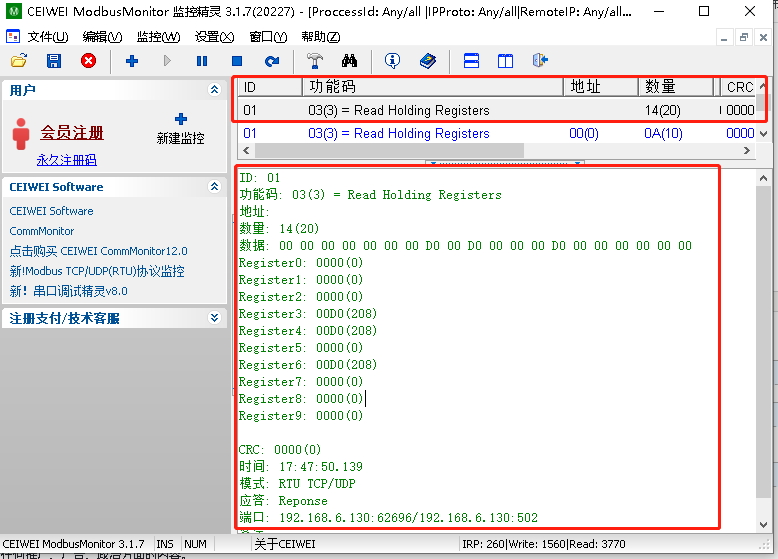

如下圖，Ｍodbus資料包成功抓取到了，并且他已經給我們分解了TCP/UDP封包，直觀的展出Modbus資料包資訊：
- 保存當前監控會話

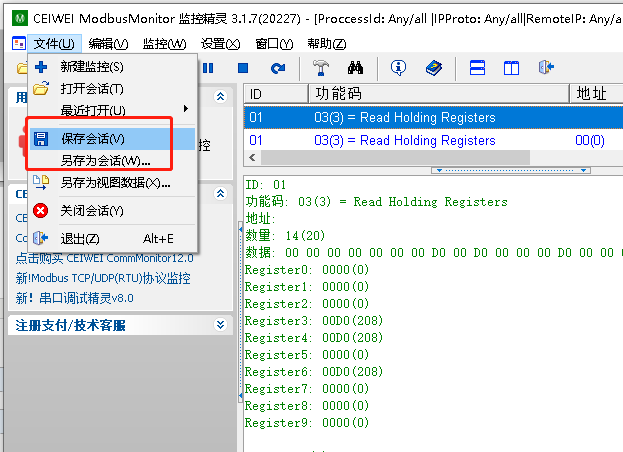

監控到的資料，我們可以保存成會話，如下圖，在下次要使用時，可以打開，如果Modbus設備已打開了，會話是可以直接以之
前監控的條件啟動監控，繼續監控Ｍodbus的通信資料包，
- 匯出資料包到文本檔案

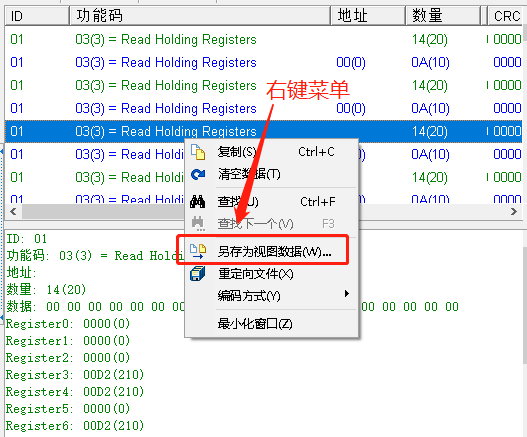

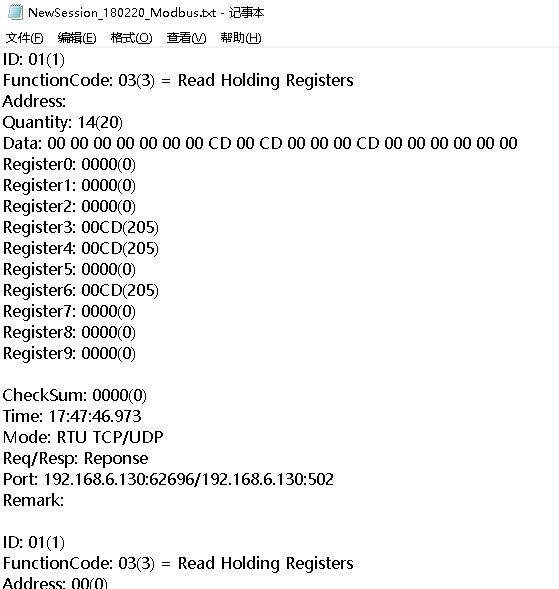

在視圖上我們右鍵選單，如下圖，保存成文本檔案，
- 原始TCP資料包

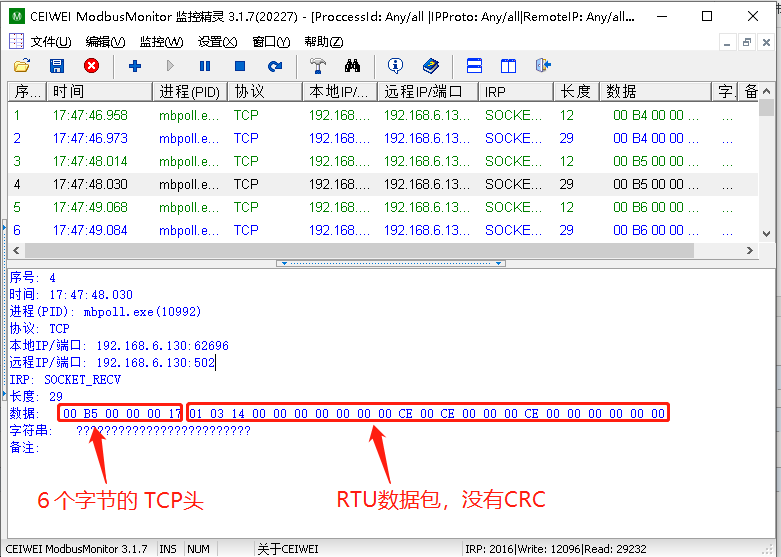

如下圖：原始資料包是包含了TCP６個位元組頭的，RTU資料段是沒有CRC值結尾；
總結：
注意個問題，要先打監控會話，再打開 被監控軟體Mbpoll.exe 然后RTU TCP連接遠程設備；
因為已經通信了的連接，監控是后開的，是監控不到的，也就是說內核驅動還沒有開啟監控，舊連接是無法被監控得的；
CEIWEI ＭodbusMonitor監控精靈，是過濾監控Modbus RTU Over TCP/UDP比較方便的國產小軟體，監控結果所見即所得，免除了其他的網路監控軟體那樣，還要二次分析TCP/UDP資料包，再次分解出Modbus資料包資訊，當然他還有更新多功能，待我們去挖解，
參考：http://www.ceiwei.com/?qt=modbusmonitor&btn=12
