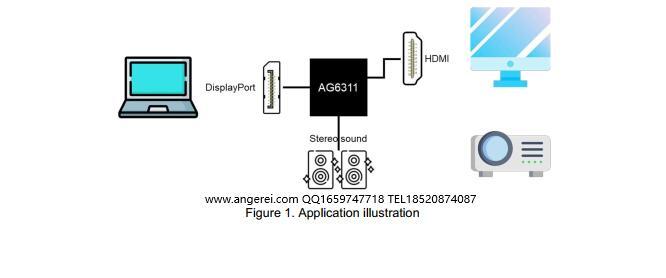

ALGOLTEK AG6311系列提供了一種顯示埠到HDMI轉換器的單片機解決方案。DisplayPort和HDMI都支持視頻和音頻傳輸，但在技術上有所不同。顯示埠到HDMI轉換器執行協議轉換。AG6311系列集成了顯示埠接收器和HDMI發射器。
DisplayPort接收器符合DisplayPort 1.2規范，支持4096x2160/30Hz解析度，可配置1或2通道配置，每通道5.4（HBR2）、2、7（HBR）和1.62（RBR）Gbps。
HDMI發射機符合HDMI 1.4標準，支持高達4096x2160/30Hz的解析度。通過使用HDCP 1.4和出廠預加載的HDCP密鑰進行加密來提供復制保護。
AG6311系列為獨立立體聲提供I2S介面。
功能描述
A、 顯示埠接收器
DisplayPort接收器符合DisplayPort規范版本1.2，由主鏈路、輔助信道（AUX CH）和熱插拔檢測（HPD）信號組成。
主鏈路主鏈路是一個單向的、高帶寬的信道，它以5.4（HBR2）、2.7（HBR）和1.62（RBR）Gbps的速率在1或2個信道上傳輸視頻和音頻。時鐘嵌入8b/10b編碼串行資料。

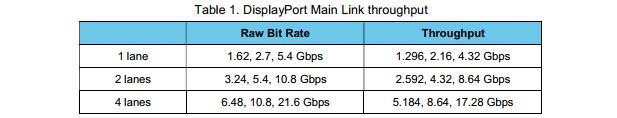

表1。顯示埠主鏈路吞吐量
輔助信道輔助信道是1 Mbps半雙工雙向信道，用于鏈路管理和設備控制。AUX CH也用于傳輸EDID。
HPD信號用作中斷請求以檢測其存在
DisplayPort接識訓支持高達4096x2160/30Hz的VESA或CEA解析度、高達30位的色深和下行擴頻時鐘（SSC）。通過使用HDCP 1.3和DPCP來提供復制保護。
B、 高清多媒體介面（HDMI）發射機
HDMI發射機符合HDMI 1.4b規范，由三個彩色通道組成伴隨著一個單一的時鐘通道。基于TMDS編碼，HDMI協議允許每種顏色用于在源設備和接收器設備之間傳輸單個RGB顏色、音頻資料和輔助資料的通道。TMDS編碼基于8b/10b演算法。最大時鐘頻率為297兆赫，最大總時鐘頻率吞吐量為7.128 Gbps（2.376 Gbps/通道）。
HDMI發射機支持高達4096x2160/30Hz的VESA或CEA解析度、高達30位的色深和采樣率為32 kHz、44.1 kHz和48 kHz的IEC 60985 L-PCM。通過加密提供復制保護帶HDCP 1.4和出廠預裝鑰匙。
C、 USB 2.0全速物理介面
AG6311提供片上USB 2.0全速PHY，支持通過USB進行韌體升級。
D、 通用異步接收發射機（UART）
UART介面提供異步通信和全雙工通信模式。系統韌體可以通過這個UART介面升級。
E、 集成電路（I2C）介面
內部集成電路（I2C）介面是2線雙向串行總線，支持標準（高達100 kHz）和快速（高達400 kHz）模式。
AG6311提供兩個I2C總線介面。一條I2C總線以從模式運行，用于接收系統配置；一條I2C總線以主模式運行，用于HDMI連接器的顯示資料通道DDC。
系統韌體可以通過I2C主機（HDMI的DDC）或I2C從機介面進行升級。
F、 模數轉換器（ADC）
嵌入一個10位模數轉換器，并共享多達2個外部通道，在掃描模式下執行轉換，在選定的一組模擬輸入上執行自動轉換。當轉換電壓超出編程閾值時，會產生中斷。
G、 視頻處理單元
視頻處理單元執行三個功能：顏色空間轉換、gamma控制和抖動。顏色空間轉換執行YUV到RGB或RGB到YUV顏色空間轉換，gamma控制執行gamma補償，抖動執行降噪。視頻處理支持旁路模式以禁用這些功能。顯示埠接收器的資料輸出將直接通過視頻處理單元。
