學習之余，課余了解一點點，作為愛好，妄想以后能夠設計機甲出來，
學習來源是Solidworks三維產品設計與建模
00 作業界面介紹
00-1 概覽
有時選單欄和工具列會重疊在一起，只有點擊左側三角才會切換，如果不適應，可以在顯示選單欄時點擊選單欄的最右側小釘子（上圖中選單欄最右側臨近工具列的地方），將工具列釘在左側，
00-2 細述

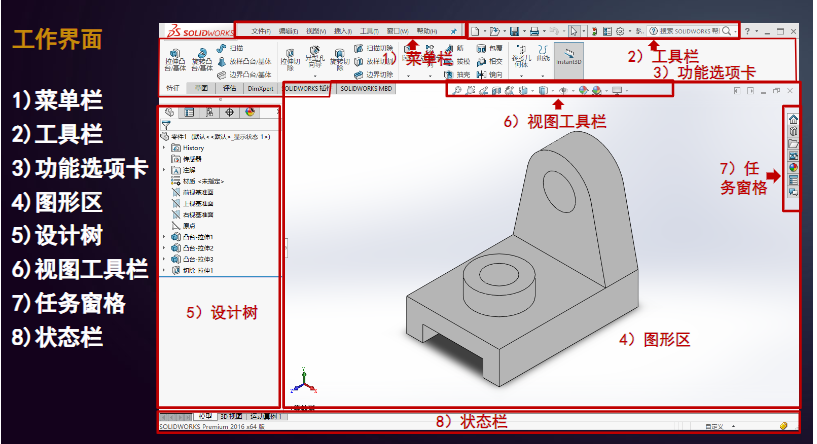

- 選單欄能找到當前環境可以使用的全部命令；
- 工具列：新建、保存、列印、重繪模型等；
- 功能選項卡：對于模型的一些操作，通過底部的選項卡的分特征選項卡和草圖選項卡等等；如果找不到命令，需要在選單欄中找；通過右擊選項卡可以增刪選項卡；
- 圖形區：顯示當前模型或工程圖；可以通過拖動以任意視角查看；
- 設計樹：清楚體現模型的創建情況；通過拖動底部控制棒可以隱藏模型中的模塊；提供基于資料驅動的模型修改，如果想要修改某個地方，點擊設計樹左側的三角，出現草圖，點擊編輯草圖，通過調整視圖工具列讓草圖的視角更適于修改，修改數值后退出草圖，即可看到圖形區發生變化；
- 視圖工具列：對模型進行視角上的變化，剖切放大等等；
- 任務窗格：
- 資源
- 在線的教程；
- 設計庫
- 提供各種標準件；
- 檔案探索器
- 視圖調色板
- 工程圖用；
- 外觀布局
- 進行簡單的渲染操作
- 貼圖
- 自定義屬性及其他
- 資源
- 狀態欄：顯示提示性資訊；
00-3 繪圖技巧
很明顯，筆勢×快捷鍵會使繪圖快很多，
SW2020的快捷鍵顯示在選單欄-> 工具-> 自定義-> 鍵盤;
建議記憶的常用快捷鍵：
新建（ctrl+N）
保存（ctrl+S)
撤銷（Ctrl+Z）
選擇所有（CTRL+A）
剪切（ctrl+x）
復制（ctrl+c）
粘貼（ctrl+v
視圖（ctrl+1~8）
隱藏零件（裝配體）（TAB）
建議設定的快捷鍵：
拉伸、旋轉、掃描、
線性（圓周）陣列、
鏡像（包括草圖與特征）
建議設定和記憶的草圖快捷鍵：
使水平、使豎直、使共線、
使相切、使同心、使重合、
使相等、使對稱；
選單欄-> 工具-> 自定義-> 滑滑鼠勢，拖動相關命令道右側相應位置就可以設定對應筆勢，建議4/8筆勢，
使用筆勢時，只需按住滑鼠右鍵，向某個方向拖動，使游標移到命令區，即可使用，
01 零件建模程序
- 分析零件
- 形體分析，由哪些基本體構成
- 確定基礎特征（底座）
- 確定建模思路
- 指定基準面
- 指定或者創建草圖的基準面
- 讓基準面正視與你，有一個視圖工具列可以調整
- 繪制截面草圖
- 截面分析
- 繪制參考矩形
- 這個只需要在基礎特征草圖繪制時候需要，其他的就不需要再畫了
- 繪制大體輪廓
- 標注尺寸以及約束
- 創建零件特征
- 選擇特征命令
- 定義深度、方向等特征屬性
- 重復2~4步，添加零件其他特征；
- 保存零件
- 修改完善零件
- 在設計樹部分對零件修改
如何把SOLIDWORKS的標注單位從米改為毫米_ITPUB博客
如何建立草圖，線和圓的相切問題，如何讓一個點居中，如何剪去圓的一部分，剪切、拉伸凸臺、剪切凸臺、鍵盤控制旋轉、在已有模型上修改（特征樹點擊對應草圖，在草圖上修改 / 在特征處編輯特征（比如拉伸的長度，在草圖里改不了））、

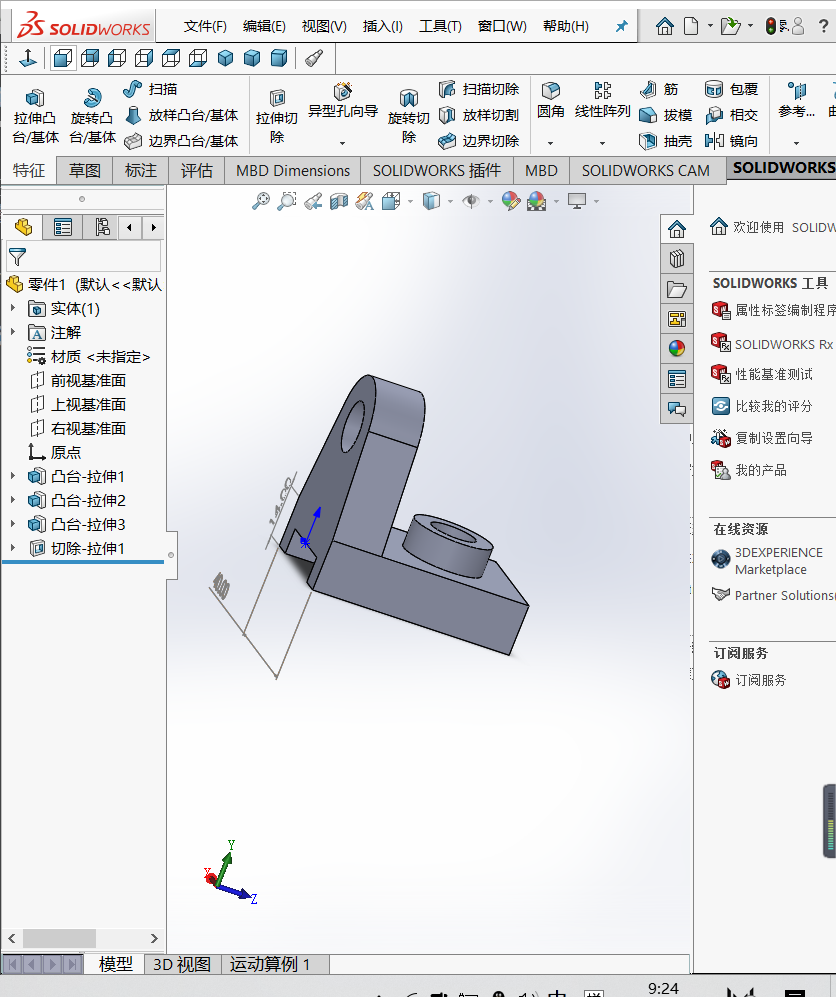

這就是我畫的第一個3維模型零件，在課程的指導下，用了大概40分鐘，
solidworks旋轉的快捷鍵-學好吧 (xuehaoba.com)
solidworks怎么移動物體-百度經驗 (baidu.com)

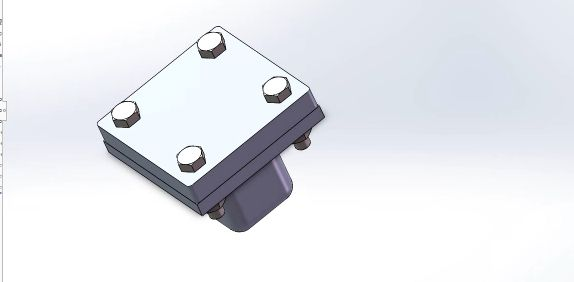

02 裝配體設計程序
- 分析裝配程序
- 裝配關系分析
- 確定第一個零件
- 裝配路線
- 匯入第一個零件
- 坐標系一致
- 通過點擊滑鼠左鍵或者點擊左側開始裝配圖下方的綠色對勾；
- 后者會自動讓坐標系一致；
- 匯入并裝配零件
- 插入零件
- 添加裝配約束（通過點擊有約束的兩個幾何目標即可）
- 如果是標準件可以去設計庫中找，找到后在左側配置零部件的規格；
- 直接點左鍵，會繼續出來相同的標準件 / 零件，要停止則左側紅色?或者按Esc；
- 然后像普通零件一樣添加約束；
- 重復步驟3，完成零件裝配
- 已裝零部件的快速陣列（如果有重復裝配的情況）
- 默認距離是50，可以通過測量確定距離到底是多少：Ctrl+左鍵沿待測距離移動，狀態欄顯示；
- 陣列時選擇應用陣列的零件；
- 裝配緊韌體
- 緊韌體一般都是標準件，設計庫中有；
- 保存
- 把裝配體保存在其中零件所在的檔案夾下，修改裝配體，零件圖也會發生變化
- 修改完善
- 點擊對應的零件，編輯，進入零件編輯狀態，比如添加倒圓角，在特征中添加；
03 零件圖制作程序
-
零件圖簡介
- 任何機械產品或部件都是由一定數量、相互聯系的零件裝配而成；
- 生產和檢驗零件所依據的圖樣稱為零件圖；
-
零件圖的分類
- 標準件，無零件圖；
- 如螺栓螺母墊圈等等
- 常用件
- 齒輪、蝸輪等
- 一般零件
- 套尺類、插架類等；
- 標準件，無零件圖；
-
零件圖的內容：
-
一組視圖
-
全部清晰尺寸
-
技術要求
- 公差
- 表面結構 / 粗糙度
- 其他技術要求
-
標題欄
-
-
零件圖制作程序
-
分析零件
- 確定零件類別

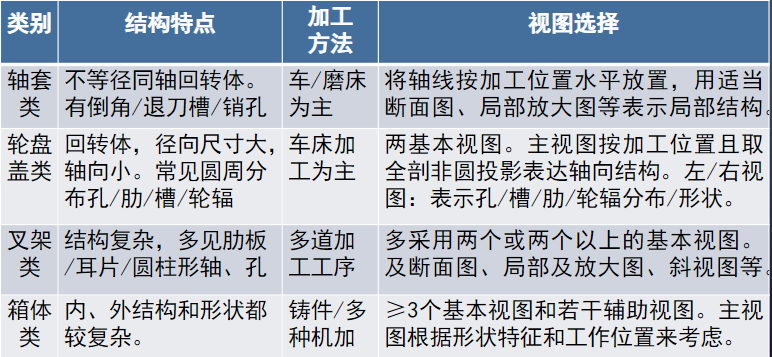

- 選擇視圖
- 定圖幅、比例
-
建立工程圖，設定系統選項
-
系統設定
-
檔案屬性設定
-
在選擇工程圖模板的時候發現跟老師的不太一樣，
制作工程圖模板：打開工具列中的選項即可看見系統選項和檔案屬性，可以根據自己的要求來改，系統選項默認保持上次的設定，檔案屬性每一次都要改，
主視圖是剖視圖，可以先把零件的左視圖放進去，然后對于左視圖相應位置應用剖切，放在主視圖上，（再右鍵左視圖隱藏切割線）：
中心線：注解-> 中心線 -> 選中視圖 ->自動插入-> 確認
-
-
匯入零件
- 設定比例
- 選擇第一個視圖
-
布置其他視圖
- 視圖布局
- 按照國標完善
-
標注尺寸
-
尺寸公差
-
注解：智能尺寸
-
如果有些公差寫在尺寸上，需要點擊尺寸那條線，在左側公差選擇對應型別（雙邊），
-
倒角尺寸：智能尺寸 -> 倒角尺寸 -> 選中倒角 -> 標注
如果格式不對，在選項中調整；
-
對于均布圓孔的尺寸：要告訴計算機是均布的，在左側標注尺寸文字中寫一個“4×”，表明4個均布；
-
?的尺寸：如果出來是半徑尺寸，需要直徑尺寸，在左側引線中選擇直徑；
-
-
完善
-
-
標注非文字性、文字性技術要求、標題欄
- 在視圖上方的功能選項卡 -> 表面粗糙度 -> 左側選擇需要的形式進行填寫-> 放在對應線上 / 尺寸上；
- 如果放不到線上，可以用引線指過去；
- 其他粗糙度，放在空白處，括號在功能選項卡的注解；
- 文字性的技術要求、標題欄，也在注解
-
保存
-
04 裝配圖建模程序
-
裝配圖的簡介：
- 生產和檢驗零件所依據的圖樣稱為零件圖；表達產品或部件整體形狀、作業原理、零件之間連接關系的圖樣稱為裝配圖；
-
裝配圖的作用：
- 產品設計程序：
- 設計產品的時候一般先畫出裝配圖，再根據裝配圖設計、拆畫零件圖
- 產品制造程序：
- 按照裝配圖進行裝配、檢查和實驗作業
- 產品使用程序：
- 依據裝配圖進行使用、除錯、維修；
- 產品設計程序：
-
裝配圖內容：
- 一組視圖
- 視圖、剖視、斷面等，表示出裝配關系和結構特點等；
- 必要尺寸
- 技術要求
- 標題欄
- 序號、明細欄
- 一組視圖
-
制作步驟(與零件圖制作程序類似)
-
分析裝配體
- 了解作業原理，分析裝配關系
- 視圖選擇
- 定圖幅、比例（左側->比例部分)
-
設定系統選項
-
匯入裝配體
- 設定比例
- 選擇第一個視圖
- 如果有剖面，上部->視圖布局->剖視圖，選中剖視起始位置，會彈出一個剖視選項，在左側設計樹中選擇不打剖面線的零件，如果都打，在彈出框圖的左側選中自動打剖面線，再把剖視圖放到合適的位置；
- 可以隱藏剖切的符號（即兩個向左指的箭頭A-A），選中箭頭，右鍵隱藏剖切線；
-
布置其他視圖
- 按國標完善
- 中心線：注解->中心線，可以按照零件圖中那樣自動生成，也可以自己手畫微調；
- 有關圓的中心符號：注解->中心符號，就在中心線位置上方，在對應位置添加；
-
標注尺寸
-
與03零件圖的操作類似；
-
特殊的是形如：
\[\phi17\frac{H7}{h6} \]這樣的配合尺寸：
在左側-尺寸-公差-“套合”關系-設定H7和h6-選擇樣式；
-
如果是只有內部零件，但將要用于配合，可以只標內部尺寸比如h6：
左側-尺寸-公差-公差套合-H那一欄空過-g6-公差范圍（看需求）
-
-
標注零件序號
- 上欄中注解有：自動零件序號，在左側中可以選擇零件序號方位
- 如果箭頭形式不符合要求，在左側欄更多屬性中修改，
-
填寫明細表
- 標題欄上方寫明細表
- 注解-零件明細表-選擇視圖（選零件序號標注的位置）-左側欄添加到指定位置（調整）-按照國標進行修改（右鍵格式化-列寬、插入等等，對于表格的行也同理；
-
標注技術要求、標題欄
- 這里提一點，調整技術要求欄的一些大小樣式，在輸入提示欄的四個叉號的那個按鍵中調整；
- 雙擊表格，在小工具列中選擇標題在下（國標要求）
-
保存
-
05 簡單總結 | Review
