雙絞線

雙絞線簡介

雙絞線（twisted pair，TP）是一種綜合布線工程中最常用的傳輸介質，雙絞線一般由兩根22～26號絕緣銅導線相互纏繞而成，在一個電纜套管里的，不同線對具有不同的扭絞長度，一般地說，扭絞長度在38.1mm～140mm內，按逆時針方向扭絞，相臨線對的扭絞長度在12.7mm以內，雙絞線一個扭絞周期的長度，叫位元組距，節距越小（扭線越密），抗干擾能力越強，“雙絞線”的名字也是由此而來，采用這種方式，不僅可以抵御一部分來自外界的電磁波干擾，也可以降低多對絞線之間的相互干擾，與其他傳輸介質相比，雙絞線在傳輸距離，信道寬度和資料傳輸速度等方面均受到一定限制，但價格較為低廉，因此使用非常廣泛，

1、雙絞線的分類

雙絞線可分為屏蔽雙絞線（Shielded Twisted Pair，STP）與非屏蔽雙絞線（Unshielded Twisted Pair，UTP），

屏蔽雙絞線電纜的外層由鋁泊包裹，以減小幅射，但并不能完全消除輻射，屏蔽雙絞線分為STP和FTP（Foil Twisted-Pair），

STP指每條線都有各自的屏蔽層，而FTP只在整個電纜有屏蔽裝置，并且兩端都正確接地時才起作用，所以要求整個系統是屏蔽器件，包括電纜、資訊點、水晶頭和配線架等，同時建筑物需要有良好的接地系統，屏蔽層可減少輻射，防止資訊被竊聽，也可阻止外部電磁干擾的進入，使屏蔽雙絞線比同類的非屏蔽雙絞線具有更高的傳輸速率 ，100 米內可達到155Mbps，但是在實際施工時，很難全部完美接地，從而使屏蔽層本身成為最大的干擾源，導致性能甚至遠不如非屏蔽雙絞線，而且屏蔽雙絞線價格相對較高，安裝時要比非屏蔽雙絞線電纜困難，所以，除非有特殊需要，通常在綜合布線系統中采用非屏蔽雙絞線，

非屏蔽雙絞線（UnshieldedTwisted Pair，縮寫UTP）非屏蔽雙絞線電纜是由四對雙絞線和一個塑料外皮構成，廣泛用于以太網和電話線中 ，

非屏蔽雙絞線電纜具有以下優點：

• 無屏蔽外套，直徑小，節省所占用的空間，成本低，
• 重量輕，易彎曲，易安裝，
• 將串擾減至最小或加以消除，
• 具有阻燃性，
• 具有獨立性和靈活性，適用于結構化綜合布線，因此，在綜合布線系統中，非屏蔽雙絞線得到廣泛應用，

國際電氣工業協會按傳輸質量，頻率和信噪比對雙絞線做了如下分類：

一類線（CAT1）：是ANSI/EIA/TIA-568A 標準中最原始的非屏蔽雙絞銅線電纜，線纜最高頻率帶寬是750kHZ，用于報警系統，或語音傳輸（它設計之初主要是電話語言，而不是網路資料傳輸），

二類線（CAT2）：是ANSI/EIA/TIA-568A 和ISO 2 類/A 級標準中第一個可用于計算機網路資料傳輸的非屏蔽雙絞線電纜，線纜最高頻率帶寬是1MHZ，用于語音傳輸和最高傳輸速率4Mbps的資料傳輸，常見于使用4MBPS規范令牌傳遞協議的舊的令牌網，

三類線（CAT3）：是ANSI/EIA/TIA-568A 和ISO 3 類/B 級標準中專用于l0BASE-T 以太網路的非屏蔽雙絞線電纜，該電纜的傳輸頻率16MHz，最高傳輸速率為10Mbps（10Mbit/s），主要應用于語音、10Mbit/s以太網（10BASE-T）和4Mbit/s令牌環，最大網段長度為100m，采用RJ形式的連接器，已淡出市場，

四類線（CAT4）：是ANSI/EIA/TIA-568A 和ISO 4 類/C 級標準中用于令牌環網路的非屏蔽雙絞線電纜，該類電纜的傳輸頻率為20MHz，用于語音傳輸和最高傳輸速率16Mbps（指的是16Mbit/s令牌環）的資料傳輸，主要用于基于令牌的局域網和10BASE-T/100BASE-T，最大網段長為100m，采用RJ形式的連接器，未被廣泛采用，

五類線（CAT5）：是ANSI/EIA/TIA-568A 和ISO 5 類/D 級標準中用于運行CDDI（CDDI 是基于雙絞銅線的FDDI 網路）和快速以太網的非屏蔽雙絞線電纜，該類電纜增加了繞線密度，外套一種高質量的絕緣材料，線纜最高頻率帶寬為100MHz，最高傳輸率為100Mbps，用于語音傳輸和最高傳輸速率為100Mbps的資料傳輸，主要用于100BASE-T和1000BASE-T網路，最大網段長為100m，采用RJ形式的連接器，這是最常用的以太網電纜，在雙絞線電纜內，不同線對具有不同的絞距長度，通常，4對雙絞線絞距周期在38.1mm長度內，按逆時針方向扭絞，一對線對的扭絞長度在12.7mm以內，

超五類線（CAT5e）：是ANSI/EIA/TIA-568B.1 和ISO 5 類/D 級標準中用于運行快速以太網的非屏蔽雙絞線電纜，超5類具有衰減小，串擾少，并且具有更高的衰減與串擾的比值（ACR）和信噪比（SNR）、更小的時延誤差，性能得到很大提高，超5類線主要用于千兆位以太網（1000Mbps），

六類線（CAT6）：是ANSI/EIA/TIA-568B.2 和ISO 6 類/E 級標準中規定的一種非屏蔽雙絞線電纜，它主要應用于百兆位快速以太網和千兆位以太網中，該類電纜的傳輸頻率為1MHz～250MHz，六類布線系統在200MHz時綜合衰減串擾比（PS-ACR）應該有較大的余量，它提供2倍于超五類的帶寬，六類布線的傳輸性能遠遠高于超五類標準，最適用于傳輸速率高于1Gbps的應用，六類與超五類的一個重要的不同點在于：改善了在串擾以及回波損耗方面的性能，對于新一代全雙工的高速網路應用而言，優良的回波損耗性能是極重要的，六類標準中取消了基本鏈路模型，布線標準采用星形的拓撲結構，要求的布線距離為：永久鏈路的長度不能超過90m，信道長度不能超過100m，

超六類或6A（CAT6A）：是6 類線的改進版，同樣是ANSI/EIA/TIA-568B.2 和ISO 6 類/E 級標準中規定的一種非屏蔽雙絞線電纜，此類產品傳輸帶寬介于六類和七類之間，傳輸頻率為500MHz，傳輸速度為10Gbps，標準外徑6mm，和七類產品一樣，國家還沒有出臺正式的檢測標準，只是行業中有此類產品，各廠家宣布一個測驗值，

七類線（CAT7）：是ISO 7 類/F 級標準中最新的一種雙絞線，主要為了適應萬兆位以太網技術的應用和發展，但它不再是一種非屏蔽雙絞線了，而是一種屏蔽雙絞線，又是6 類線和超6 類線的2 倍以上傳輸頻率為600MHz，傳輸速度為10Gbps，單線標準外徑8mm，多芯線標準外徑6mm，

小結：

按電氣性能劃分的話，雙絞線可以分為：1 類、2 類、3 類、4 類、5 類、超5 類、6 類、超6 類、7 類共9 種雙絞線型別，型別數字越大，版本越新、技術越先進、帶寬也越寬，當然價格也越貴，這些不同型別的雙絞線標注方法是這樣規定的：如果是標準型別則按"catx"方式標注，如常用的5 類線，則在線的外包皮上標注為"cat5"，注意字母通常是小寫，而不是大寫，而如果是改進版，就按"xe"進行標注，如超5 類線就標為"5e"，同樣字母是小寫，而不是大寫，

2、雙絞線的線序

在國際上最有影響力的3家綜合布線組織如下，ANSI（American National Standards Institute，美國國家標準協會）TIA（Telecommunication Industry Association，美國通信工業協會）EIA（Electronic Industries Alliance，美國電子工業協會），由于TIA和ISO兩組織經常進行標準制定方面的協調，如今雙絞線標準中應用最廣的是ANSI/EIA/TIA-568A和ANSI/EIA/TIA-568B，這兩個標準主要是線序不同，

ANSI/EIA/TIA-568A線序：

ANSI/EIA/TIA-568B線序：

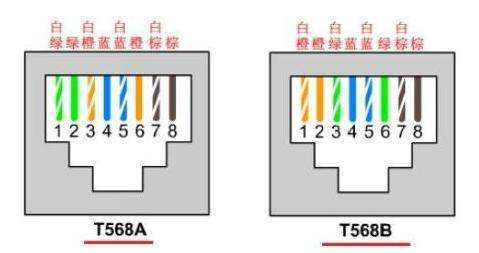

如下圖所示：

根據568A和568B標準，RJ-45連接頭（俗稱水晶頭）各觸點在網路連接中，對傳輸信號來說它們所起的作用分別是：1、2用于發送，3、6用于接收，4、5，7、8是雙向線，對與其相連接的雙絞線來說，為降低相互干擾，標準要求1、2必須是絞纏的一對線，3、6也必須是絞纏的一對線，4、5相互絞纏，7、8相互絞纏，由此可見實際上兩個標準568A和568B沒有本質的區別，只是連接RJ-45時8根雙絞線的線序排列不同，但是TIA/EIA568A只定義到5類線，最大帶寬100M，而TIA/EIA568B定義到了超6類，支持百兆以上的帶寬，因此在實際的網路工程施工中較多采用568B標準，

需要注意：如今由于網路設備的智能化，在做RJ45頭的時候，只是保證線兩端的順序一一對應，卻并未按照568A/568B的排線標準去做，這樣雖能連通網路，但這種線的抗干擾性較差，可能出現諸如傳輸速度慢、網路時好時壞的情況，在做網線的時候建議按照標準去做，并且根據實際的工程經驗網線長度最好不小于1.5米，這對提高網路的穩定性是有必要的，

3、直通線，交叉線，全反線

直通（Straight-through）線一般用來連接兩個不同型別的設備，一般用于：PC to Switch/Hub，Router to Switch/Hub，直通線的做法就是使兩端的線序相同，要么兩頭都是568A 標準，要么兩頭都是568B 標準，

如：568A兩端線序

568B兩端線序

交叉（Cross-over）線一般用來連接兩個相同型別的設備，比如：Switch to Switch，Switch to Hub， Hub to Hub， Host to Host，Host to Router，做法就是兩端不同，一頭做成568A，一頭做成568B 即可，

如下：

全反（Rolled）線，不用于以太網的連接，主要用于主機的串口和路由器（或交換機）的console 口連接的console 線，用于操作或者除錯設備，做法就是一端的順序是1－8，另一端則是8－1 的順序，

下面就以568B為示例做全反線（console線）：

注意：將制作好的console線一端連接路由器或者交換機，console另一端需要連接我們計算機的串口，但我們的console兩端都是RJ45，所以還需要買一個轉換頭，將網口轉換成串口，
