Bag of Visual Word (BoW, BoF, 詞袋)

簡介

BoW 是傳統的計算機視覺方法，用一些特征（一些向量）來表示一個影像，BoW的核心思想是利用一組較為通用的特征，將影像用這些特征來表示，不同影像對于同一個特征的回應也是不同的，最終一個影像可以轉化成關于這一組特征的一個頻率直方圖（向量），這里有個挺清晰的介紹，BoW 常常用在 content-based image retrieval (CBIR) 任務上，

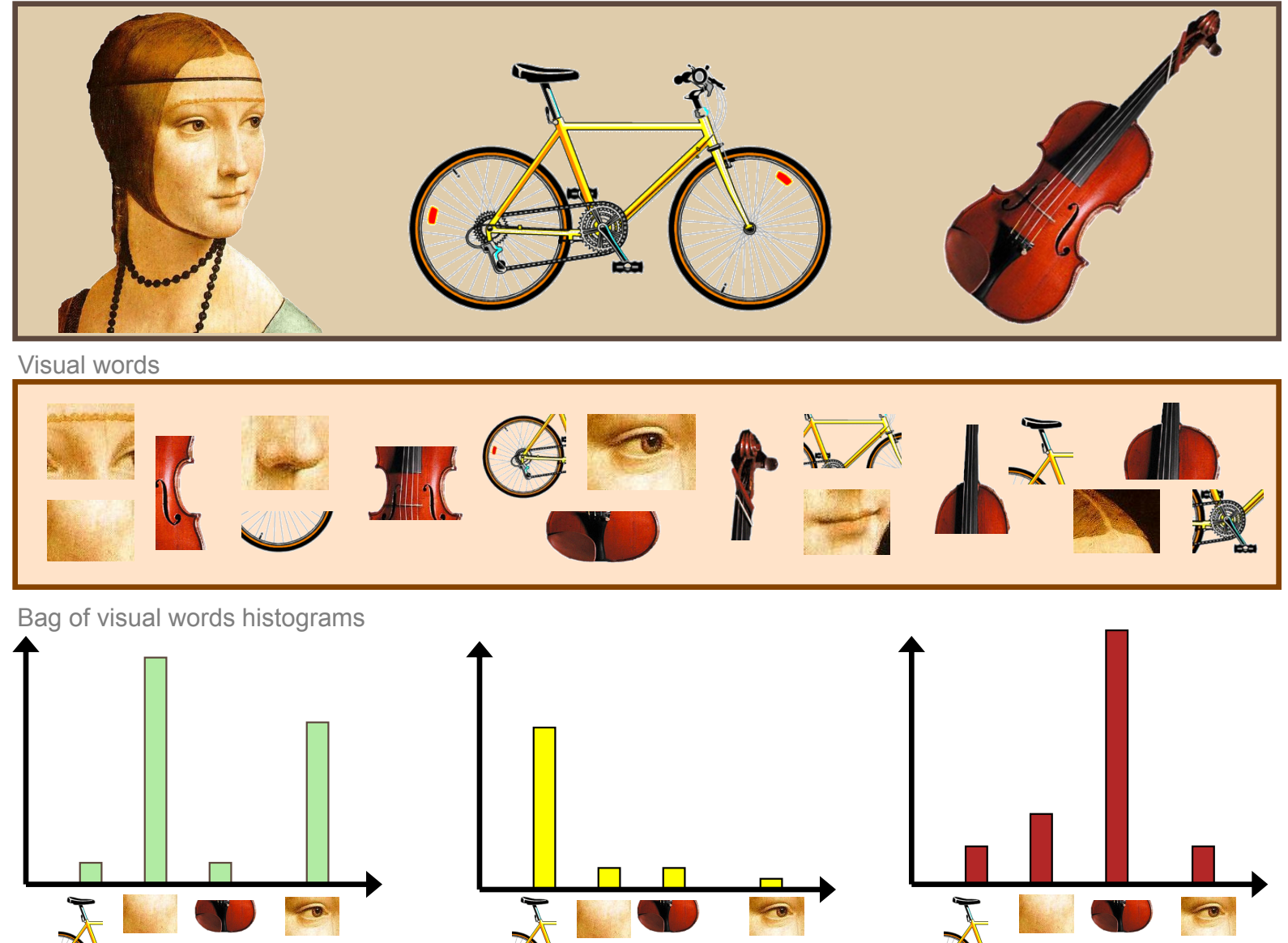

例如下面這張圖（來源 Brown Computer Vision 2021 ）形象的介紹了BoW的，首先有一堆圖片，然后提取這些圖片中的特征，然后提取具有代表性的通用特征，然后計算不同影像對于這些特征的回應，從而將影像轉換成關于這組特征的一個特征向量，

實踐

本文不過多的介紹理論部分，主要使用opencv來進行一些實踐操作，

資料集

本文使用的是一個比較老的資料集是 ZuBuD 資料集，是蘇黎世聯邦理工構建的資料集，開放下載，資料集是蘇黎世城市內的一些建筑，訓練集有1005張影像，包含201個建筑，測驗集有115張影像，用來測驗 image retrieval，有ground truth資訊，即指定來哪些影像是對應的，如下隨便找了兩張圖片，

以下是 ground truth 的部分資訊，例如第一行代表測驗集中編號為 1 的影像對應到訓練集中，應該是編號 100，

TEST	TRAIN
001	100
002	102
003	104
004	105
005	107
006	109
...
...

總體思路

1. 對每個影像提取sift特征
2. 將訓練集的所有特征放在一起進行聚類
3. 對訓練集中的影像計算直方圖
4. 對測驗集中的影像計算直方圖
5. 從訓練集中找和測驗影像直方圖最接近的影像作為結果
6. 計算正確率

代碼部分

有了上述思路后，代碼的邏輯也比較清晰了，下面給出所有的代碼，詳細的解釋在注釋里，

#1.對每個影像提取sift特征
#2.將訓練集合的所有特征放在一起進行聚類
#3.對每個影像計算直方圖
#4.對測驗影像計算直方圖
#5.從訓練集中尋找和測驗影像直方圖最近接近的影像作為結果
#6.計算正確率

import cv2
import os
import matplotlib.pyplot as plt
import numpy as np
import time
from sklearn.cluster import MiniBatchKMeans

DataPath = "../Dataset/ZuBuD" #資料集的根目錄
TrainPath = os.path.join(DataPath, "png-ZuBuD") #訓練集的根目錄
TestPath = os.path.join(DataPath,"1000city","qimage") #測驗集的根目錄
trainList = os.listdir(TrainPath) #訓練集影像的所有名字

TrainSIFTPath = "../Dataset/ZuBuD/Train_SIFT" #訓練集影像SIFT保存的路徑（保存在檔案中時有用）
TestSIFTPath = "../Dataset/ZuBuD/Test_SIFT" #測驗集影像SIFT保存的路徑（保存在檔案中時有用）

TrainSIFT = []#訓練集的SIFT特征，為了后面numpy方便拼接
TestSIFT = []#測驗集的SIFT特征

Train_SIFT_dict = {}#同上，只不過用名字來索引特征
Test_SIFT_dict = {}


#批量生成SIFT特征
def genSIFT(dataDir,outdir, outlist,outdict):
    begin = time.time()
    sift = cv2.SIFT_create()
    imgList = os.listdir(dataDir)
    if not os.path.exists(outdir):
        os.mkdir(outdir)
    count = 0
    for name in imgList:
        ext = os.path.splitext(name)[-1]
        if ext!=".png" and ext!=".JPG" and ext!=".jpg" :
            continue
        #讀取圖片、轉成灰度、提取描述子
        path = os.path.join(dataDir,name)
        imgdata = https://www.cnblogs.com/WAoyu/archive/2022/04/02/cv2.imread(path)
        gray = cv2.cvtColor(imgdata,cv2.COLOR_BGR2GRAY)
        _, des = sift.detectAndCompute(gray, None)
        outlist.append(des)
        outdict[name] = des
        #np.save(os.path.join(outdir,name),des)
        print(len(imgList),count)
        count = count + 1
    end = time.time()

#聚類，也是生成通用特征、詞袋，這里用的是MiniBatchKMeans，這個比KMeans快，精度沒有差很多
def cluster(featureList, n):
    #將所有訓練圖片的SIFT特征放在一起進行聚類
    begin = time.time()
    X = np.concatenate(featureList)
    kmeans = MiniBatchKMeans(n_clusters=n, random_state=0,verbose=1).fit(X)
    end = time.time()
    return kmeans

#計算余弦距離，為了計算相似度
def get_cos_similar(v1, v2):
    num = float(np.dot(v1, v2))
    denom = np.linalg.norm(v1) * np.linalg.norm(v2)
    return 0.5 + 0.5 * (num / denom) if denom != 0 else 0

#讀取groundtruth檔案，生成資料對
def getGroundTruth(dataPath):
    gtpair = {}
    with open(os.path.join(dataPath,"zubud_groundtruth.txt")) as f:
        gt = f.readlines()
    for i, line in enumerate(gt):
        if i == 0:
            continue
        test, train = line[:-1].split("\t")
        gtpair[test] = train
    return gtpair


#根據聚類的結果，也就是詞袋生成頻率向量，這里就將影像轉成了一個向量表示
def getFeatureHistogram(dataDict,kmeans):
    outDict = {}
    for k in dataDict.keys():
        feat = dataDict[k]
        his = np.bincount(kmeans.predict(feat))
        if his.shape[0] < kmeans.n_clusters:
            diff = kmeans.n_clusters - his.shape[0]
            for i in range(diff):
                his = np.append(his,0)
        outDict[k] = his
    return outDict


#這里時進行測驗，這里使用了一種比較樸素的方法，也就是測驗影像
#和訓練集里的影像挨個比較，取余弦距離最大的那個作為結果，
def predict(testHisDict, trainHisDict, gtpair):
    predict = {}

    for testk in testHisDict.keys():
        testhis = testHisDict[testk]
        score = 0.0
        index = ""
        for traink in trainHisDict.keys():
            trainhis = trainHisDict[traink]
            s = get_cos_similar(testhis,trainhis)
            if s > score:
                score = s
                index = traink
        predict[testk] = index

    suc = 0
    for k in predict.keys():
        tk = k[5:8]
        pk = predict[k][7:10]
        if gtpair[tk] == pk:
            suc = suc+1
    return suc/len(predict)

#將以上步驟串起來，調整聚類的類別，來觀察精度
def pipeline(n_list):
    result = []

    #1.對訓練集、測驗集提取sift特征
    t0 = time.time()
    genSIFT(TrainPath,TrainSIFTPath,TrainSIFT,Train_SIFT_dict)
    genSIFT(TestPath,TestSIFTPath,TestSIFT,Test_SIFT_dict)
    t1 = time.time()
    #2.讀取ground truth
    gtpair = getGroundTruth(DataPath)

    #3.對訓練集提取的sift進行聚類，生成 visual word
    for n in n_list:
        t3 = time.time()
        clu = cluster(TrainSIFT, n)
        t4 = time.time()
        #4.計算每個影像關于 visual word 的直方圖
        train_his = getFeatureHistogram(Train_SIFT_dict, clu)
        test_his = getFeatureHistogram(Test_SIFT_dict, clu)
        t5 = time.time()
        #5.利用余弦距離計算相似度
        acc = predict(test_his,train_his, gtpair)
        t6 = time.time()
        info = {"sift":t1-t0,"clu":t4-t3,"calvw":t5-t4,"predict":t6-t5,"acc":acc}
        result.append(info)
        print(info)
    return result

result = pipeline([50,100,300,600,1000,2000])
print(result)

測驗結果

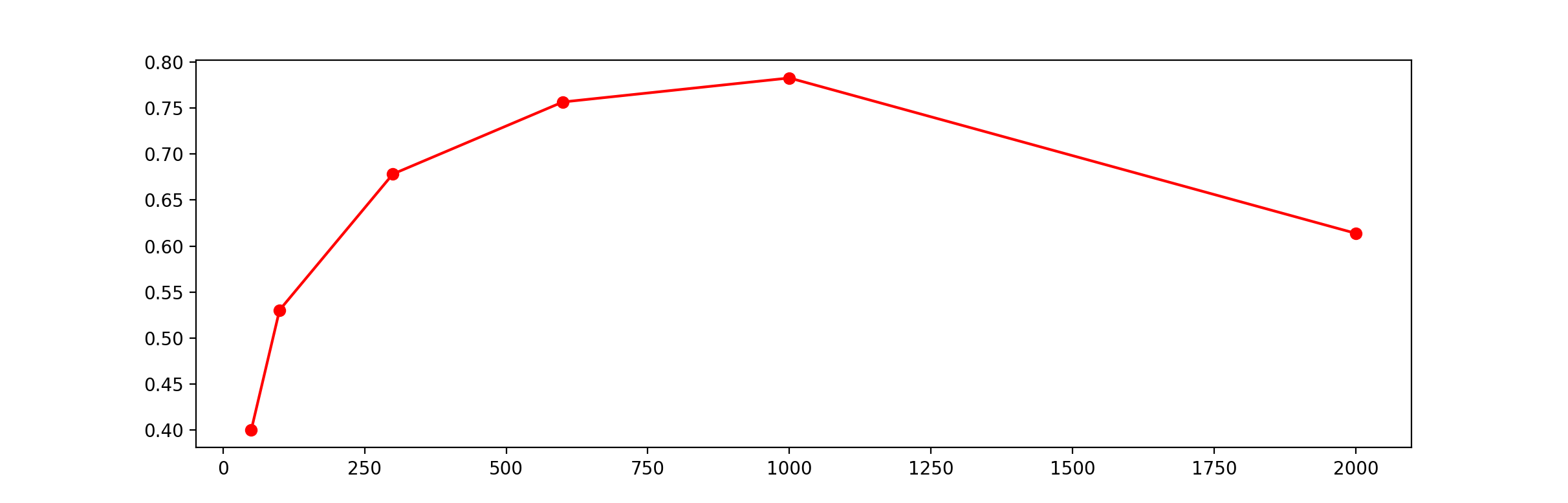

本文一共測驗了6組聚類的類別，隨著類別增多，準確的逐漸上升，但是太對類別準確度反而會下降，這是因為在實驗中發現每張影像平均也就能提取1000～1500個特征點，2000個類別太多啦，下面是繪制的準確度折線圖，因為1000 - 2000之間沒有測驗，因此可能準確率還會有所提升，600個類別的準確率為 75.65%， 1000個 準確率為 78.26%，

關于耗時，2020年 mac pro：

• 提取所有影像 SIFT 特征，耗時 55s 左右，
• 聚類 600 類，耗時 191s 左右，聚類 1000 類，耗時 251s 左右
• 計算頻率直方圖，600 類大概 6s，1000 類 9s
• 預測耗時基本都是 1.5s
