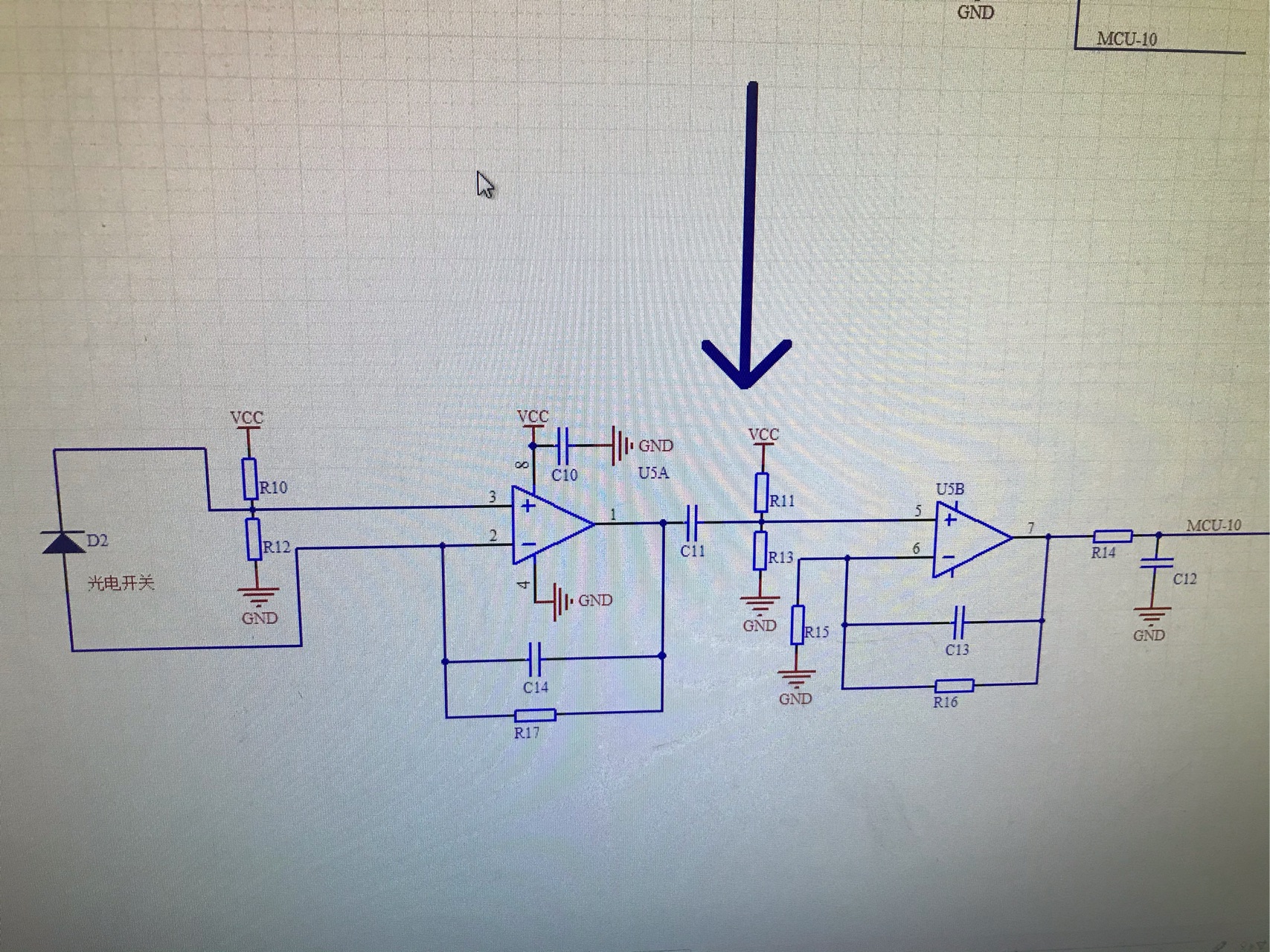

運放電路分析，求大神幫忙詳細分析下這個電路的功能！感謝，圖中的二極管為光電轉換器，圖中的電阻電容沒有詳細數值，只想知道怎么算，前級運放如何計算，后級運放如何計算，c11,c13,c14的作用，r10,r11,r12,r13的作用？
uj5u.com熱心網友回復：
你是單電源供電，這幾個電阻是希望給比較器一個基準電壓，就是想讓波動位置在一定的電壓上，而不是波動維持在0V或VCCuj5u.com熱心網友回復：
你的光電二極管pd方向應該是反了，除非你是APD，而且C11的電容放在這里也是錯誤的，c13，C14的電容應該是在pf級別，是為了高頻性能好一些。uj5u.com熱心網友回復：
1.交流放大電路，放大光電管的小信號，第一級可以串聯個10uF電容，隔直通交。2.單電源運放，如果不設定基準點，交流信號會失真，所以需要設定基準點，一般是VCC/2.信號在該基準點擺動。
3.一般設定K級電阻，幾十K，可選100K并100K，即可確保運放的輸入基準點，
4.C11是耦合作用，隔直通交，一般nF級
5.C13、C14是運放補償用的，補償這個暫不明了怎么算
uj5u.com熱心網友回復：
C11右端切斷，C11連接到U5B 6腳uj5u.com熱心網友回復：
1.兩個運放均是對光電信號的放大，r10，r11,r12,r13都是對信號直流分量的限制。2.C11隔直通交。
5.C13、C14和r16,r17組成了濾波電路，濾除信號中的高頻成分，所以一般都很小。
