標題：可解釋的視覺問題回答的概率神經符號模型
來源：ICML 2019https://proceedings.mlr.press/v97/vedantam19a.html
代碼：https://github.com/kdexd/probnmn-clevr

一、問題提出

neural-symbolic模型是神經和符號網路模型的結合，

神經網路引數的靈活可以挖掘到跟多的資訊，但是缺乏解釋性；

符號網路缺乏靈活的學習能力，但支持很強的泛化和系統性，且更加直觀可解釋，

本文從NMN出發，結合neural和program，深入探討模型的推理能力，

對于VQA的image i 和question x, 生成一個程式program z, 利用program制定推理程序，使用神經網路進行具體運算，

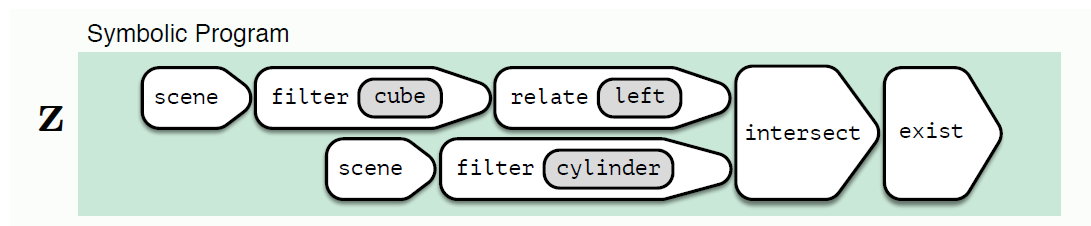

例子：該例子中，基于問題，program首先從場景中過濾出cylinder和cube兩個關鍵詞，應用filter[cube]算子并關聯[left]，之后和filter[cylinder]一起預測答案，

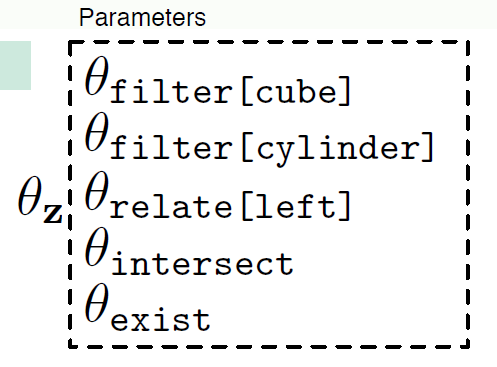

在構建program的程序中，將會動態產生一組引數θ，每一個引數代表一個模塊，

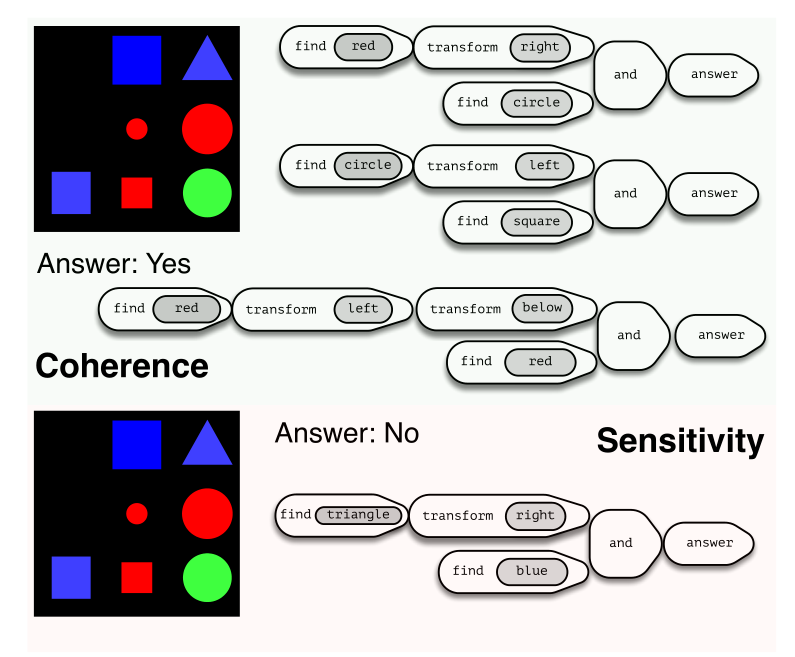

本文的內容是在神經符號模型中引入了概率公式，通過這樣的運算式，期望該模型滿足可解釋推理模型的一些自然需求，

二、主要思想

問題形式化定義：

輸入影像：\(i\in\ R^{U\times V}\)

輸入問題：\(x=\left(x_1,...,x_t\right),\ \ x_t\in\ X\)

回答：\(a\in\ A\)

前綴序列化程式program：\(z=(z_1,...,z_t)\in\ Z\)，其中給定符號\(z\in\ Z\)，有一個對應的神經網路（后續可以動態的實體化神經網路）和引數\(\theta_z\)（給定z，這些都是確定的），——該步定義類同于NMN神經模塊網路中的模塊

采用的資料集：

\[D=\{x^n,z^n\}\cup\{x^m,a^m,i^m\} \]

\(\{x^m,a^m,i^m\}\)：VQA資料集
\(\{x^n,z^n\}\)：指引資料集，需要人工標注（為了探索模型的學習效果，期望N<<M，即使用很少的注釋program得到很好的學習效果）

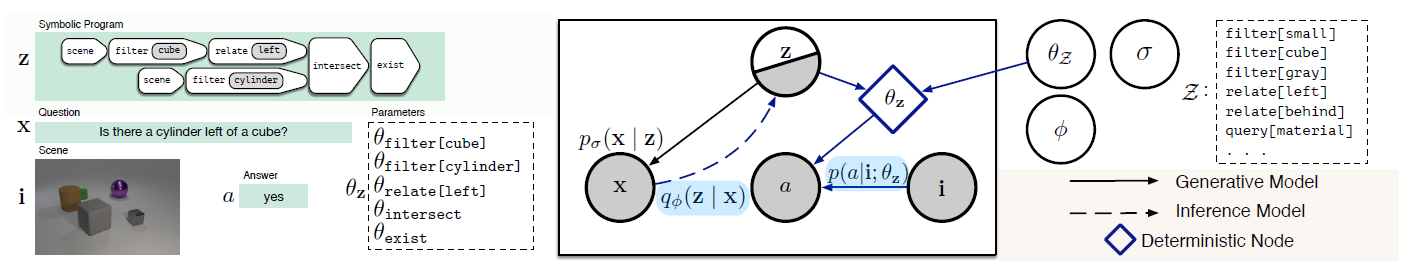

概率圖模型：

分為兩個步驟：Generative Model和Inference Network

Generative Model

給定影像i，建立\(p\left(x,z,a\middle|\ i\right)\)的模型，即關于問題、回答和program關系的模型，

模型分解為:

\[p\left(x,z,a\middle|\ i\right)=p\left(z\right)p\left(x\middle|\ z\right)p\left(a\middle|\ z,i\right) \]

步驟：首先從program z的先驗分布中采樣一個program z，并通過該program z生成問題x；之后基于program z和輸入的圖片i，生成問題的答案，（此步驟中，z生成了問題x，但x不參與生成答案，）
其中，對program z里面的每一個項設定一種小的神經單元，動態地實體化神經網路的引數\(\theta_z\)(給定z，這些都是確定的)，——該步類同于NMN

從而：
\(p\left(a\middle|\ i,z\right)\)被化為\(p\left(a\middle|\ i,\theta_z\right)\)，其中\(\theta_z=\{{\theta_{z_t}}\}_{t=1}^T\)，

從而：

\(p\left(z\right)\)用最大似然法對關于program的封閉資料集進行預訓練，并在之后保持固定，本文引數化為LSTM網路；

\(p_\sigma(x|z)\)同樣引數化為LSTM網路；

\(\theta_z\)被引數化為CNN網路，將圖片或者注意力作為輸入，提取圖中的感興趣區域，

Inference Network

推理程序，如圖中虛線所示，首先通過問題生成program z，之后結合圖片和生成的program，生成問題的答案，

文中不再使用NMN中parser+layout的結構，而是使用一個推理網路\(q_\emptyset(z|x)\)來映射問題到潛在的結構化程式program，

優點：融合了概率公式的NMN模型（Prob-NMN）可以帶來更好的半監督學習和推理能力，

引數學習：

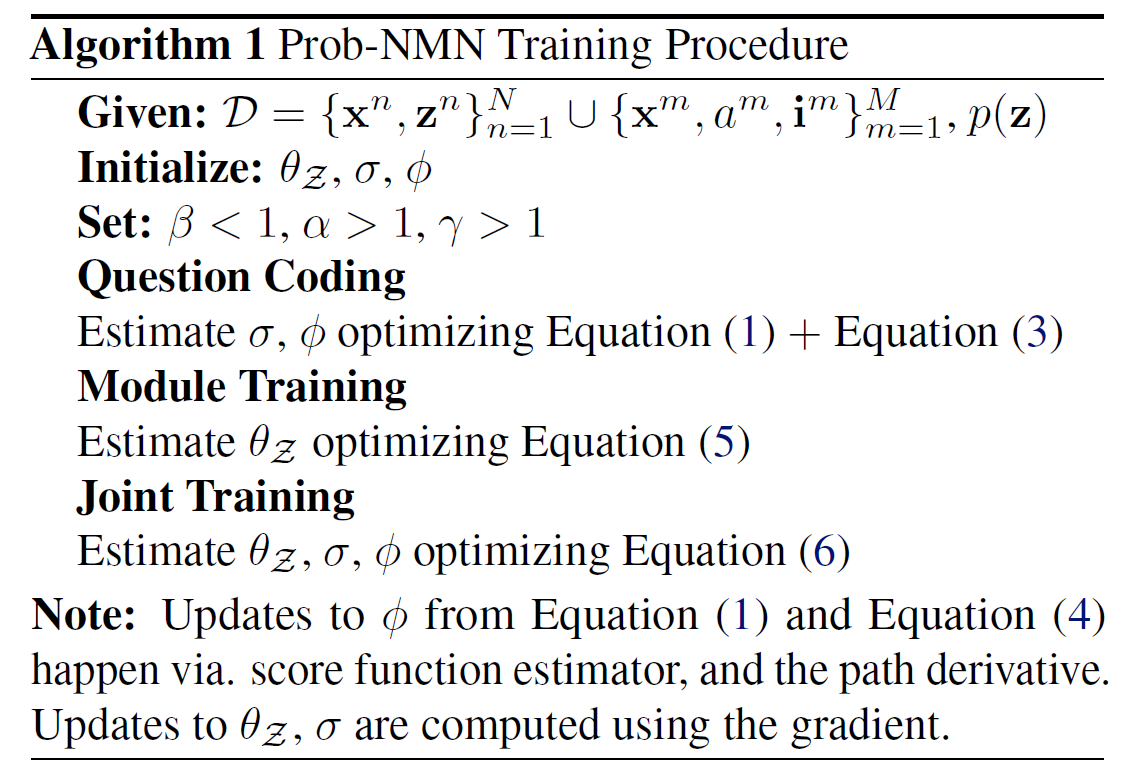

文中提出了一種三階段優化演算法：

Question Coding
Module Training
Joint Training

Question Coding

首先基于\(\{x^n,z^n\}\)以及\(x^m\)，學習一個好的在潛空間z編碼問題x的方法，即優化概率公式\(p_\sigma(x|z)\)、\(q_\emptyset(z|x)\) ，

目標：\(argmax\ \sum_{n}{log\ p\left(x^n\middle|\ z^n\right)}+\sum_{m}{log\ p\left(z^m\right)}\)

需要補充知識點：變分推斷和攤銷推理網路

參考知乎：

https://zhuanlan.zhihu.com/p/402237111

https://zhuanlan.zhihu.com/p/385341342

Step1：

先處理第二項\(\sum_{m}{log\ p\left(z^m\right)}\)，利用攤銷推理網路\(q_\emptyset\)優化證據下界（ Evidence Lower Bound (ELBO)）：

利用β < 1來衡量公式(1)中KL散度 \(D_{KL}(q(z|x)||p(z))\)的貢獻，
該約束條件下，\(u_{qc}\)項沒有捕獲program的語意，即沒有將其與特定的問題相關，所以還需要利用\(\{x^n,z^n\}\)學習問題和program之間的聯系，并為問題x提供易讀的解釋，

Step2：

處理第一項\(\mathcal{L}=\sum_{n}{log\ p_\sigma\left(x^n\middle|\ z^n\right)+log\ p\left(z^n\right)}\)，設序列z中第t個時間步的序列\(z_t\)分布為引數\(\pi_t\)的范疇，設\(\mathrm{\Pi}=\{\pi_t\}_{t=1}^T\)表示整個\(\pi_t\)上的聯合隨機變數，,按照相同的方法優化組合\(\mathcal{L}=\sum_{n}{log\ p_\sigma\left(x^n\middle|\ z^n\right)+log\ p\left(z^n\right)}\)的下界：

在實踐中，由于后驗\(q(\mathrm{\Pi}|z^n,x^n)\)會使得KL散度趨于∞，所以公式（2）中得到的下界沒有意義，故改為對\(\mathcal{L}\)進行近似：

Module Training

該階段對模塊進行優化，即優化引數\(\theta_Z\)，最大化：

目標是找到模塊引數的最佳初始化值，

例子：模塊find [green] 的初始化引數\(\theta_{find\left[green\right]}\)將會約束該模塊的執行達到預期的效果（即將圖片中綠色部分加上注意力），

Joint Training

利用全部資料集\(D=x^n,z^n\cup x^m,a^m,i^m\)，綜合學習概率圖模型的所有引數：\(\{\theta_Z,\sigma,\varphi\}\)，

目標：最大化\(\mathcal{L}+U_f\)，其中\(U_f=\sum_{m=1}^{M}{log\ p\left(x^m,a^m\middle|\ i^m\right)}\)，\(\mathcal{L}=\sum_{n=1}^{N}{log\ p\left(x^n,z^n\right)}\)，

按照步驟（1）類同的方法推導\(U_f\)的變分下界：
