目的：
1、通過實體對部分回應系統的基本概念加以說明
2.了解部分回應波形的特點
3.無碼間無碼間串擾程序
代碼：
%x=-5*pi:0.01*pi:5*pi;
x=-5:0.01:5; %X的取值范圍
y=sinc(x); %定義部分回應特殊函式Sa
subplot(2,2,1);plot(x,y),title(' Sa函式'); %部分回應函式影像
grid on;
Fs=1; %平移一個零點的距離，間隔時間
y1=sinc(x-Fs);%間隔時間進行屏平移右移的影像
y2=sinc(x-2*Fs);%兩個間隔時間進行屏平移右移的影像
y3=sinc(x-3*Fs);%三個間隔時間進行屏平移右移的影像
y4=sinc(x+1*Fs);%間隔時間進行屏平移左移的影像
y5=sinc(x+2*Fs);%兩個間隔時間進行屏平移左移的影像
y6=sinc(x+3*Fs);%三個間隔時間進行屏平移左移的影像
subplot(2,2,2);plot(x,y,'r'),title(' 部分回應函式'),grid on; %部分回應函式影像
hold on;plot(x,y1,'b'); %部分回應函式影像
hold on;plot(x,y2,'b'); %部分回應函式影像
hold on;plot(x,y3,'b'); %部分回應函式影像
hold on;plot(x,y4,'g'); %部分回應函式影像
hold on;plot(x,y5,'g'); %部分回應函式影像
hold on;plot(x,y6,'g'); %部分回應函式影像
g1=y1+y;
g2=y1+y2;
g3=y2+y3;
g4=y+y4;
g5=y4+y5;
g6=y5+y6;
subplot(2,2,3);plot(x,g1,'y'),title(' Sa函式平移'),grid on; %部分回應函式影像
hold on;plot(x,g2,'y'); %部分回應函式影像
hold on;plot(x,g3,'y');plot(x,g4,'y');plot(x,g5,'y');plot(x,g6,'y');
hold on;plot(x,y1,'b'); %部分回應函式影像
hold on;plot(x,y2,'b'); %部分回應函式影像
hold on;plot(x,y3,'b'); %部分回應函式影像
hold on;plot(x,y4,'g'); %部分回應函式影像
hold on;plot(x,y5,'g'); %部分回應函式影像
hold on;plot(x,y6,'g'); plot(x,y,'r');%部分回應函式影像
subplot(2,2,4);ezplot('sinc(x)+sinc(x+1)',[-5,5, -0.5,1.2]),grid on;s
實驗圖形：
圖表 1實體函式

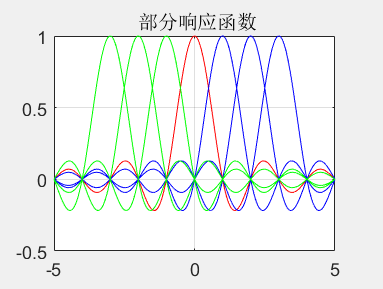

圖表 2平移之后的函式

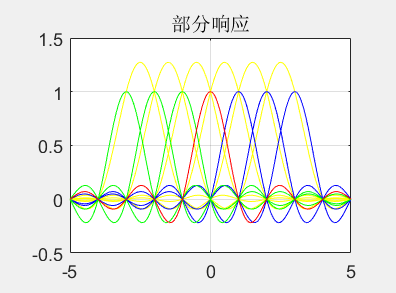

圖表 3部分回應函式

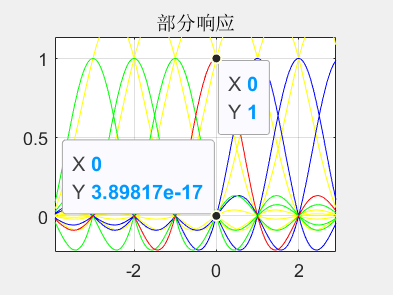

圖表 4抽樣原理分析圖
由圖片可以知，當傳送碼元間隔為Ts的時候，在抽樣時刻t =?Ts/2處，g(t) = 1外，其余的抽樣時刻上， g(t)具有等間隔Ts的零點，
圖表 5 g(t)函式圖

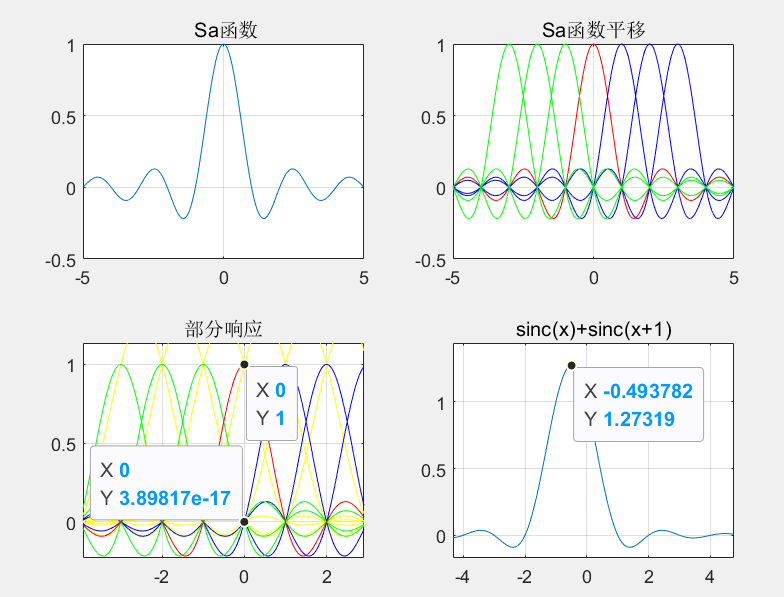

圖表 6總圖預覽
結論
1.通過實體（sin x / x）對部分回應系統的基本概念加以說明，兩個間隔為一個碼元長度Ts的 sin x / x 的合成波形來代替sin x / x，在抽樣時刻t =?Ts/2處，g(t) = 1外，其余的抽樣時刻上， g(t)具有等間隔Ts的零點，
2.觀察g(t)波形可知：
1.g(t)的拖尾比理想低通形成的h(t)衰減大快
2.若用g(t)作為傳送波形，且傳送碼元間隔為Ts，則在抽樣時刻:發送碼元與其前后碼元相互干擾，而與其它碼元不發生干擾，
3.這種“干擾”是確定的，在收端可以消除掉，故仍可按1/ Ts傳輸速率傳送碼元，
3. 通過采用“預編碼－相關編碼－模2判決”處理程序，對前后波形所造成的串擾，進行消除，
