一、前言
本文為常見的以圖作為資料結構的尋路演算法筆記，再次推薦該文章：
https://www.redblobgames.com/pathfinding/a-star/introduction.html
既有可互動的可視化界面，又有由淺到深的尋路演算法講解，
二、廣度優先搜索(BFS)

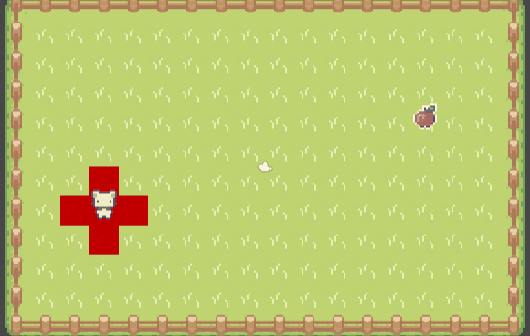

廣度優先搜索的回圈，是所有尋路演算法（基于圖節點）的關鍵，實際上會從起點開始，像在 Minecraft 游戲里倒一桶水般蔓延開來，遍歷到圖中的每個節點：
// 待搜索佇列
Queue<TileNode> frontier = new Queue<TileNode>();
// 已搜索節點
HashSet<TileNode> reached = new HashSet<TileNode>();
// 從起點開始
TileNode start = TotalTileModels[character.cellPosition];
frontier.Enqueue(start);
reached.Add(start);
// 遍歷搜索上下左右的鄰節點
while (frontier.Count != 0)
{
TileNode current = frontier.Dequeue();
foreach (TileNode neighbor in current.neighbors)
{
if (!reached.Contains(neighbor))
{
frontier.Enqueue(neighbor);
reached.Add(neighbor);
}
}
}
如果需要找到路徑，則用字典記錄每個節點的“父節點”，找到目的地之后，從尾節點向上回傳到起點：
private void BFS()
{
Queue<TileNode> frontier = new Queue<TileNode>();
// 若 cameFrom[B]=A，說明B的上一節點為A，B是在A的鄰居中找到的
Dictionary<TileNode, TileNode> cameFrom = new Dictionary<TileNode, TileNode>();
TileNode start = TotalTileModels[character.cellPosition];
TileNode target = TotalTileModels[destination.cellPosition];
frontier.Enqueue(start);
cameFrom.Add(start, null);
while (frontier.Count != 0)
{
TileNode current = frontier.Dequeue();
foreach (TileNode neighbor in current.neighbors)
{
if (!cameFrom.ContainsKey(neighbor))
{
frontier.Enqueue(neighbor);
cameFrom.Add(neighbor, current);
// 找到目標，提前退出
if (neighbor == target) break;
}
}
}
TileNode link = target;
while (cameFrom[link] != null)
{
path.Add(link);
link = cameFrom[link];
}
path.reverse();
}
如果 path 為空，即字典 cameFrom 不存在 target，則說明沒有從終點回傳起點的路徑，
三、Dijkstra 演算法
廣度優先搜索對于所有的節點采取一視同仁的態度，但許多游戲都存在地形的概念，如沙漠、森林等地點可能會消耗更多的步行時間，
此時我們引入成本記錄跟蹤，來得到 Dijkstra 演算法，為了在待搜索節點中先計算當前成本最低的節點，需使用優先級佇列：
private void Dijkstra()
{
// 優先級佇列
PriorityQueue frontier = new PriorityQueue();
Dictionary<TileNode, TileNode> cameFrom = new Dictionary<TileNode, TileNode>();
// 當前節點已消耗的成本
Dictionary<TileNode, int> costSoFar = new Dictionary<TileNode, int>();
TileNode start = TotalTileModels[character.cellPosition];
TileNode target = TotalTileModels[destination.cellPosition];
// 從起點開始搜索
frontier.Push(start, 0);
costSoFar.Add(start, 0);
cameFrom.Add(start, null);
while (frontier.GetCount() != 0)
{
TileNode current = (TileNode)frontier.Out();
// 到達目標，提前退出
if (current == target) break;
foreach (TileNode neighbor in current.neighbors)
{
int newCost = costSoFar[current] + neighbor.cost;
// 未計算過該節點，或有新成本更低的路徑時，才進行計算
if (!costSoFar.ContainsKey(neighbor) || newCost < costSoFar[neighbor])
{
frontier.Push(neighbor, newCost);
costSoFar[neighbor] = newCost;
cameFrom.Add(neighbor, current);
mClickableTilemap.mTilemap.SetColor(neighbor.position, Color.blue);
}
}
}
while (cameFrom[target] != null)
{
mClickableTilemap.mTilemap.SetColor(target.position, Color.red);
target = cameFrom[target];
}
}
Dijkstra 演算法，會跳過中間消耗更高的水路：
同時可以發現，如果每個地塊的移動成本都是一致的（比如都是平原），那么 Dijkstra 演算法和廣度優先搜索其實是一樣的，
四、啟發式函式（Heuristic function）
無論是廣度優先搜索還是 Dijkstra 演算法，都是以一種往外輻射的方式進行擴散的，但路徑尋找通常是有明確的方向性的（從起點指向終點方向），Dijkstra 演算法會往相反的方向擴散，對性能造成較大影響，
Dijkstra 演算法，只記錄了從起點到當前點的已消耗成本，我們將定義一個啟發式函式，對距離目標還有多遠進行評估，來得到（預估成本），
某個節點的總成本=已消耗成本+預估成本，在待搜索佇列中，優先選取總成本最低的節點進行計算，
預估成本可以由距離、時間或者其他游戲特定因素來決定的，
以距離為例，常用的啟發式函式有兩種：
- 曼哈頓距離：h(node) = |node.x-target.x| + |node.y-target.y|
- 歐幾里得距離：h(x) = sqrt(pow(node.x-target.x, 2) + pow(node.y-target.y, 2))
理想情況下，啟發式結果與真實結果越相近越好，上面兩個距離相關的啟發式函式，在節點離終點越近時，預估成本都越小，
舉例來說，同樣是一片平原，已消耗成本為6時，有多種方案可選，既可以往終點走6步，也可以遠離終點，而在加入了啟發式函式進行預估成本評估后，顯然離終點更近的節點的預估成本和總成本會更低，并優先選取計算，
“曼哈頓距離”的預估成本通常會高于真實開銷，因為可能存在對角線斜走的可能，有一定概率無法發現最佳路徑，
“歐幾里得距離（兩點之間的直線距離）”的預估成本通常低于真實開銷，則可能會遍歷更多的節點影響性能，
五、貪婪最佳優先演算法
在貪婪最佳優先演算法中，會忽略已消耗成本，只考慮啟發函式計算的預估成本，
即：某個節點的總成本=預估成本，
以“曼哈頓距離”為啟發式函式為例，貪婪最佳優先演算法會優先考慮離目標更近的點：
private void Greedy()
{
PriorityQueue frontier = new PriorityQueue();
Dictionary<TileNode, TileNode> cameFrom = new Dictionary<TileNode, TileNode>();
TileNode start = TotalTileModels[character.cellPosition];
TileNode target = TotalTileModels[destination.cellPosition];
frontier.Push(start, 0);
cameFrom.Add(start, null);
while (frontier.GetCount() != 0)
{
TileNode current = (TileNode)frontier.Out();
// 到達目標，提前退出
if (current == target) break;
foreach (TileNode neighbor in current.neighbors)
{
if (neighbor.nodeType == NodeType.Road && !cameFrom.ContainsKey(neighbor))
{
int cost = heuristic(neighbor, target);
frontier.Push(neighbor, cost);
cameFrom.Add(neighbor, current);
mClickableTilemap.mTilemap.SetColor(neighbor.position, Color.blue);
}
}
}
while (cameFrom[target] != null)
{
mClickableTilemap.mTilemap.SetColor(target.position, Color.red);
target = cameFrom[target];
}
}
在平坦地形上，貪婪演算法效率是很高的，因為他會直奔目標而去（優先考慮預估距離更近的點），但當存在障礙物時，路徑質量可能不太理想，因為會一直先取更近的點，所以可能會得到不太準確的路徑：
如圖，起點左邊、上邊、下方的方塊由于距離更遠的原因，會排在優先級佇列的尾部，起點右上方的方塊會優先計算并組成路徑，
六、A* 演算法
勺ò干知：
對于 Dijkstra 演算法，總成本=已消耗成本，可以很好地找到最短路徑，但在方向不確定的情況下會消耗更多的性能，
對于貪婪最佳優先演算法，總成本=預估成本，效率更高，但可能找不到最短路徑，
而 A* 演算法，綜合了考慮當下和未來（由啟發式函式決定）：總成本=已消耗成本+預估成本，
// 微調 Dijkstra 函式即可
...
int priority = newCost + heuristic(neighbor, target);
frontier.Push(neighbor, priority);
...
由上代碼可知，Dijkstra 演算法可當作 heuristic 函式回傳 0 的A*演算法，
七、總結
三種演算法是在“已消耗成本”與“預估成本”之間進行評估，以在效率和路徑質量之間做取舍，
本質上仍舊是開頭的“廣度優先搜索”回圈的一種優化，
可視化對比三種演算法的不同，可參考 redblobgames 的這篇文章末尾：https://www.redblobgames.com/pathfinding/a-star/introduction.html
