　　前文我們了解了代理ARP相關話題，回顧請參考https://www.cnblogs.com/qiuhom-1874/p/16188230.html；今天我們再來聊一聊vlan隔離相關話題MUX VLAN；

　　vlan隔離-埠隔離回顧

　　在同一網段的同一vlan內，為了使各埠互不干擾影響，我們可以使用埠隔離技術，配置交換機某些埠雙向隔離或者單向隔離；這是從二層的角度去隔離；但是我們可以使用三層介面，開啟代理arp繞過二層埠隔離，于是為了防止代理arp繞過二層埠隔離，我們也可以修改埠隔離模式為all，即二層和三層都隔離；

　　MUX VLAN

　　今天聊的MUX VLAN 也是一種vlan隔離技術，相對于同VLAN內的埠隔離，它更靈活；它能實作部分VLAN間可以互通、部分VLAN間隔離，同時也可以實作VLAN內埠隔離；它也是通過vlan進行網路資源控制的一種機制，只適用于二層網路中，對同一網段的用戶進行隔離（注意，是同一網段）和互通；簡單說MUX VLAN實作了處于相同網段的設備劃入不同VLAN后，雖然二層通信是隔離的，但可以和指定vlan通信，還可以實作禁止相同VLAN內地不同設備間的通信；

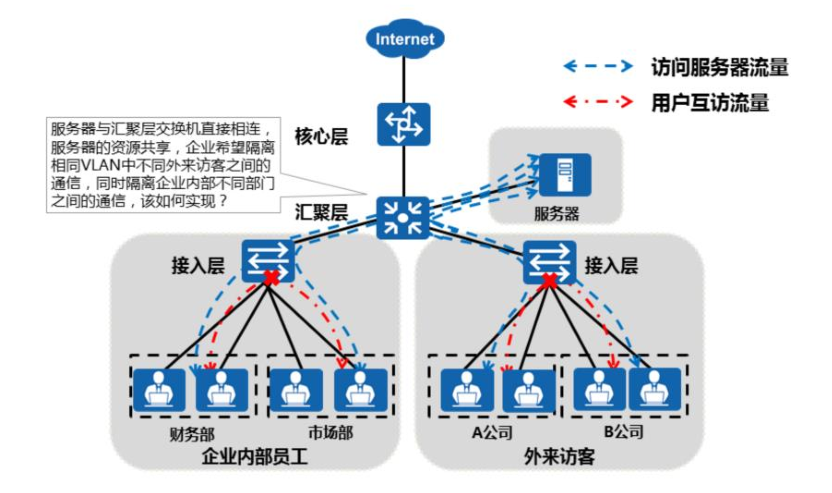

　　示例：如下拓撲

　　如圖所示，服務器與匯聚層交換機相連，為了實作所有用戶可以訪問企業服務器，我們可以通過配置vlan間通信實作；對于企業來說，希望企業內部員工之間可以互相訪問，第三方企業訪客之間是隔離的，我們可以通過配置每個訪客使用不同的vlan來實作，這樣一來如果有大量的第三方訪客，此時不但要消耗大量VLAN ID，還增加了管理員維護網路的難度，那怎么來解決這樣的需求呢？使用MUX VLAN來解決；MUX VLAN提供二層流量隔離的機制可以實作企業內部員工之間互相通信，而第三方外來訪客之間是相互隔離；

　　MUX VLAN通信規則

　　MUX VLAN主要有2種型別的VLAN，主VLAN和子VLAN；而子VLAN由分兩種型別，一種是互通型子VLAN，一種是隔離型子VLAN，通信規則如下；

　　1、主VLAN（Principal VLAN）：可以與MUX VLAN內所有VLAN通信，即不管是那種型別的子VLAN，主VLAN都可以和它通信；

　　2、隔離型子VLAN（Separate VLAN）:該型別子VLAN只能和主VLAN通信，和其他型別的VLAN完全隔離，同時子VLAN內部也完全隔離；即只能和主VLAN通信，不能和其他VLAN通信，包括同一VLAN內地其他成員；

　　3、互通型子VLAN（Group VLAN）：可以和主VLAN 通信，在同一子VLAN內部用戶可以相互通信；但不能與其他互通型子 VLAN 或隔離型子VLAN內的用戶通信；即互通型子VLAN 只能和主VLAN和本VLAN內用戶通信，其他VLAN都不行；

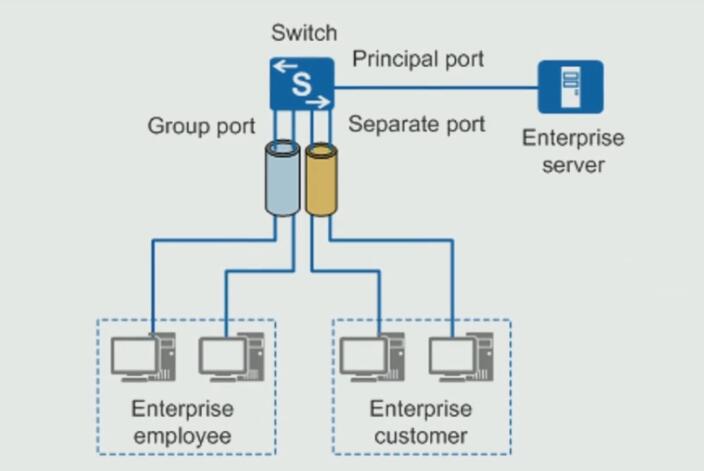

　　通過了解MUX VLAN通信規則，上述示例實作起來就非常簡單，我們可以把服務器所在VLAN設定成主VLAN，把企業內部員工所在VLAN設定成互通型VLAN，把第三方訪客所在VLAN設定成隔離型子VLAN；如下圖所示

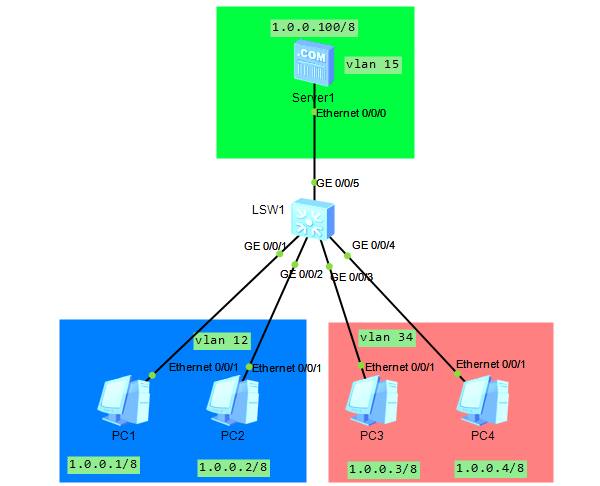

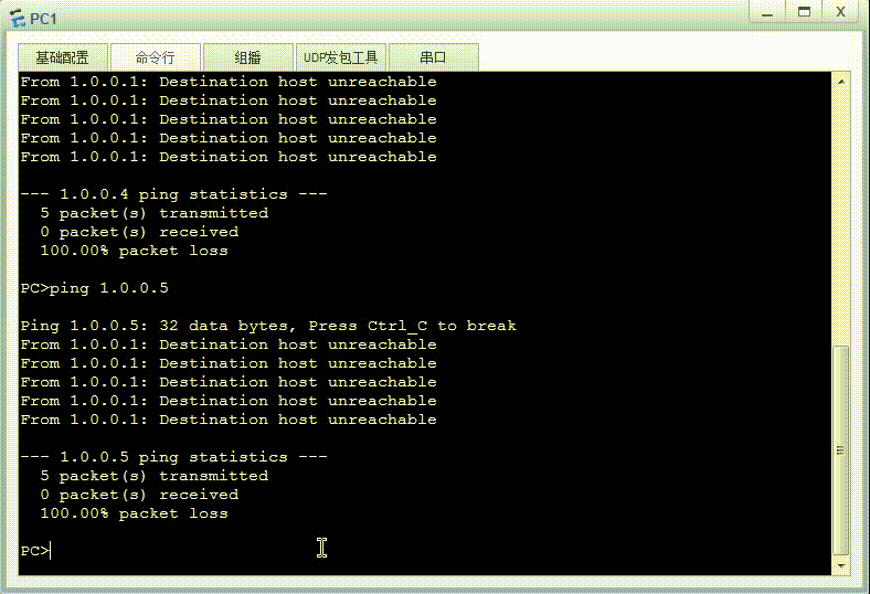

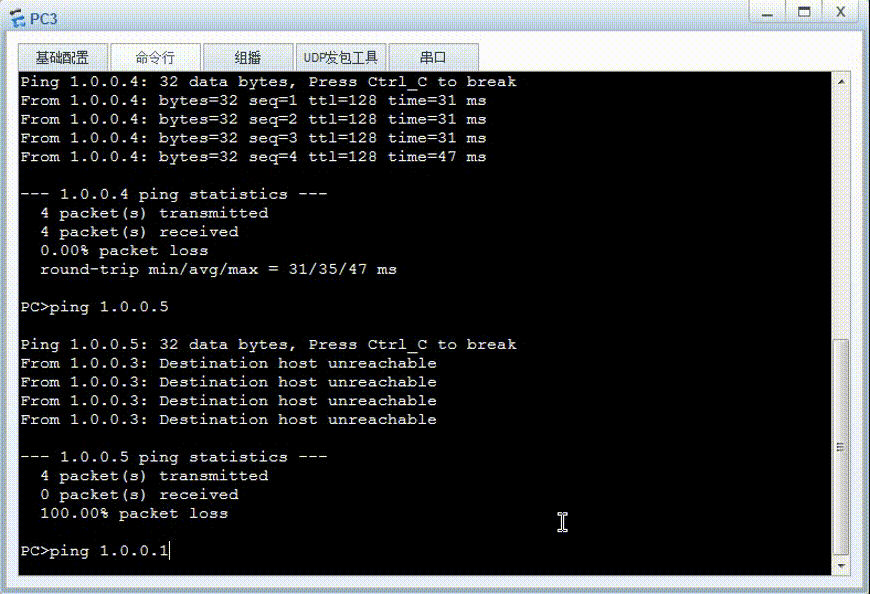

　　實驗：如下拓撲，配置MUX VLAN

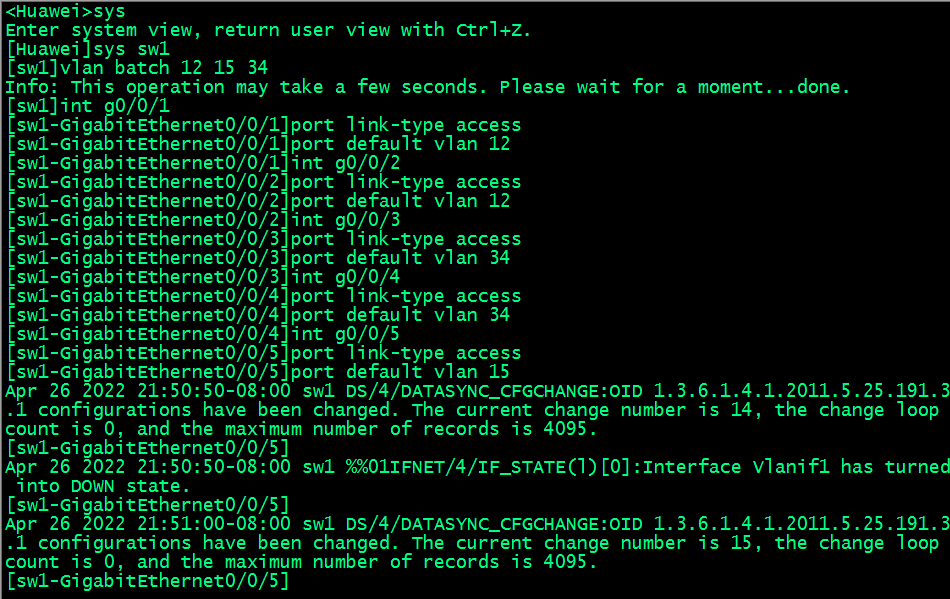

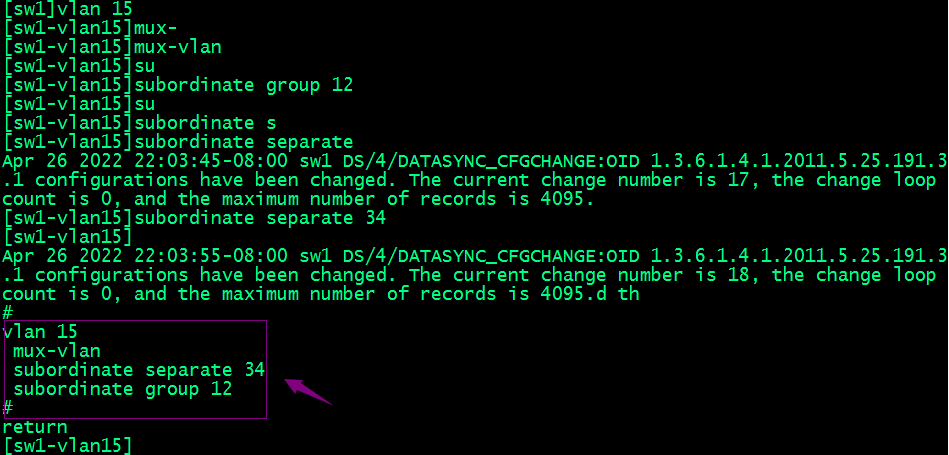

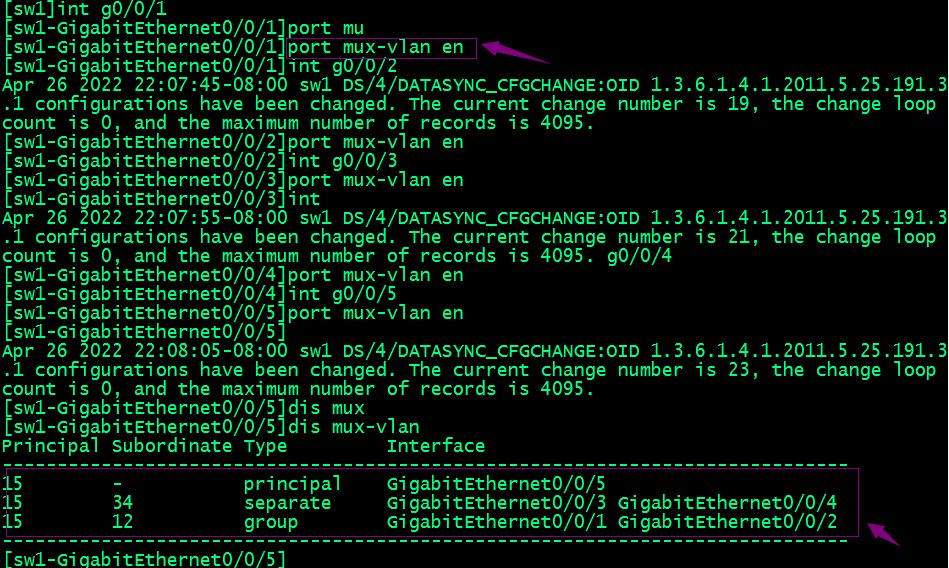

　　交換機劃分VLAN

sys
sys sw1
vlan batch 12 15 34
int g0/0/1
port link-type access
port default vlan 12
int g0/0/2
port link-type access
port default vlan 12
int g0/0/3
port link-type access
port default vlan 34
int g0/0/4
port link-type access
port default vlan 34
int g0/0/5
port link-type access
port default vlan 15
