建立模型，確認關節

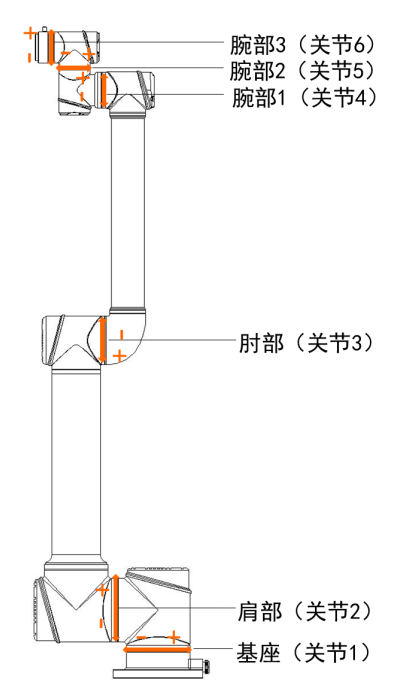

六自由度的機械臂應該有六處可旋轉的關節，這就意味著在系結約束的時候需要提供六個自由度，需要找出這六個關節，典型六自由度關節如圖示，
添加關節約束

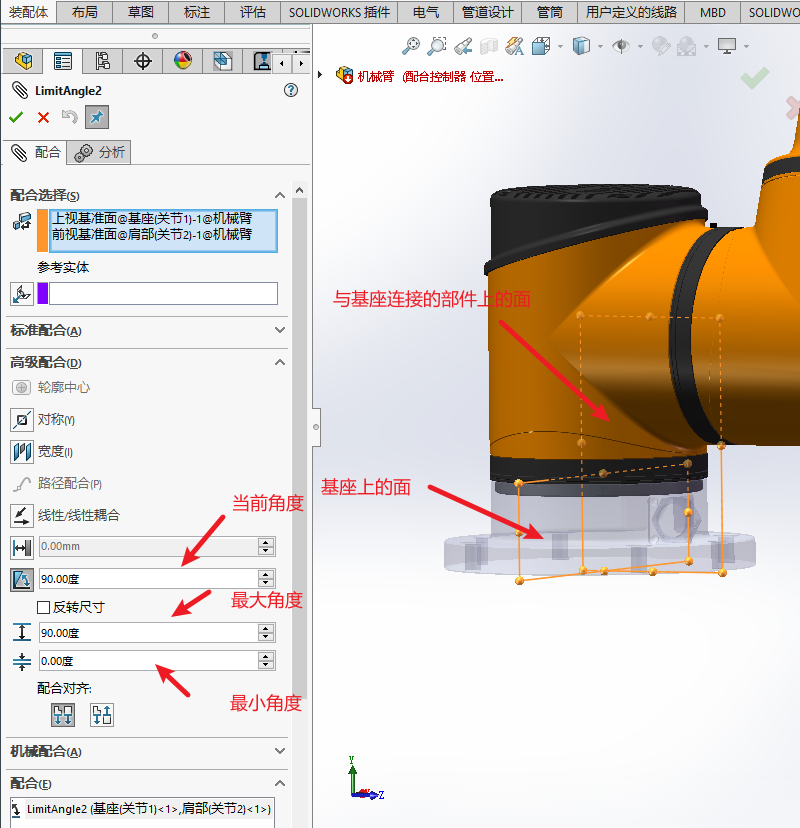

需要添加的是6個角度限制約束，建議為面與面之間的轉角限制，以基座為例，找到兩個可以描述轉動關系的面：

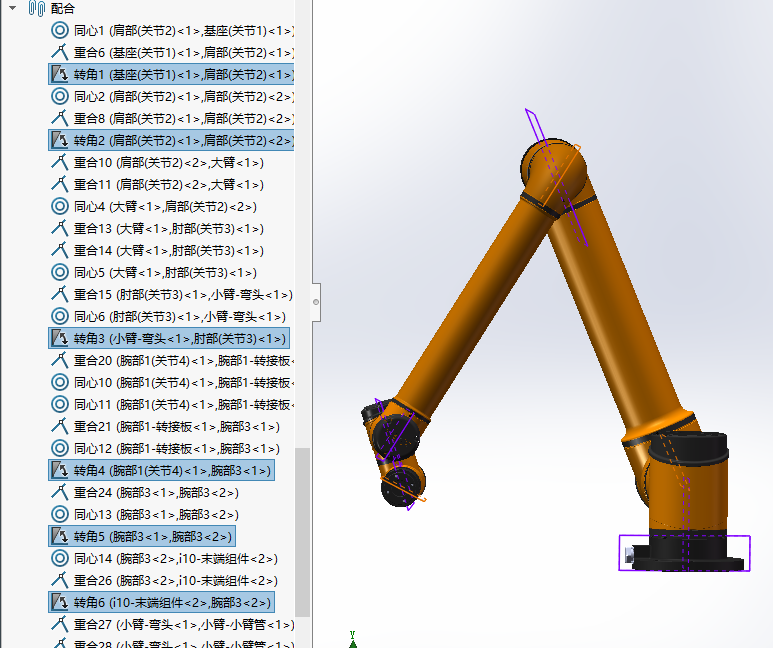

這里展示一下我建好的6個轉角約束

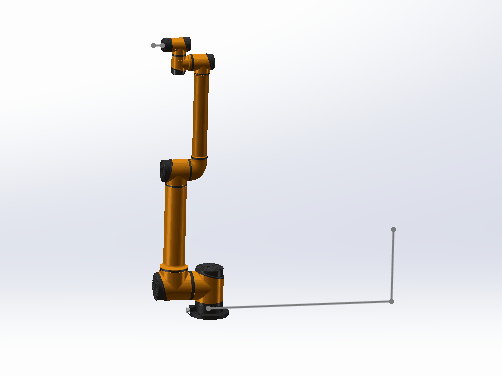

此時已經可以自由拖動機械臂了：

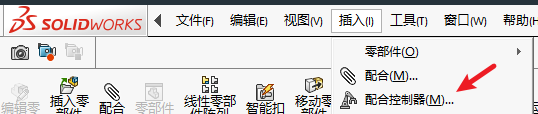

我希望能夠統一管理這六個約束，于是添加配合控制器，位置在插入->配合控制器：

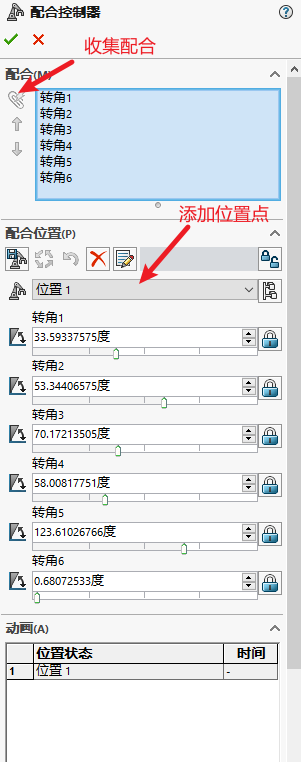

使用配合控制器收集配合，然后添加幾個期望的位置點
添加位置點

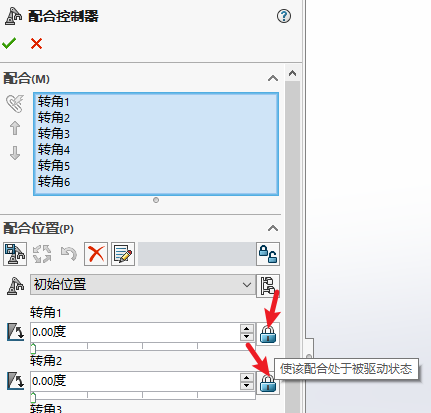

①手動拖動：點擊配合控制器中的運動鎖定，使配合處于被驅動狀態后，即可手動拖動位置
②直接改變角度：拖動轉角即可
③使末端抵達某特定位置點

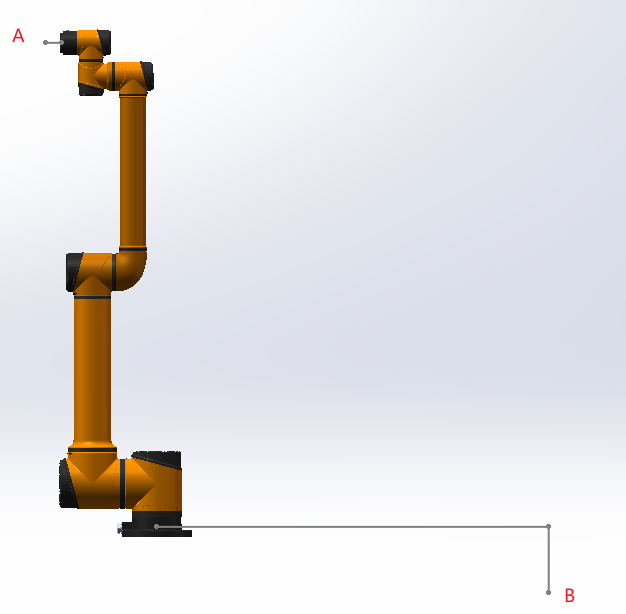

這需要使用到配合，例如需要圖中A點抵達B點，首先在配合控制器中，讓所有配合處于被驅動狀態

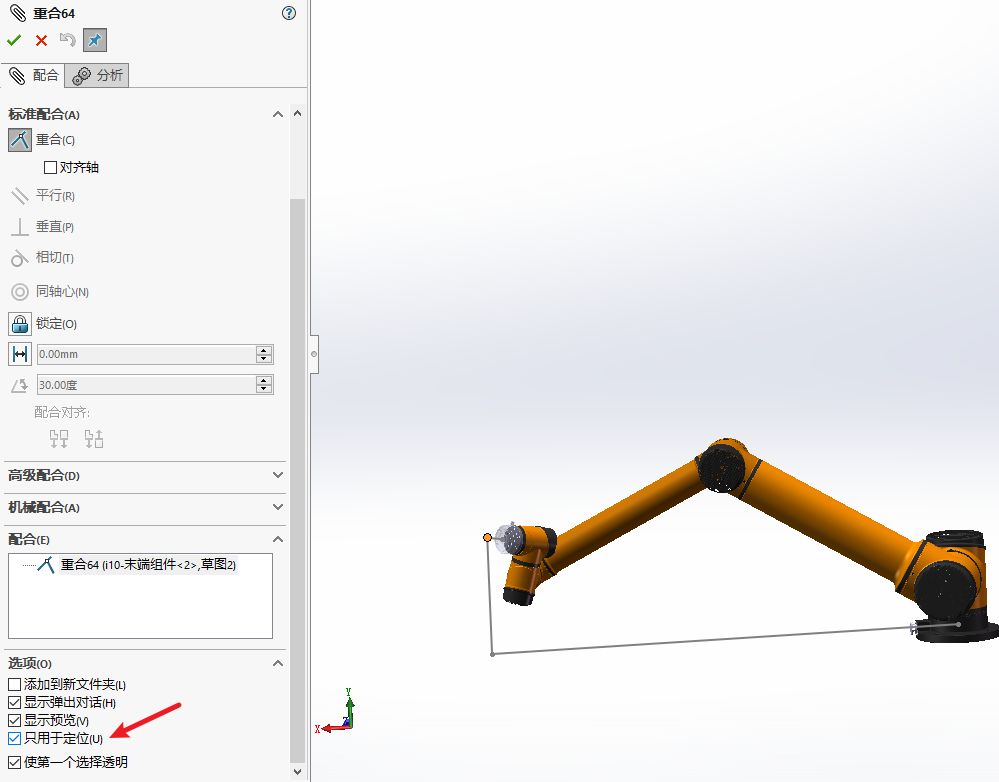

建立配合，勾選只用于定位
然后在配合控制器內添加目前的位置即可
在配合控制器最下方點擊計算影片按鈕(帶個小齒輪)，可以看到目前的影片
生成影片

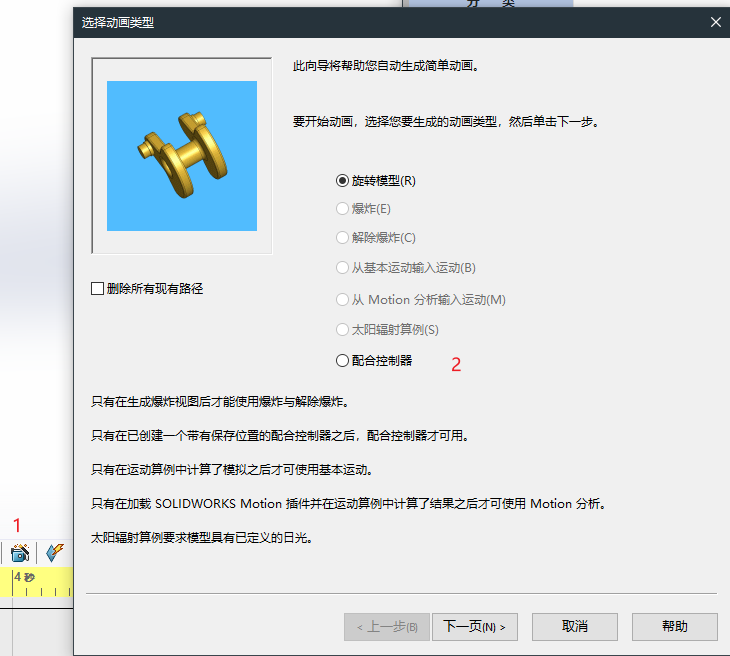

點擊影片向導，選擇配合控制器，即可生成影片

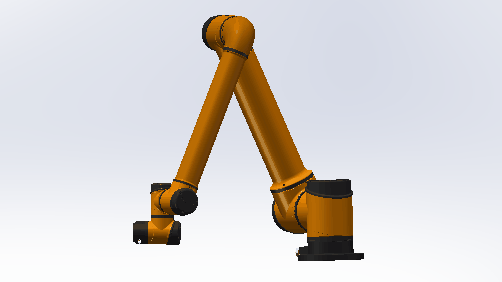

一個簡單的機械臂影片就完成啦
