surface deposition

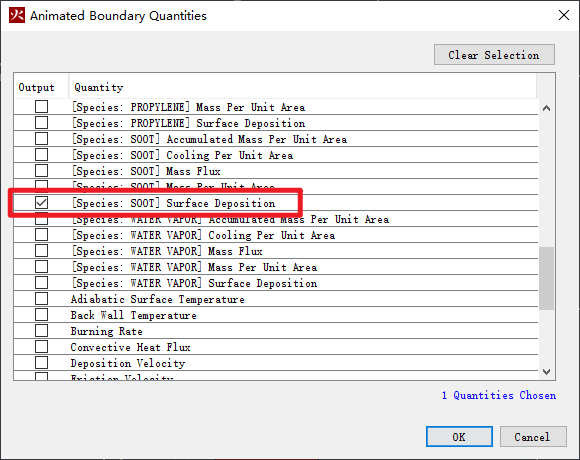

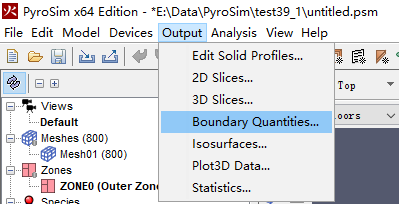

設定Boundary Quantities
設定這個之后就可以再各個邊界上測量出目標資料

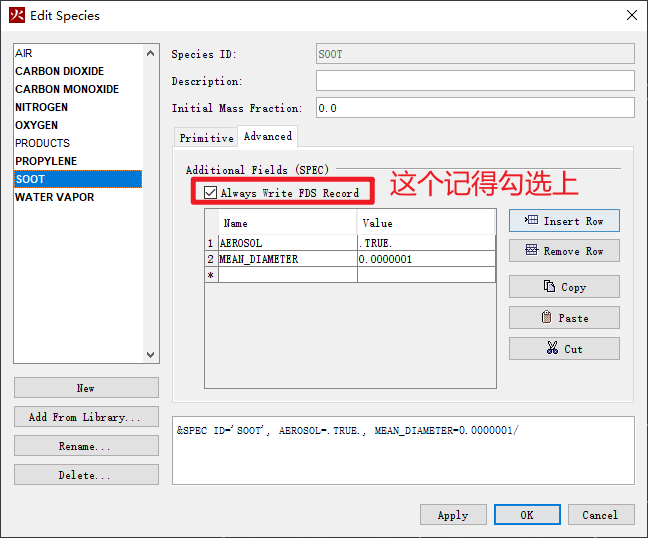

設定煙氣
給SOOT多增加兩個屬性AEROSOL、MEAN_DIAMETER
增加了這兩個屬性surface deposition 才能測出來
MEAN_DIAMETER 是平均直徑，該值對最終的模擬效果有直接影響
SOOT的平均直徑小于1微米，10-6米
| Name | Value |
|---|---|
| AEROSOL | .TRUE. |
| MEAN_DIAMETER | 10E-6 |

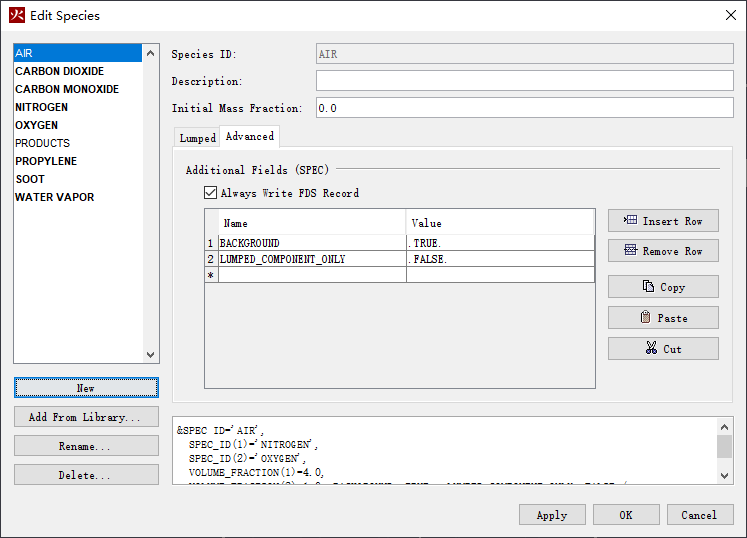

自定義空氣
此時的氣體AIR的LUMPED_COMPONENT_ONLY屬性值默認是.TRUE.
所以要手動設定為 .FALSE.
然后將AIR設定為背景氣體加上屬性BACKGROUND設定為.TRUE.
| name | value |
|---|---|
| BACKGROUND | .TRUE. |
| LUMPED_COMPONENT_ONLY | .FALSE. |

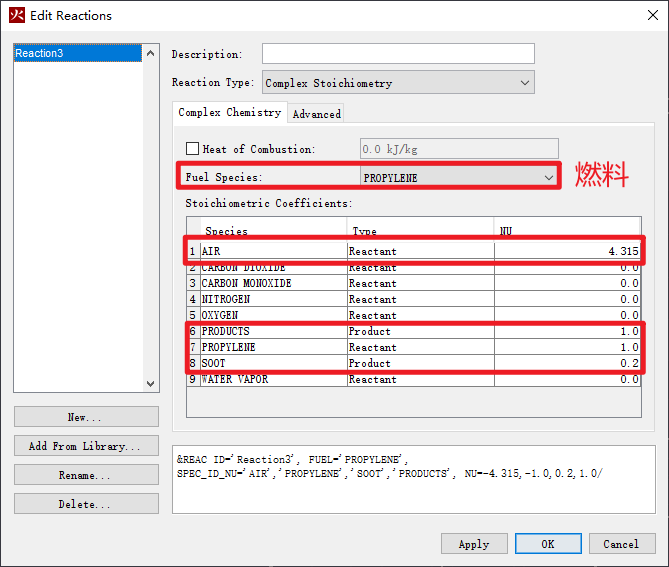

設定反應
選擇燃料
設定好反應物和產物的比例
在這里我們要測的是SOOT，所以要把它從產物中單獨拿出來設定，只有單獨設定的才能被檢測到！
舉個例子：
丙烯 + 空氣 -------> 煙氣 + 二訊訓碳 + 水蒸氣
燃燒產物有三種，但我們只需要測煙氣，因此可以把二訊訓碳和水蒸氣都放入產物中，
丙烯 + 空氣 -------> 煙氣 + 產物

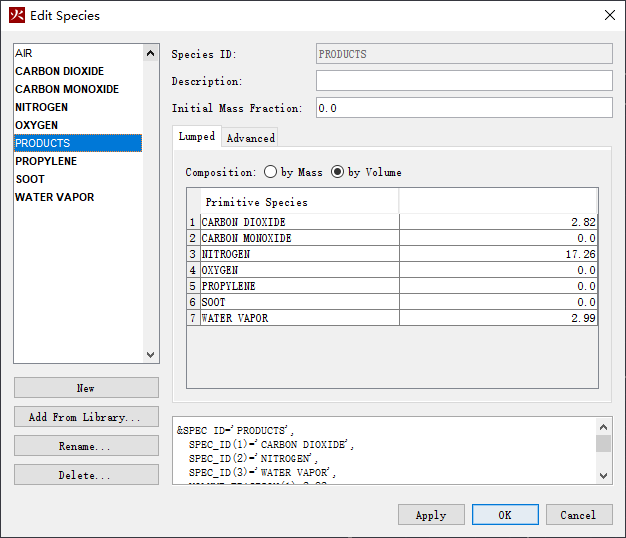

設定產物
不需要單獨測量的產物都可以歸結到一起
它們的比例是根據反應的比例來確定的
反應配比
直接舉例說明（丙烯的例子）：
丙烯完全燃燒，如以下方程：
C3H6 + 4.5 O2 --------> 3CO2 + 3H2O
該反應要產生煙氣，說明是不完全燃燒，因此氧氣的量是減少的，減少多少我們還不知道，所以氧氣的量最后再定，
丙烯（燃料）的量始終設為1，所以碳氫元素的量就固定了
Pyrosim中的煙氣默認是C0.9H0.1 ，假設生成煙氣的量為0.2
C3H6 + O2 --------> CO2 + H2O + 0.2 C0.9H0.1
根據碳氫元素的量可以算出CO2和H2O的量
C3H6 + O2 --------> 2.82 CO2 + 2.99 H2O + 0.2 C0.9H0.1
最后就可以確定O2的量
C3H6 + 4.315 O2 --------> 2.82 CO2 + 2.99 H2O + 0.2 C0.9H0.1
總的來說就是確定了燃料和煙氣的量然后去推匯出別的反應物的量
MISC
這個加不加看起來好像沒什么區別
Analysis ---> Simulation Parameters --->Misc
| Record | Name | Value |
|---|---|---|
| MISC | SUPPRESSION | .FALSE. |
案例
Soot Deposition | Thunderhead Engineering
