GPS北斗衛星信號防護裝置（衛星時空）規格說明書
GPS北斗衛星信號防護裝置（衛星時空）規格說明書
安徽京準電子官微——ahjzsz
現在大量網路系統及電力系統都采用GPS北斗衛星時間同步來完成系統里設備間的時鐘同步，確保系統內的設備時間同步一致，并且協同作業，這樣做無非是必要的，但是有時候一些偽衛星信號，讓時間同步裝置無法辨識信號來源，這個時候就需要一臺衛星時空防護裝置來確保信號安全，下面我們京準電子就給大家介紹下這個裝置，

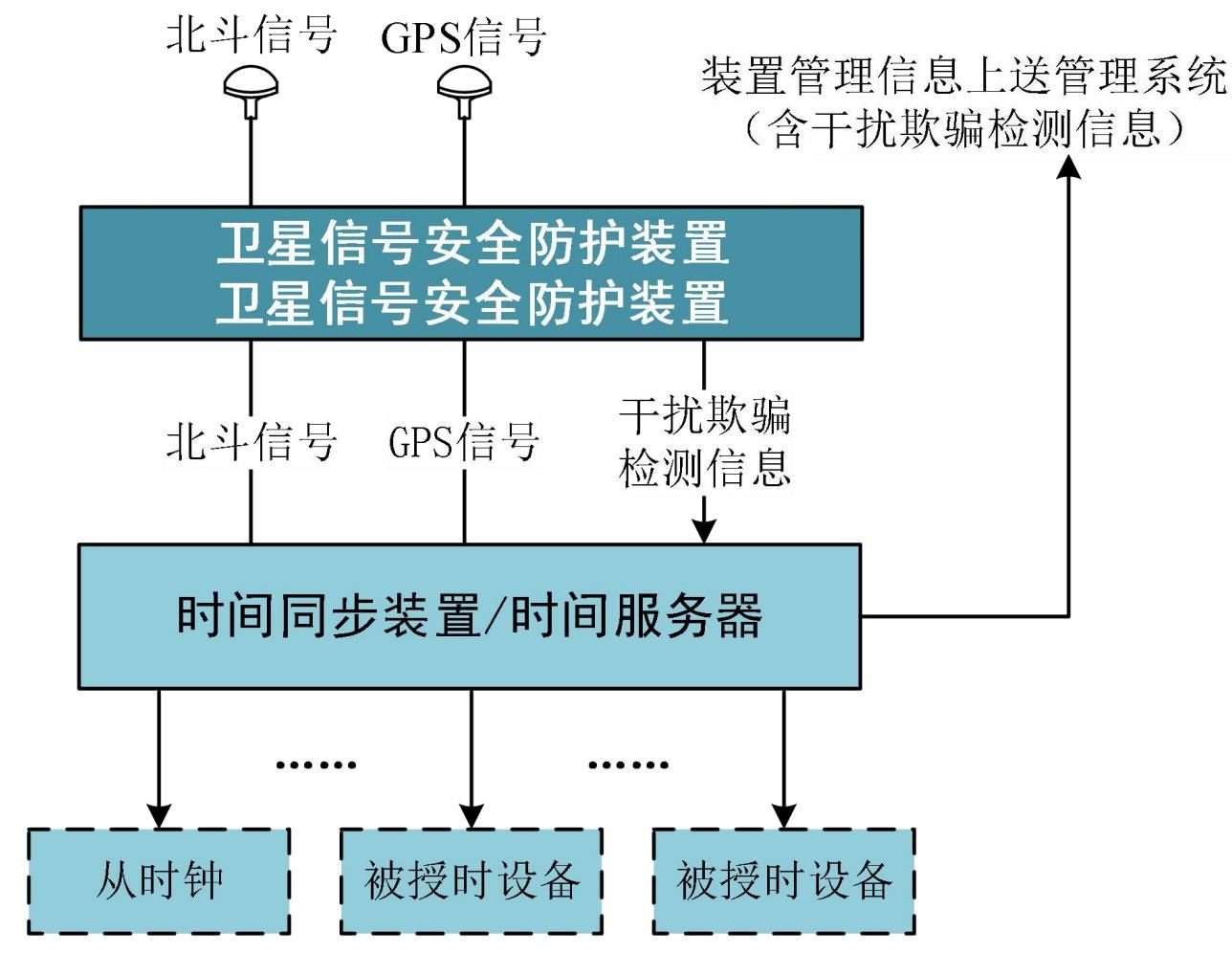

時空防護裝置基于出色的抗干擾/抗欺騙技術、高精度時鐘馴服技術和高性能信號仿真技術，在現有已安裝授時設備前級提供北斗/GPS 衛星仿真信號源信號，隔離設備可在周圍存在導航干擾/欺騙信號的同時，無感知為原有授時設備提供安全的北斗/GPS 信號，可在不替換原有授時設備的前提下具備授時抗干擾/抗欺騙功能，
1、衛星時空防護裝置主要功能：
原位加固功能：
原位安裝——不替換原衛星授時系統，原位安裝即實作授時安全加固
無縫轉換——原授時系統無感知，即將其所授時間基準由 GPS 轉換為北斗或由北斗轉換為 GPS；
授時加固——衛星導航信號拒止時，自主為現有 BDS/GPS 授時系統提供不中斷的授時服務
實時監測——全天候監測所接收的衛星導航信號質量，分析其授時服務完好性和可用性
及時告警——導航衛星不可用（如國家區域保護、GPS 服務關閉等）、質量降低（如干擾等）時，以指示燈和標準資料方式給出告警；
提前預警——衛星導航信號質量下降或拒止影響現有 BDS/GPS 授時系統前，至少為客戶預留一小時處置時間；
具備對輸出導航模擬信號時間（1PPS）進行時延調整（超前滯后）的功能；
安全隔離功能
信號隔離——及時將不可用衛星（衛星故障、存在欺騙干擾衛星等）信號進行隔離；系統隔離——隔離 BDS/GPS 系統于現有授時系統，但不影響其授時服務，
抗干擾反欺騙功能
抗壓制干擾——全頻段壓制干擾情況下至少能保持 1h 安全信號輸出，非 BDS/GPS 頻點壓制干擾情況下安全信號輸出不受影響；
抗欺騙干擾——安全信號輸出不受 BDS/GPS 欺騙干擾信號影響，包括生成式、轉發式欺騙干擾，
設備具備狀態指示、WEB/SNMP 監控、遠程升級維護等功能；
具有實時監測授時設備安裝位置衛星導航信號，判斷是否存在干擾，并在有干擾時進行告警；在干擾消失后，及時解除告警，支持欺騙和干擾告警接點輸出;
具有資料上報功能，日志存盤，且能夠對告警狀態、馴服狀態、運行狀態、輸入信號健康狀態等進行記錄，
12） 具備導航欺騙和壓制干擾信號監測功能；具備干擾信號隔離功能，能自動隔離非安全的 GPS L1
和 BDS B1 信號，確保授時設備正常作業，
13） 根據監測結果自適應調整本地演算法，確保高質量衛星信號(時間和位置)穩定可靠輸出；
14） 具備動/靜態位置導航、授時信號轉發功能；
15） 具備輸出信號強度（功率：-20dBm~-125dBm）可調；
16） 輸出用于檢測的 1PPS 脈沖信號(TTL 電平)；具備 NTP 網路授時功能
2、衛星時空防護裝置性能指標
2.1輸入信號頻段
隔離裝置輸入信號包括GPS L1 頻段信號及BDS B1 和 B3 頻段信號，具體引數如下：
GPS L1：1575.42±1.023MHz； BDS B1：1561.098±2.046MHz； BDS B3：1268.52±10.23MHz，
1
2
3
2.2輸出頻率范圍
隔離裝置輸出信號頻率范圍如下： GPS L1：1575.42±1.023MHz； BDS B1：1561.098±2.046MHz
2.3輸出功率范圍
隔離裝置輸出信號功率范圍為：-125dBm～-90dBm
2.4同步保持模式下，輸出信號同步精度≤100nS
2.5 例外告警時間
判斷、識別信號例外并告警的時間≤15S
2.6解除告警時間
信號例外告警解除的時間≤180S，
2.7拒止維持模式下，輸出信號維持時間及時間精度一類：維持時間≥1 小時，且時間維持精度優于 500nS；二類：維持時間≥2 小時，且時間維持精度優于 500nS；三類：維持時間≥6 小時，且時間維持精度優于 500nS 根據應用需求選擇不同時間精度的設備，
2.8干擾信號隔離能力
輸出信號不受GPS L1/BDS B1 轉發式、生成式欺騙信號影響，且輸出信號同步精度≤100ns；輸出信號不受GPS L1/BDS B1 壓制信號影響，且輸出信號同步精度≤100ns；
全頻段壓制干擾情況下能保持信號輸出，維持時間≥1 小時，且時間維持精度優于 500ns，
2.9初始化時間
小于 6 分鐘
2.10雜散和本振抑制度
大于 50dBC
2.11頻率容限
≤±2×10-6;
2.3 環境條件
2.3.1 裝置作業環境
作業溫度：-25℃～+55℃儲存溫度：-40℃～+85℃
濕 度：5％ ～95%，不結露
2.3.2 天線作業環境
作業溫度：-40℃～+80℃儲存溫度：-45℃～+90℃濕 度：100%，結露
2.4 供電電源
2.4.1 交流電源
額定電壓：單相 AC85～265V，
頻率：50Hz，允許偏差- 5Hz 或+10Hz，波形：正弦，波形畸變不大于 5%，
2.4.2 功耗
不大于 50W，
2.5 平均無故障間隔時間MTBF
正常使用條件下無須維護，
MTBF：在正常使用條件下不小于 50000h，
2.6 參考標準
GB/T 2423.1 電工電子產品環境試驗 第 2 部分：試驗方法 試驗 A：低溫 GB/T 2423.2 電工電子產品環境試驗 第 2 部分：試驗方法 試驗 B：高溫
GB/T 2423.3 電工電子產品環境試驗 第 2 部分：試驗方法 試驗 Cab：恒定濕熱試驗 GB/T 2423.5 電工電子產品環境試驗 第 2 部分：試驗方法 試驗 Ea 和導則：沖擊 GB/T 2423.6 電工電子產品環境試驗 第二部分：試驗方法 試驗 Eb 和導則：碰撞 GB/T 2423.10 電工電子產品環境試驗 第 2 部分：試驗方法 試驗 Fc 和導則：振動 GB/T 13729-2019 遠動終端設備
GB/T 17626.2 電磁兼容 試驗和測量技術 靜電放電抗擾度試驗
GB/T 17626.3 電磁兼容 試驗和測量技術 射頻電磁場輻射抗擾度試驗 GB/T 17626.4 電磁兼容 試驗和測量技術 電快速瞬變脈沖群抗擾度試驗 GB/T 17626.5 電磁兼容 試驗和測量技術 浪涌（沖擊）抗擾度試驗 GB/T 17626.8 電磁兼容 試驗和測量技術 工頻磁場抗擾度試驗
GB/T 17626.9 電磁兼容 試驗和測量技術 脈沖磁場抗擾度試驗
GA 1800.1-2021 電力系統治安反恐防范要求 第 1 部分：電網企業
GA 1800.2-2021 電力系統治安反恐防范要求 第 2 部分：火力發電企業
GA 1800.2-2021 電力系統治安反恐防范要求 第 3 部分：水力發電企業
GA 1800.2-2021 電力系統治安反恐防范要求 第 6 部分：核能發電企業
————————————————
