作者
王成，騰訊云研發工程師，Kubernetes member，從事資料庫產品容器化、資源管控等作業，關注 Kubernetes、Go、云原生領域，
目錄
1.概述
2.從 HTTP 說起
2.1 Content-Length
2.2 Chunked Transfer Encoding
2.3 HTTP/2
3.APIServer 啟動
4.ETCD 資源封裝
5.客戶端 Watch 實作
6.服務端 Watch 實作
7.小結
概述
進入 K8s 的世界，會發現幾乎所有物件都被抽象為了資源(Resource)，包括 K8s Core Resources(Pod, Service, Namespace 等)、CRD、APIService 擴展的資源型別，同時 K8s 底層將這些資源統一抽象為了 RESTful 的存盤(Storage)，一方面服務端按目錄形式(/registry/xxx) 存放在 ETCD 中，另一方面也為客戶端提供了 RESTful API 介面，便于對資源的操作(get/post/put/patch/delete 等)，
K8s Watch API 就是為資源提供的一種持續監聽其變化的機制，當資源有任何變化的時候，都可以實時、順序、可靠的傳遞給客戶端，使得用戶可以針對目標資源進行靈活應用與操作，
那 K8s Watch 機制是怎么實作的呢？底層具體依賴了哪些技術？
本文將從 HTTP 協議、APIServer 啟動、ETCD Watch 封裝、服務端 Watch 實作、客戶端 Watch 實作等方面，對 K8s Watch 實作機制進行了決議，

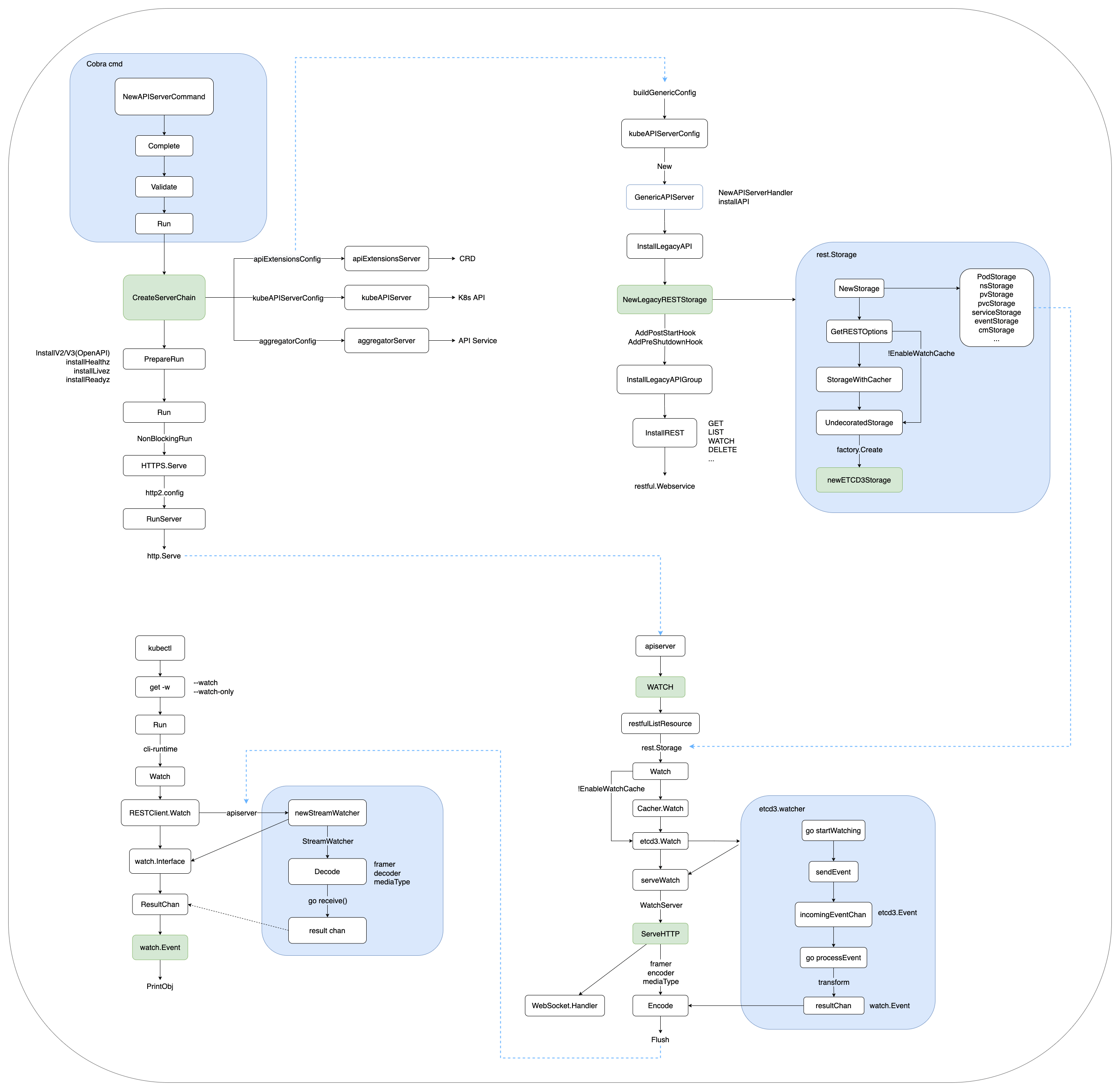

流程概覽如下：
本文及后續相關文章都基于 K8s v1.23
從 HTTP 說起
Content-Length
如下圖所示，HTTP 發送請求 Request 或服務端 Response，會在 HTTP header 中攜帶 Content-Length，以表明此次傳輸的總資料長度，如果 Content-Length 長度與實際傳輸長度不一致，則會發生例外(大于實際值會超時, 小于實際值會截斷并可能導致后續的資料決議混亂)，
curl baidu.com -v
> GET / HTTP/1.1
> User-Agent: curl/7.29.0
> Host: baidu.com
> Accept: */*
< HTTP/1.1 200 OK
< Date: Thu, 17 Mar 2022 04:15:25 GMT
< Server: Apache
< Last-Modified: Tue, 12 Jan 2010 13:48:00 GMT
< ETag: "51-47cf7e6ee8400"
< Accept-Ranges: bytes
< Content-Length: 81
< Cache-Control: max-age=86400
< Expires: Fri, 18 Mar 2022 04:15:25 GMT
< Connection: Keep-Alive
< Content-Type: text/html
<html>
<meta http-equiv="refresh" content="0;url=http://www.baidu.com/">
</html>
如果服務端提前不知道要傳輸資料的總長度，怎么辦？
Chunked Transfer Encoding
HTTP 從 1.1 開始增加了分塊傳輸編碼（Chunked Transfer Encoding），將資料分解成一系列資料塊，并以一個或多個塊發送，這樣服務器可以發送資料而不需要預先知道發送內容的總大小，資料塊長度以十六進制的形式表示，后面緊跟著 \r\n，之后是分塊資料本身，后面也是 \r\n，終止塊則是一個長度為 0 的分塊，
> GET /test HTTP/1.1
> Host: baidu.com
> Accept-Encoding: gzip
< HTTP/1.1 200 OK
< Server: Apache
< Date: Sun, 03 May 2015 17:25:23 GMT
< Content-Type: text/html
< Transfer-Encoding: chunked
< Connection: keep-alive
< Content-Encoding: gzip
4\r\n (bytes to send)
Wiki\r\n (data)
6\r\n (bytes to send)
pedia \r\n (data)
E\r\n (bytes to send)
in \r\n
\r\n
chunks.\r\n (data)
0\r\n (final byte - 0)
\r\n (end message)
為了實作以流（Streaming）的方式 Watch 服務端資源變更，HTTP1.1 Server 端會在 Header 里告訴 Client 要變更 Transfer-Encoding 為 chunked，之后進行分塊傳輸，直到 Server 端發送了大小為 0 的資料，
HTTP/2
HTTP/2 并沒有使用 Chunked Transfer Encoding 進行流式傳輸，而是引入了以 Frame(幀) 為單位來進行傳輸，其資料完全改變了原來的編解碼方式，整個方式類似很多 RPC協議，Frame 由二進制編碼，幀頭固定位置的位元組描述 Body 長度，就可以讀取 Body 體，直到 Flags 遇到 END_STREAM，這種方式天然支持服務端在 Stream 上發送資料，不需要通知客戶端做什么改變，
+-----------------------------------------------+
| Body Length (24) | ----Frame Header
+---------------+---------------+---------------+
| Type (8) | Flags (8) |
+-+-------------+---------------+-------------------+
|R| Stream Identifier (31) |
+=+=================================================+
| Frame Payload (0...) ... ----Frame Data
+---------------------------------------------------+
K8s 為了充分利用 HTTP/2 在 Server-Push、Multiplexing 上的高性能 Stream 特性，在實作 RESTful Watch 時，提供了 HTTP1.1/HTTP2 的協議協商(ALPN, Application-Layer Protocol Negotiation) 機制，在服務端優先選中 HTTP2，協商程序如下：
curl https://{kube-apiserver}/api/v1/watch/namespaces/default/pods/mysql-0 -v
* ALPN, offering h2
* ALPN, offering http/1.1
* SSL verify...
* ALPN, server accepted to use h2
* Using HTTP2, server supports multiplexing
* Connection state changed (HTTP/2 confirmed)
* Copying HTTP/2 data in stream buffer to connection buffer after upgrade: len=0
* Using Stream ID: 1 (easy handle 0x7f2b921a6a90)
> GET /api/v1/watch/namespaces/default/pods/mysql-0 HTTP/2
> Host: 9.165.12.1
> user-agent: curl/7.79.1
> accept: */*
> authorization: Bearer xxx
>
* TLSv1.3 (IN), TLS handshake, Newsession Ticket (4):
* Connection state changed (MAX_CONCURRENT_STREAMS == 250)!
< HTTP/2 200
< cache-control: no-cache, private
< content-type: application/json
< date: Thu, 17 Mar 2022 04:46:36 GMT
{"type":"ADDED","object":{"kind":"Pod","apiVersion":"v1","metadata":xxx}}
APIServer 啟動
APIServer 啟動采用 Cobra 命令列，決議相關 flags 引數，經過 Complete(填充默認值)->Validate(校驗) 邏輯后，通過 Run 啟動服務，啟動入口如下：
// kubernetes/cmd/kube-apiserver/app/server.go
// NewAPIServerCommand creates a *cobra.Command object with default parameters
func NewAPIServerCommand() *cobra.Command {
s := options.NewServerRunOptions()
cmd := &cobra.Command{
Use: "kube-apiserver",
...
RunE: func(cmd *cobra.Command, args []string) error {
...
// set default options
completedOptions, err := Complete(s)
if err != nil {
return err
}
// validate options
if errs := completedOptions.Validate(); len(errs) != 0 {
return utilerrors.NewAggregate(errs)
}
return Run(completedOptions, genericapiserver.SetupSignalHandler())
},
}
...
return cmd
}
在 Run 函式中，按序分別初始化 APIServer 鏈(APIExtensionsServer、KubeAPIServer、AggregatorServer)，分別服務于 CRD(用戶自定義資源)、K8s API(內置資源)、API Service(API 擴展資源) 對應的資源請求，相關代碼如下：
// kubernetes/cmd/kube-apiserver/app/server.go
// 創建 APIServer 鏈(APIExtensionsServer、KubeAPIServer、AggregatorServer)，分別服務 CRD、K8s API、API Service
func CreateServerChain(completedOptions completedServerRunOptions, stopCh <-chan struct{}) (*aggregatorapiserver.APIAggregator, error) {
// 創建 APIServer 通用配置
kubeAPIServerConfig, serviceResolver, pluginInitializer, err := CreateKubeAPIServerConfig(completedOptions)
if err != nil {
return nil, err
}
...
// 第一：創建 APIExtensionsServer
apiExtensionsServer, err := createAPIExtensionsServer(apiExtensionsConfig, genericapiserver.NewEmptyDelegateWithCustomHandler(notFoundHandler))
if err != nil {
return nil, err
}
// 第二：創建 KubeAPIServer
kubeAPIServer, err := CreateKubeAPIServer(kubeAPIServerConfig, apiExtensionsServer.GenericAPIServer)
if err != nil {
return nil, err
}
...
// 第三：創建 AggregatorServer
aggregatorServer, err := createAggregatorServer(aggregatorConfig, kubeAPIServer.GenericAPIServer, apiExtensionsServer.Informers)
if err != nil {
// we don't need special handling for innerStopCh because the aggregator server doesn't create any go routines
return nil, err
}
return aggregatorServer, nil
}

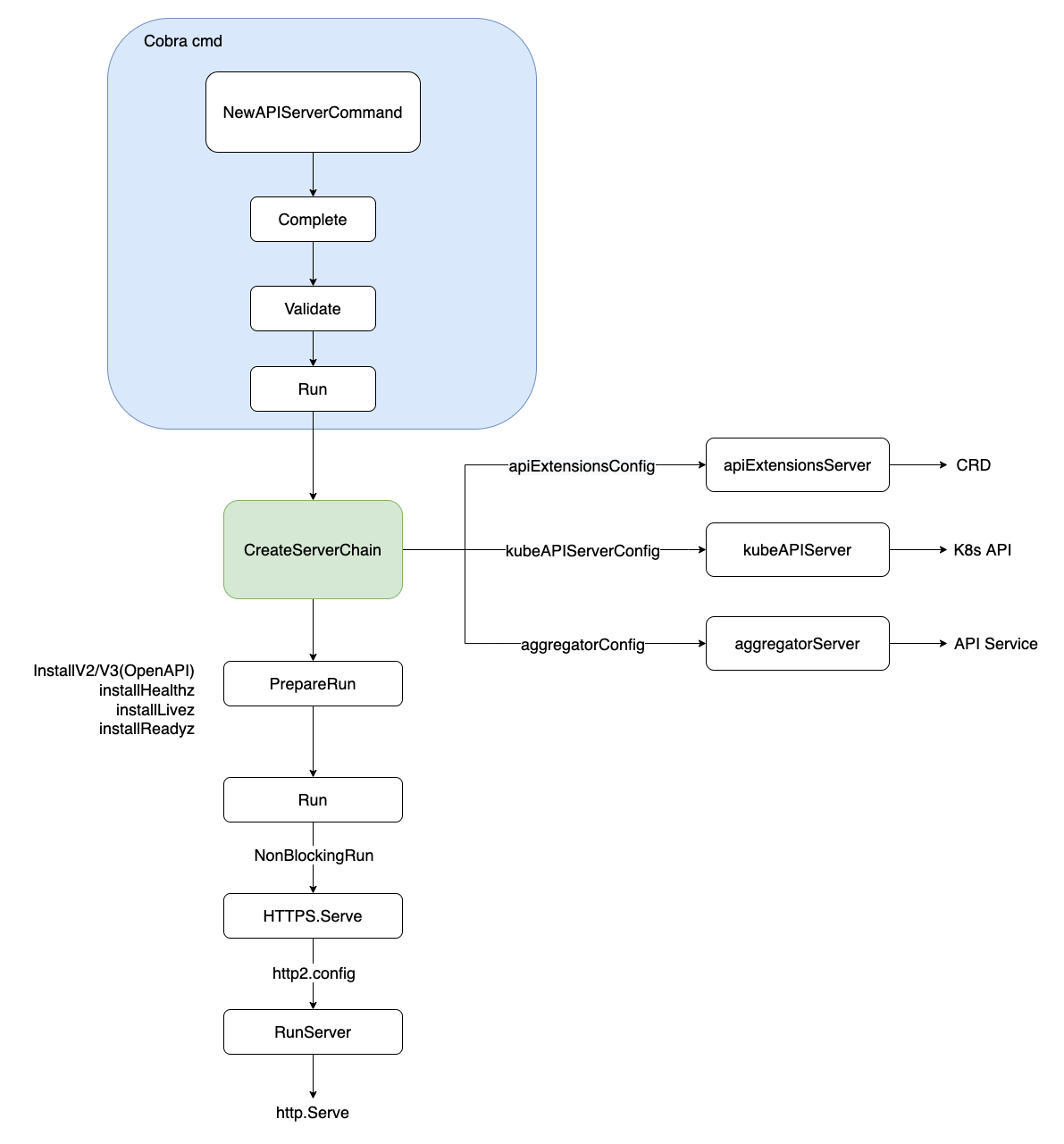

之后，經過非阻塞(NonBlockingRun) 方式啟動 SecureServingInfo.Serve，并配置 HTTP2(默認開啟) 相關傳輸選項，最后啟動 Serve 監聽客戶端請求，
K8s APIServer 為了安全考慮，只支持客戶端 HTTPS 請求，不支持 HTTP，
ETCD 資源封裝
ETCD 實作 Watch 機制，經歷了從 ETCD2 到 ETCD3 實作方式的轉變，ETCD2 通過長輪詢 Long-Polling 的方式監聽資源事件的變更；ETCD3 則通過基于 HTTP2 的 gRPC 實作 Watch stream，性能得到了很大的提升，
Polling(輪詢)：由于 http1.x 沒有服務端 push 的機制，為了 Watch 服務端的資料變化，最簡單的辦法當然是客戶端去 pull：客戶端每隔定長時間去服務端拉資料同步，無論服務端有沒有資料變化，但是必然存在通知不及時和大量無效的輪詢的問題，
Long-Polling(長輪詢)：就是在這個 Polling 的基礎上的優化，當客戶端發起 Long-Polling 時，如果服務端沒有相關資料，會 hold 住請求，直到服務端有資料要發或者超時才會回傳，
在上一步配置 APIServerConfig 時，封裝了底層存盤用的 ETCD，以 kubeAPIServerConfig 為例，說明 K8s 內置資源是如何封裝 ETCD 底層存盤的，
首先，通過 buildGenericConfig 實體化 RESTOptionsGetter，用于封裝 RESTStorage，之后通過 InstallLegacyAPI -> NewLegacyRESTStorage 實體化 K8s 內置資源的 RESTStorage，包括 podStorage、nsStorage、pvStorage、serviceStorage 等，用于 APIServer 在處理客戶端資源請求時，呼叫的后端資源存盤，
InstallLegacyAPI 原始碼如下：
// kubernetes/pkg/controlplane/instance.go
// 注冊 K8s 的內置資源，并封裝到對應的 RESTStorage(如 podStorage/pvStorage)
func (m *Instance) InstallLegacyAPI(c *completedConfig, restOptionsGetter generic.RESTOptionsGetter) error {
...
legacyRESTStorage, apiGroupInfo, err := legacyRESTStorageProvider.NewLegacyRESTStorage(c.ExtraConfig.APIResourceConfigSource, restOptionsGetter)
if err != nil {
return fmt.Errorf("error building core storage: %v", err)
}
if len(apiGroupInfo.VersionedResourcesStorageMap) == 0 { // if all core storage is disabled, return.
return nil
}
controllerName := "bootstrap-controller"
coreClient := corev1client.NewForConfigOrDie(c.GenericConfig.LoopbackClientConfig)
bootstrapController, err := c.NewBootstrapController(legacyRESTStorage, coreClient, coreClient, coreClient, coreClient.RESTClient())
if err != nil {
return fmt.Errorf("error creating bootstrap controller: %v", err)
}
m.GenericAPIServer.AddPostStartHookOrDie(controllerName, bootstrapController.PostStartHook)
m.GenericAPIServer.AddPreShutdownHookOrDie(controllerName, bootstrapController.PreShutdownHook)
...
return nil
}
在實體化 ETCD 底層存盤中，通過開關 EnableWatchCache 來控制是否啟用 Watch 快取，如果啟用了，則會先走 StorageWithCacher 邏輯，然后才走 UndecoratedStorage 真正呼叫底層 ETCD3 存盤，
K8s 當前只支持 ETCD3，不再支持 ETCD2，K8s 充分信任 ETCD3 的 Watch 機制，保證資源狀態與 ETCD 底層存盤的一致性，

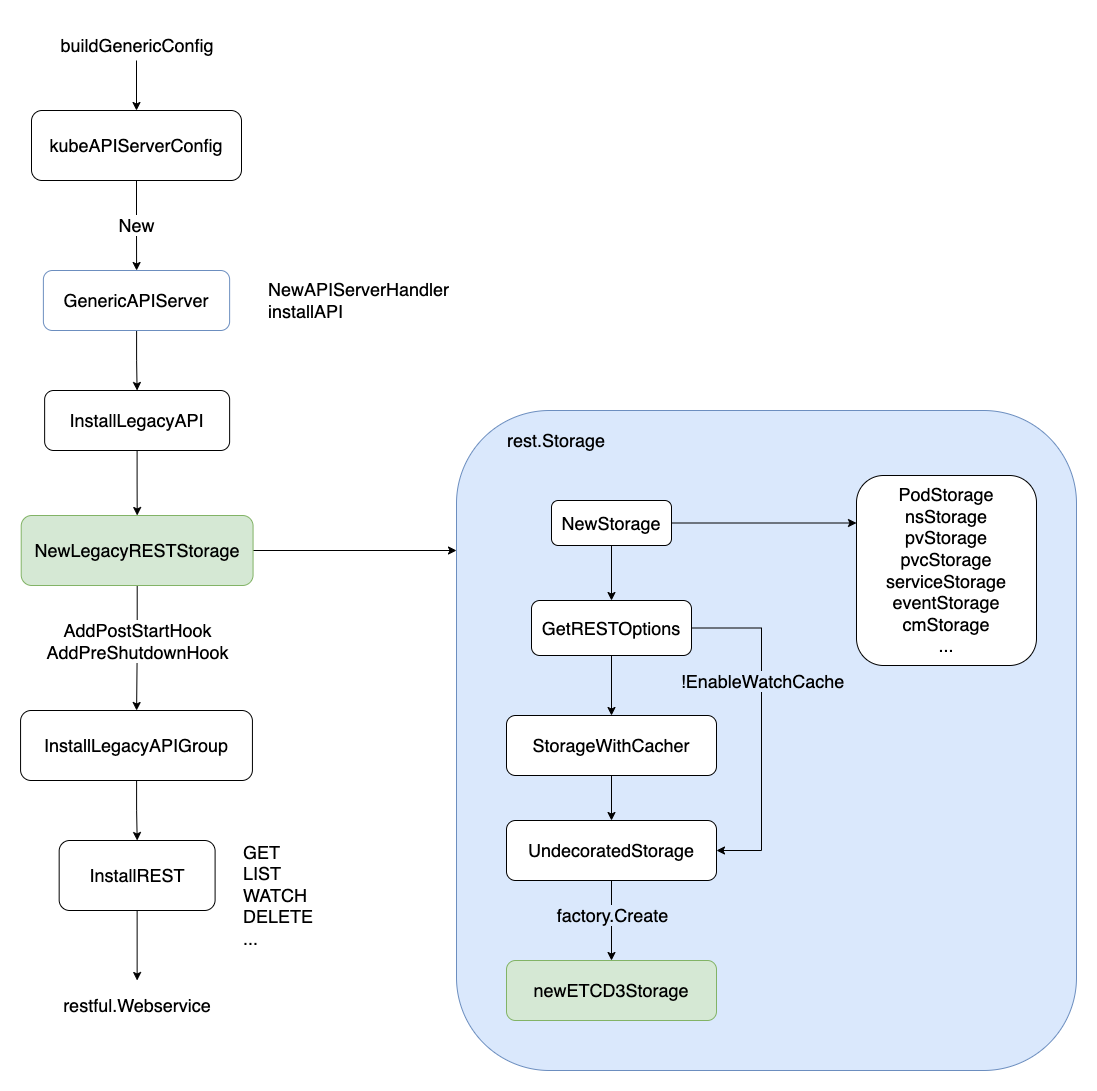

整個呼叫程序如下：
K8s 各類資源(CRD/Core/Aggregator) 都統一以 RESTful 風格暴露 HTTP 請求介面，并支持多種型別的編解碼格式，如 json/yaml/protobuf，
客戶端 Watch 實作
經過上面的步驟，APIServer 服務端已準備好 K8s 各類資源的 RESTStorage(底層封裝了 ETCD3)，此時客戶端可通過 RESTful HTTP 介面向 APIServer 發出資源請求，包括 GET/POST/PATCH/WATCH/DELETE 等操作，
客戶端 Watch 包括：
(1). kubectl get xxx -w，獲取某類資源、并持續監聽資源變化；
(2). client-go 中 Reflector ListAndWatch APIServer 各類資源；
我們以 kubectl get pod -w 為例，說明客戶端是如何實作資源的 Watch 操作，
首先，kubectl 也是通過 Cobra 命令列決議引數(--watch，或 --watch-only)，然后呼叫 Run 呼叫 cli-runtime 包下面的 Watch 介面，之后通過 RESTClient.Watch 向 APIServer 發起 Watch 請求，獲得一個流式 watch.Interface，然后不斷從其中 ResultChan 獲取 watch.Event，之后，根據客戶端發送的編解碼型別(json/yaml/protobuf)，從 stream 中按幀(Frame) 讀取并解碼(Decode) 資料，輸出顯示到命令列終端，
客戶端通過 RESTClient 發起 Watch 請求，代碼如下：
// kubernetes/staging/src/k8s.io/cli-runtime/pkg/resource/helper.go
func (m *Helper) Watch(namespace, apiVersion string, options *metav1.ListOptions) (watch.Interface, error) {
options.Watch = true
return m.RESTClient.Get().
NamespaceIfScoped(namespace, m.NamespaceScoped).
Resource(m.Resource).
VersionedParams(options, metav1.ParameterCodec).
Watch(context.TODO())
}

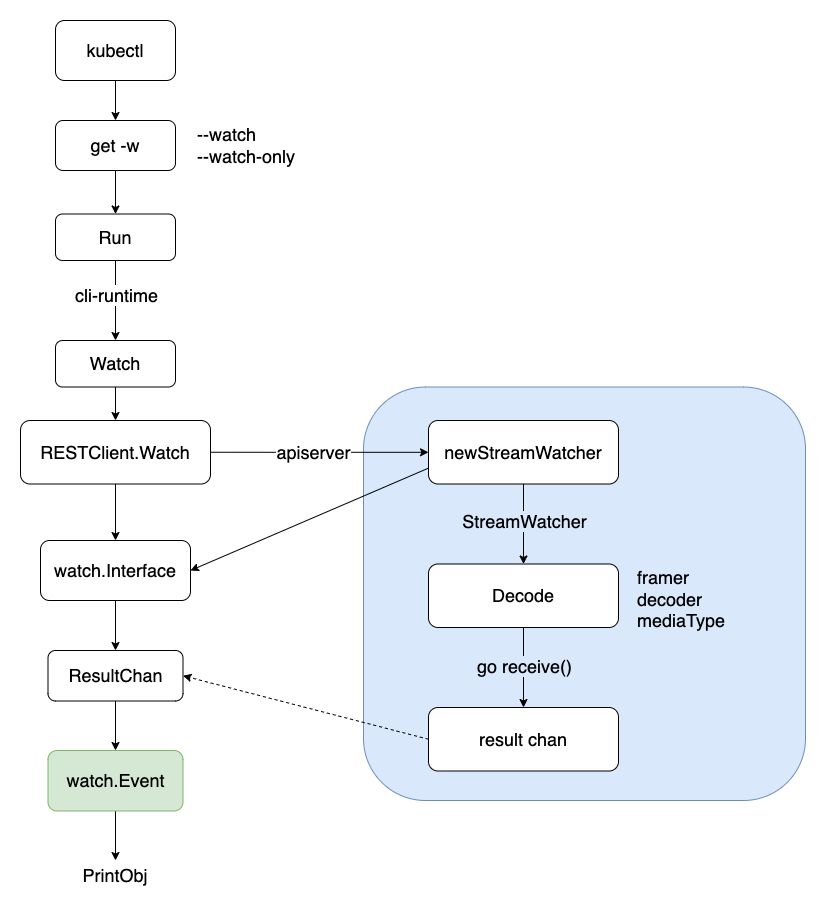

客戶端 Watch 實作程序小結如下：
服務端 Watch 實作
服務端 APIServer 啟動后，一直在持續監聽著各類資源的變更事件，在接收到某類資源的 Watch 請求后，呼叫 RESTStorage 的 Watch 介面，通過開關 EnableWatchCache 來控制是否啟用 Watch 快取，最終通過 etcd3.Watch 封裝實作了 ETCD 底層的 Event 變更事件，
RESTStorage 就是在 APIServer 啟動時候，提前注冊、封裝的 ETCD 資源存盤，
etcd3.watcher 通過兩個 channel(incomingEventChan、resultChan，默認容量都為 100) 實作 ETCD 底層事件到 watch.Event 的轉換，然后通過 serveWatch 流式監聽回傳的 watch.Interface，不斷從 resultChan 中取出變更事件，之后，根據客戶端發送的編解碼型別(json/yaml/protobuf)，編碼(Encode) 資料，按幀(Frame) 組裝后發送到 stream 中給客戶端，
服務端通過 serveWatch 流式監聽回傳的 watch.Interface，代碼如下：
// kubernetes/staging/src/k8s.io/apiserver/pkg/endpoints/handlers/get.go
func ListResource(r rest.Lister, rw rest.Watcher, scope *RequestScope, forceWatch bool, minRequestTimeout time.Duration) http.HandlerFunc {
return func(w http.ResponseWriter, req *http.Request) {
...
if opts.Watch || forceWatch {
...
watcher, err := rw.Watch(ctx, &opts)
if err != nil {
scope.err(err, w, req)
return
}
requestInfo, _ := request.RequestInfoFrom(ctx)
metrics.RecordLongRunning(req, requestInfo, metrics.APIServerComponent, func() {
serveWatch(watcher, scope, outputMediaType, req, w, timeout)
})
return
}
...
}
}
K8s 在 v1.11 之后將 WATCH/WATCHLIST 型別的 action.Verb 廢棄了，統一都交由 LIST -> restfulListResource 處理，

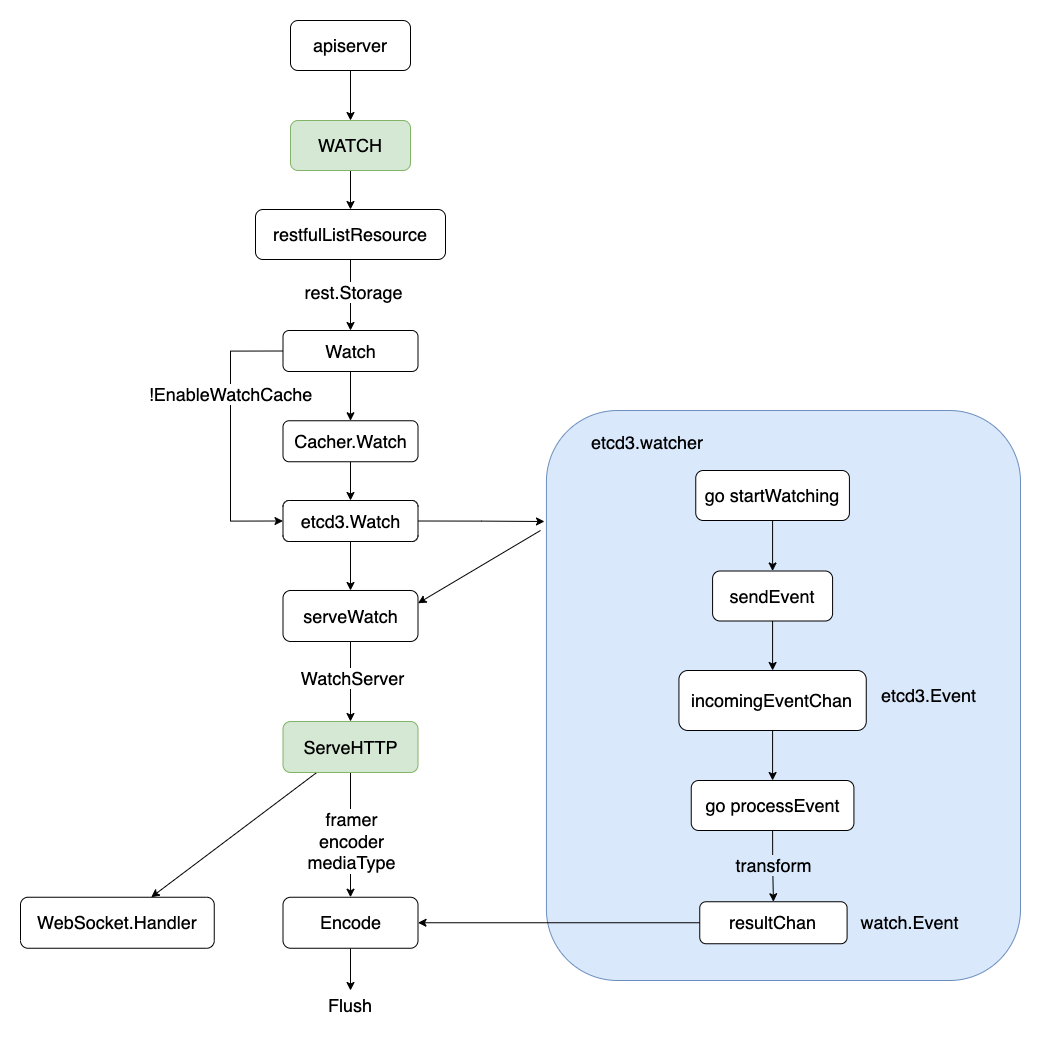

服務端 Watch 實作程序小結如下：
APIServer 除了支持 HTTP2，也支持 WebSocket 通信，當客戶端請求包含了 Upgrade: websocket，Connection: Upgrade 時，則服務端會通過 WebSocket 與客戶端進行資料傳輸，

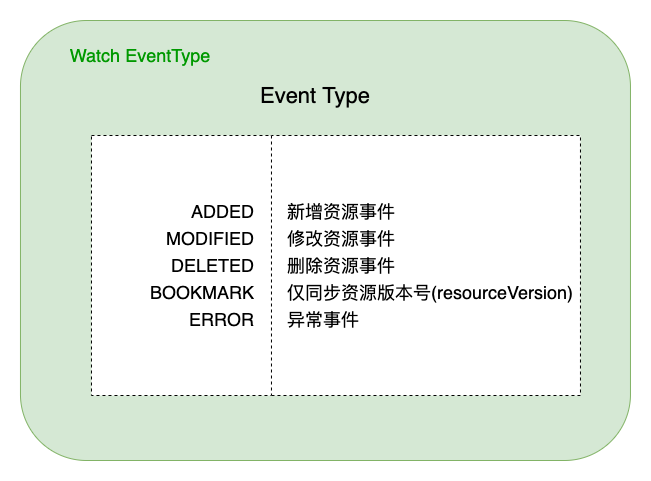

值得注意的是，底層 ETCD 事件通過 transform 函式轉換為 watch.Event，包括以下幾種型別(Type)：
小結
本文通過分析 K8s 中 APIServer 啟動、ETCD watch 封裝、服務端 Watch 實作、客戶端 Watch 實作等核心流程，對 K8s Watch 實作機制進行了決議，通過原始碼、圖文方式說明了相關流程邏輯，以期更好的理解 K8s Watch 實作細節，
K8s 底層完全信任 ETCD(ListAndWatch)，將各類資源統一抽象為了 RESTful 的存盤(Storage)，通過 Watch 機制獲取各類資源的變更事件，然后通過 Informer 機制分發給下游監聽的 ResourceEventHandler，最終由 Controller 實作資源的業務邏輯處理，隨著 ETCD3 在 HTTP/2 基礎上不斷優化完善，K8s 將提供更高效、更穩定的編排能力，
