首先說一下要包含的模塊:
帶通升余弦成形傳輸鏈路:信源,基帶調制,脈沖成形,上變頻,AWGN信道,下變頻,相關器(或匹配濾波器),基帶檢測,信宿

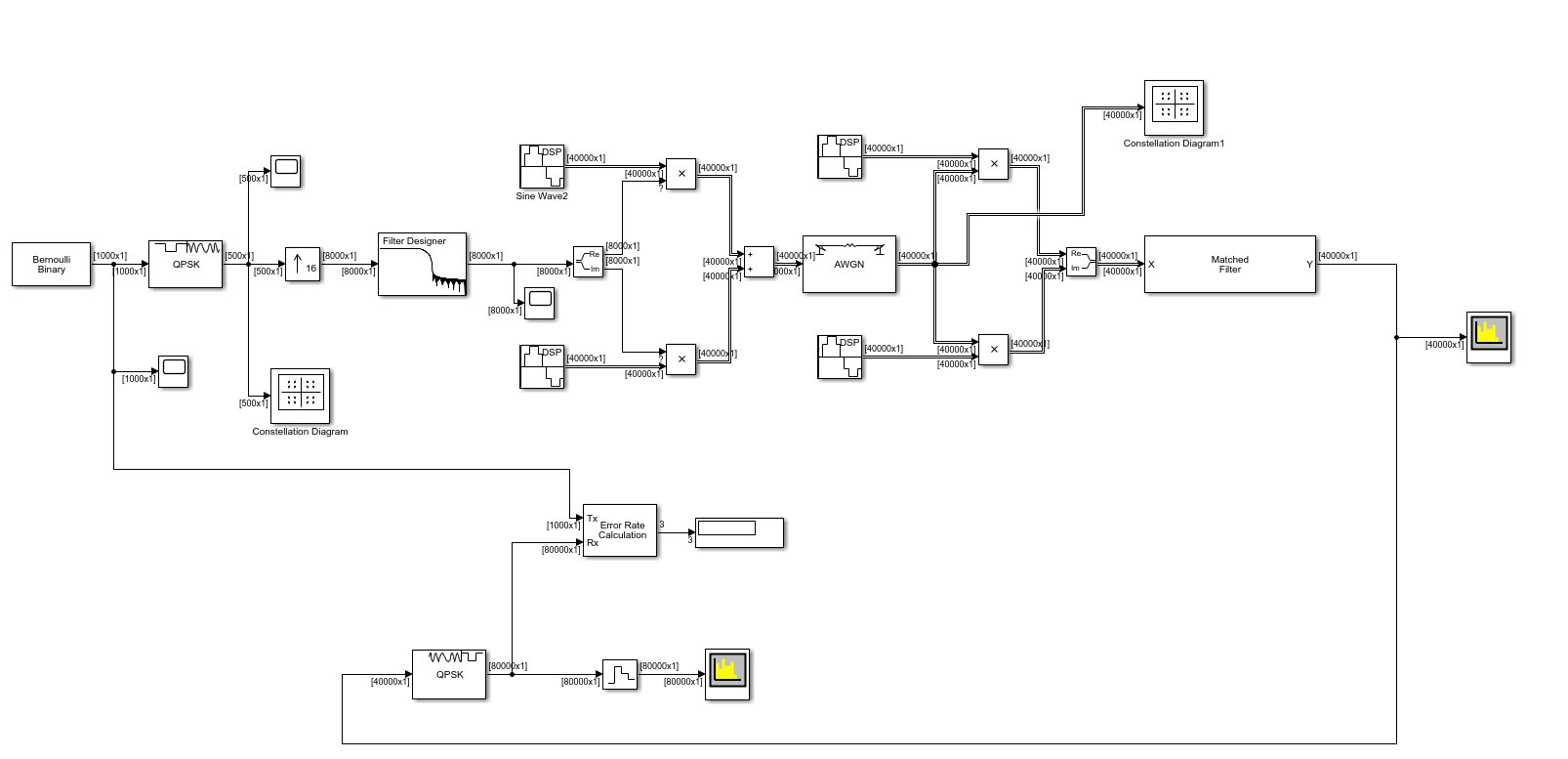

下面是我搭的圖:

但問題是:

上采樣的這個模塊是必需要包含的。FIR設定的是因子0.2、階數160的升余弦,不是根升余弦。
上圖的這兩個錯誤都是維數問題,我本來以為把維數對上就可以了,所以后來我把上采樣倍率換成了8,但是還是有問題。
這就奇了怪了。
請各位大哥大姐來看看,指點一下我這個菜雞。
PS:我沒啥積分……沒法給太多……
