要求實作引數化和柔性裝配(長度可變)

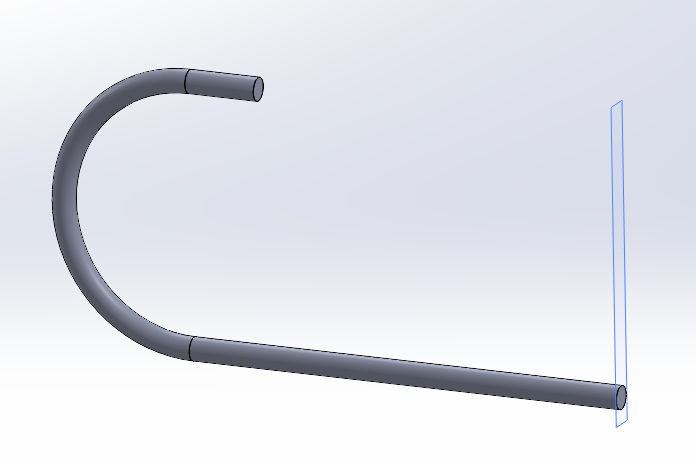

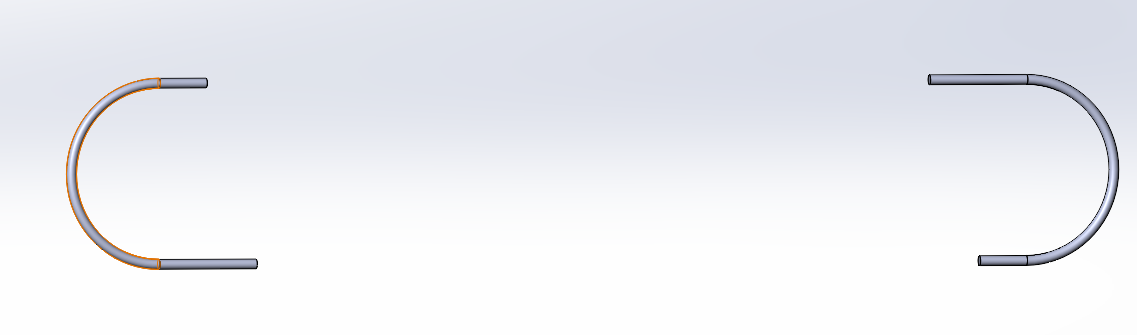

新建一個裝配體，在其中新建一個零件

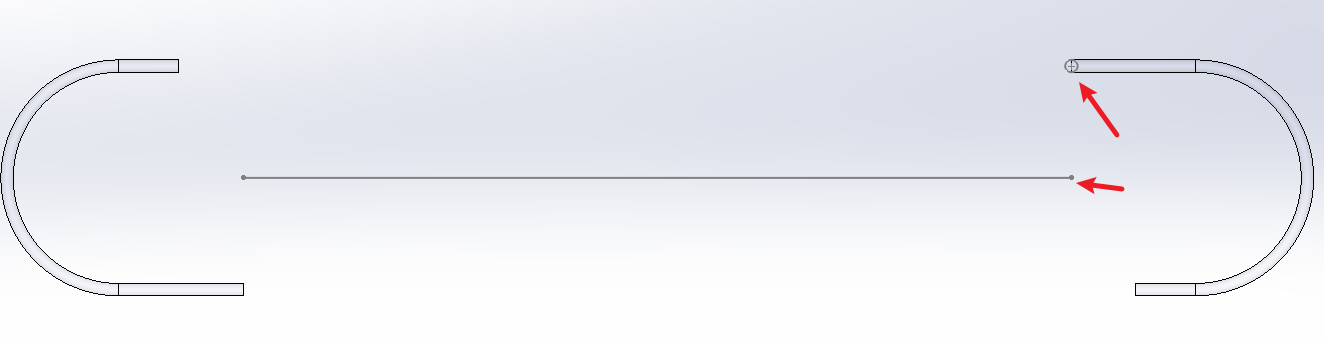

在裝配體中新建零件，建立掃略圓截面和引導線：

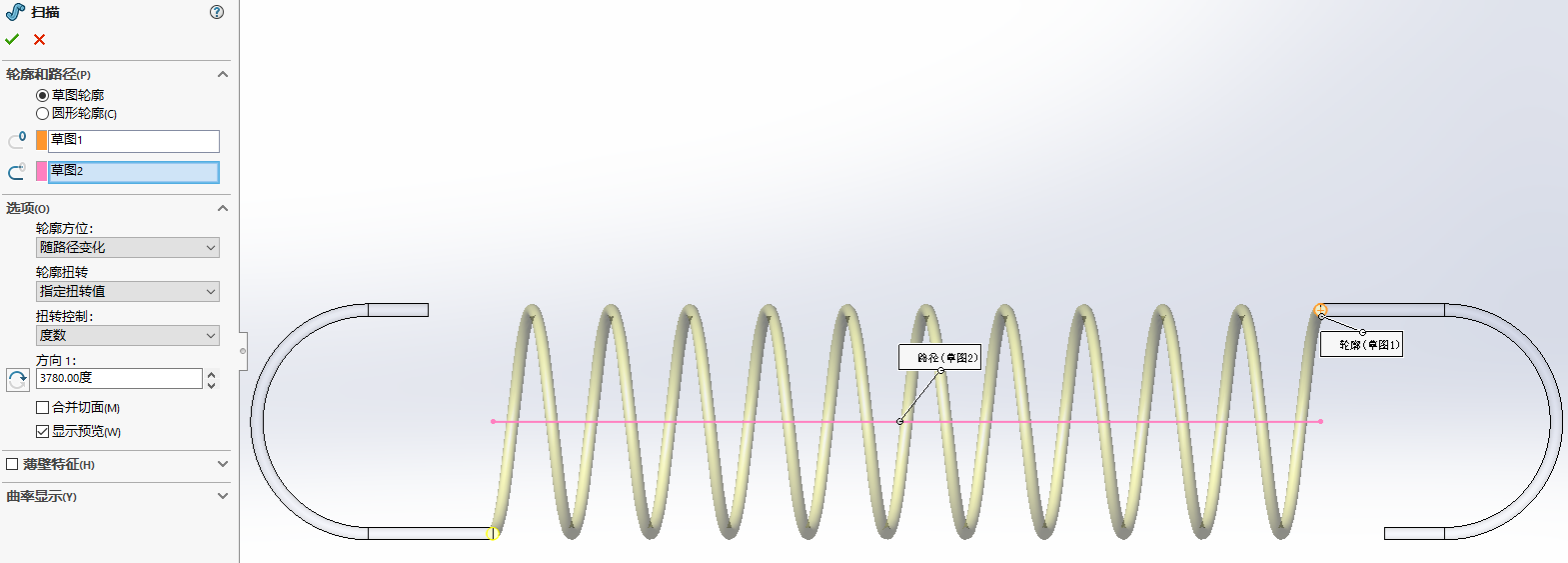

掃描，指定扭轉：

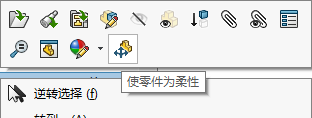

對彈簧右鍵->使裝配體成為柔性，

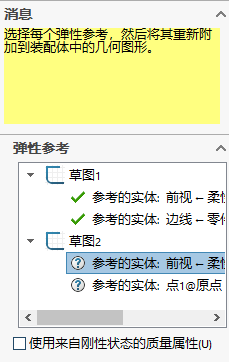

注意這個參考要把零件與裝配體關聯起來，將草圖中關鍵的參考物體對應到裝配體中，這樣才能建立連接，以防不懂放個gif

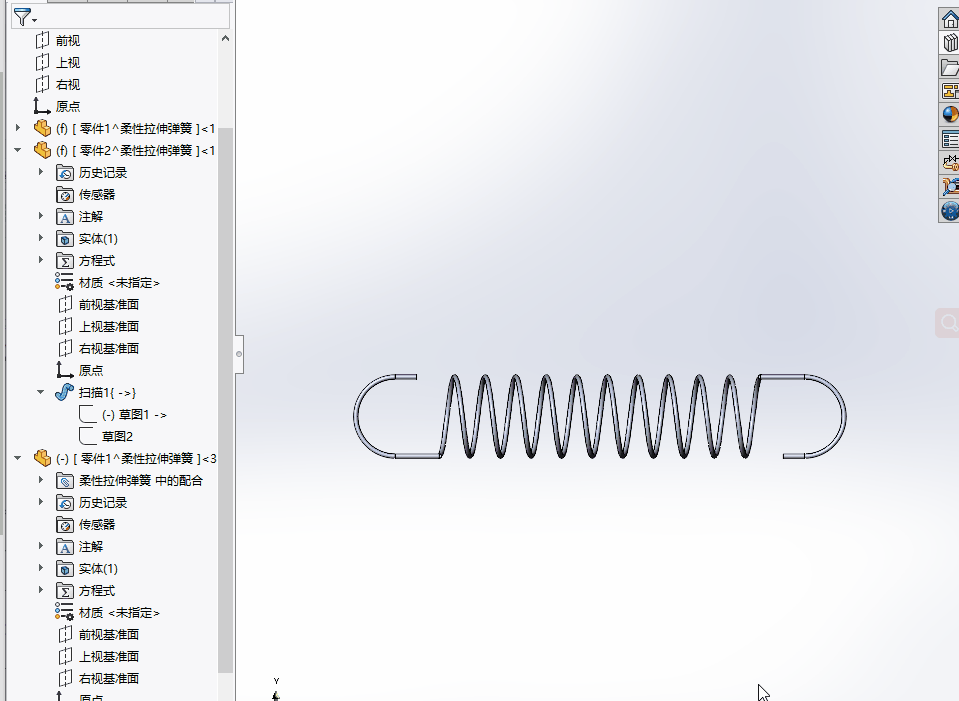

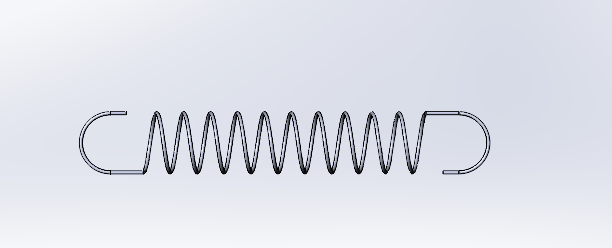

實作的效果如下，拖動邊緣的彈簧鉤，彈簧會自動變更長度：

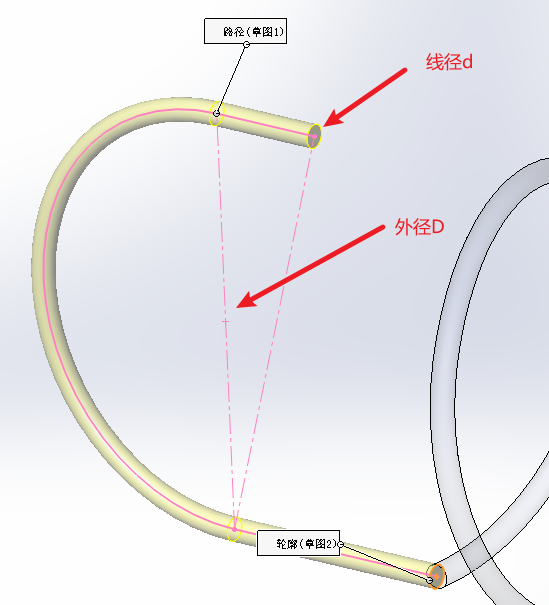

這里需要引數化線徑d和外徑D兩個，建立方程式

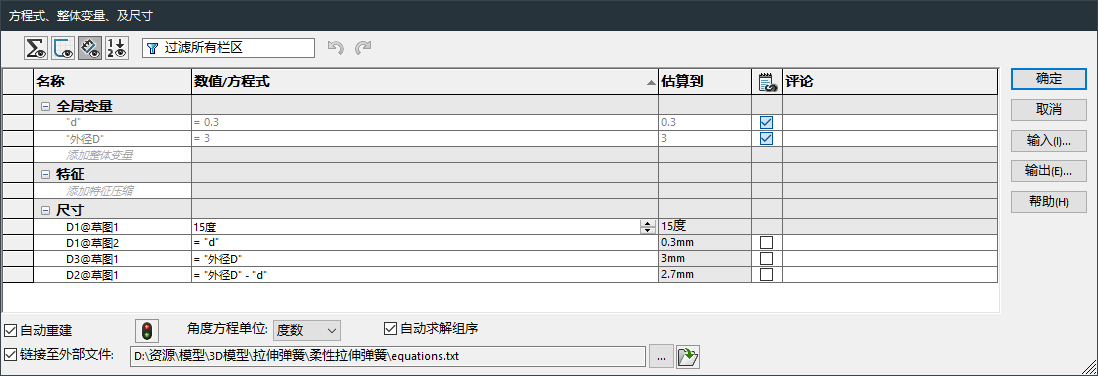

在零件：彈簧鉤中，建立全域變數，并在草圖中關聯起來，這步就不詳細說了，為了讓其他零件共享這兩個引數，需要鏈接至外部檔案，生成一個txt

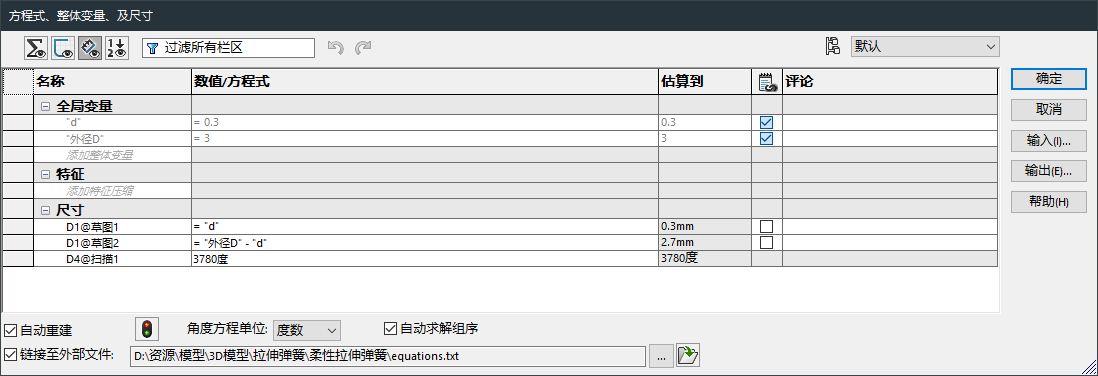

在零件：彈簧中，使用剛剛建立的txt檔案，再關聯方程式

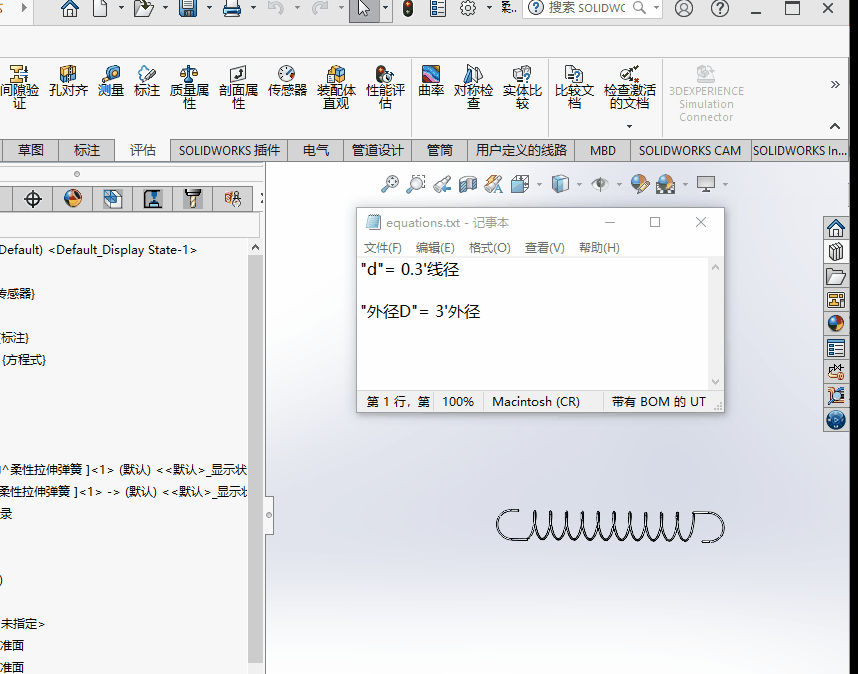

再在裝配體中，同樣鏈接外部檔案，這樣，只需要在txt中更改引數，就可以更新所有零件引數：
因時間有限，寫的比較粗糙，有問題歡迎提問/指正 ^-^
