　　前文我們了解了RSTP相關話題，回顧請參考https://www.cnblogs.com/qiuhom-1874/p/16240348.html；今天我們來聊一聊RSTP保護相關話題；

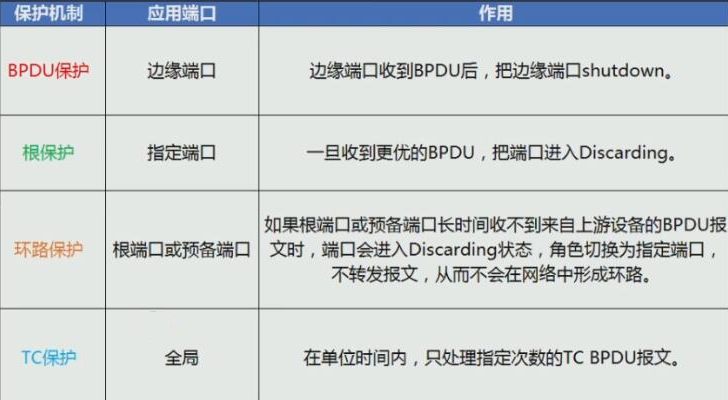

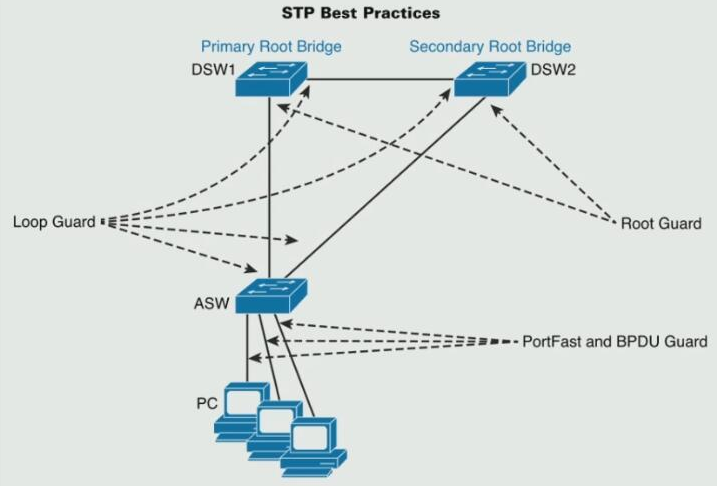

　　我們知道RSTP優化了STP收斂速度，同時也加入了邊緣埠的機制，但是如果有人惡意使用stp特有的屬性發起攻擊，對于STP網路來說它也會造成網路不穩定；為了更好的保證RSTP協議在網路不穩定情況下，盡可能的保證流量的正常轉發，在標準協議中新增了4中保護功能；

　　1、BPDU保護

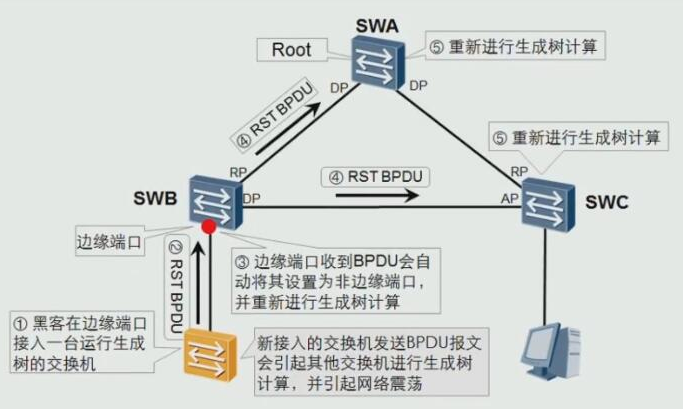

　　提示：我們知道邊緣埠的屬性就是不參與stp計算，但是它一旦收到了BPDU，該屬性也就失效；邊緣埠正常情況下是不可能收到BPDU報文的，如果說邊緣埠收到BPDU，說明要么是我們鏈鋸接線有問題，要么是有人惡意攻擊我們；如果我們沒有開啟邊緣埠BPDU保護，對應邊緣埠參與STP計算就會造成網路的震蕩不穩定；

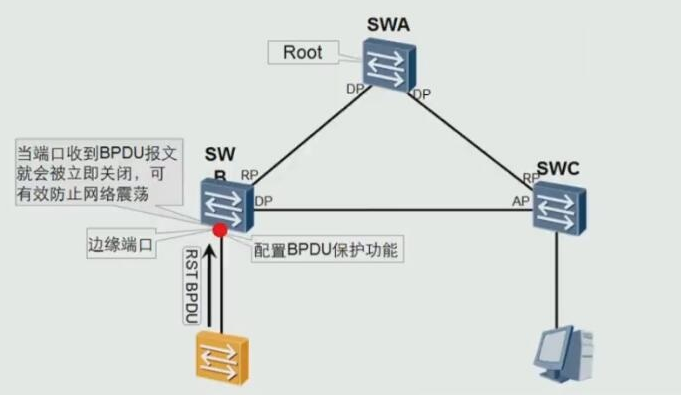

　　提示：所謂BPDU保護就是針對邊緣埠的，開啟了邊緣埠的BPDU保護，對應邊緣埠一旦收到BPDU報文后，會立即把該埠shutdown；從而實作保護現有的stp網路不受邊緣埠的影響而造成網路震蕩；

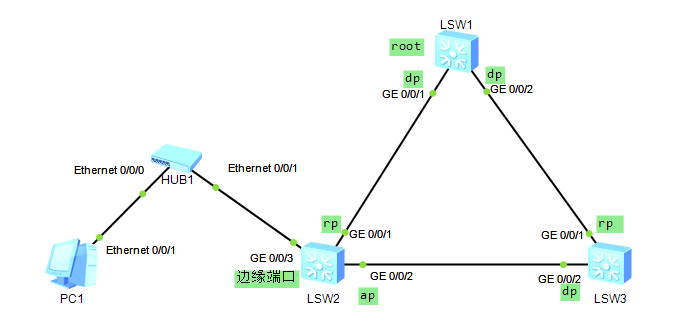

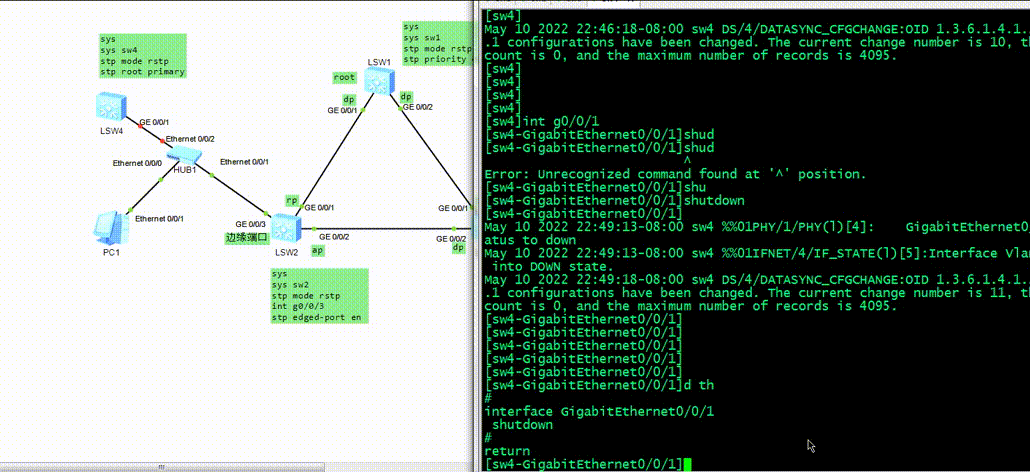

　　實驗：如下拓撲，配置RSTP

　　sw1的配置

sys
sys sw1
stp mode rstp
stp priority 4096

View Code

　　sw2的配置

sys
sys sw2
stp mode rstp
int g0/0/3
stp edged-port en

View Code

　　sw3的配置

sys
sys sw3
stp mode rstp
stp priority 8192

View Code

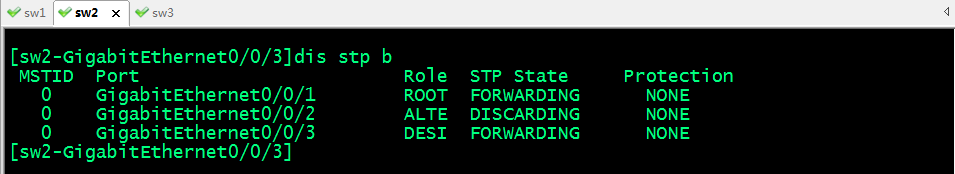

　　驗證rstp個埠角色和狀態

　　提示：可以看到現在三個交換機RSTP的角色和狀態都符合我們的拓撲；

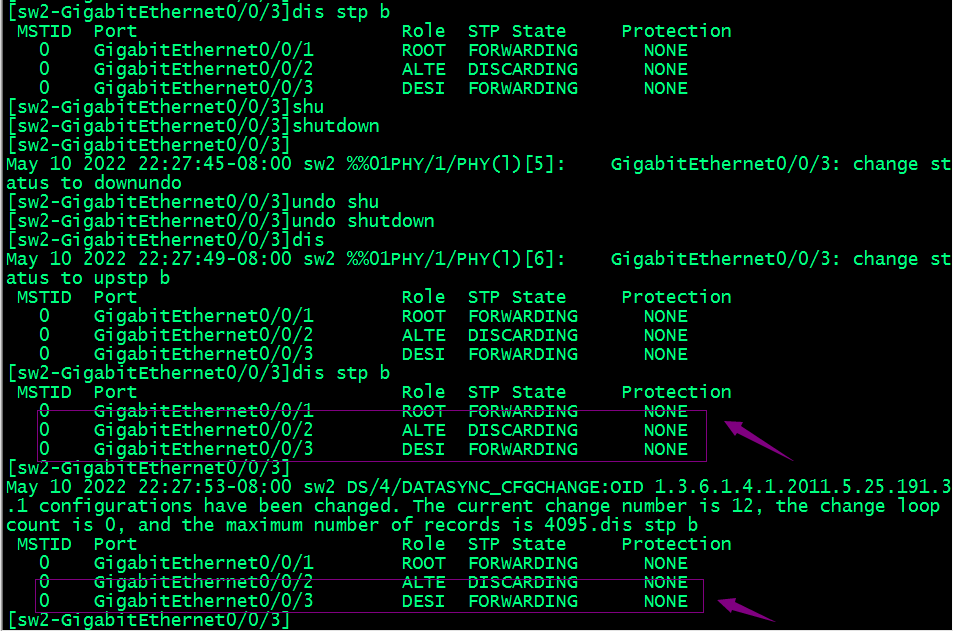

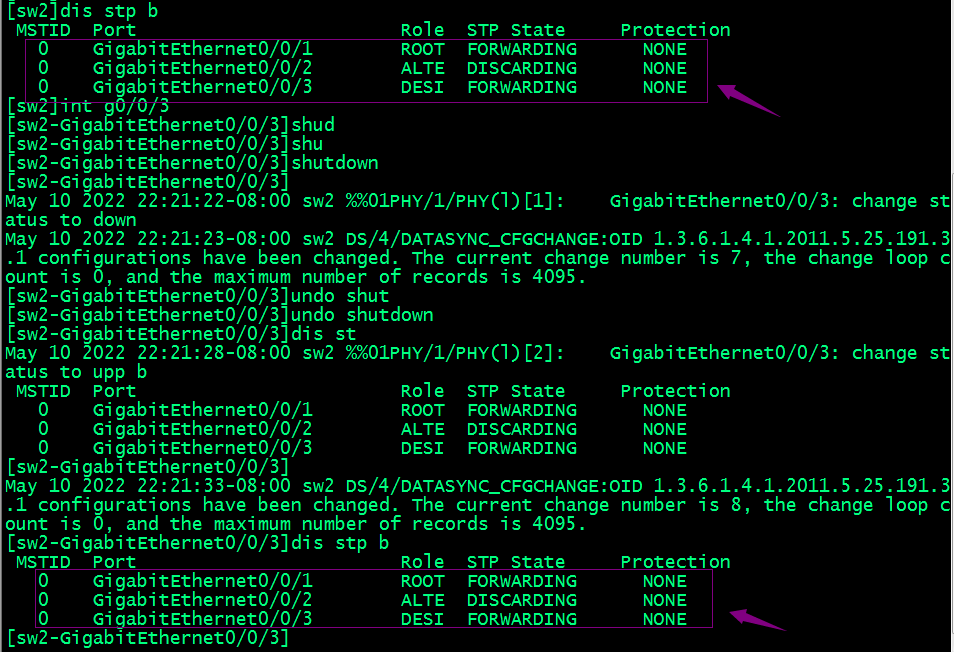

　　插拔邊緣埠，看看對應是否會對stp網路造成影響？

　　提示：可以看到現在模擬插拔邊緣埠，并不會對stp網路造成影響，因為邊緣埠不參與stp計算；

　　向邊緣埠發送bpdu,看看對應埠是否會對stp網路造成影響呢？

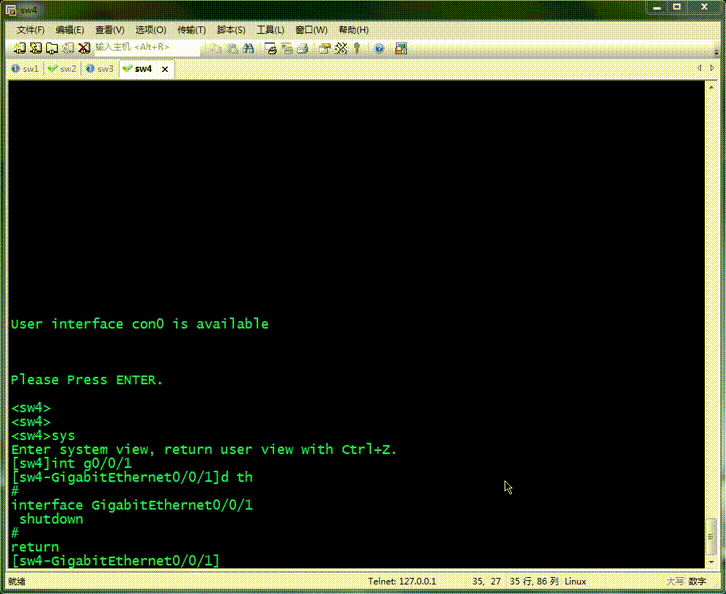

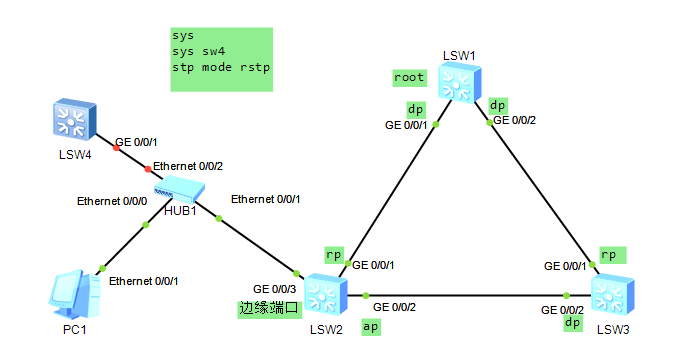

　　提示：我們使用sw4來發送bpdu，看看對應邊緣埠收到bpdu后，是否會參與stp計算？

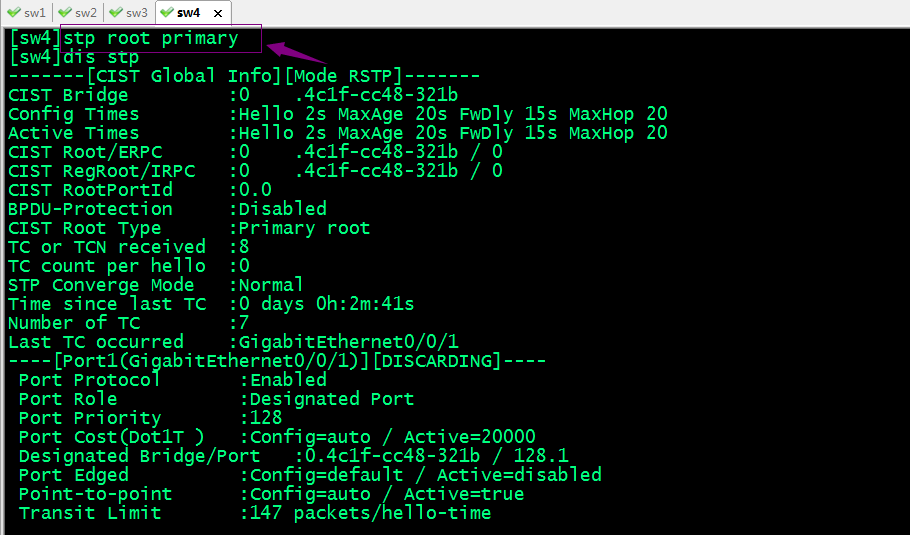

　　提示：感覺開機配置SW4以后，對應沒有發生什么變化；我們把sw4配置成root看看對應會發生變化嗎？

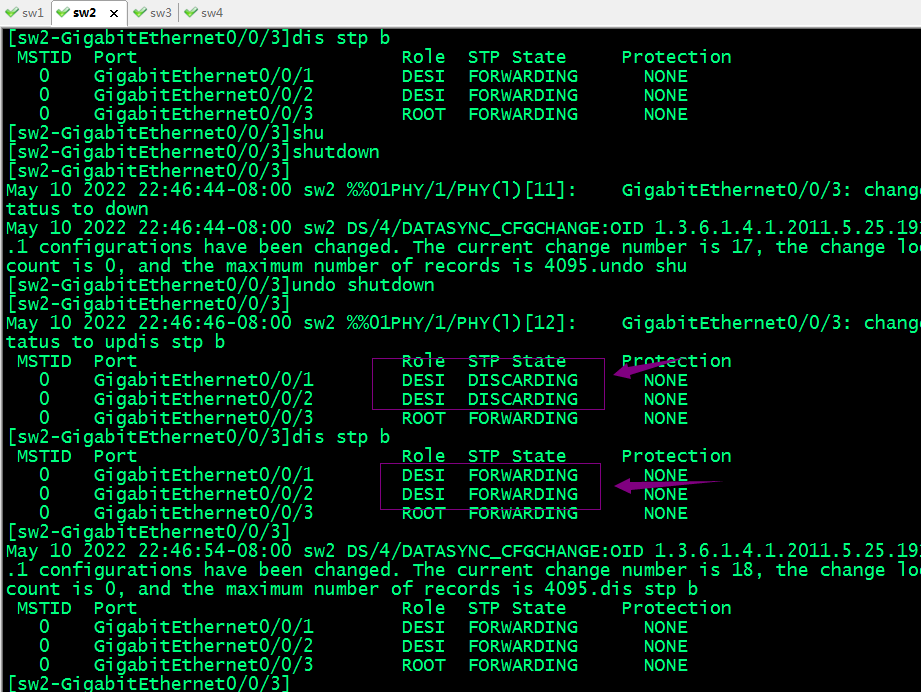

　　提示：可以看到現在我們插拔邊緣介面，對應stp網路就會發生震蕩；這說明邊緣介面收到BPUD后會參與計算；

　　開啟邊緣介面BPDU保護

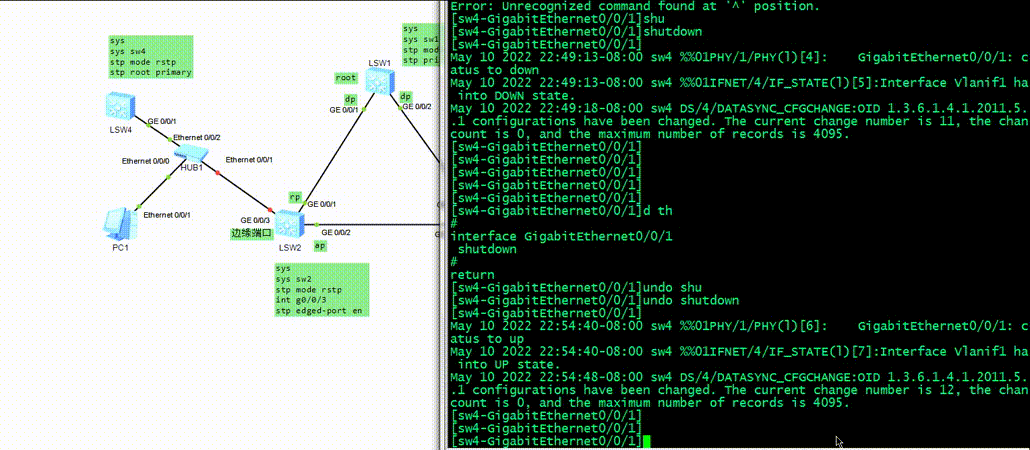

　　驗證：現在打開sw4的g0/0/1，看看對應鏈路是否會自動shutdown呢？

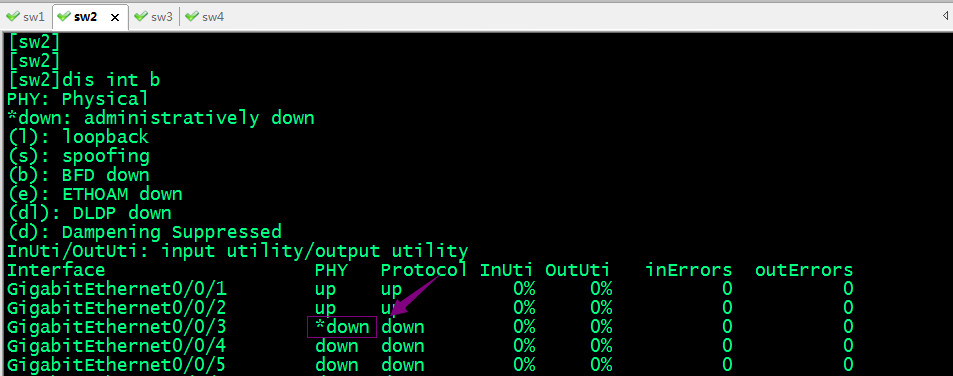

　　提示：可以看到當我們把sw4的埠打開以后，對應sw2連接hub的鏈路就會down，這是sw2上開啟了bpdu保護，對應邊緣埠收到bpdu后，會立即將對應邊緣埠軟down;

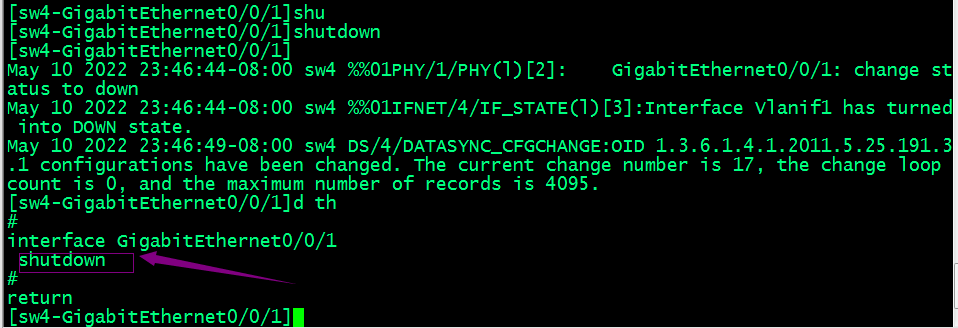

　　關閉sw4的1口，看看對應sw2的邊緣介面會不會自動up起來呢？

　　提示：可以看到對應關閉了Sw4的1口，對應sw2的邊緣介面并沒有up起來；這是因為默認我們沒有配置error-down自動恢復；

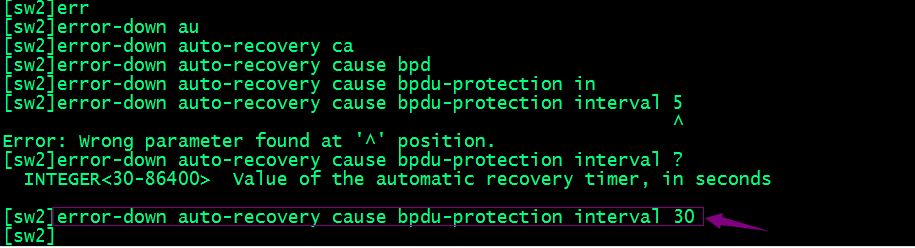

　　配置error-down自動恢復時間為30秒

　　提示：系統默認error-down自動恢復時間范圍是30-86400秒；

　　查看error-down自動恢復

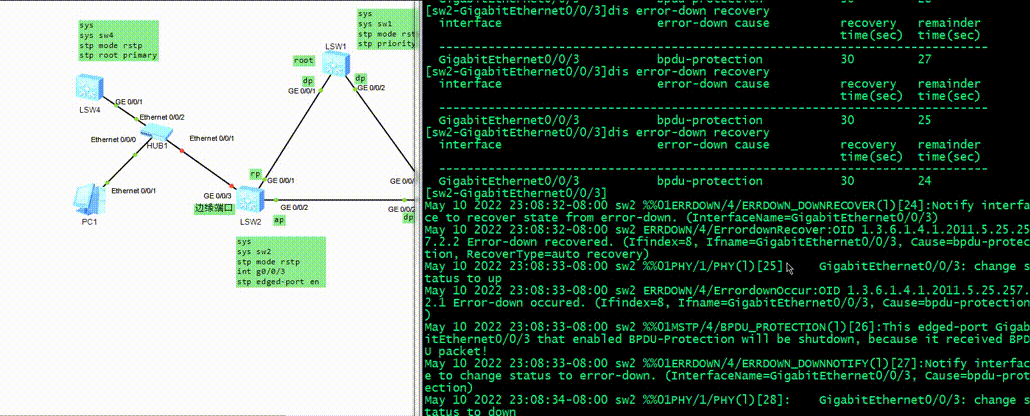

　　提示：可以看到配置了error-down自動恢復時間，并開啟了sw4介面后，對應sw2的邊緣介面在30秒鐘后啟動一次邊緣介面，如果邊緣介面再次收到bpdu報文，對應又會產生error-down，對應埠又會shutdown，所以我們可以看到當error-down倒計時完了以后，對應鏈路會啟動馬上又斷掉；

　　2、根保護

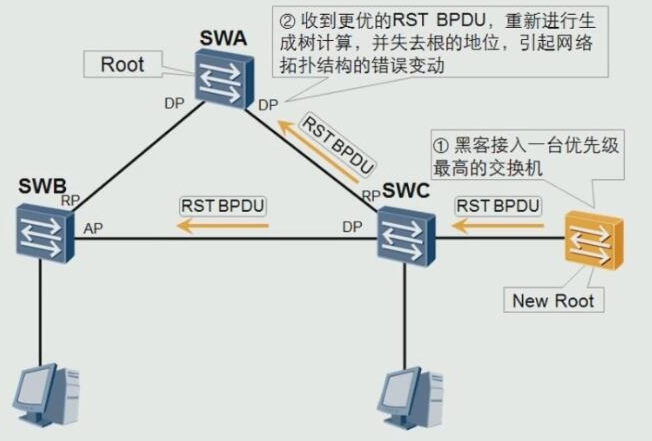

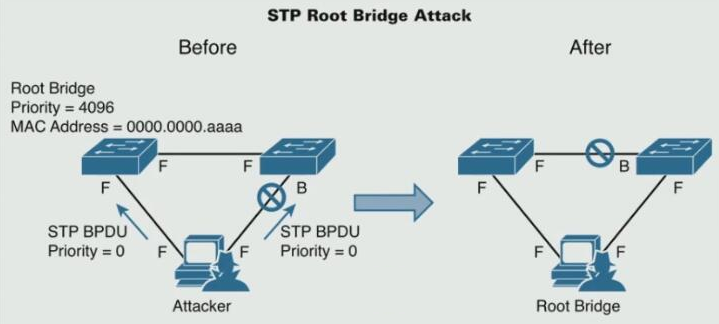

　　提示：我們知道如果在一個穩定的stp拓撲中加入一臺交換機，并開啟stp，對應拓撲就會發生變化，從而導致stp網路震蕩；根對于stp來說尤其重要，所有跨交換機的訪問流量都會經由根，如果有人惡意冒充stp的根不但對stp網路會造成震蕩、次優路徑，同時資訊安全也得不到保障，為此RSTP協議中加入了根保護機制；

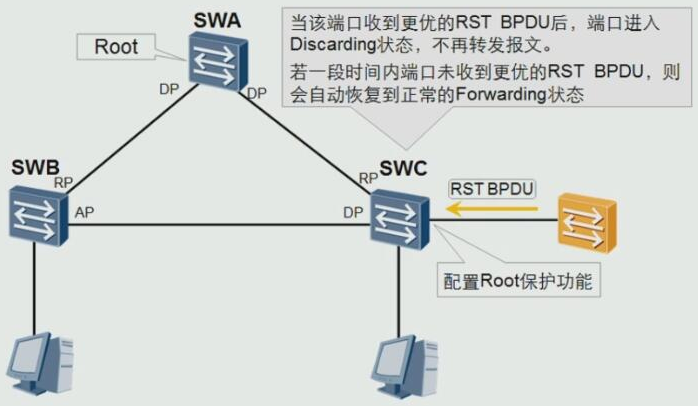

　　提示：所謂根保護機制是指配置了根保護的介面，如果收到更優的RST BPDU，對應埠會進入阻塞狀態，不再轉發報文；如果一段時間內該埠沒有收到更優的RST BPDU，對應埠又會恢復到正常轉發狀態；

　　實驗：還是以上拓撲，我們在sw2的g0/0/3口配置根保護

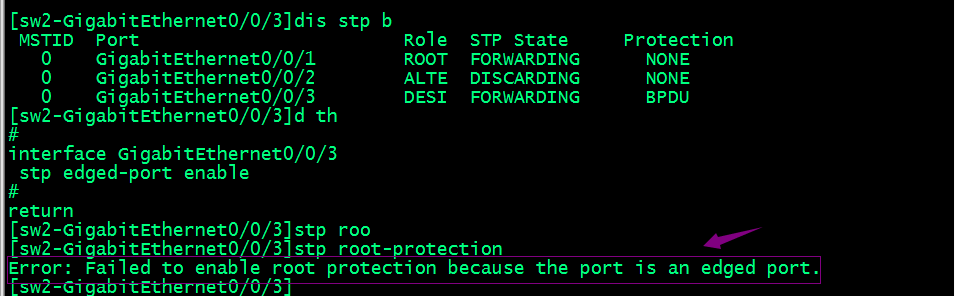

　　提示：邊緣介面不能配置根保護；

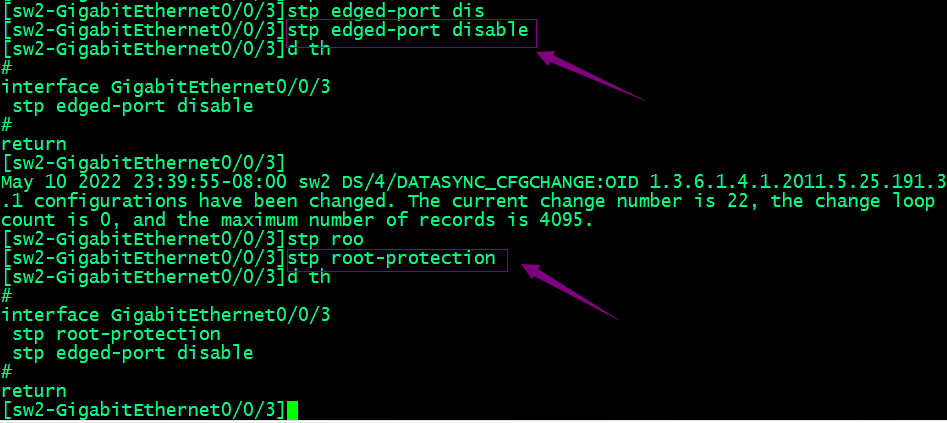

　　洗掉sw2的邊緣介面屬性

　　驗證：開啟sw4的g0/0/1口，發送更有的RST BPDU，看看對應埠是否會阻塞？

　　提示：可以看到但我們把sw4口up起來后，對應sw2的3口就從轉發變成了阻塞；這是因為sw2的3口配置了根保護，它收到更優的RST BPDU后，對應會觸發根保護機制，將轉發狀態變成阻塞狀態，不再轉發資料，從而實作保護現有stp網路；

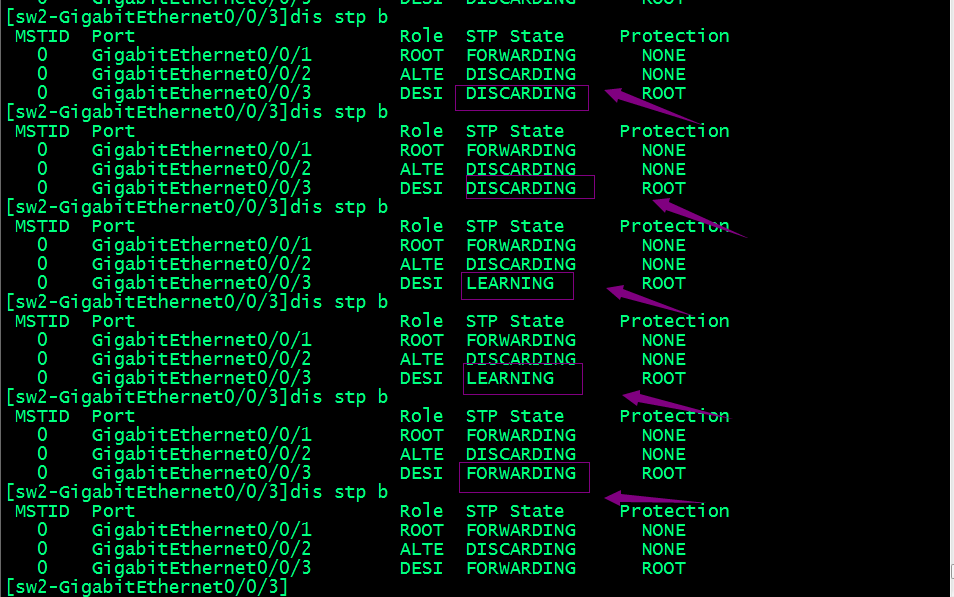

　　關閉sw4的g0/0/1口，看看對應sw2的g0/0/3口是否會自動將狀態恢復成轉發狀態呢？

　　提示：可以看到當把sw4的g0/0/1口shutdown以后，對應sw2的g0/0/3口會等待一段時間，確定沒有收到更優的RST BPDU以后，對應埠又會參與到stp計算中；這里需要注意，指定埠從阻塞狀態轉變為forwarding狀態，會經由learning狀態，而不是直接轉變成forwarding狀態；

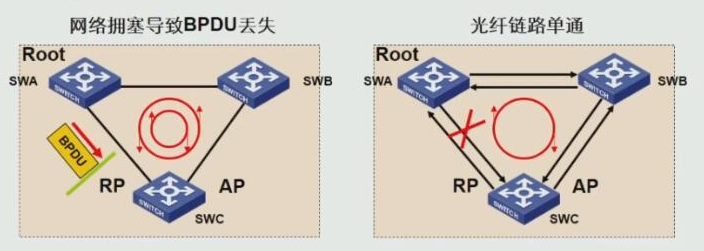

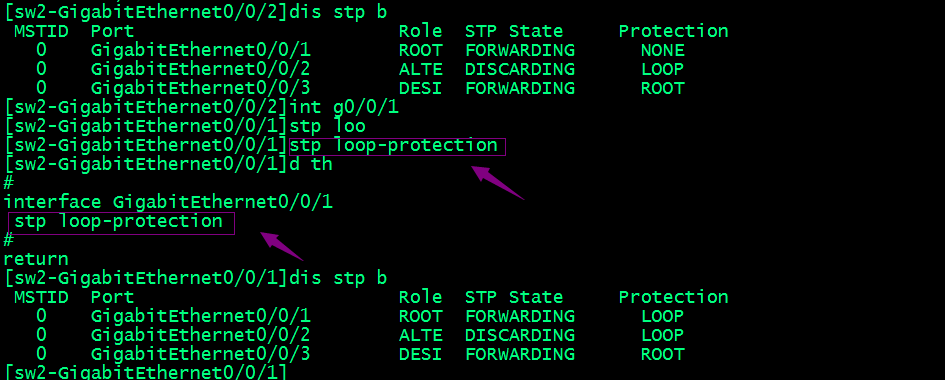

　　3、環路保護
