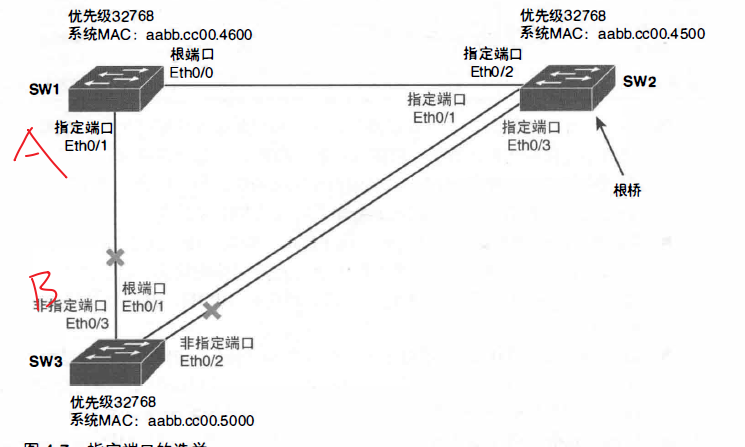

不多說，先上圖，A為指定埠，B為非指定埠，
看本文的網友應該知道根埠和指定埠的選舉，但是對指定埠和根埠的理解不清楚，這里我就略過選舉程序，直接描述這兩者的區別和存在的意義，
指定埠：轉發資料和BPDU；
非指定埠：接收BPDU，
1、B介面持續接收到A發出的BPDU資料；
2、當SW1的Eth0/0 宕掉或者該鏈路宕掉，此時A埠的重要性就突顯出來了；
3、A介面持續向B發送BPDU，此時B介面意識到自己可能成為指定埠或者根埠，就會從非指定埠的BLOCKING狀態轉到LISTENING狀態，進而可以發送BPDU（此時還不能發送資料幀）；
4、B介面變為LISTENING之后就可以參與到STP拓撲中，參與指定埠、根埠的選舉，繼而從BLOCKING>LISTENING>LEARNING>FORWARDING狀態；
5、接著按照選舉程序，A會變為根埠，B會變成指定埠，
以上說的是同一網段，一方是指定埠，一方是非指定埠的情況，
另一種，同一網段，一方是根埠，一方是指定埠，正常的接受和轉發資料幀和BPDU即可（SW1>SW2直連網段）
