SDIO是SD型的擴展介面，此介面除了可以接SD卡外，支持 SDIO介面的設備還可以連接比如SDIO介面的WiFi模塊，使設備擴展出無線局域網通信功能。
SDIO介面Wifi模塊是基于SDIO介面的符合wifi無線網路標準的嵌入式模塊，內置無線網路協議IEEE802.11協議堆疊以及TCP/IP協議堆疊，能夠實作用戶主平臺資料通過SDIO口到無線網路之間的轉換。
SDIO介面wifi模塊的作業原理
SDIO介面WiFi模塊
該WIFI模塊是單模拉無線局域網(WLAN)和藍牙組合解決方案支持1×1 802.11 a / b / g / n / ac WLAN標準,旨在提供優越的WLAN和低能耗技術的集成。
該產品基于低成本、低功耗、符合IEEE 802.11 a/b/g/n/ac國際標準設計的模組。可兼容不同廠商的802.11a/b/g/n/ac無線AP網路接入點，支持2.4GHz/5GHz雙模式的WLAN選擇。該模塊提供了WiFi （SDIO V3.0介面），相應的介面。
用戶使用該WIFI模塊能夠通過嵌入式硬體SDIO 介面高效快捷的擴展出無線局域網通信功能，有效縮短產品開發周期，降低開發成本。
功能特征：
※ 1T1R
※ WLAN支持2.4/5GHz (IEEE802.11n) ; 5GHz (IEEE802.11ac)
※ WLAN HOST介面選項：1>SDIO v3.0 2>參考時鐘上限為48 MHz
※ IEEE802.11a/b/g/n/ac雙頻無線發送與接收（非同步雙頻進行操作）
※ WLAN發送與接收支持CHANNEL0同一路天線同時進行并發，并收操作。
※ IEEE高精密的技術集成解決方案
※ 2.4G下支持20/40MHz , 5G下支持20/40/80MHz
※ 支持ISM-LTE同時存在
※ OTP:1.5 kb OTP
※ 支持:電壓3.3 v

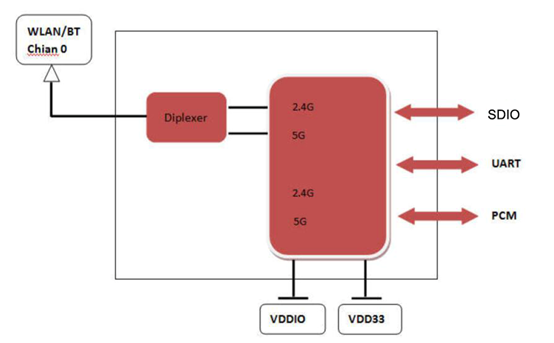

模塊框架圖：
應用場景：
（1）機頂盒
（2）智能家居wifi設備
（3）WiFi網關
（4）消費電子設備
uj5u.com熱心網友回復：
問題是什么啊啊啊轉載請註明出處，本文鏈接：https://www.uj5u.com/qita/48293.html
