假設有一塊1080P的螢屏，解析度為1920X1080，重繪率為60Hz,色深為8Bit,那么它的顯示幕帶寬會是多少呢？
將問題放到網上進行檢索很多回答都是2.986Gbit/s，但其實這塊螢屏真正的顯示帶寬是約等于3.196Gbit/s，那為什么會出現這種結果呢，那我們還需要從顯示幕的CVT-顯示幕協調視頻時間，
目前的顯示幕在顯示畫面的時候并不是像播放PPT一樣一張一張閃過去，現在的顯示幕采用的都是逐行掃描；那什么是逐行掃描，逐行掃描就是顯示幕從螢屏的左上角開始一行一行的繪制，一直繪制到螢屏的右下角，但是逐行掃描這樣一行一行的掃描會因為我們身邊的一些如WiFi、移動網路、無線電這些電磁干擾還有電腦和顯示幕內部的電路板的各種各樣的高頻訊號干擾所影響，如果顯示幕每次都是緊貼螢屏邊緣去掃描萬一因為某訊號干擾或者延遲導致錯誤的現象，那么你最后掃描出來的畫面就會像下面這張圖中的電腦一樣是錯位和撕裂的，

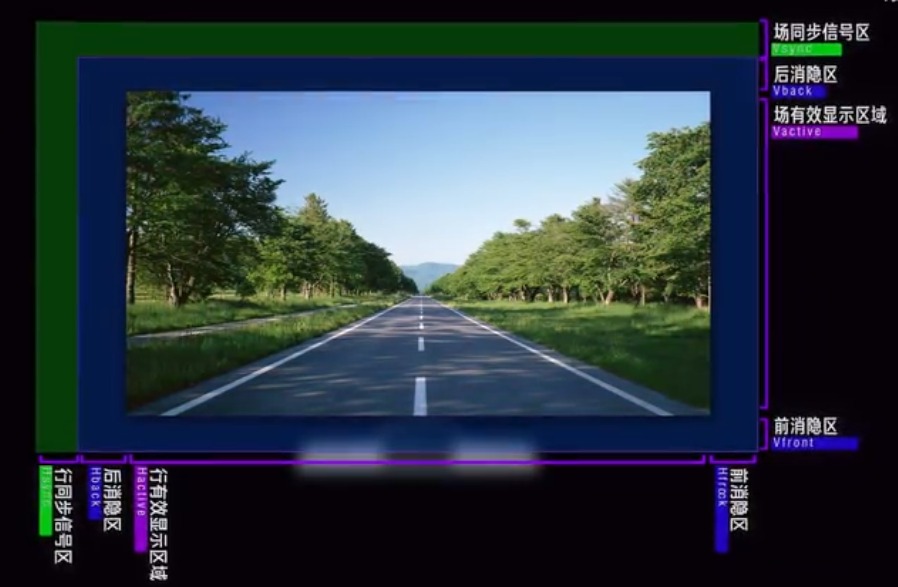

并且顯示幕在掃描的時候除了要保證掃描線的對齊還需要保證畫面實在螢屏的正中心，所以顯示幕在逐行掃描的時候會在螢屏的外面預留一些區域用于對齊和時鐘同步，所以你看到的螢屏雖然是1920X1080，但實際上螢屏掃描的區域要遠比這個區域大得多，雖然額外多出來的這些像素點不參與你螢屏內容的顯示，但是它還是會占用你的傳輸帶寬因此我們在計算顯示幕帶寬的時候需要把多的這一部分也考慮進去，前面提到的錯誤帶寬2.986Gbt/s就是因為沒有考慮到這些同步信號所以才會是錯的，顯示幕實際掃描的區域分為三個部分：同步信號區(Sync)、消隱區(Blank)、有效顯示區(Active)，

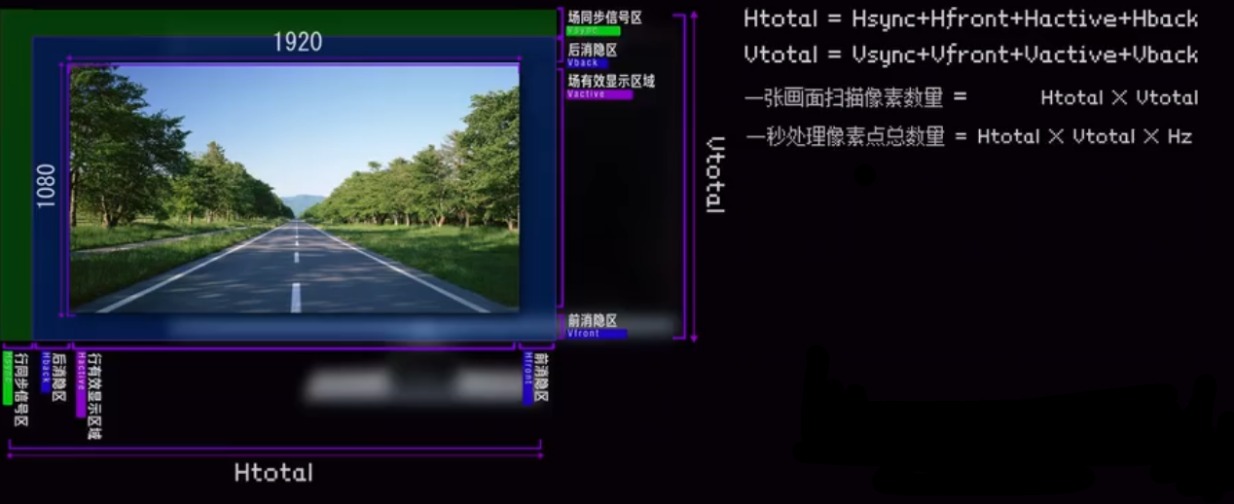

如果我們要計算這張畫面的像素點數如下圖
那么顯示幕的解析度我們知道，怎么去知道顯示幕的Sync(同步信號區)和Blank(消隱區)的數值呢？
這個時候我們就要看顯示幕的計時標準了，不同的計時標準螢屏外用于時鐘同步和對齊的區域也不同，目前市場上常見的標準有三種，分別是CVT、CVT-RB和CVT-R2越新的標準占用的帶寬越少，現在的DP介面都是采用最新的額CVT-R2標準，在這個計時標準下用于對齊的像素點數目的具體數值的計算公式可以在VESA的官網中查詢到相關的文獻和公式，如下圖

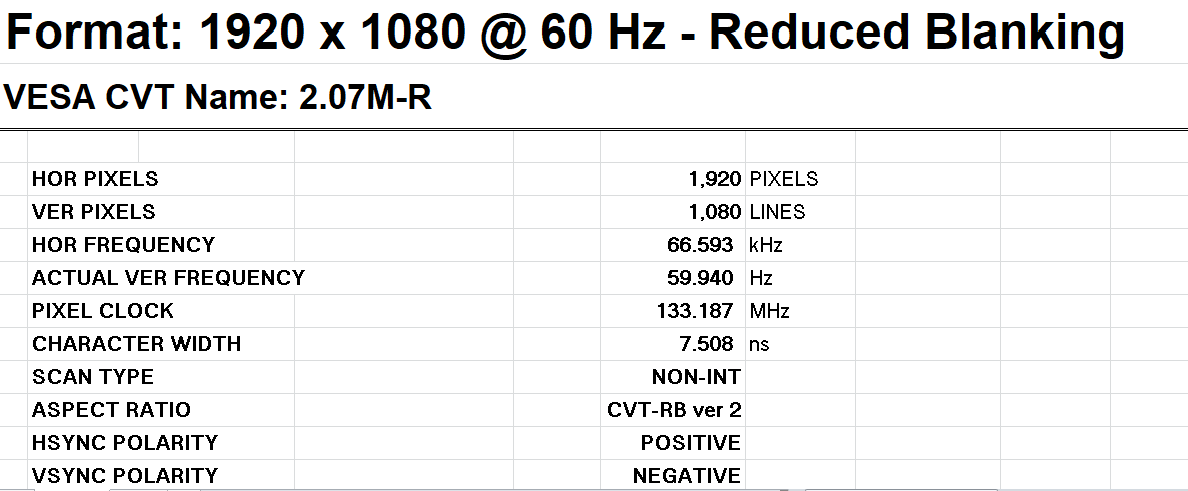

在表格中輸入1920X1080和60Hz的重繪率后表格會自動算出所有有關這個解析度和重繪率在CVT-R2中的相關資訊，其中PIXEL CLOCK也就是像素時鐘是133.187MHz，那么我們就應該用133.187X8X3最后約等于3.196Gbit/s，這樣計算出來的顯示幕帶寬才是正確的，
