前文我們聊了下BFD相關話題，回顧請參考https://www.cnblogs.com/qiuhom-1874/p/16487842.html；今天來聊一聊DHCP中繼相關話題；
DHCP的作用
DHCP（Dynamic Host Configure Protocol，動態主機配置協議）是應用層協議，使用UDP封裝，服務端作業在UDP的67號埠，客戶端作業在68號埠；它是BOOTP（Bootstrap Protocol）協議發展而來；主要作用是動態分配TCP/IP資訊（ip地址，子網掩碼，網關，DNS等等），減輕管理員管理ip地址的作業；
DHCP中繼的作用

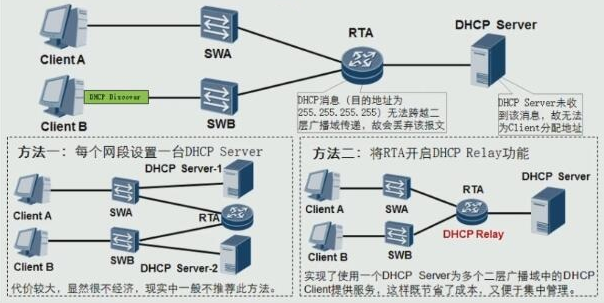

提示：隨著網路規模的擴大，網路中就會出現用戶處于不斷網段的情況，那么不同網段的主機怎么來分配ip地址呢？上述兩個方式DHCP部署方式都可以實作，但推薦使用第二種DHCP 中繼；第一種方式雖然可以，但是很浪費服務器，沒有必要；
DHCP中繼，顧名思義就是中繼DHCP服務，使得DHCP能夠跨多個廣播域進行ip地址分配；我們知道DHCP默認是作業在一個廣播域內，為一個廣播域內的主機進行ip地址分配；DHCP資訊以廣播為主，路由器默認就是不轉發廣播，所以我們想要實作跨多個廣播域或者路由器使用DHCP分配ip地址，我們就必須要在路由器或三層設備上開啟dhcp中繼；這里的DHCP中繼就有點類似中間商代理；其主要作用就是代理dhcp，實作dhcp能夠作業在更多的廣播域，為更多網段的主機分配ip地址；

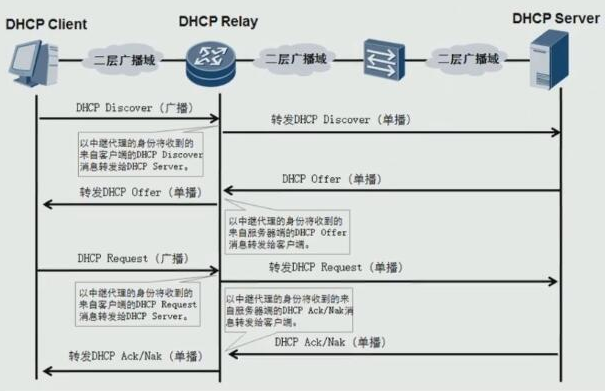

DHCP Relay基本作業原理
提示：DHCP客戶端到dhcp中繼的程序，同我們之前學習的DHCP客戶端到dhcp服務器的程序一樣；有了dhcp中繼，此時客戶端和服務器的通信都會經過中繼來進行轉發；我們可以理解為DHCP中繼就是dhcp服務器的反向代理（個人理解），即客戶端向中繼發送請求，就相當于在像DHCP服務器發送請求一樣；中繼到服務器之間的通信全是單播；有關DHCP通信程序的描述，請參考本人博客https://www.cnblogs.com/qiuhom-1874/p/15147870.html；
DHCP Relay配置
實驗

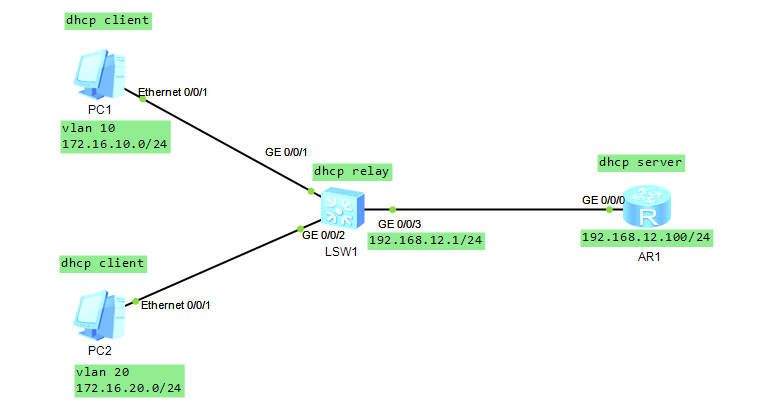

環境說明，用一個路由器來模擬DHCP服務器，現網中如果網路規模較大建議使用專用的服務器搭建DHCP服務；用一個三層交換機來中繼DHCP；中繼到服務器中間使用192.168.12.0/24網段，客戶端有兩個VLAN，分別是vlan10，分配地址為172.16.10.0/24和vlan20，分配172.16.20.0/24；
DHCP服務器的配置

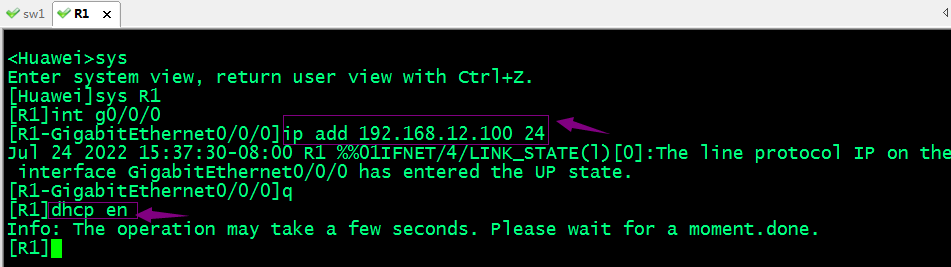

1、在R1上配置相關介面ip地址，并全域開啟dhcp服務

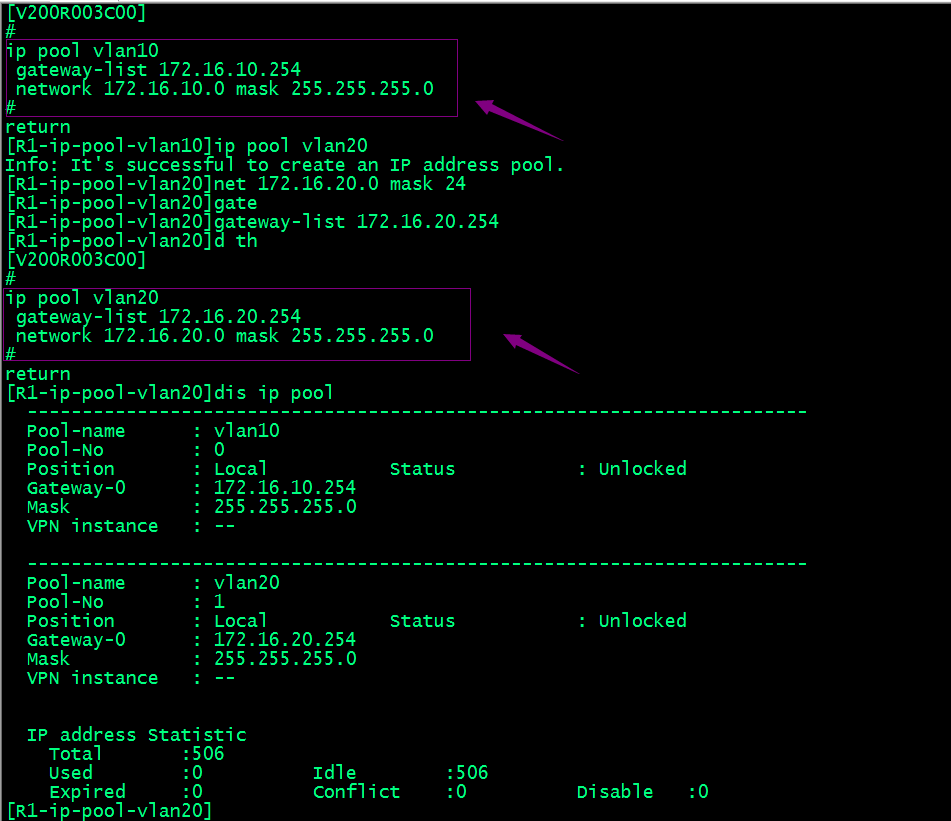

2、創建全域地址池

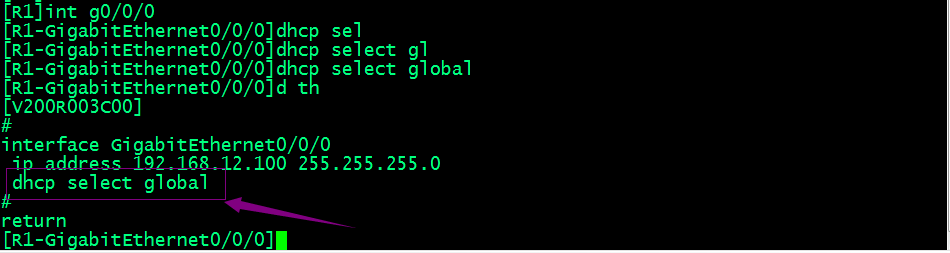

3、關聯介面和全域地址池
提示：這里必須選擇全域地址池，不能關聯介面；

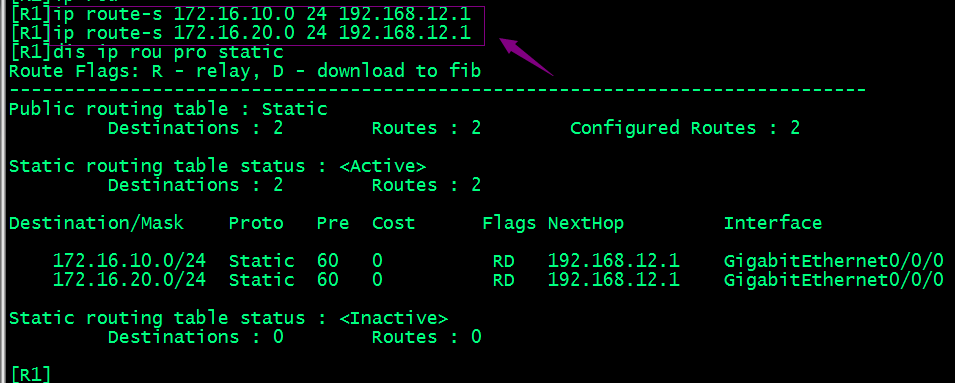

除了上述正常配置dhcp服務以外，我們這里還需要新建兩條靜態路由（服務器到分配出去的地址的路由）
ok，到此dhcp服務器的配置就完成了；接下來配置交換機

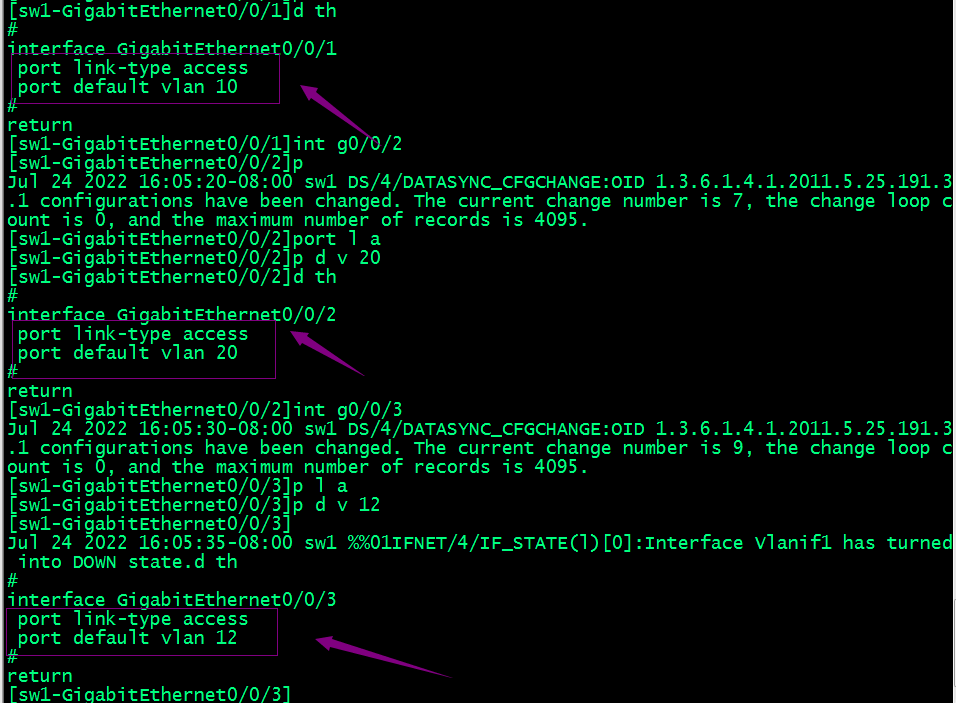

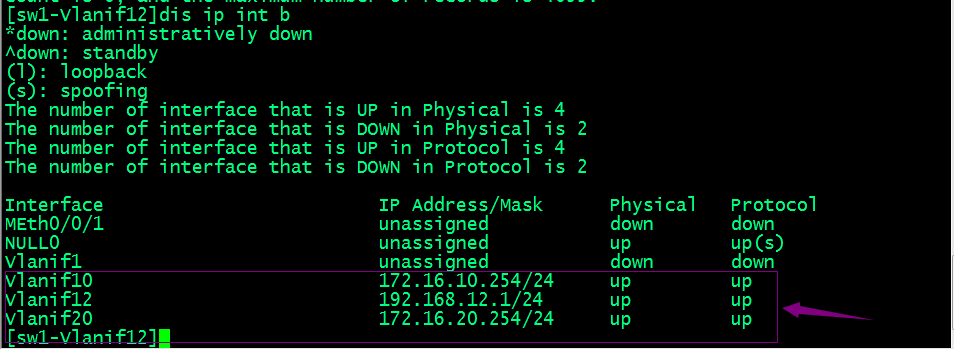

配置交換機的基本vlan，ip地址

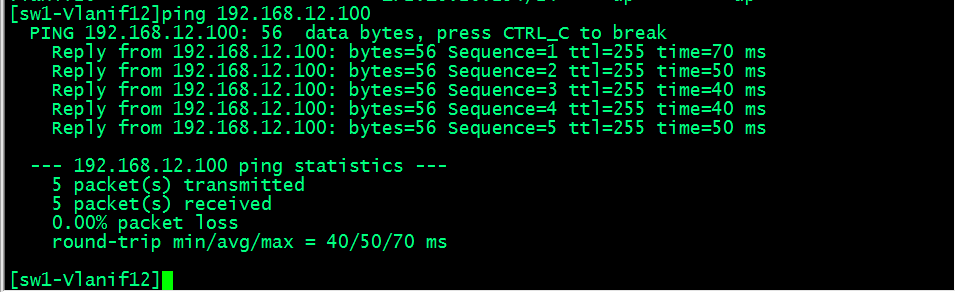

驗證：ping dhcp服務器看看能不能正常ping通？
提示：可以看到現在交換機和路由器是通了；

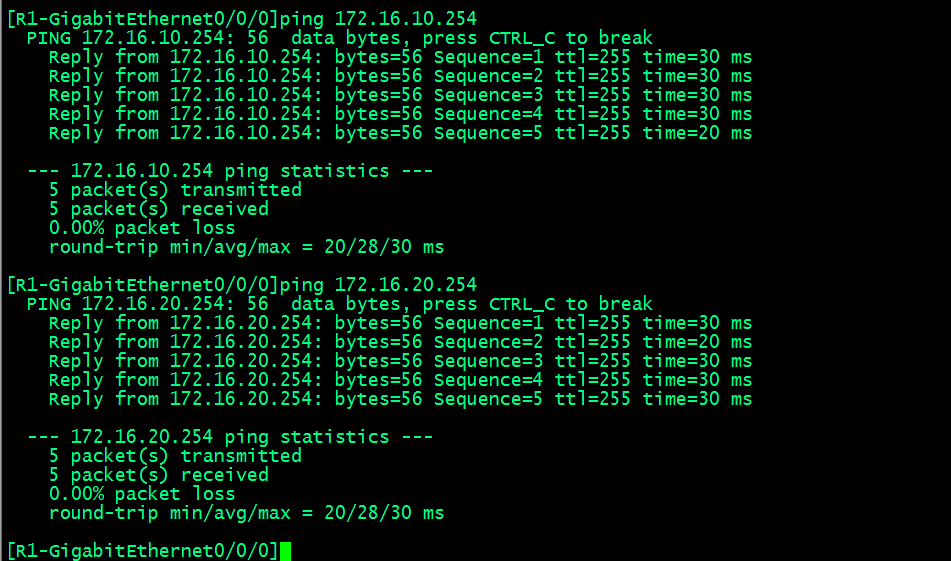

路由器ping 交換機vlanif10 和vlanif20的地址，看看是否通？
提示：可以看到都可以正常通信；
在交換機上配置DHCP中繼
1、全域開啟dhcp功能

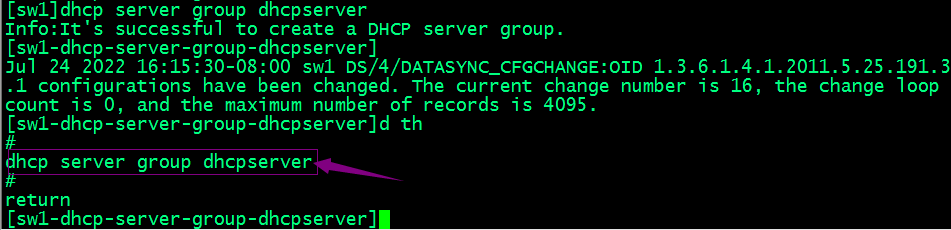

2、創建dhcp服務器組

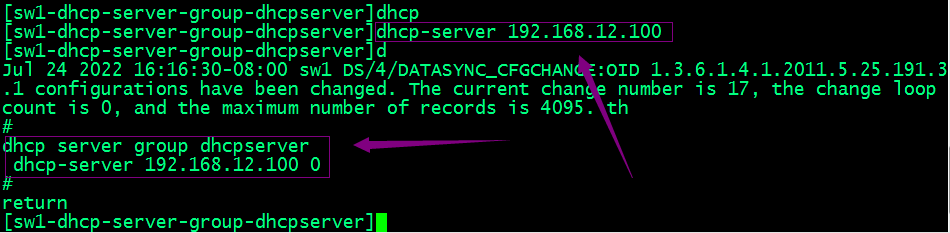

3、在服務器組里添加服務器
提示：這里的服務器可以添加多個，后面的ip地址就是服務器的ip地址；

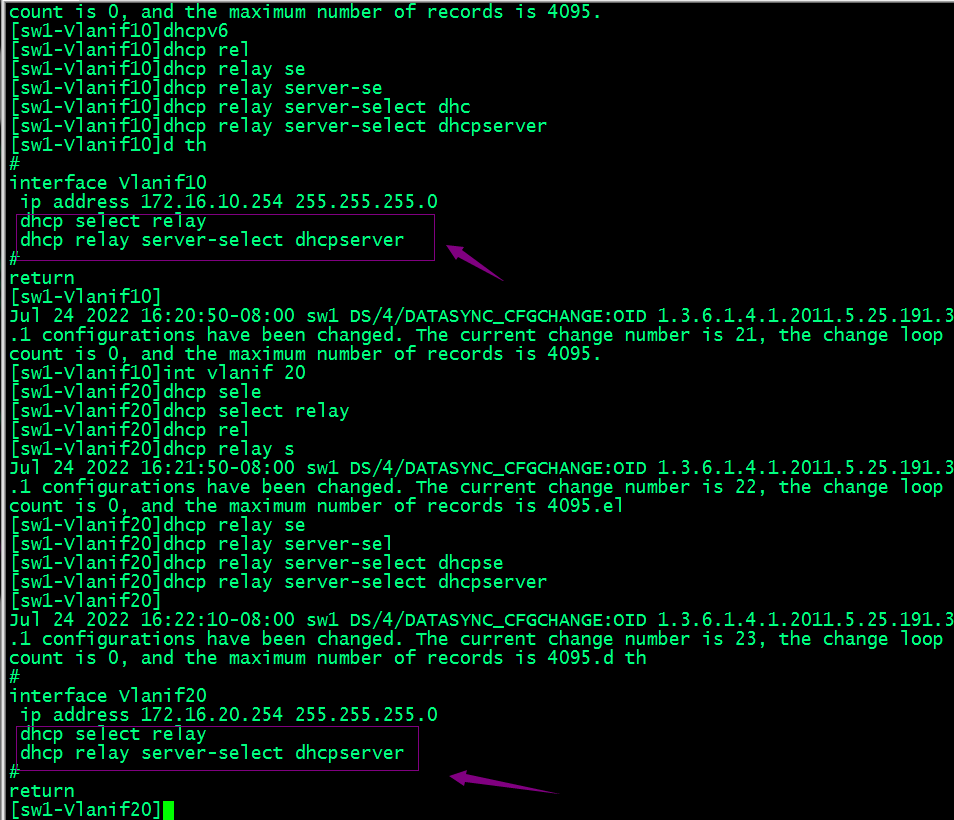

4、開啟DHCP中繼功能，并選擇對應服務器組
提示：這里選擇服務器組就是我們之前建立的組名即可；到此dhcp中繼就配置完畢了；

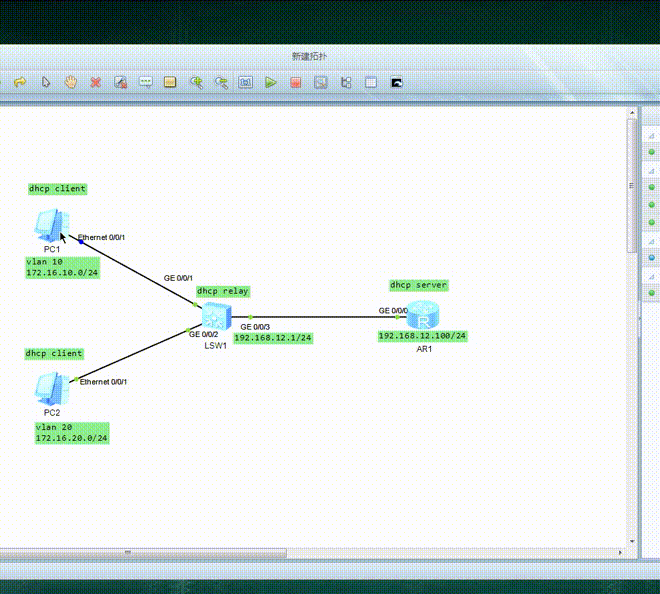

驗證：在vlan10的主機上抓包，獲取ip
提示：可以看到現在vlan10的主機能夠正常獲取到vlan10地址池里的ip地址以及我們指定的網關；

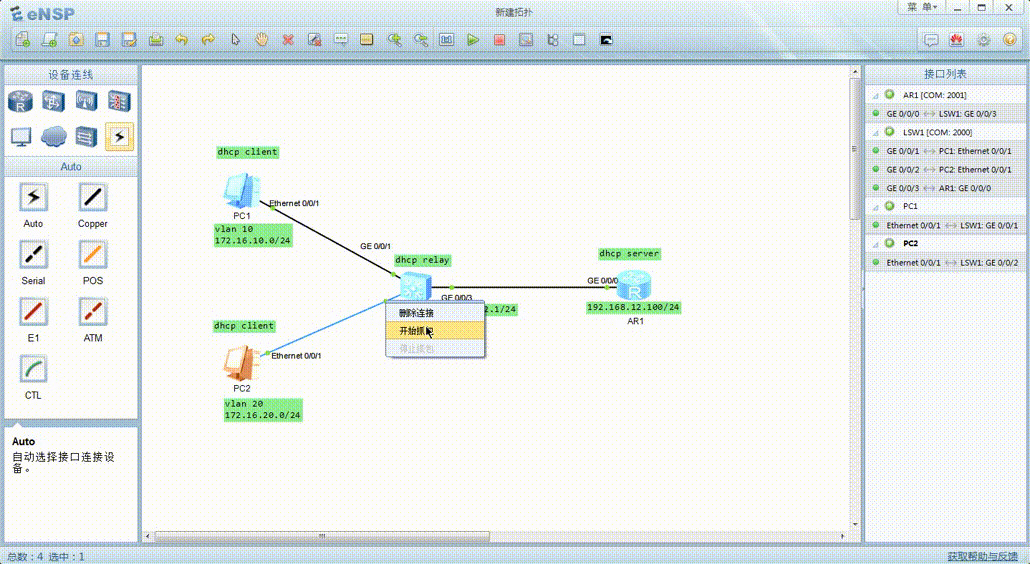

在交換機上抓包，開啟vlan20里主機dhcp獲取ip地址
提示：可以看到vlan20里的主機首先將discrover資訊廣播發送出去，然后再又vlanif20介面將對應資訊轉發給dhcp服務器；同樣的道理服務器的offer資訊也會經由對應的vlanif 20介面再轉發給客戶端；客戶端的request訊息和服務器的ack訊息都會經由中繼然后傳達給對方；在客戶端看來中繼就好比服務器，在服務器看來中繼就好比客戶端；
驗證：在服務器上查看已分配的ip地址
<R1>dis ip pool name vlan10 used
Pool-name : vlan10
Pool-No : 0
Lease : 1 Days 0 Hours 0 Minutes
Domain-name : -
DNS-server0 : -
NBNS-server0 : -
Netbios-type : -
Position : Local Status : Unlocked
Gateway-0 : 172.16.10.254
Mask : 255.255.255.0
VPN instance : --
-----------------------------------------------------------------------------
Start End Total Used Idle(Expired) Conflict Disable
-----------------------------------------------------------------------------
172.16.10.1 172.16.10.254 253 1 252(0) 0 0
-----------------------------------------------------------------------------
Network section :
--------------------------------------------------------------------------
Index IP MAC Lease Status
--------------------------------------------------------------------------
252 172.16.10.253 5489-98dd-05a8 1039 Used
--------------------------------------------------------------------------
<R1>dis ip pool name vlan20 used
Pool-name : vlan20
Pool-No : 1
Lease : 1 Days 0 Hours 0 Minutes
Domain-name : -
DNS-server0 : -
NBNS-server0 : -
Netbios-type : -
Position : Local Status : Unlocked
Gateway-0 : 172.16.20.254
Mask : 255.255.255.0
VPN instance : --
-----------------------------------------------------------------------------
Start End Total Used Idle(Expired) Conflict Disable
-----------------------------------------------------------------------------
172.16.20.1 172.16.20.254 253 1 252(0) 0 0
-----------------------------------------------------------------------------
Network section :
--------------------------------------------------------------------------
Index IP MAC Lease Status
--------------------------------------------------------------------------
252 172.16.20.253 5489-98b9-365e 453 Used
--------------------------------------------------------------------------
<R1>
提示：可以看到在服務端能夠正常看到對應地址池中分配出去的ip地址；
