ROS機械臂 Movelt 學習筆記3 | kinect360相機(v1)相關配置

目標是做一個機械臂視覺抓取的demo，在基地里翻箱倒柜，沒有找到學長所說的 d435，倒是找到了一個老古董 kinect 360，

前幾天就已經在舊電腦上配置好了，現在記錄在新電腦上的配置程序，

1. kinect 相機驅動安裝

環境：Ubuntu 18.04 + ROS Melodic

需要安裝3個驅動包，并且彼此版本需要適配，安裝程序如下：

在原作者的 Github 上下載：

https://github.com/ZXWBOT/kinect_driver

cd ~ARM/kinect_arm
git clone https://github.com/ZXWBOT/kinect_driver.git

也可以在網盤下載：

http://pan.baidu.com/s/1hqHB10w 提取密碼：wrmn

下載完成后安裝依賴：

sudo apt-get install g++ python libusb-1.0-0-dev freeglut3-dev openjdk-8-jdk doxygen graphviz mono-complete

可以看到我們的 kinect_arm 檔案夾下有一個 kinect_driver 檔案夾，其下有：

• OpenNI-Bin-Dev-Linux-x64-v1.5.7.10
• NITE-Bin-Linux-x64-v1.5.2.23
• Sensor-Bin-Linux-x64-v5.1.2.1

這三個包的版本是相互匹配的，注意ubuntu下不能使用openni2.2和NITE2.2版本的包，接下來按照目錄下的 README 來做就可以，沒什么問題，

2. 測驗 kinect

記得連上 kinect 的資料線，看到 kinect 亮起綠燈，然后：

cd ~/...../OpenNI-Bin-Dev-Linux-x64-v1.5.7.10/Samples/Bin/x64-Release

./NiViewer

出現相機畫面則配置成功，

如果報錯，嘗試修改權限：

sudo chmod +x /usr/bin/XnSensorServer

再運行即可，

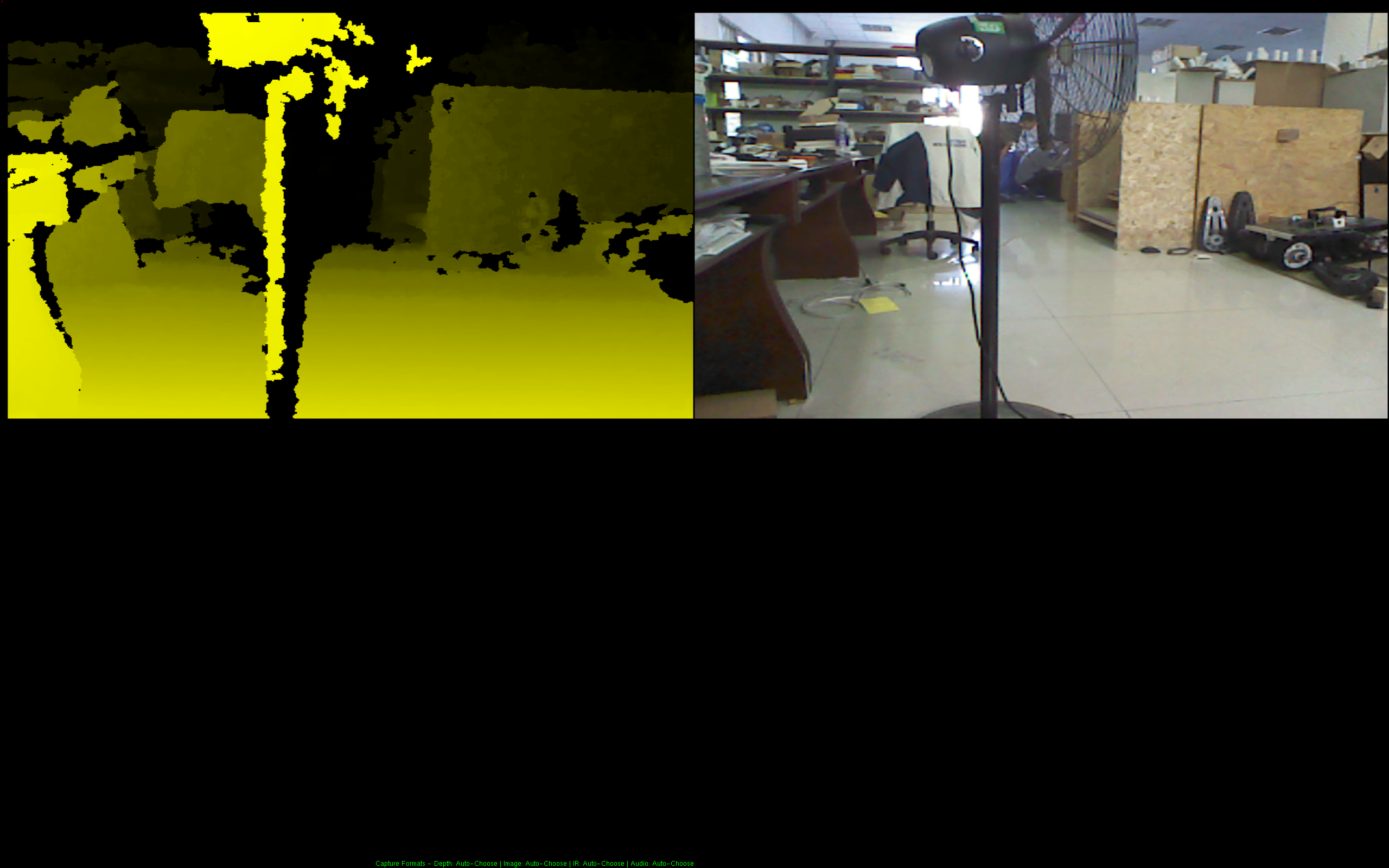

左側為深度圖，右側為彩色圖，畫面如下：

https://osrf-distributions.s3.amazonaws.com/gazebo/api/dev/classgazebo_1_1phisics_1_1World.html

3. ROS 打開相機

3.1 安裝依賴

sudo apt-get install ros-melodic-freenect-*
rospack profile

安裝rqt-image-view顯示影像

sudo apt-get install ros-melodic-rqt-image-view

3.2 安裝 libfreenect 庫

繼續找到檔案夾：

cd ~ARM/kinect_arm
git clone https://github.com/ros-drivers/libfreenect.git
cd libfreenect
mkdir build
cd build
cmake -L ..
make
sudo make install

3.3 ros下的 freenect_stack 包

官方提供了運行 kinect 相機的ROS樣例包 freenect_stack，下面我們把這個包跑起來：

cd ~/ARM/kinect_arm
mkdir -p ws_kinect/src
cd ws_kinect/src
git clone https://github.com/ros-drivers/freenect_stack.git
# 如果還沒有設定ROS空間
# catkin_init_workspace
cd ..
catkin_make
rospack profile

編譯無誤則：

# 在 ~/ARM/kinect_arm/ws_kinect下
source devel/setup.bash
roslaunch freenect_launch freenect.launch

新開一個終端：

rosrun rqt_image_view rqt_image_view

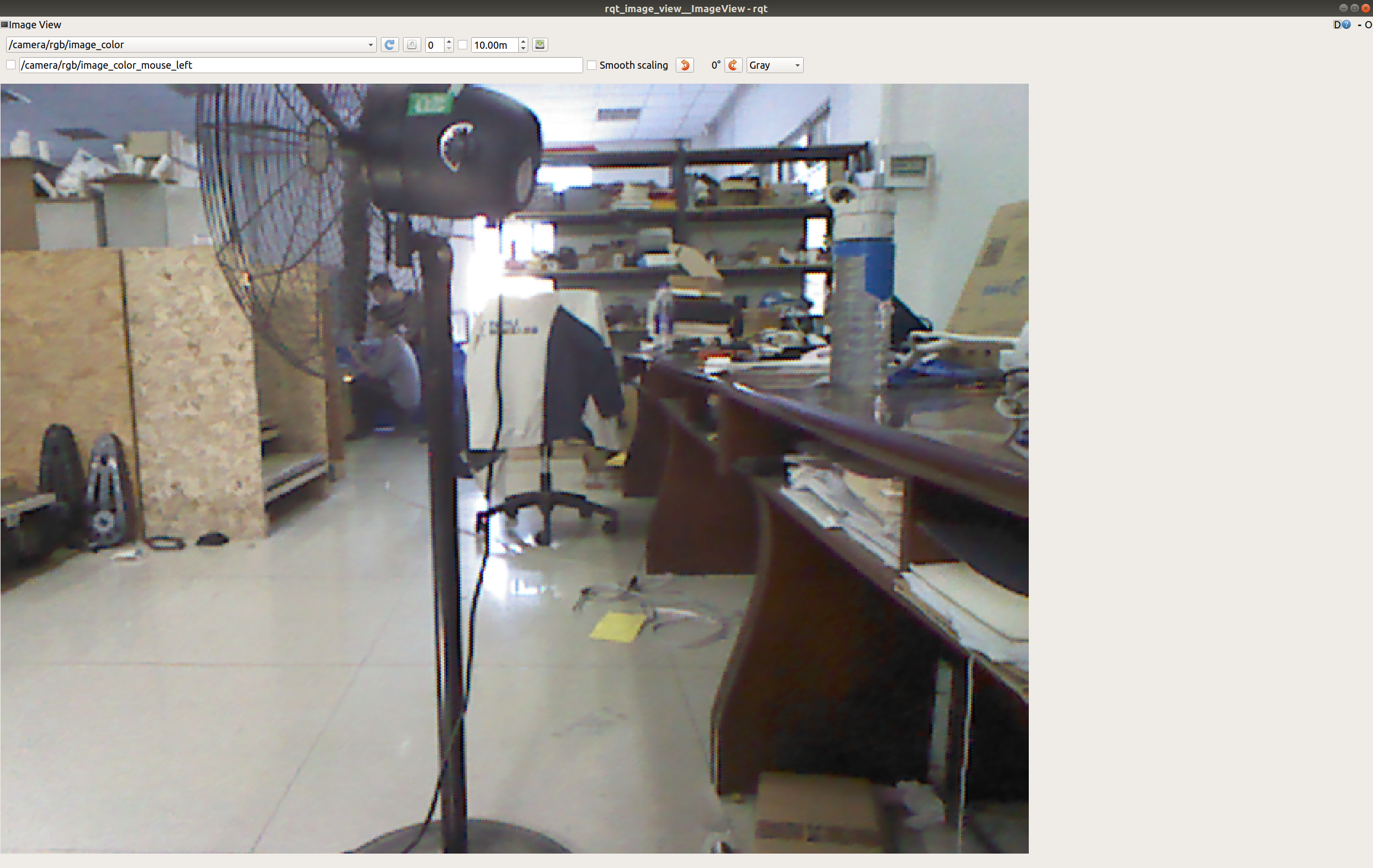

在rqt_image_view中左上角選擇不同的話題，就可以查看不同的影像，也可以查看深度圖，

4. 錄制 bag 并回放

4.1 命令列錄制

可以查看一下當前活躍的話題：

rostopic list

對于其中一個話題進行錄制：

# 錄制語法
# 比如：rosbag record /topic1 -o out.bag
rosbag record /camera/rgb/image_color -o  camera.bag
# 顯示錄制內容（bag包中的資訊）
# rosbag info filename.bag
rosbag info camera_2022-07-23-21-23-45.bag

# 回放錄制內容
# rosbag play <bagfile_name>
rosbag play camera_2022-07-23-21-23-45.bag

4.2 RViz 錄制

先在RViz 中顯示我們向看到的影像，這也是學長們比賽時向國防臨時學的技巧，

cd ~/ARM/kinect_arm/ws_kinect
source devel/setup.bash
roslaunch freenect_launch freenect.launch

新開終端2：

rosrun rqt_image_view rqt_image_view

再開終端3：

rostopic list

終端4 打開rviz

rosrun rviz rviz

默認的rviz 應當是空無一物，下面來設定 rviz，

1. 在rviz中將Global Option中的Fixed Frame后面選擇camera_link

2. 點擊Add在By topic中選擇想錄制的話題，點擊OK即可，

   這里我選擇的是 /rgb/image_color,即彩色圖，

3. 設定完后，就可在rviz中實時查看想要錄制的話題，

下面錄制：

# 格式：rosrun topic_tools throttle messages <intopic> <msgs_per_sec> [outtopic]

# 例如，如果我想要讓激光雷達的topic發布頻率降低至1HZ,則在終端中輸入如下命令：
rosrun topic_tools throttle messages base_scan 1.0

舉實體說明，比如 /camera/rgb/image_color和/camera/rgb/image_raw兩個話題修改為 4HZ，則：

// 同時錄制，只開一個終端
rosbag record /my_image_color  /my_image_raw -o my_image.bag
//分開錄制，開兩個終端
rosbag record /my_image_color -o my_image_color.bag
rosbag record /my_image_raw   -o my_image_raw .bag

5. 常用話題解釋

上面的 rostopic list 命令的一些解釋：

rostopic list

rostopic list 列出了當前活躍的ROS節點，相關topic：

1. RGB影像：/camera/rgb/image_color
   • ROS資料格式：sensor_msgs/Image
   • OPENCV資料格式：Mat
   • 影像尺寸：640*480
   • 像素資料型別：8UC3
2. 深度影像：/camera/depth/image
   • ROS資料格式：sensor_msgs/Image
   • OPENCV資料格式：Mat
   • 影像尺寸：640*480
   • 像素資料型別：32FC1
3. 點云資料（無整合RGB）:/camera/depth/points
   • ROS資料格式：sensor_msgs/Image
   • PCL點云庫資料格式：pcl::PointCloudpcl::PointXYZ
   • 影像尺寸：有序點云，640*480
   • 像素資料型別：double

下表為 freenect_camera 功能包的話題和服務情況：

來源：ros官網：http://wiki.ros.org/freenect_camera，日后可能會有更新，

6. 在RViz 中顯示點云

打開相機節點：

cd ~/ARM/kinect_arm/ws_kinect
source devel/setup.bash
roslaunch freenect_launch freenect.launch

新開終端：

rosrun rqt_image_view rqt_image_view

再開終端：

rostopic list

再開：

rosrun rviz rviz

打開了跟 4.2 相同的界面，在RViz 中左側進行如下設定：

1. Global Options中，將Fixed Frame 改為 camera_rgb_optical_frame
2. 左下角點擊 Add，將 PoitCloud2 加進來
3. 在 PointCloud2 的 Topic 中選擇 /camera/depth_registered/points

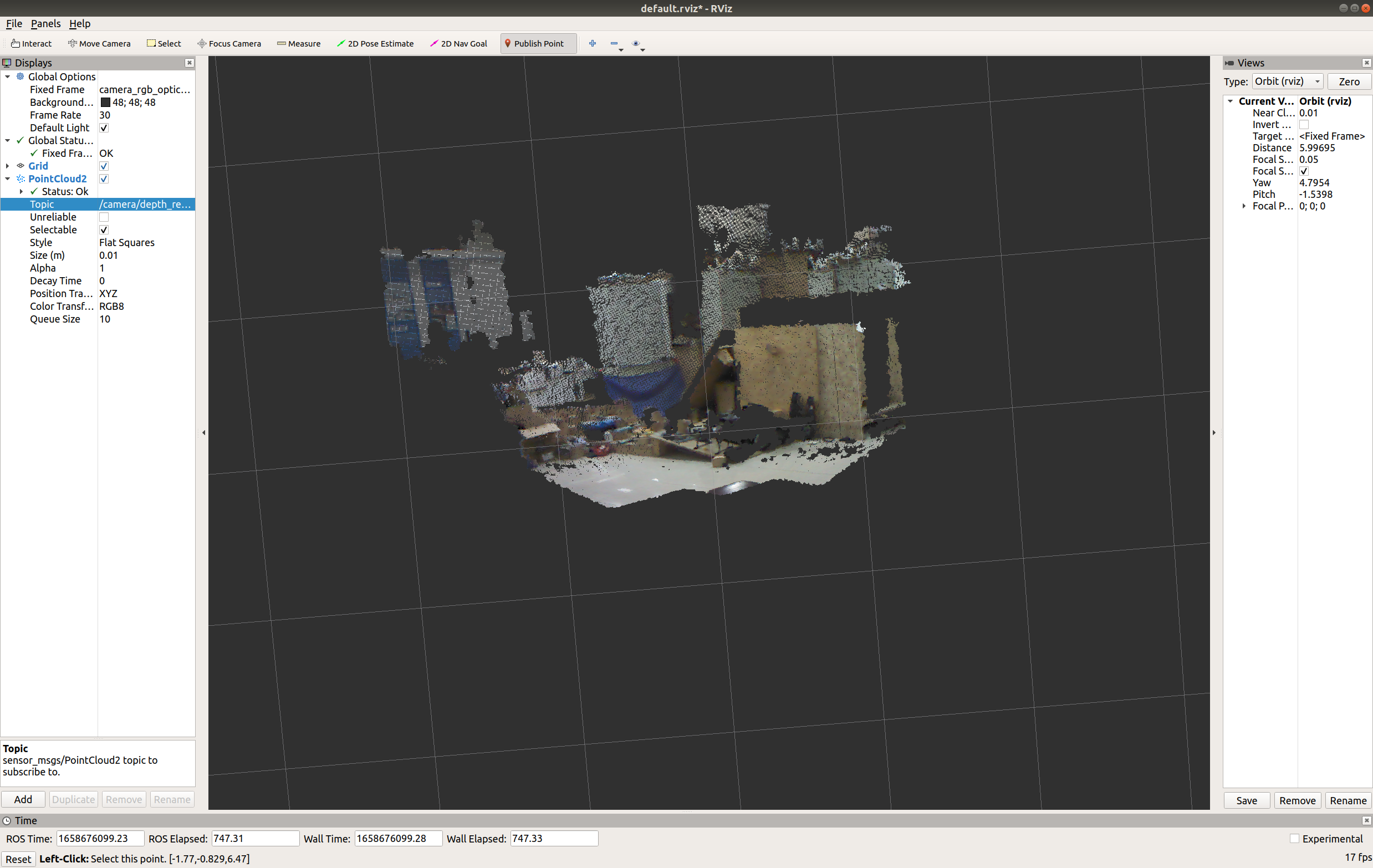

即可看到點云影像：

查看話題的資料流：

 rostopic echo /camera/depth/points

7. Kinect 相機相關介紹

7.1 相機構成

可見自左向右依次為：

• 麥克風陣列
• 紅外CMOS攝像機（左1）
• LED
• 彩色攝像頭
• 紅外攝像頭（右1）
• 下方是傳動馬達

7.2 深度資訊獲得原理

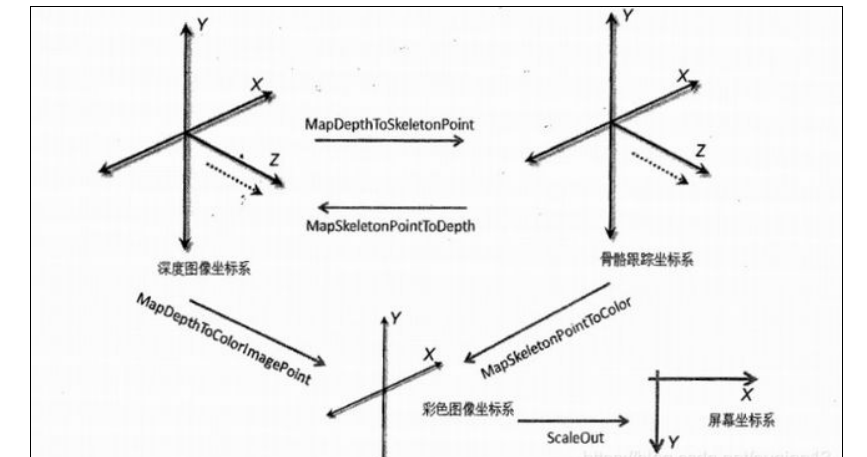

以結構光為基礎進行改進后的光編碼（Light Coding）技識訓得物體的深度資訊，各相機坐標系如下：

參考資料：

1. 官方相關檔案：http://wiki.ros.org/freenect_camera
2. https://blog.csdn.net/qq_63379469/article/details/123834391
3. https://blog.csdn.net/a_happy_bird/article/details/125378527
4. 一個系列博客：https://blog.csdn.net/puqian13/article/list/4
5. https://www.it610.com/article/1295398327008960512.htm
