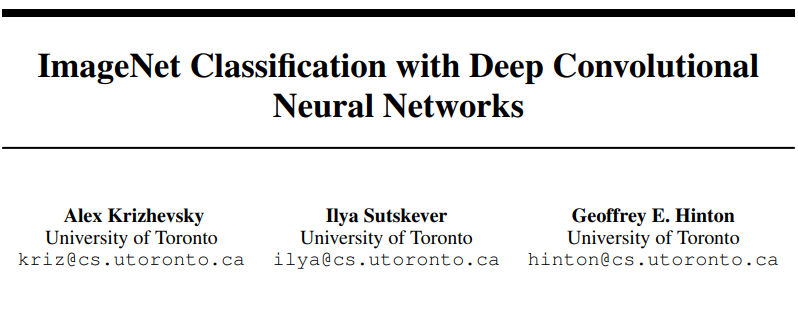

AlexNet卷積神經網路是由Alex Krizhevsky等人在2012年的ImagNet影像識別大賽獲得冠軍的一個卷積神經網路，該網路放到現在相對簡單，但也是深度學習不錯的卷積神經網路，論文：《ImageNet Classification with Deep Convolutional Neural Networks》
論文結構
-
Abstruct：簡單介紹了AlexNet的結構及其成果
-
Introduction：神經網路要是有更快的GPU和更大的資料集我們的結果就會得到改善
-
The Dataset：介紹ILSVRC-2010和ImageNet資料集
-
The Architecture：ReLU非線性函式介紹、兩個GPU進行訓練、區域回應歸一化、 Overlapping Pooling、整體架構
-
Reducing Overfitting：對抗過度擬合的方法,資料增強和Dropout
-
Details of learning：超引數的設定，權重及偏置的初始化
-
Results：介紹了AlexNet在比賽中獲得的成果，性能評估（Qualitative Evaluations）：顯示預測正確的概率，同一類的影像特征的歐式距離更近
-
Discussion：結果有了很大的改善，但是在某些方面還是有很多作業要做
AlexNet卷積神經網路的特點
1.非線性激活函式ReLu
??在AlexNet出現之前，sigmoid是最為常用的非線性激活函式，sigmoid函式能夠把輸入的連續實值壓縮到0和1之間，但是，它的缺點也非常明顯：當神經網路層數過多或輸入值非常大或者非常小的時候會出現飽和現象，即這些神經元的梯度接近0，因此存在梯度消失問題，
\[f(x)=\frac{1}{1+e^{-x}} \]影像代碼：
import numpy as np
import matplotlib.pyplot as plt
def sigmoid(x):
return 1/(1+np.exp(-x))
x=np.arange(-5.0,5.0,0.1)
y=sigmoid(x)
plt.plot(x,y)
plt.ylim(-0.1,1.1)
plt.show()

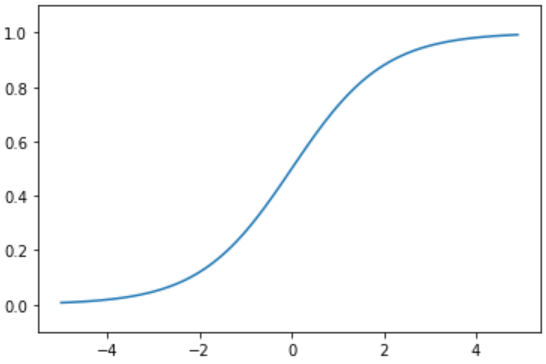

影像：
??tanh函式（雙曲正切激活函式）很像是sigmoid函式的放大版，在實際使用中要略微優于sigmoid函式，因為它解決的中心對稱問題，指數的計算復雜，計算成本高，梯度消失（梯度彌散）的特點依舊保留，因為兩邊的飽和性使得梯度消失，進而難以訓練，
\[f(x)=\frac{e^{x}-e^{-x}}{e^{x}+e^{-x}} \]影像代碼：
import numpy as np
import matplotlib.pyplot as plt
def tanh(x):
return (np.exp(x)-np.exp(-x))/(np.exp(x)+np.exp(-x))
x=np.arange(-5.0,5.0,0.1)
y=tanh(x)
plt.plot(x,y)
plt.show()

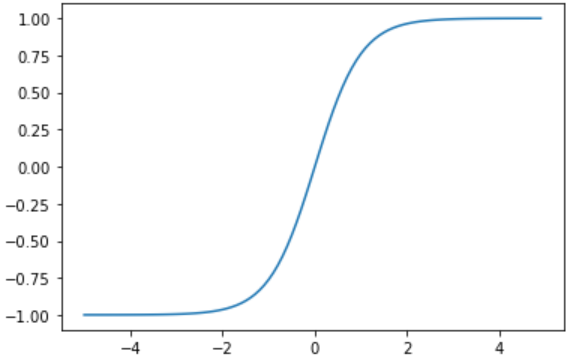

影像：
具體來說ReLU的好處有以下幾點：
1.可以使神經網路訓練更快
??相比較于sigmoid和tanh，relu的求導速度更快
2.增加神經網路的非線性
??ReLU是非線性函式
\[f(x)=max(0,x) \]影像代碼：
import numpy as np
import matplotlib.pyplot as plt
def relu(x):
return np.maximum(0,x)
x=np.arange(-5.0,5.0,0.1)
y=relu(x)
plt.plot(x,y)
plt.show()

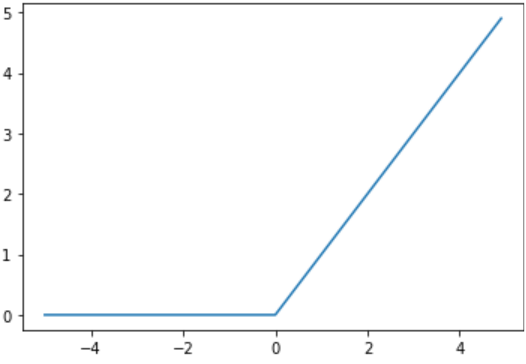

影像：
3.使神經網路具有稀疏性
??可以使一些神經元輸出為0，可以增加網路的稀疏性
4.防止梯度消失
??當數值過大或者過小時，sigmoid, tanh導數接近0， 會導致方向傳播時梯度消失的問題，relu為非飽和激活函式不存在此問題
該圖表明，如果我們使用傳統的飽和神經元模型，我們將無法進行有如此大的神經網路的實驗
2.Local Response Normalization(區域回應歸一化)

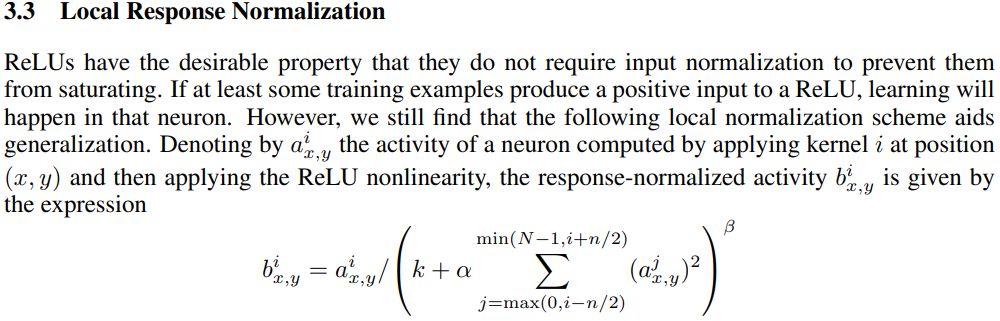

??區域回應歸一化(local response normalization，LRN)的思想來源于生物學中的“側抑制”，是指被激活的神經元抑制相鄰的神經元，采用LRN的目的是，將資料分布調整到合理的范圍內，便于計算處理，從而提高泛化能力，在神經網路中，我們用激活函式將神經元的輸出做一個非線性映射，但是tanh和sigmoid這些傳統的激活函式的值域都是有范圍的，但是ReLU激活函式得到的值域沒有一個區間，可以在[ 0 , ∞ ] \lbrack 0,\infty \rbrack[0,∞]，所以要對ReLU得到的結果進行歸一化，簡單理解，就是將利用當前第i ii個kernel的相鄰n ? 1 n-1n?1個kernel對應( x , y ) (x,y)(x,y) 的值來做歸一化，論文中也給出了公式及介紹：

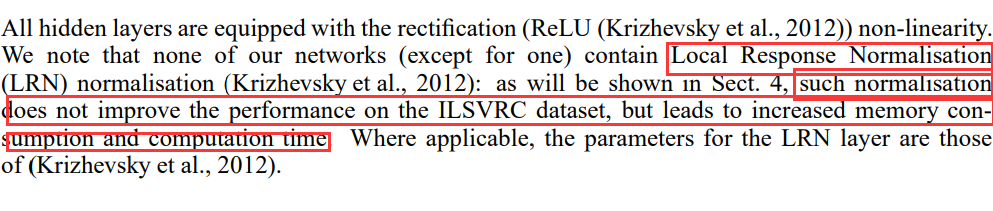

??在2015年 Very Deep Convolutional Networks for Large-Scale Image Recognition.提到LRN基本沒什么用，故這里不做敘述，
??在后來出現的一些CNN架構模型中LRN已不再使用，因為出現了更有說服力的歸一化——批量歸一化，即BN，

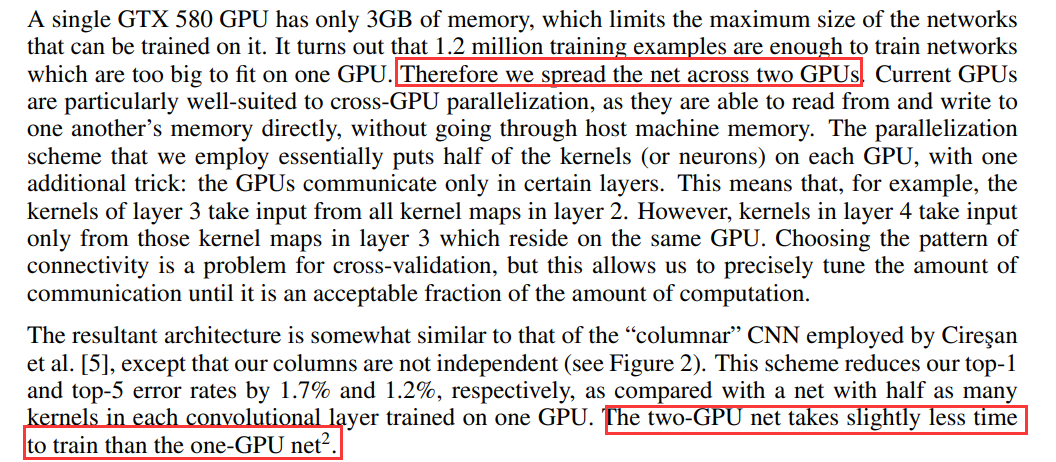

3.兩個GPU同時訓練
??經過上述可知，兩 GPU 網路的訓練時間比單 GPU 網路略短，

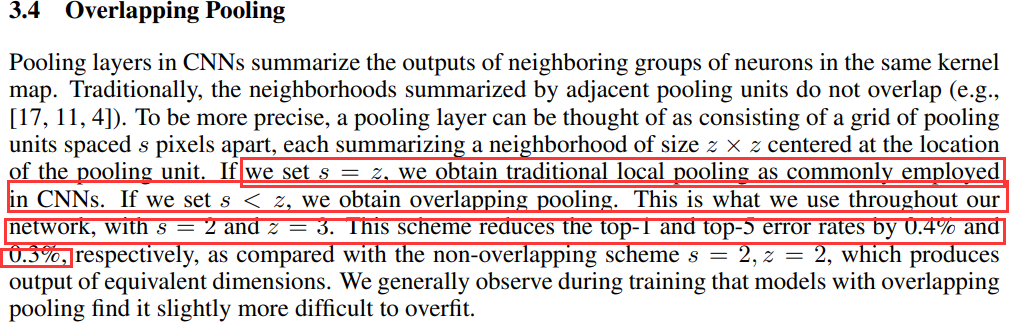

4.Overlapping Pooling（重疊池化）
??相對于傳統的no-overlapping pooling，采用Overlapping Pooling不僅可以提升預測精度，同時一定程度上可以級訓過擬合
??相比于正常池化（步長s=2，視窗z=2） 重疊池化(步長s=2，視窗z=3) 可以減少top-1, top-5分別為0.4% 和0.3%；重疊池化可以避免過擬合，
5.Data Augmentation（資料增強）

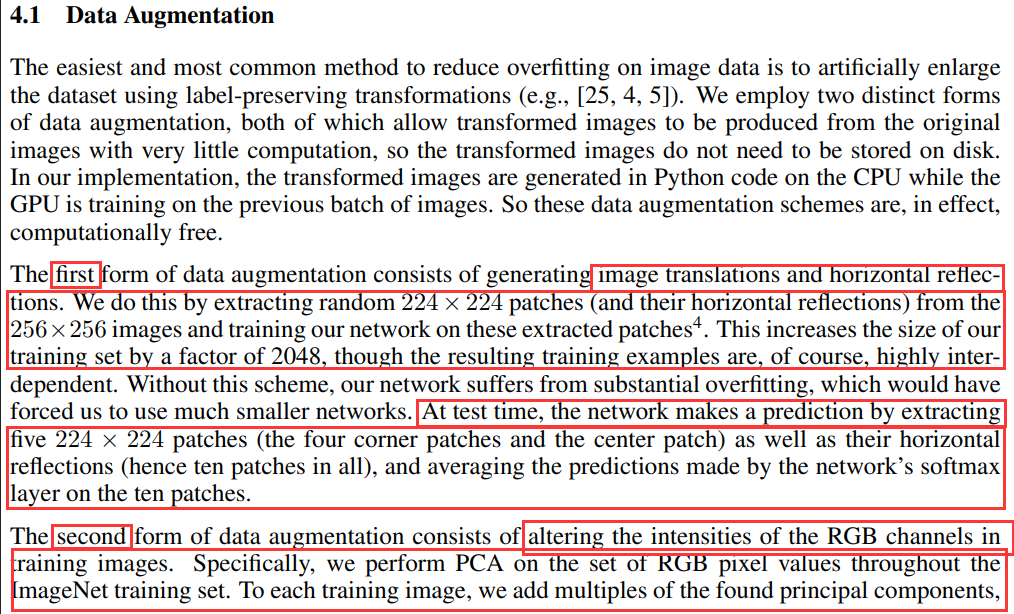

?論文中提到了兩種形式的Data Augmentation
??隨機地從256 × 256的原始影像中截取224 × 224大小的區域（以及水平翻轉的鏡像），相當于增加了\(2×(256-224)^{2}=2048\)倍的資料量,大大減輕過擬合，提升泛化能力，在進行測驗的時候，取圖片的四個角加中間一共5個位置，并進行左右翻轉，一共獲得10張圖片，對他們在softmax層進行10次預測結果并求均值，

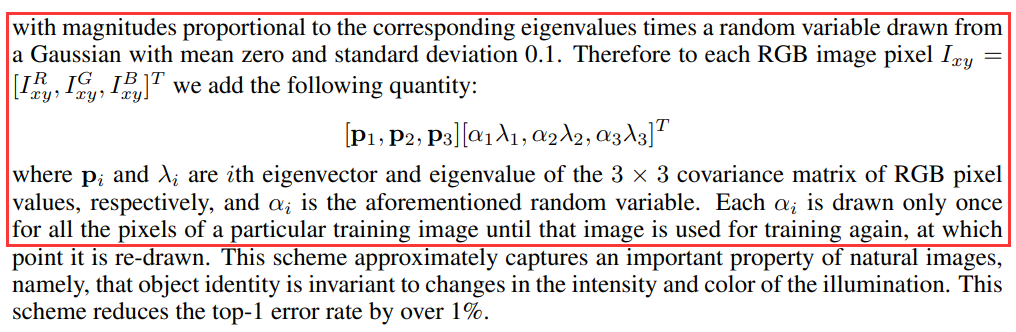

??對影像的RGB資料進行PCA處理，并對主成分做一個標準差為0.1的高斯擾動，增加一些噪聲，可以讓錯誤率再下降1%，其中 pi 和 λi 是 RGB 像素值的 3 × 3 協方差矩陣的第 i 個特征向量和特征值，對于特定訓練影像的所有像素，每個 αi 僅繪制一次，直到該影像再次用于訓練，此時將重新繪制它，

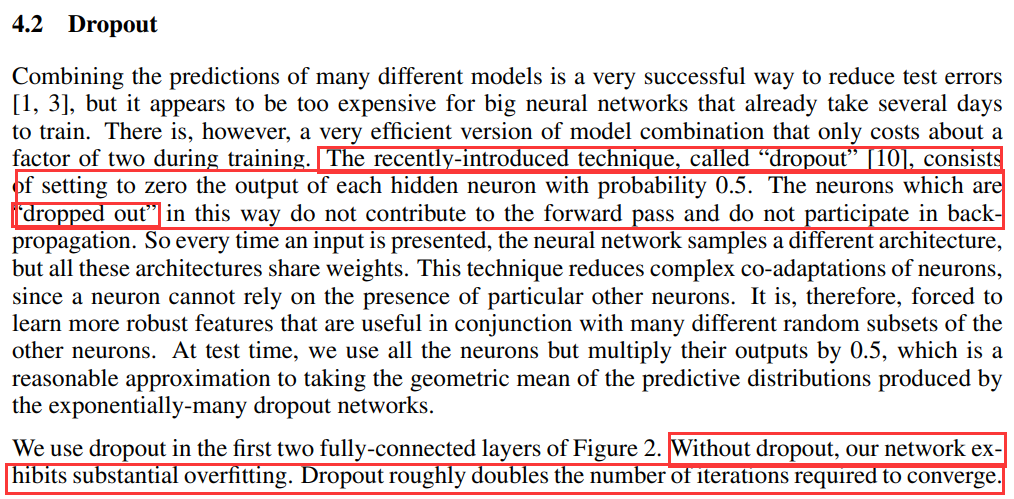

6.Dropout
??dropout可以讓模型訓練時，隨機讓網路上的一些節點失效（輸出置零），此時的權重值不會更新，但會保存下來，因為這個程序只是對于本次訓練，
??通常會給dropout設定一個比率為p，也就是說每個節點都有p的概率將會失效，這種技術減少了神經元的復雜協同適應，因為一個神經元不能依賴于特定其他神經元的存在，
如果沒有 dropout，我們的網路將表現出嚴重的過擬合，

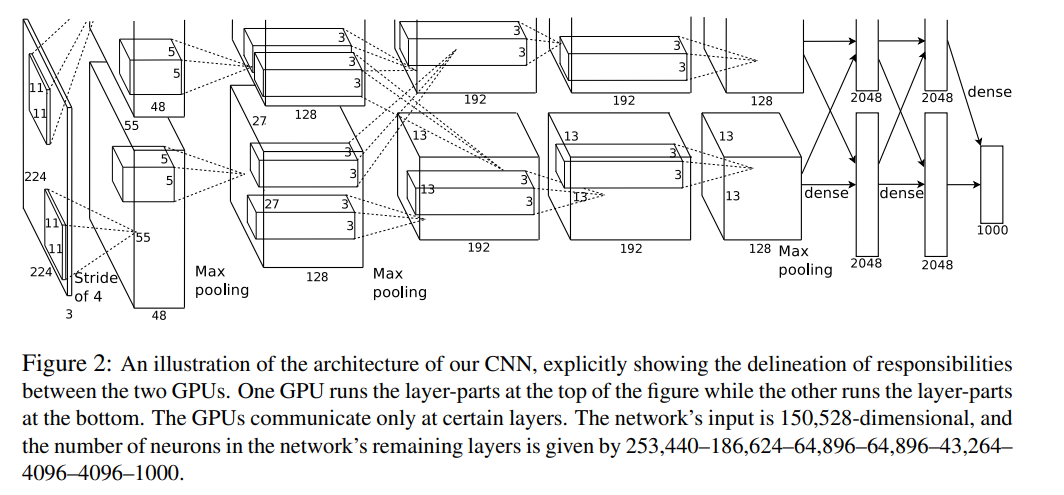

AlexNet網路結構
第一層卷積
??原論文中，AlexNet的輸入影像尺寸是224x224x3，但是實際影像尺寸為227x227x3，具體原因就不深究了，反正224x224x3不能推，227x227x3可以推，
??第一個卷積層為11x11x3，即卷積核尺寸為11x11,有96個卷積核,步長為4,卷積層后緊跟ReLU,因此輸出的尺寸為 （227-11）/4+1=55,因此其輸出的每個特征圖為 55x55x96,同時后面經過LRN層處理,尺寸不變，
??最大池化層,池化核大小為3x3,步長為2,輸出的尺寸為 （55-3）/2+1=27，因此特征圖的大小為:27x27x96，由于雙gpu處理，故每組資料有27x27x48個特征圖，共兩組資料，分別在兩個gpu中進行運算，
第二層卷積
??每組輸入的資料為27x27x48，共兩組資料，在兩個GPU上訓練
??每組資料都被128個卷積核大小為: 5x5x48進行卷積運算,步長為1,尺寸不會改變,同樣緊跟ReLU,和LRN層進行處理
??最大池化層,池化核大小為3x3,步長為2,因此輸出兩組特征圖:13x13x128
第三——五層卷積
??輸入的資料為13x13x128，共兩組，分別在兩個GPU上
??第三層每組資料都被尺寸為 3x3x192的卷積核進行卷積運算,步長為1,加上ReLU，得到兩組13x13x192的像素層
??第四層經過padding=1填充后，每組資料都被尺寸大小為 3x3x192的卷積核卷積運算,步長為1,加上ReLU，輸出兩組13x13x192的像素層
??第五層經過padding=1填充后，每組資料都被尺寸大小為 3x3x128的卷積核進行卷積運算,步長為1,加上ReLU，輸出兩組13x13x128的像素層
??經過3x3池化視窗，步長為2，池化后輸出兩組6x6x256的像素層
第六——八層全連接層
??第六層：4096 個神經元+ ReLU
??第七層：4096個神經元 + ReLU
??第八層：1000 個神經元，最后一層為softmax為1000類的概率值
實作代碼
采用的資料集為Fashion-MNIST，資料集地址為：Fashion-MNIST
利用tensorflow對AlexNet神經網路進行簡易實作
import tensorflow as tf
import numpy as np
# 加載資料
class DataLoader():
def __init__(self):
fashion_mnist = tf.keras.datasets.fashion_mnist
(self.train_images, self.train_labels), (self.test_images, self.test_labels) = fashion_mnist.load_data()
self.train_images = np.expand_dims(self.train_images.astype(np.float32)/255.0,axis=-1)
self.test_images = np.expand_dims(self.test_images.astype(np.float32)/255.0,axis=-1)
self.train_labels = self.train_labels.astype(np.int32)
self.test_labels = self.test_labels.astype(np.int32)
self.num_train, self.num_test = self.train_images.shape[0], self.test_images.shape[0]
def get_batch_train(self, batch_size):
index = np.random.randint(0, np.shape(self.train_images)[0], batch_size)
#need to resize images to (224,224)
resized_images = tf.image.resize_with_pad(self.train_images[index],224,224,)
return resized_images.numpy(), self.train_labels[index]
def get_batch_test(self, batch_size):
index = np.random.randint(0, np.shape(self.test_images)[0], batch_size)
#need to resize images to (224,224)
resized_images = tf.image.resize_with_pad(self.test_images[index],224,224,)
return resized_images.numpy(), self.test_labels[index]
dataLoader = DataLoader()
# 搭建模型
net = tf.keras.models.Sequential([
tf.keras.layers.Conv2D(filters=96,kernel_size=11,strides=4,activation='relu'),
tf.keras.layers.BatchNormalization(),
tf.keras.layers.MaxPool2D(pool_size=3, strides=2),
tf.keras.layers.Conv2D(filters=256,kernel_size=5,padding='same',activation='relu'),
tf.keras.layers.BatchNormalization(),
tf.keras.layers.MaxPool2D(pool_size=3, strides=2),
tf.keras.layers.Conv2D(filters=384,kernel_size=3,padding='same',activation='relu'),
tf.keras.layers.Conv2D(filters=384,kernel_size=3,padding='same',activation='relu'),
tf.keras.layers.Conv2D(filters=256,kernel_size=3,padding='same',activation='relu'),
tf.keras.layers.MaxPool2D(pool_size=3, strides=2),
tf.keras.layers.Flatten(),
tf.keras.layers.Dense(4096,activation='relu'),
tf.keras.layers.Dropout(0.5),
tf.keras.layers.Dense(4096,activation='relu'),
tf.keras.layers.Dropout(0.5),
tf.keras.layers.Dense(10,activation='sigmoid')
])
# 超引數
batch_size = 128
learning_rate = 0.01
momentum=0.0
epoch=20
checkpoint = 20
# 訓練
def train_alexnet():
num_iter = dataLoader.num_train//batch_size
for e in range(epoch):
for n in range(num_iter):
x_batch, y_batch = dataLoader.get_batch_train(batch_size)
net.fit(x_batch, y_batch)
if n%checkpoint == 0:
net.save_weights("alexnet_weights.h5")
optimizer = tf.keras.optimizers.SGD(learning_rate=learning_rate, momentum=momentum, nesterov=False)
net.compile(optimizer=optimizer,
loss='sparse_categorical_crossentropy',
metrics=['accuracy'])
train_alexnet()
# 加載并評估
net.load_weights("alexnet_weights.h5")
x_test, y_test = dataLoader.get_batch_test(2000)
net.evaluate(x_test, y_test, verbose=2)

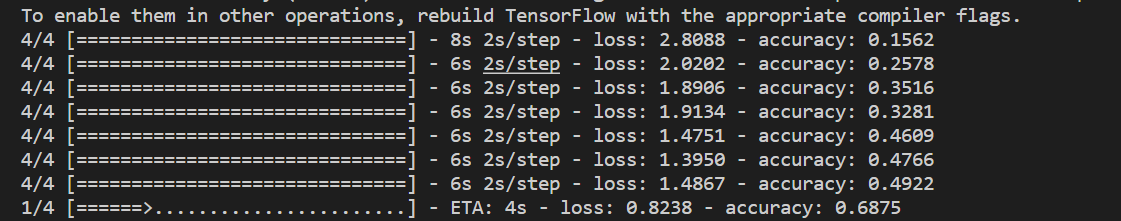

運行中：
比較詳細的代碼：
# -*- coding=UTF-8 -*-
import tensorflow as tf
# 輸入資料
import input_data
mnist = input_data.read_data_sets("/tmp/data/", one_hot=True)
# 定義網路超引數
learning_rate = 0.001
training_iters = 200000
batch_size = 64
display_step = 20
# 定義網路引數
n_input = 784 # 輸入的維度
n_classes = 10 # 標簽的維度
dropout = 0.8 # Dropout 的概率
# 占位符輸入
x = tf.placeholder(tf.types.float32, [None, n_input])
y = tf.placeholder(tf.types.float32, [None, n_classes])
keep_prob = tf.placeholder(tf.types.float32)
# 卷積操作
def conv2d(name, l_input, w, b):
return tf.nn.relu(tf.nn.bias_add( \
tf.nn.conv2d(l_input, w, strides=[1, 1, 1, 1], padding='SAME'),b) \
, name=name)
# 最大下采樣操作
def max_pool(name, l_input, k):
return tf.nn.max_pool(l_input, ksize=[1, k, k, 1], \
strides=[1, k, k, 1], padding='SAME', name=name)
# 歸一化操作
def norm(name, l_input, lsize=4):
return tf.nn.lrn(l_input, lsize, bias=1.0, alpha=0.001 / 9.0, beta=0.75, name=name)
# 定義整個網路
def alex_net(_X, _weights, _biases, _dropout):
_X = tf.reshape(_X, shape=[-1, 28, 28, 1]) # 向量轉為矩陣
# 卷積層
conv1 = conv2d('conv1', _X, _weights['wc1'], _biases['bc1'])
# 下采樣層
pool1 = max_pool('pool1', conv1, k=2)
# 歸一化層
norm1 = norm('norm1', pool1, lsize=4)
# Dropout
norm1 = tf.nn.dropout(norm1, _dropout)
# 卷積
conv2 = conv2d('conv2', norm1, _weights['wc2'], _biases['bc2'])
# 下采樣
pool2 = max_pool('pool2', conv2, k=2)
# 歸一化
norm2 = norm('norm2', pool2, lsize=4)
# Dropout
norm2 = tf.nn.dropout(norm2, _dropout)
# 卷積
conv3 = conv2d('conv3', norm2, _weights['wc3'], _biases['bc3'])
# 下采樣
pool3 = max_pool('pool3', conv3, k=2)
# 歸一化
norm3 = norm('norm3', pool3, lsize=4)
# Dropout
norm3 = tf.nn.dropout(norm3, _dropout)
# 全連接層，先把特征圖轉為向量
dense1 = tf.reshape(norm3, [-1, _weights['wd1'].get_shape().as_list()[0]])
dense1 = tf.nn.relu(tf.matmul(dense1, _weights['wd1']) + _biases['bd1'], name='fc1')
# 全連接層
dense2 = tf.nn.relu(tf.matmul(dense1, _weights['wd2']) + _biases['bd2'], name='fc2')
# Relu activation
# 網路輸出層
out = tf.matmul(dense2, _weights['out']) + _biases['out']
return out
# 存盤所有的網路引數
weights = {
'wc1': tf.Variable(tf.random_normal([3, 3, 1, 64])),
'wc2': tf.Variable(tf.random_normal([3, 3, 64, 128])),
'wc3': tf.Variable(tf.random_normal([3, 3, 128, 256])),
'wd1': tf.Variable(tf.random_normal([4*4*256, 1024])),
'wd2': tf.Variable(tf.random_normal([1024, 1024])),
'out': tf.Variable(tf.random_normal([1024, 10]))
}
biases = {
'bc1': tf.Variable(tf.random_normal([64])),
'bc2': tf.Variable(tf.random_normal([128])),
'bc3': tf.Variable(tf.random_normal([256])),
'bd1': tf.Variable(tf.random_normal([1024])),
'bd2': tf.Variable(tf.random_normal([1024])),
'out': tf.Variable(tf.random_normal([n_classes]))
}
# 構建模型
pred = alex_net(x, weights, biases, keep_prob)
# 定義損失函式和學習步驟
cost = tf.reduce_mean(tf.nn.softmax_cross_entropy_with_logits(pred, y))
optimizer = tf.train.AdamOptimizer(learning_rate=learning_rate).minimize(cost)
# 測驗網路
correct_pred = tf.equal(tf.argmax(pred,1), tf.argmax(y,1))
accuracy = tf.reduce_mean(tf.cast(correct_pred, tf.float32))
# 初始化所有的共享變數
init = tf.initialize_all_variables()
# 開啟一個訓練
with tf.Session() as sess:
sess.run(init)
step = 1
# Keep training until reach max iterations
while step * batch_size < training_iters:
batch_xs, batch_ys = mnist.train.next_batch(batch_size)
# 獲取批資料
sess.run(optimizer, feed_dict={x: batch_xs, y: batch_ys, keep_prob: dropout})
if step % display_step == 0:
# 計算精度
acc = sess.run(accuracy, feed_dict={x: batch_xs, y: batch_ys, keep_prob: 1.})
# 計算損失值
loss = sess.run(cost, feed_dict={x: batch_xs, y: batch_ys, keep_prob: 1.})
print "Iter " + str(step*batch_size) + ", Minibatch Loss= " + "{:.6f}".format(loss) + ", Training Accuracy= " + "{:.5f}".format(acc)
step += 1
print "Optimization Finished!"
# 計算測驗精度
print "Testing Accuracy:", sess.run(accuracy, feed_dict={x: mnist.test.images[:256], y: mnist.test.labels[:256], keep_prob: 1.})
# 以上代碼忽略了部分卷積層，全連接層使用了特定的權重，
注：此來源于百度，僅供學習參考
參考文獻：
《ImageNet Classification with Deep Convolutional Neural Networks》
本文寫于2022年7月27日00:41
