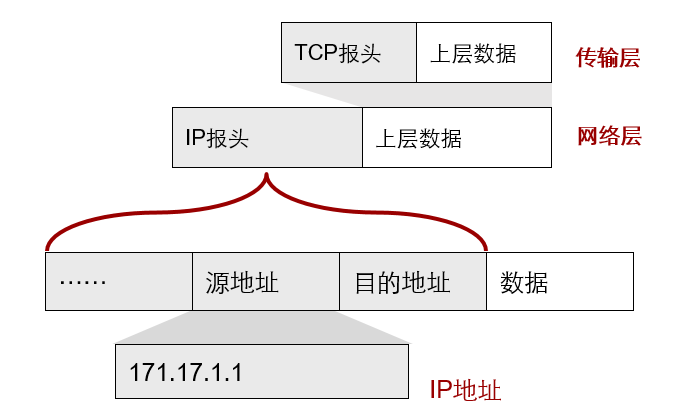

一、網路層資料封裝

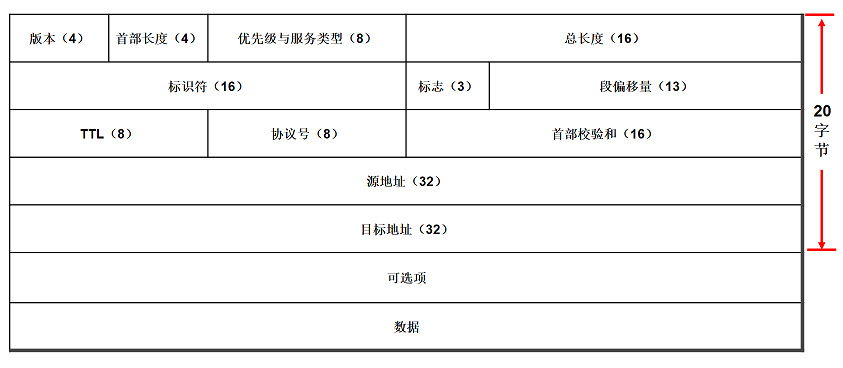

二、IP包頭的格式
版本：IP v4
首部長度：IP包頭部長度，因為長度可變，因此需要定義，
優先級與服務型別：提供3層的QoS
總長度：IP資料總長度
TTL：生命周期欄位，經過一個路由器值減1，為0時，資料包丟棄，為了防止一個資料包在網路中無限的回圈下去，
協議號：用來標識封裝的上層資料是UDP還是TCP，UDP是17，TCP是6，
首部檢驗和：上層來的資料到IP層會被分段，這幾個欄位用來對資料包進行標識，使在資料到達目的端重組的時候，不會亂序，
三、抓包測驗

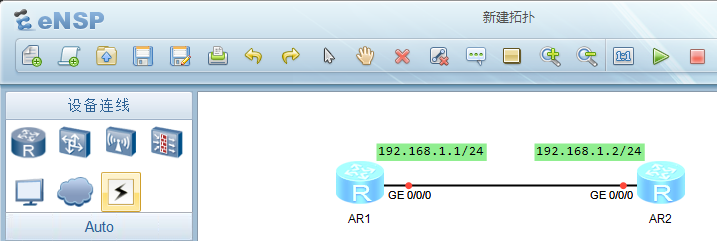

1）沿用上一節的拓撲：
2）對著AR1右鍵，點擊"資料抓包"，選擇"GE 0/0/0"，

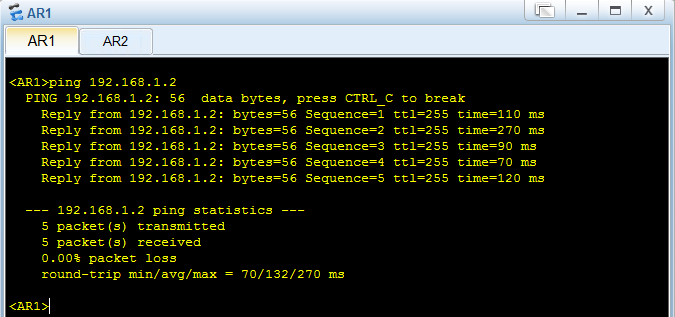

3）在AR1上 ping AR2：

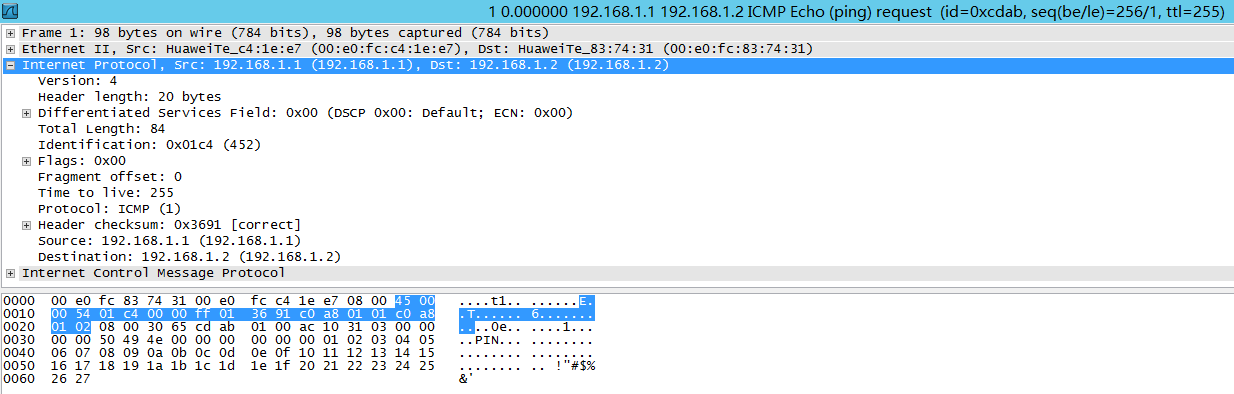

4）此時，可以看到Wireshark抓到的資料包：
四、IP地址
? IP地址唯一標識一臺網路設備，由32個二進制位組成，
? IP地址采用點分十進制格式顯示，
? IP地址分為兩部分：

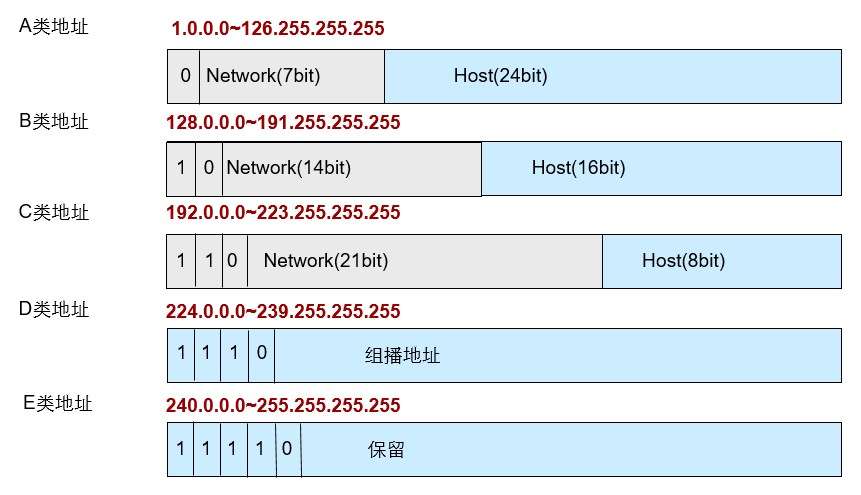

五、IP地址分類

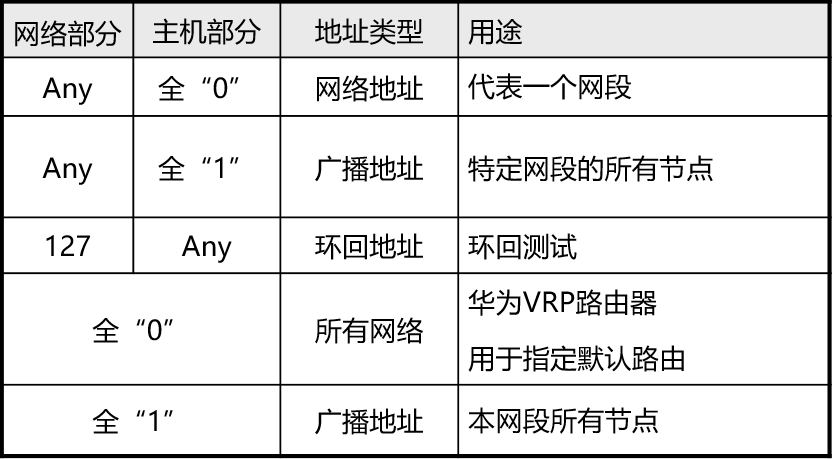

六、特殊IP地址
七、私有IP地址
? 10.0.0.0~10.255.255.255
? 172.16.0.0~172.31.255.255
? 192.168.0.0~192.168.255.255

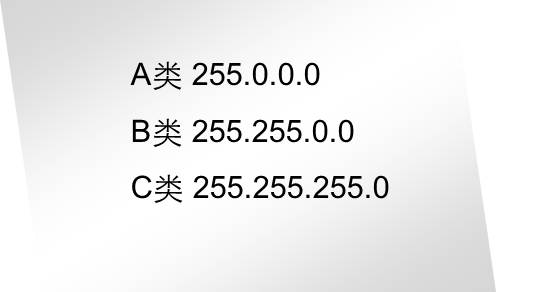

八、掩碼介紹
? 使用掩碼（masking）區分網路部分和主機部分
? 掩碼使用與IP地址一樣的格式
? 掩碼的網路部分和子網部分全都是1，主機部分全都是0，

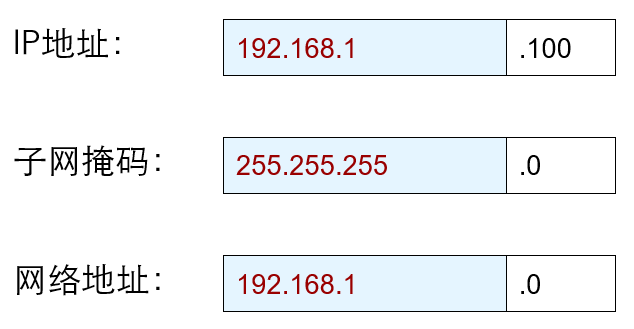

九、網路地址與掩碼
