目錄
- 1. 核心概念
- ① 配接器和設備
- ② 緩沖、紋理、采樣器
- ③ 系結組
- ④ 著色器與管線
- ⑤ 編碼器與佇列
- 2. 重要機制
- ① 緩沖映射機制
- ② 時間線
1. 核心概念
這部分不會詳細展開，以后寫教程時會深入，以下只是核心概念，是絕大多數 WebGPU 原生程式要接觸的，并不是全部，
① 配接器和設備
配接器，也就是 GPUAdapter，指代真正的物理顯卡，WebGPU 給了個物件來代替它：
const adapter = await navigator.gpu.requestAdapter()
它提供了一個最重要行為，請求設備物件 GPUDevice：
const device = await adapter.requestDevice()
那么什么是 Device？其實，顯卡很忙，
WebGPU 程式只是三大圖形 API 中某個的“上層封裝”，除了 WebGPU，呼叫三大圖形 API 的程式遠不止，游戲、三維建模工具、視頻編解碼器，都有可能會呼叫，甚至會直接調取 GPU 廠商給的 SDK 或驅動程式，
顯然，作為顯卡“本身”，配接器為了極高效率地作業，喂給它的資料資源和指令最好就是翻譯過的，盡可能專注地執行計算 —— 就像大老板不可能日理萬機一樣，最好給到老板的決策資料，就是經過整理的，他要做的就是使用他多年的經驗快速決策、簽字（效率高的老總 = RTX4090，超市小老板 = GT1030），
那么，誰負責與各個部門（各個對顯卡有需要的程式）負責人溝通具體業務呢？
我認為是老總的全權代理人，一般是秘書 + 副總經理，

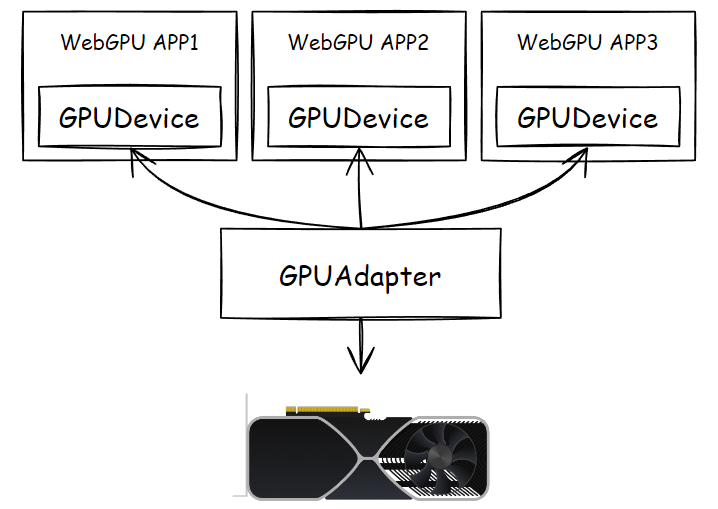

不同封裝有不同的概念，至少在 WebGPU 中，這個代理人叫做“設備”，GPUDevice，它幾乎就是顯卡的分身，WebGPU 程式中所要調取的資源、創建的物件、要觸發的行為，都交給設備物件實作，
每個 WebGPU 程式應該都有自己的 GPUDevice，不同的設備物件創建的 Buffer、Texture 等資源是不互通的，而配接器呢，一般情況下是同一個，除非你短時間內把電腦的顯卡給更改過，前一會兒是獨顯，過一會兒可能是核顯了（這段話還有待技術驗證，僅為我不負責任的猜測），
如果你寫過原生的 WebGL，你可能會聯想到 gl 背景關系變數了，沒錯，設備物件大部分時候就是 gl 背景關系的作用，但是是有本質區別的，
② 緩沖、紋理、采樣器
緩沖、紋理，即 GPUBuffer、GPUTexture 均是 GPU 顯存中的資料物件，能在客戶端代碼（如果沒特別說明，就是指瀏覽器端的 JavaScript）組織、創建、上載資料、相互轉化、反讀資料，
WebGPU 進行渲染繪圖時，Canvas 是一個特殊的 GPUTexture，
采樣器則是著色器程式對紋理采樣時的引數封裝，
看起來是 WebGL 類似物件 WebGLBuffer、WebGLTexture 以及紋理采樣函式的“升級”，實際上呼叫時提供了更細致的傳參，在資料上載、紋理與緩沖相互轉化、再從顯存讀取到記憶體的“映射機制”上卻大有不同，
這三個物件被稱作“資源”，均由 GPUDevice 創建，
③ 系結組
系結組，我更愿意稱之為“資源系結組”，即 GPUBindGroup；資源即“緩沖、紋理、采樣器”的任意組合，
使用系結組，允許把一組你需要的資源“打組”，傳進著色器代碼中，它與下面的“管線”是緊密相關的，
為什么要打組呢？為什么我不能寫個函式，按我需要把 GPUBuffer、GPUTexture、GPUSampler 挨個像 WebGL 一樣系結到某個系結點呢？
有兩個原因：
- 性能角度：打組本身就是減少 CPU 到 GPU 信號通訊的一種方式，想想你的硬碟，是連續大檔案傳得快，還是細碎的小檔案快？
- 復用角度：不同的著色行為可能會用一樣的資源集合，此時同一個系結組就可以復用；想一想，肉餡兒塞進包子里叫肉包，包進餃子皮里就是肉餃子了，
系結組是由 GPUDevice 創建的，是由第 ⑤ 小節中的 可編程通道編碼器 呼叫并與管線實際一起運作的，
④ 著色器與管線
著色器即 GPUShaderModule，管線一般指 GPURenderPipeline、GPUComputePipeline 兩個，
著色器支持把任意著色器混在一段字串中，頂點著色器、片元著色器、計算著色器可以共用一個 GPUShaderModule 物件，只需指定入口函式，這點與 WebGL 分開創建 VS、FS 是不一樣的，
管線可不是 WebGLProgram 的升級，雖然 gl.useProgram 和 passEncoder.setPipeline 在行為上有類似的作用，即切換到指定的行為程序，但是，在 WebGPU 中這兩個管線物件，除了附著對應的著色器物件外，還限定著管線不同階段對應的狀態引數，有三個狀態引數對應著兩大管線：
-
vertex、fragment
-
compute
例如：
/*
---------
這里不詳細展開，僅作為簡略
---------
*/
const positionAttribDesc: GPUVertexAttribute = {
shaderLocation: 0, // wgsl - @location(0)
offset: 0,
format: 'float32x3'
}
const colorAttribDesc: GPUVertexAttribute = {
shaderLocation: 1, // wgsl - @location(1)
offset: 0,
format: 'float32x3'
}
const positionBufferDesc: GPUVertexBufferLayout = {
attributes: [positionAttribDesc],
arrayStride: 4 * 3, // sizeof(float) * 3
}
const colorBufferDesc: GPUVertexBufferLayout = {
attributes: [colorAttribDesc],
arrayStride: 4 * 3, // sizeof(float) * 3
}
// --- 創建 state 引數物件
const vertexState: GPUVertexState = {
module: shaderModule,
entryPoint: 'vs_main',
buffers: [positionBufferDesc, colorBufferDesc]
}
const fragmentState: GPUFragmentState = {
module: shaderModule,
entryPoint: 'fs_main',
targets: [{
format: navigator.gpu.getPreferredCanvasFormat()
}],
}
const primitiveState: GPUPrimitiveState = {
topology: 'triangle-list'
}
// --- 渲染管線 ---
const renderPipeline = device.createRenderPipeline({
layout: 'auto',
vertex: vertexState,
fragment: fragmentState,
primitive: primitiveState
})
// --- 計算管線 ---
const computePipeline = device.createComputePipeline({
layout: 'auto',
compute: {
module: shaderModule,
entryPoint: 'cs_main',
}
})
對應 GPUVertexState、GPUFragmentState、GPUComputeState 型別；上面說到系結組是與管線緊密相關的，這幾個狀態引數物件，與系結組中的各個資源物件有著對應關系，
著色器模塊物件和管線物件也是由 GPUDevice 創建的，管線物件甚至提供了異步創建的方法，
⑤ 編碼器與佇列
WebGPU 使用“編碼器”去“記錄”一幀內要做什么事情，譬如切換管線、設定接下來要用什么緩沖、系結組，進而要進行什么操作（繪圖或觸發并行計算），
這有什么好處？

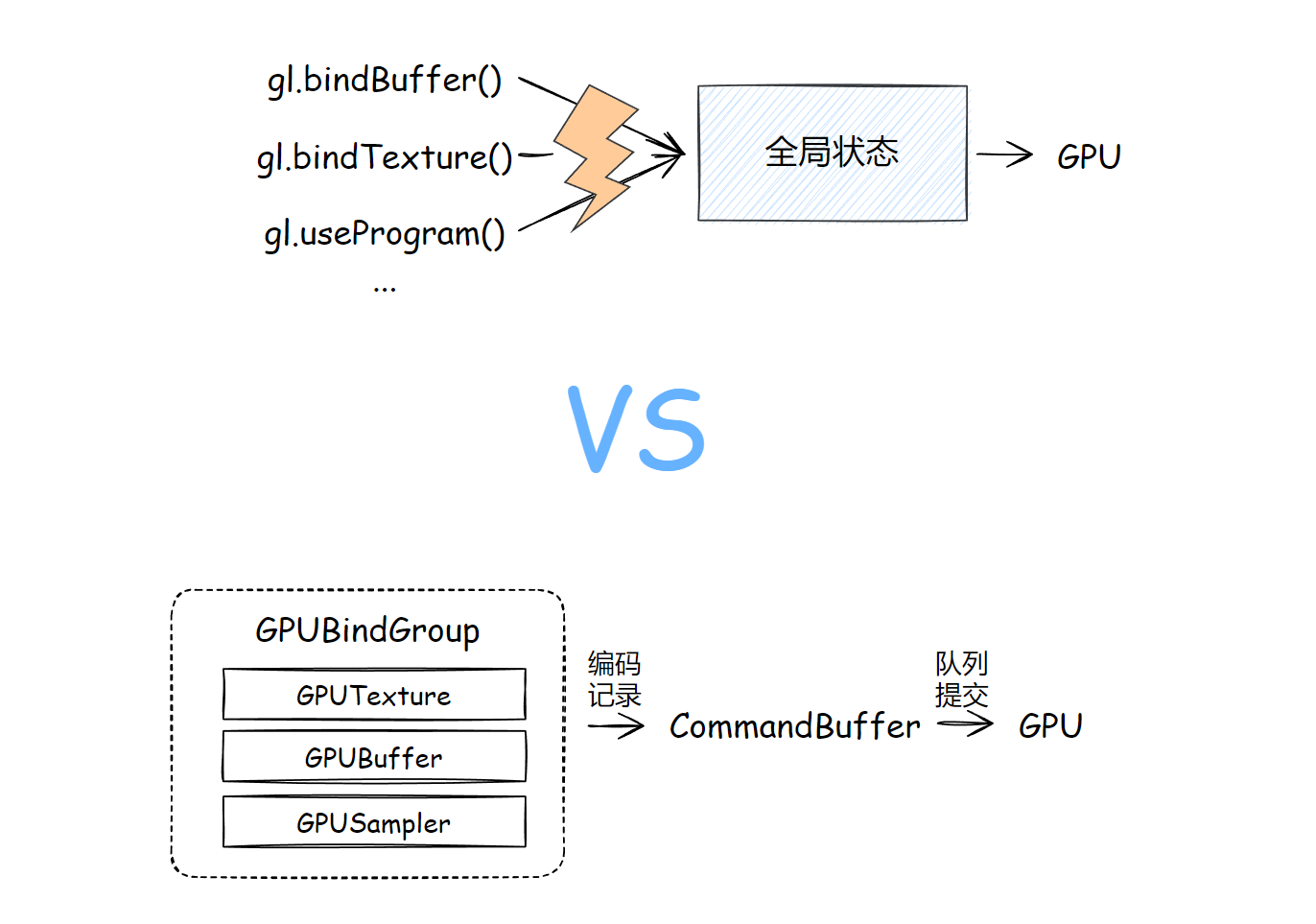

編碼器“記錄”這些行為，是在 CPU 側，也就是 JavaScript 完成的，這就解決了 WebGL 全域狀態物件的問題：改變一個狀態，就要發起一潭訓多條 GL 函式的呼叫（盡管使用擴展或在 WebGL 2.0 用各種技術進行了彌補，但是也不能實際解決問題），
編碼記錄完成后，會在 CPU 這邊生成一個叫做“指令緩沖”物件，把當前幀的所有指令緩沖一次性提交給一個佇列，那么當前幀就結束了戰斗，
合情合理，大部分的邏輯組織交給更擅長處理這些事情的 CPU 完成，最后集中發射給 GPU，這就是 WebGPU 于 WebGL 的一大優點，
編碼器有哪些？
上面一段文字比較粗略，

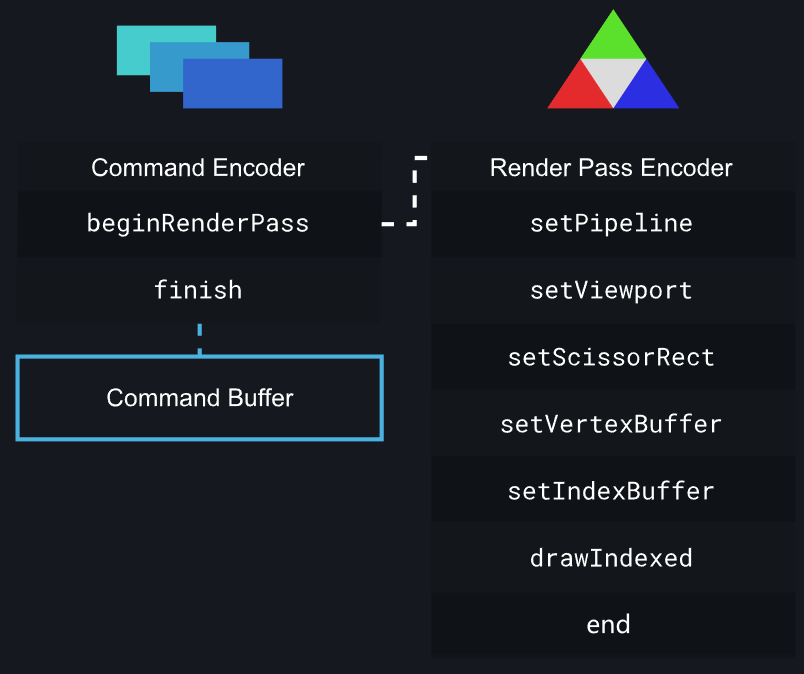

首先，為了區分繪圖操作、GPU 通用計算操作，WebGPU 使用“渲染通道編碼器”、“計算通道編碼器”，也就是 GPURenderPassEncoder、GPUComputePassEncoder 來實作各自的行為編碼、記錄；以渲染通道編碼為例：
上圖參考自博客 Raw WebGPU，

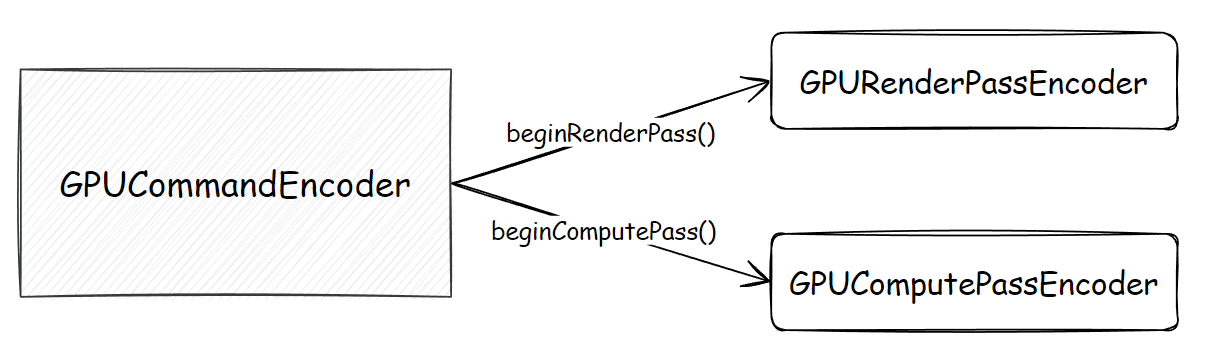

而能創建這兩個特定 GPU 計算的“通道編碼器”的，叫做“指令編碼器”，也就是 GPUCommandEncoder：

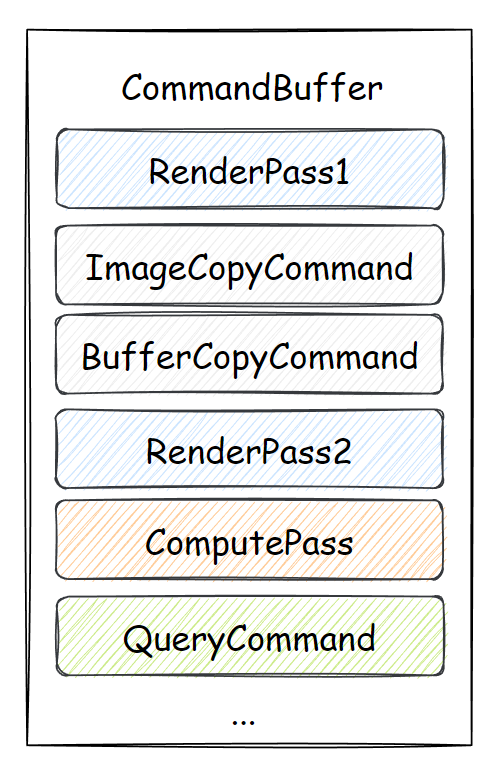

指令編碼器除了承載上面兩個通道編碼器的編碼結果外，還額外提供了資源的拷貝行為、查詢行為的編碼，例如紋理與緩沖物件之間的互相拷貝等：
在實際的代碼中，是按 GPUCommandEncoder 呼叫某個方法的順序進行記錄的，例如 beginRenderPass()、copyBufferToTexture() 等，
佇列與指令緩沖
指令編碼器的 finish 方法回傳一個指令緩沖物件，即 GPUCommandBuffer，這個可以提交給佇列物件 GPUQueue，佇列物件是設備物件上的一個實體欄位，

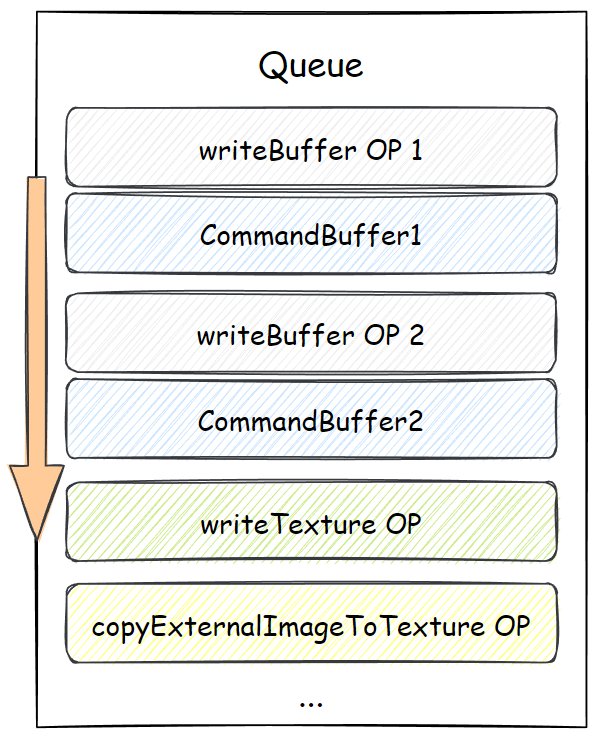

排列在佇列上的除了指令緩沖，還有佇列自己發出的“佇列時間線”上的行為，例如寫入緩沖資料、寫入紋理資料等，圖示如下：
2. 重要機制
① 緩沖映射機制
緩沖映射，簡單的說就是使得記憶體、顯存中的緩沖資料可以交換著用的一種機制，詳細的文章可以參考：
# WebGPU 中的緩沖映射機制
② 時間線
WebGPU 規范中不同的行為也許發生在的層面是不一樣的，每個層面在運作的程序中都有它自己的時間線，規范給出了三條時間線：
-
內容時間線：內容時間線上的行為，大多數是 JavaScript 物件的創建、JavaScript 方法的呼叫，這是最上面的一層；
-
設備時間線：此“設備”非
GPUDevice；設備時間線上的行為，大多數是指瀏覽器底層 WebGPU 實作中的變化，這類行為的層級低于 JavaScript 的執行，操作的是“內部物件”，卻還沒到 GPU 執行的部分，例如生成指令緩沖； -
佇列時間線：此“佇列”非
GPUQueue；佇列時間線上發生的行為，通常就是指 GPU 中具體任務的執行，例如繪制、資源上載、資源復制、通用計算調度等，
