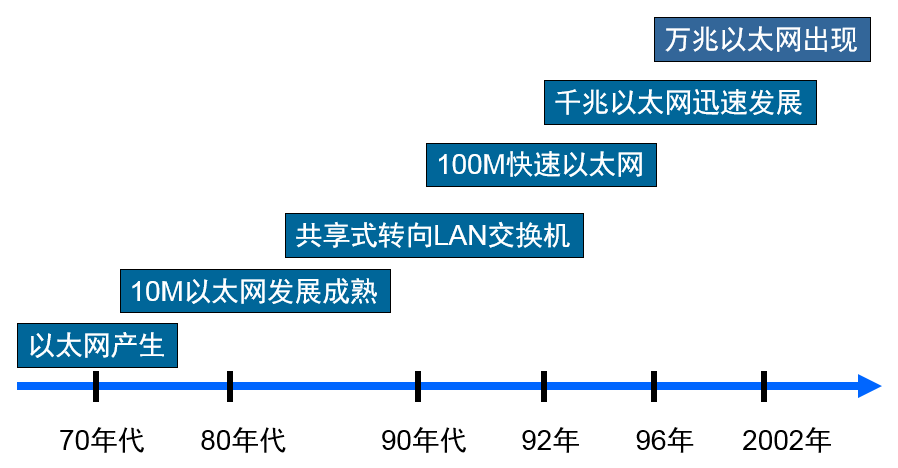

一、以太網發展簡史
? IEEE802.3 以太網標準 10BASE-T
? IEEE802.3u 100BASE-T快速以太網標準 100BaseTX
? IEEE802.3z/ab 1000Mb/s千兆以太網標準 1000BaseT
? IEEE802.3ae 10GE以太網標準 10GBASE-SR/SW

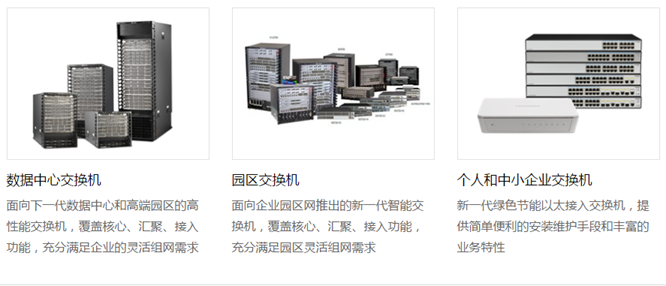

二、以太網交換機
? 常見的以太網設備包括Hub、交換機等，他們的作業原理也是不一樣的，

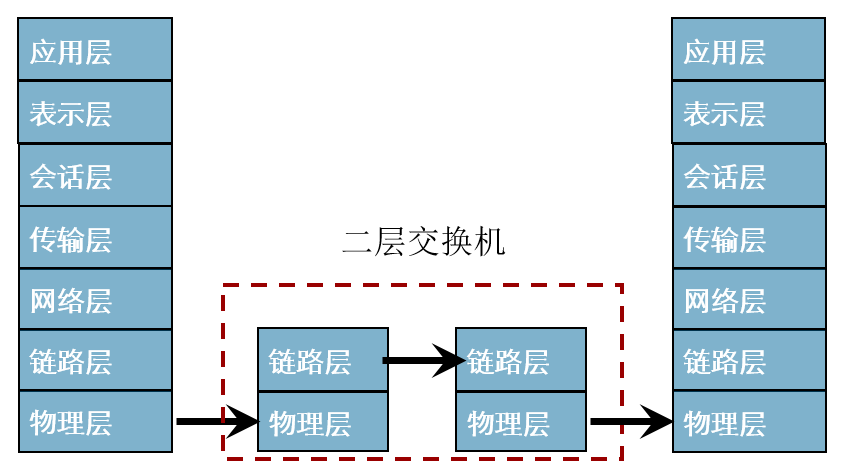

三、網橋/二層以太網交換機的作業模式

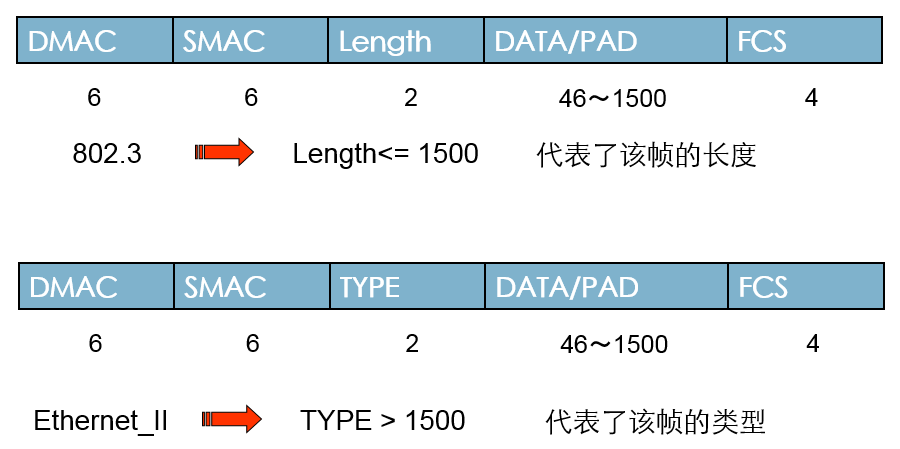

四、以太網幀結構

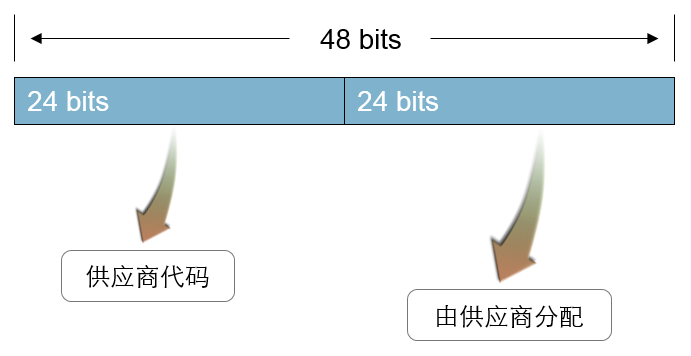

五、以太網的MAC地址
例：00e0.fc39.8034
00e0.fc——IEEE為廠商分配的供應商代碼
39.8034——由供應商按順序分配
六、實驗

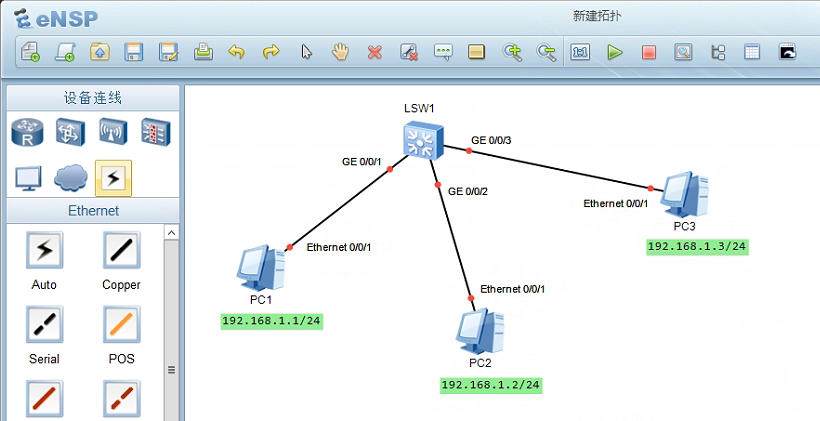

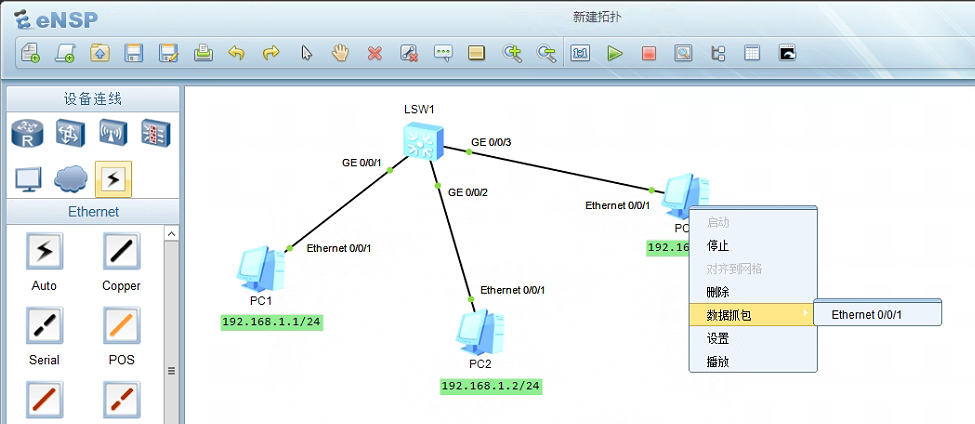

1）在交換機拖出一臺S5700，接著在終端中拖出3臺PC機，然后選擇設備連線，點擊Copper進行設備接線，完成后開啟設備，之后，分別將PC1/2/3的IP地址配置為192.168.1.1/24、192.168.1.2/24、192.168.1.3/24，

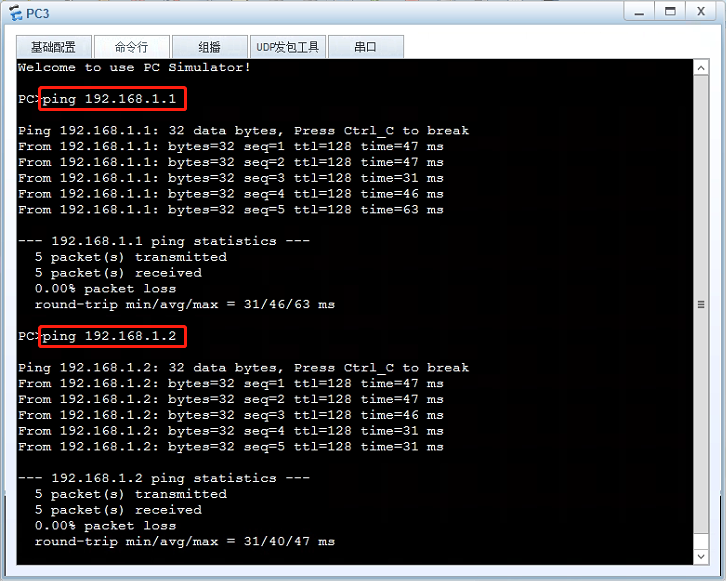

2）在PC3的命令列中 PING 192.168.1.1、192.168.1.2，可以看到網路是通的，
3）在PC3上右鍵，點擊"資料抓包"，選擇"Ethernet 0/0/1"，系統會自動打開抓包工具Wireshark，

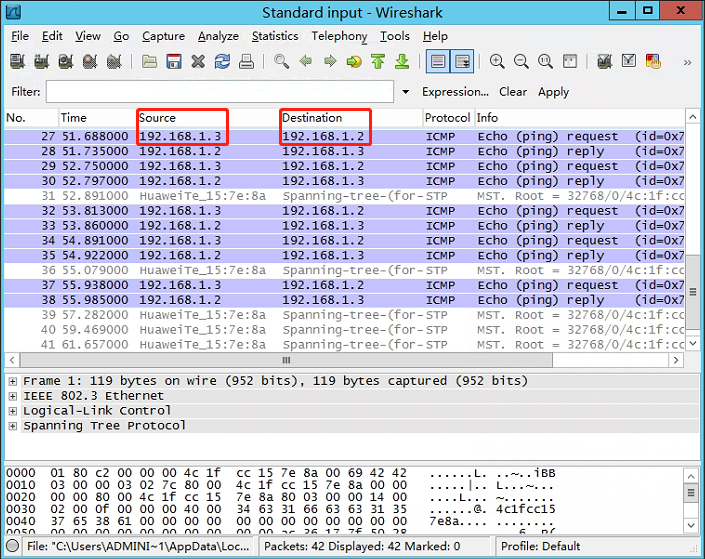

4）重新在PC3的命令列中 PING 192.168.1.2：

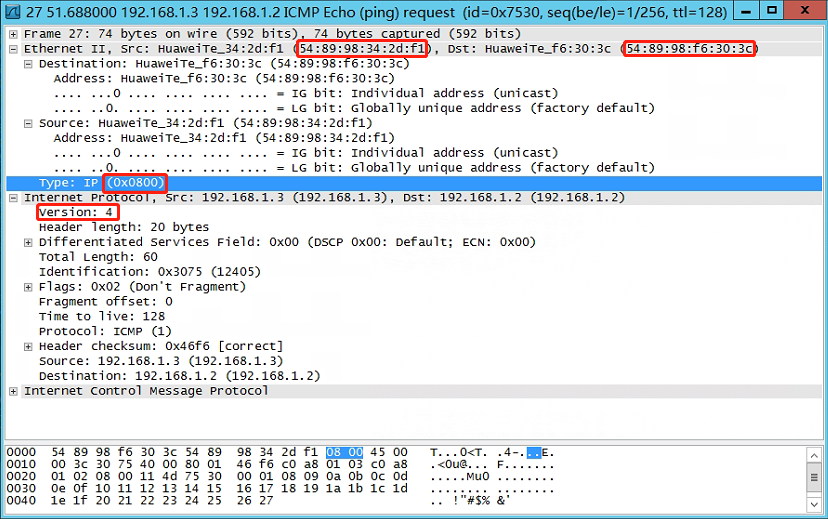

5）雙擊序號為27的PING包：
? Internet Control Message Protocol，ICMP協議，PING命令就是基于這個協議的，
? Internet Protocol，此為第3層，封裝的是IP包頭，
? Ethernet II，此為第2層，封裝的是以太網包頭，可以看到源主機MAC地址為：54:89:98:34:2d:f1，目標主機MAC地址為：54:89:98:f6:30:3c，另外，型別為0x0800，表示上一層對應的是IPV4，

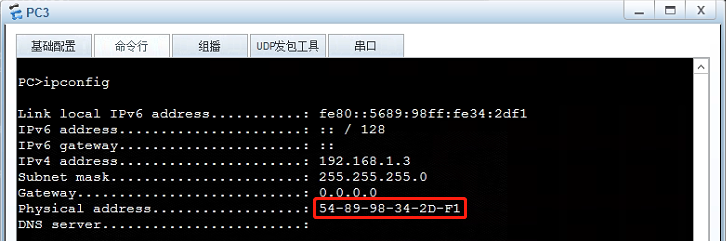

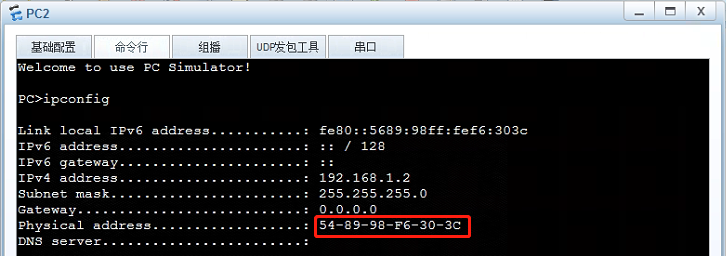

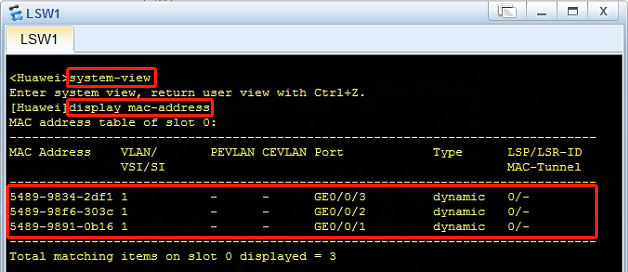

6）可以在PC機上使用命令IPCONFIG查看主機的MAC地址，也可以在交換機上查看主機的MAC地址：
