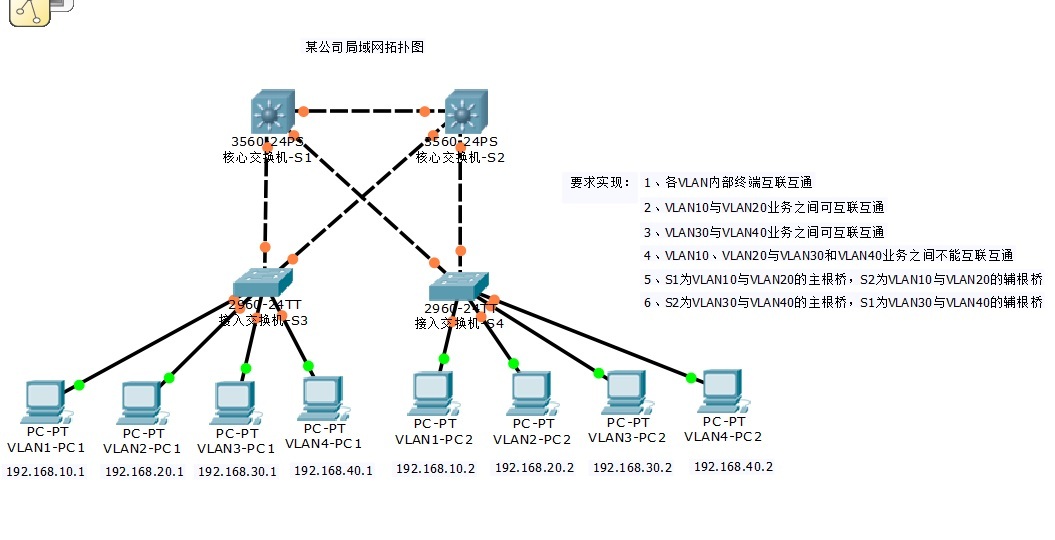

要求在圖上，但是我不會做，請問能給我一個思路嗎
uj5u.com熱心網友回復：
1.2.3步：pc只要能完成與網關的通信，就能完成，三層要開啟路由模式：IP，routing
4步：創建擴展acl，應用介面
5.6步：spanning-tree vlan 1 root primary/sec 主/備
自己去套
uj5u.com熱心網友回復：
參考 1 樓 weixin_45514867的回復: 1.2.3步：pc只要能完成與網關的通信，就能完成，三層要開啟路由模式：IP，routing
補充一下，二層除了連接那幾個pc的介面加入到VLAN以外，別的介面都為trunk
uj5u.com熱心網友回復：
直接配個單臂路由就可以了
uj5u.com熱心網友回復：
參考 1 樓 weixin_45514867的回復: 1.2.3步：pc只要能完成與網關的通信，就能完成，三層要開啟路由模式：IP，routing
ip access-list extended 100
deny ip 192.168.30.0 0.0.0.255 192.168.40.0 0.0.0.255
permit ip any any
int vlan 10
ip access-group 100 in
int vlan 20
ip access-group 100 in
這樣創建ACL嗎？和應用介面嗎
uj5u.com熱心網友回復：
參考 4 樓 qq_45878744的回復: Quote: 參考 1 樓 weixin_45514867的回復: 1.2.3步：pc只要能完成與網關的通信，就能完成，三層要開啟路由模式：IP，routing
ip access extended 100
deny ip 192.168.10.0 0.0.0.255 192.168.30.0 0.0.0.255
deny ip 192.168.10.0 0.0.0.255 192.168.40.0 0.0.0.255
permit ip any any
ip access extended 101
deny ip 192.168.20.0 0.0.0.255 192.168.30.0 0.0.0.255
deny ip 192.168.20.0 0.0.0.255 192.168.40.0 0.0.0.255
permit ip any any
100應用vlan10，101應用vlan20
uj5u.com熱心網友回復：
參考 4 樓 qq_45878744的回復: Quote: 參考 1 樓 weixin_45514867的回復: 1.2.3步：pc只要能完成與網關的通信，就能完成，三層要開啟路由模式：IP，routing
你自己可以試一下你說的那個
uj5u.com熱心網友回復：
參考 4 樓 qq_45878744的回復: Quote: 參考 1 樓 weixin_45514867的回復: 1.2.3步：pc只要能完成與網關的通信，就能完成，三層要開啟路由模式：IP，routing
你自己可以試一下你說的那個
uj5u.com熱心網友回復：
參考 7 樓 weixin_45514867的回復: Quote: 參考 4 樓 qq_45878744的回復: Quote: 參考 1 樓 weixin_45514867的回復: 1.2.3步：pc只要能完成與網關的通信，就能完成，三層要開啟路由模式：IP，routing
謝謝，我去試試
uj5u.com熱心網友回復：
1.通往核心交換機介面配置為trunk 具體為https://blog.51cto.com/pjp5945/1263794
