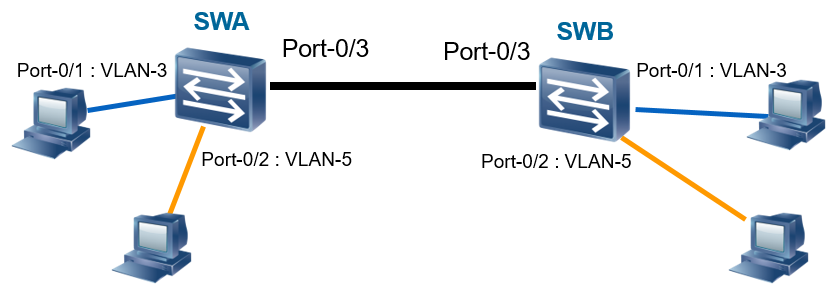

一、配置Trunk介面
\\創建VLAN
[SWA]vlan 3
[SWA]vlan 5
\\配置埠型別
[SWA-Ethernet0/3]port link-type trunk
\\配置Trunk-Link埠PVID
[SWA-Ethernet0/3]port trunk pvid vlan 3
\\配置Trunk-Link所允許通過的VLAN（permitted VLAN）
[SWA-Ethernet0/3] port trunk allow-pass vlan 5
Trunk埠收報文：如果幀不包含VLAN資訊，將添加上埠的PVID；如果該幀包含VLAN資訊，則不改變，
Trunk埠發報文：該幀的VLAN ID在Trunk允許的發送串列中，比較將要發送報文的VLAN資訊和埠的PVID，如果不相等則直接發送，如果兩者相等則剝離VLAN資訊，再發送，

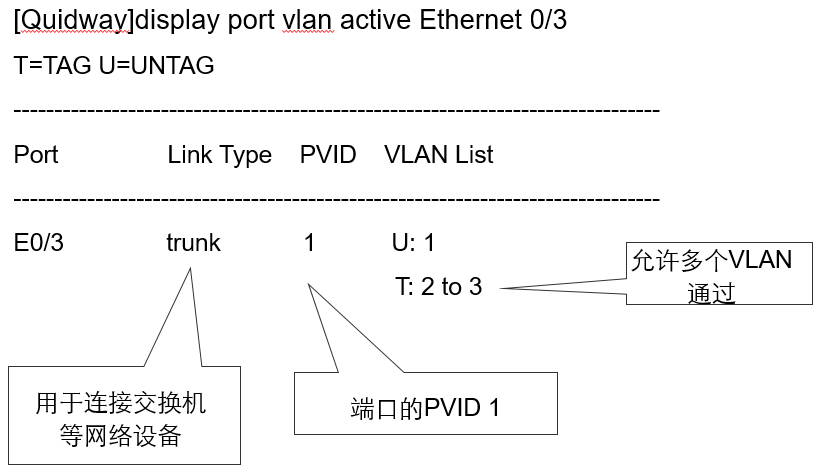

二、Trunk介面VLAN屬性
三、跨交換機實作VLAN通信
1）在交換機拖出兩臺S5700，接著在終端中拖出4臺PC機，然后選擇設備連線，點擊Copper進行設備接線，完成后開啟設備，之后，分別將PC1/2/3/4的IP地址配置為192.168.2.1/24、192.168.3.1/24、192.168.2.2/24、192.168.3.2/24，
2）SW1配置GE 0/0/1-2：
<Huawei>system-view
[Huawei]sysname SW1
[SW1]vlan batch 2 3 --批量創建vlan
[SW1]display vlan
[SW1]int g0/0/1
[SW1-GigabitEthernet0/0/1]port link-type access
[SW1-GigabitEthernet0/0/1]port default vlan 2
[SW1-GigabitEthernet0/0/1]int g0/0/2
[SW1-GigabitEthernet0/0/2]port link-type access
[SW1-GigabitEthernet0/0/2]port default vlan 3
[SW1-GigabitEthernet0/0/2]display vlan
3）SW2配置GE 0/0/1-2：
<Huawei>system-view
[Huawei]sysname SW2
[SW2]vlan batch 2 to 3 --批量創建vlan
[SW2]display vlan
[SW2]int g0/0/1
[SW2-GigabitEthernet0/0/1]port link-type access
[SW2-GigabitEthernet0/0/1]port default vlan 2
[SW2-GigabitEthernet0/0/1]int g0/0/2
[SW2-GigabitEthernet0/0/2]port link-type access
[SW2-GigabitEthernet0/0/2]port default vlan 3

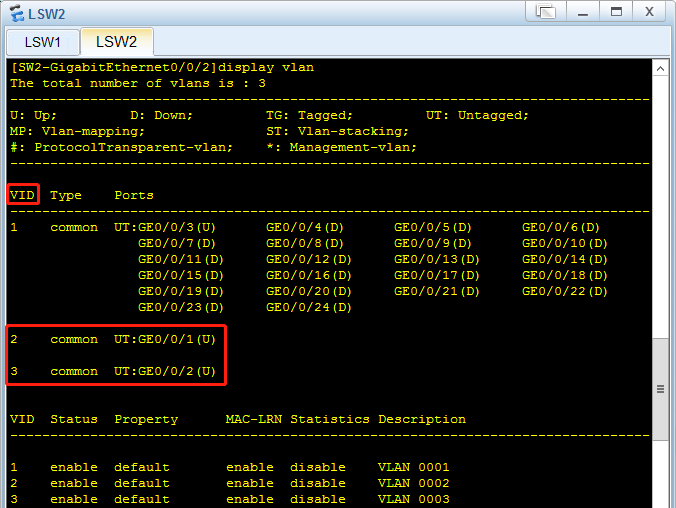

[SW2-GigabitEthernet0/0/2]display vlan

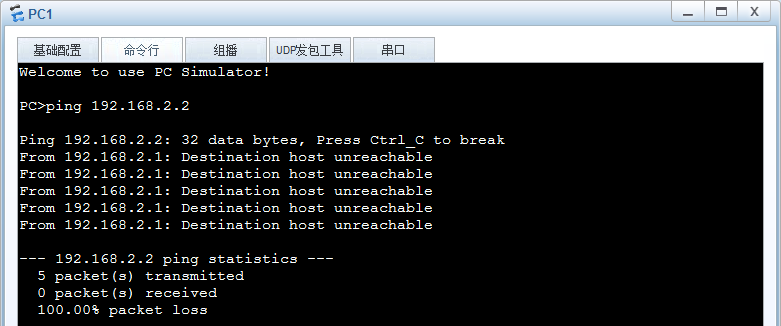

4）此時，PC1 PING PC3，發現網路是不通的，
5）配置SW1/2的GE 0/0/3為Trunk介面，并允許VLAN 2/3通過：
[SW1]int g0/0/3
[SW1-GigabitEthernet0/0/3]port link-type trunk --將埠設定為trunk埠（華為交換機trunk埠，默認情況下不允許vlan通信，）
[SW1-GigabitEthernet0/0/3]port trunk allow-pass vlan 2 3 --trunk埠允許vlan 2 3通信
[SW2]int g0/0/3
[SW2-GigabitEthernet0/0/3]port link-type trunk --將埠設定為trunk埠（華為交換機trunk埠，默認情況下不允許vlan通信，）
[SW2-GigabitEthernet0/0/3]port trunk allow-pass vlan 2 3 --trunk埠允許vlan 2 3通信

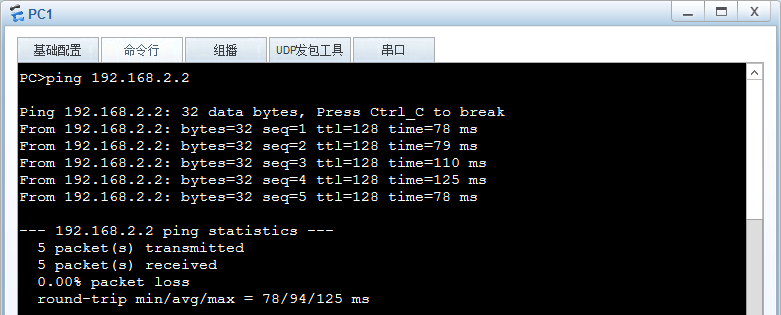

6）此時，PC1 再來PING PC3，發現網路已經通了，

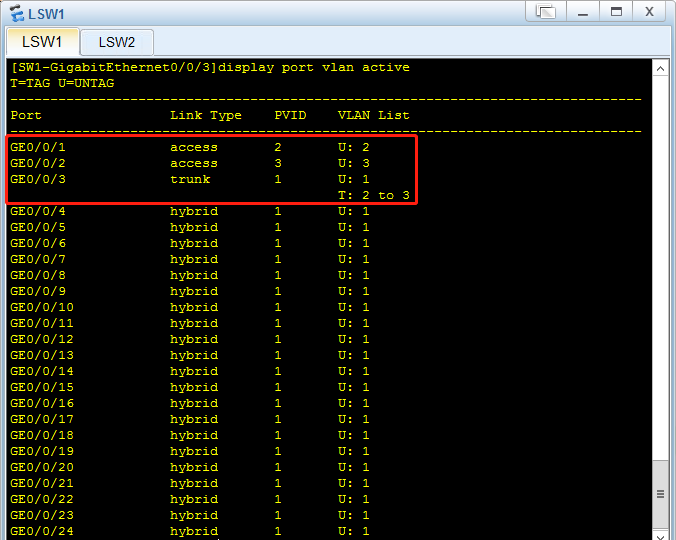

7）查看VLAN介面資訊
? Trunk埠默認也有PVID，即屬于VLAN 1，
