一、環路的影響
1）環路產生

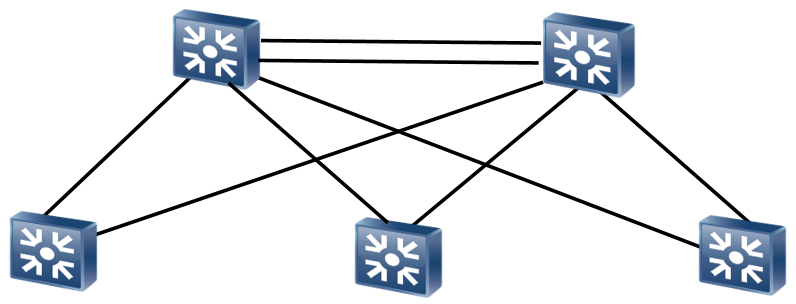

? 交換機之間通過多條鏈路互連時，雖然能夠提升網路可靠性，但是同時也帶來環路問題，

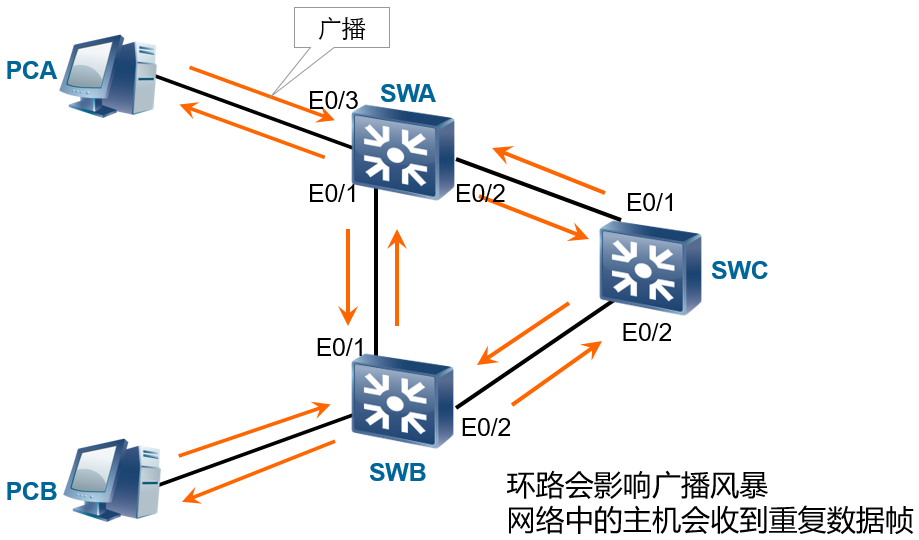

2）廣播風暴
二、STP的作用

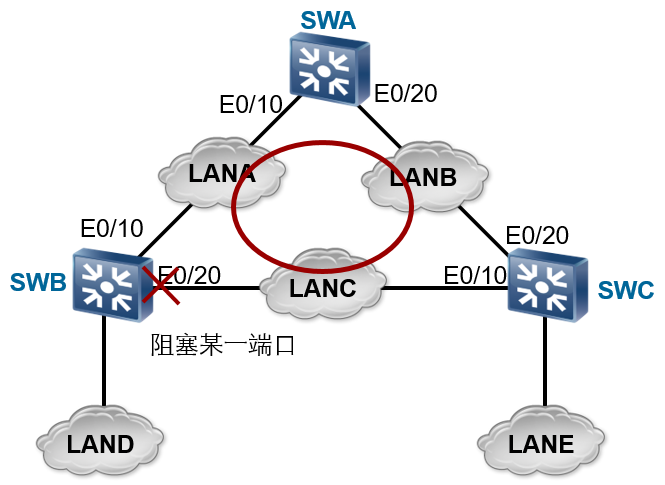

1）阻塞埠
? STP通過阻塞埠來消除環路，并能實作鏈路備份的作用，

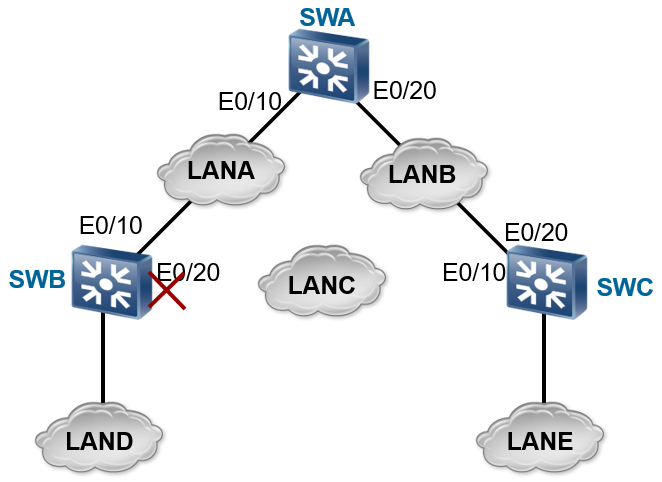

2）阻塞某埠后

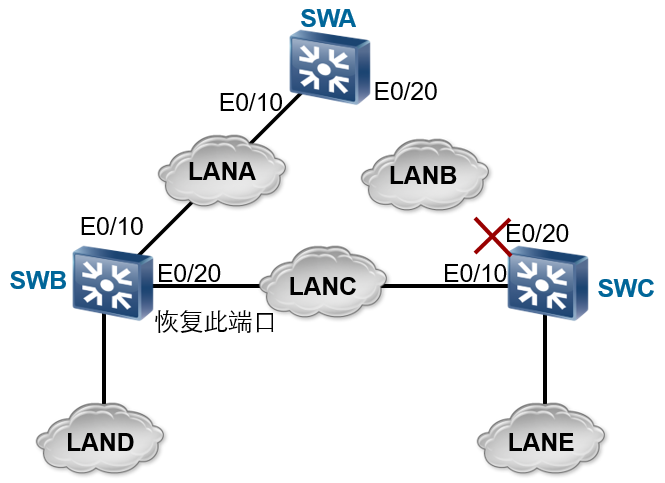

3）鏈路備份
三、STP生成樹基本計算程序
1）選舉一個根橋，
2）每個非根交換機選擇一個根埠，
3）每個網段選舉一個指定埠，
4）阻塞非根、非指定埠，

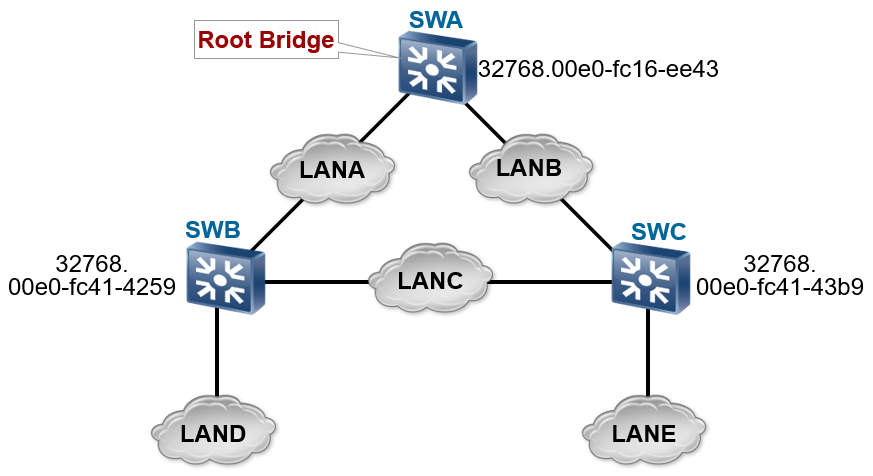

3.1、選舉根交換機
? Bridge ID
? Bridge ID 用于選舉環路中唯一一臺根橋，Bridge ID數值越小越優先
? Bridge ID=2位元組優先級+6個位元組MAC地址
? 注：默認優先級為32768

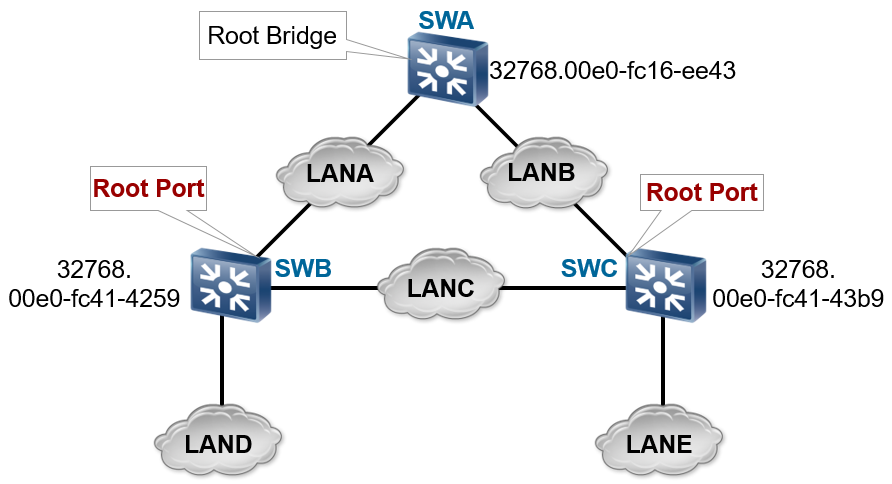

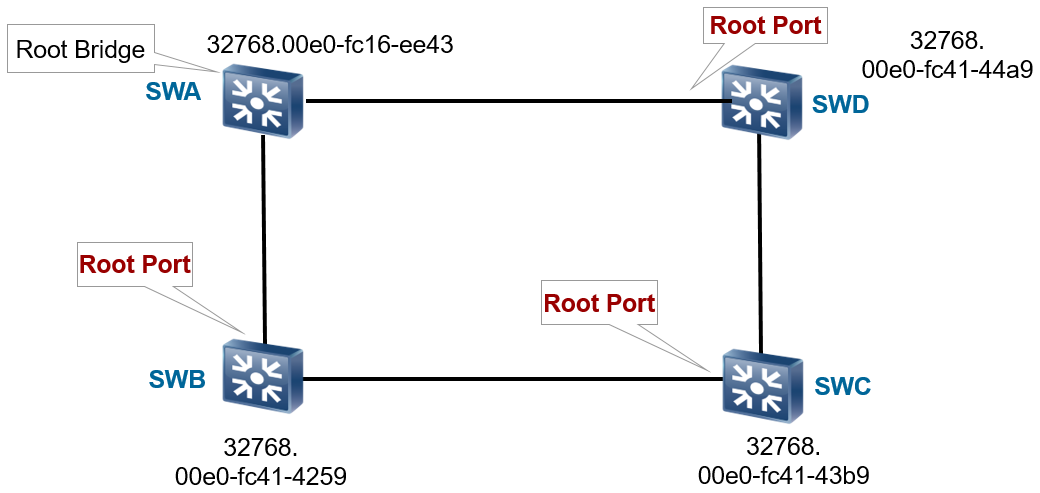

3.2、選舉非根交換機的根埠
? Cost
? 開銷值，表示從根橋到本設備埠的總開銷為多少
? 根據特定數值累加，越小越優先：
1-------------10Gb/S以上
2--------------10Gb/S
20------------1Gb/S
200-----------100Mb/S
2000----------10Mb/S
注：上述為huawei定義埠開銷，默認為802.1T標準

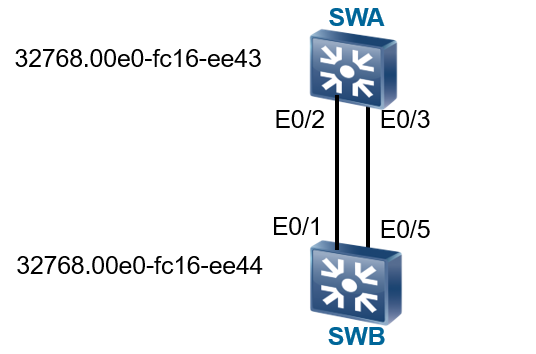

? 直連網橋（對端）的BID
? 直連網橋（對端）的PID
? Port ID : 本端所連接對端埠的1Byte的優先級（默認128）+1Byte的埠標識（對端ID越小越優先）
3.3、選舉網段的指定埠

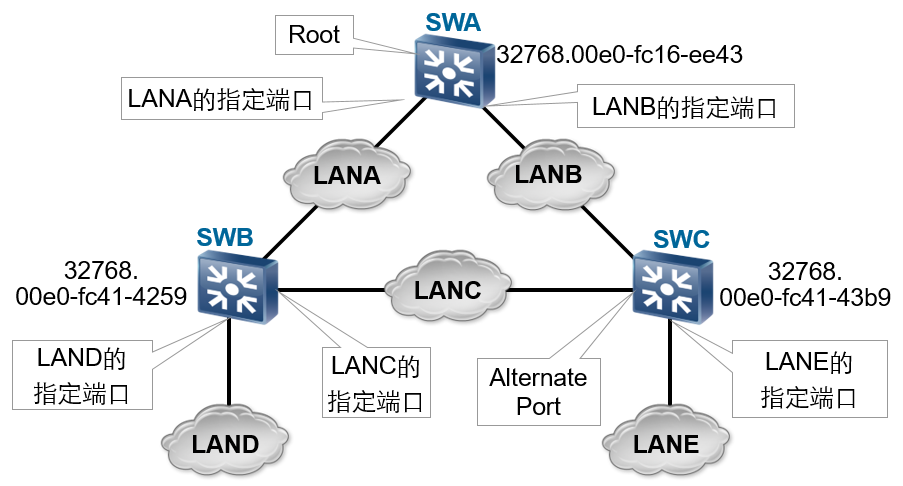

? 交換機埠角色

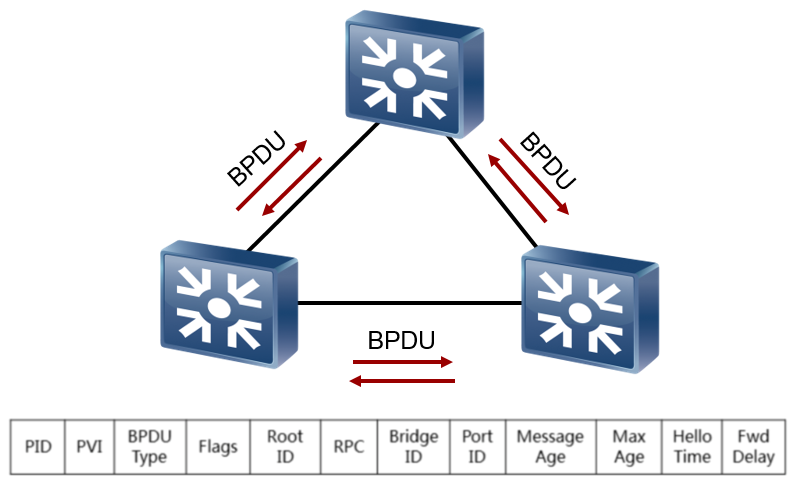

? 配置BPDU
? BPDU包含橋ID、路徑開銷、埠ID、計時器等引數
? 埠狀態描述

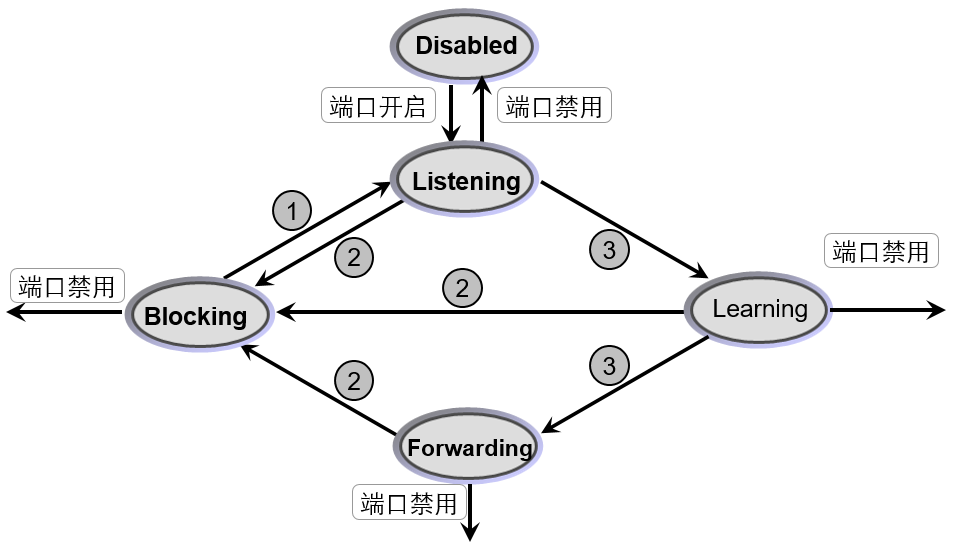

? 埠狀態變換
