最近一直在用西門子SmartPLC,由于專案需求自定義協議，為了資料的準確性用了CRC校驗，模塊兼容Modbus_RTU，自定義報文格式，
此模塊主要用的是SmartPLC,指標型別，通過尋址自動在發送資料末端端添加CRC校驗，資料接端通過接收到的資料通過CRC校驗資料的準確性，參考西門子官網自由口通訊程式并進行二次封裝，官網鏈接：官網程式參考鏈接，程式適合做參考和根據自己的業務優化，有更好的思路可以評論區留言，

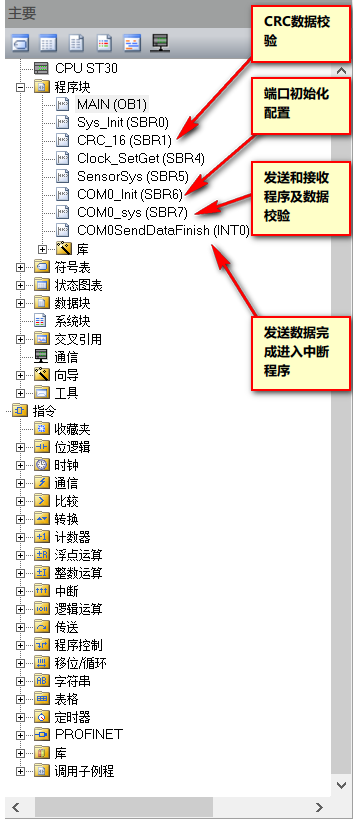

1、程式框架四部分
子程式名稱
Proc(SBR6) --------------------------- COM0_Init //埠初始化配置
Proc(INT0) --------------------------- COM0SendDataFinish //發送資料完成進入中斷程式
Proc(SBR1) --------------------------- CRC_16 //CRC資料校驗
Proc(SBR7) --------------------------- COM0_sys //發送和接收程式及資料校驗
Proc(SBR5)---------------------------- SensorSys //呼叫測驗

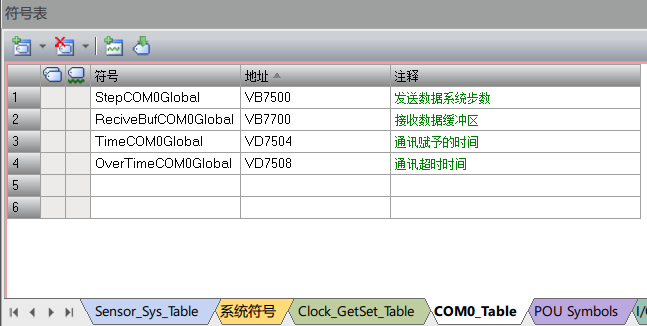

符號表：定義的是必須的全域變數，因為在中斷中不支持地址傳入(試過好多方式都失敗)，不知道有沒有大神知道
VB7500------------------------------- StepCOM0Global //通訊中用的執行步數標志
VB7700------------------------------- ReciveBufCOM0Global //接收資料的緩沖區，最大接收255個位元組，到8000的地址盡量都別用
VB7504------------------------------- TimeCOM0Global //接收資料系統開始時間
VB7508------------------------------- OverTimeCOM0Global //保存等待接收資料的時長

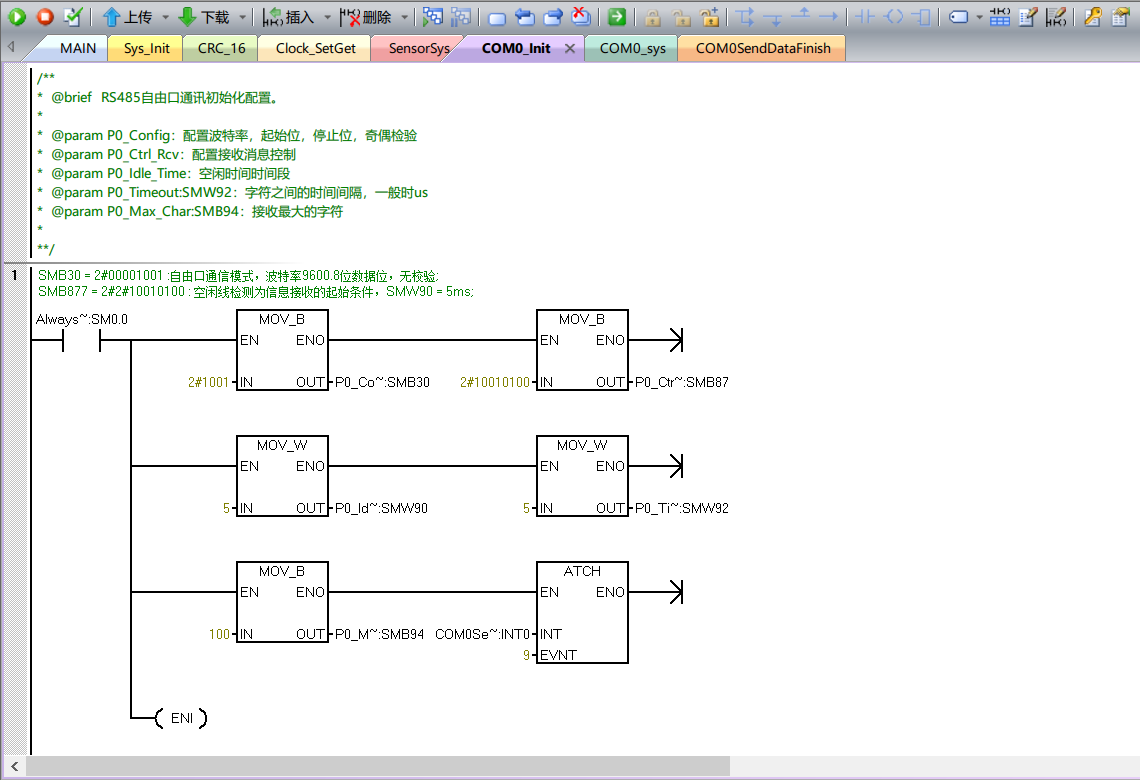

2、COM0_Init 程式塊
初始化程式直接截圖就不過多的介紹了，官方手冊上有說明，
接收資料設定100個位元組可以根據需求去修改，

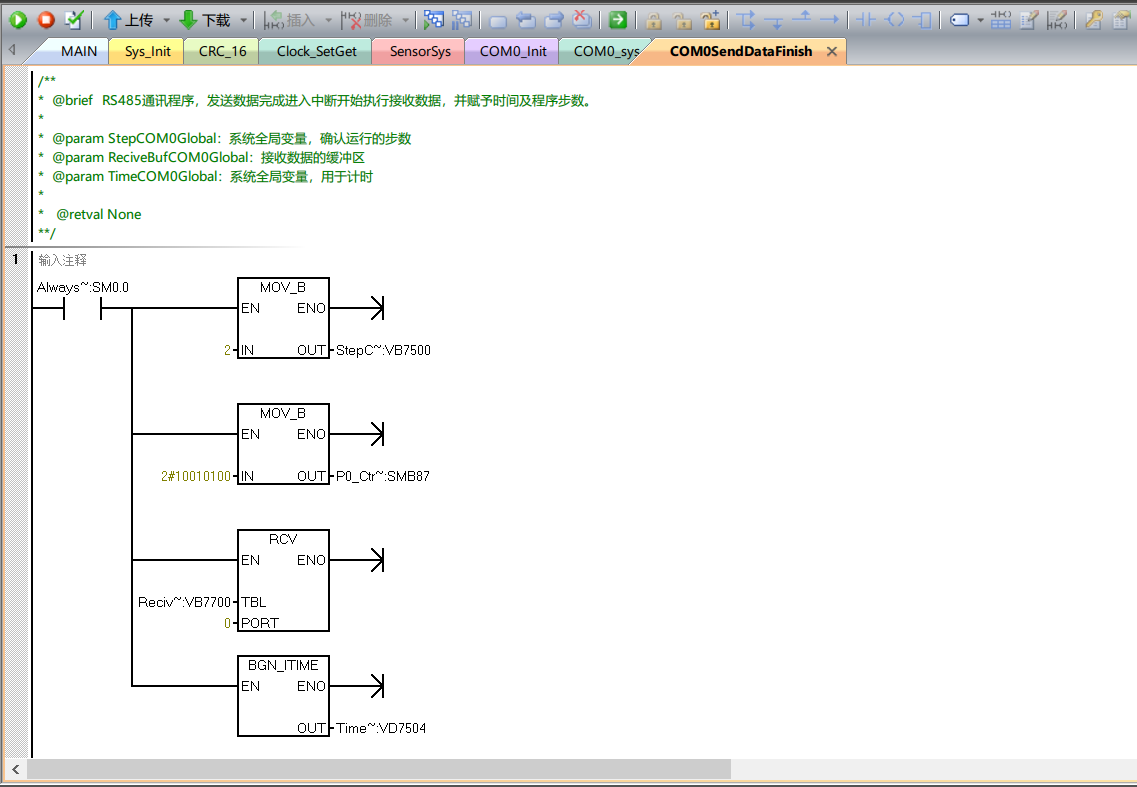

3、COM0SendDataFinish 程式塊
中斷程式塊，看官網示例里面有說明，
定義的公用變數主要用在中斷中，

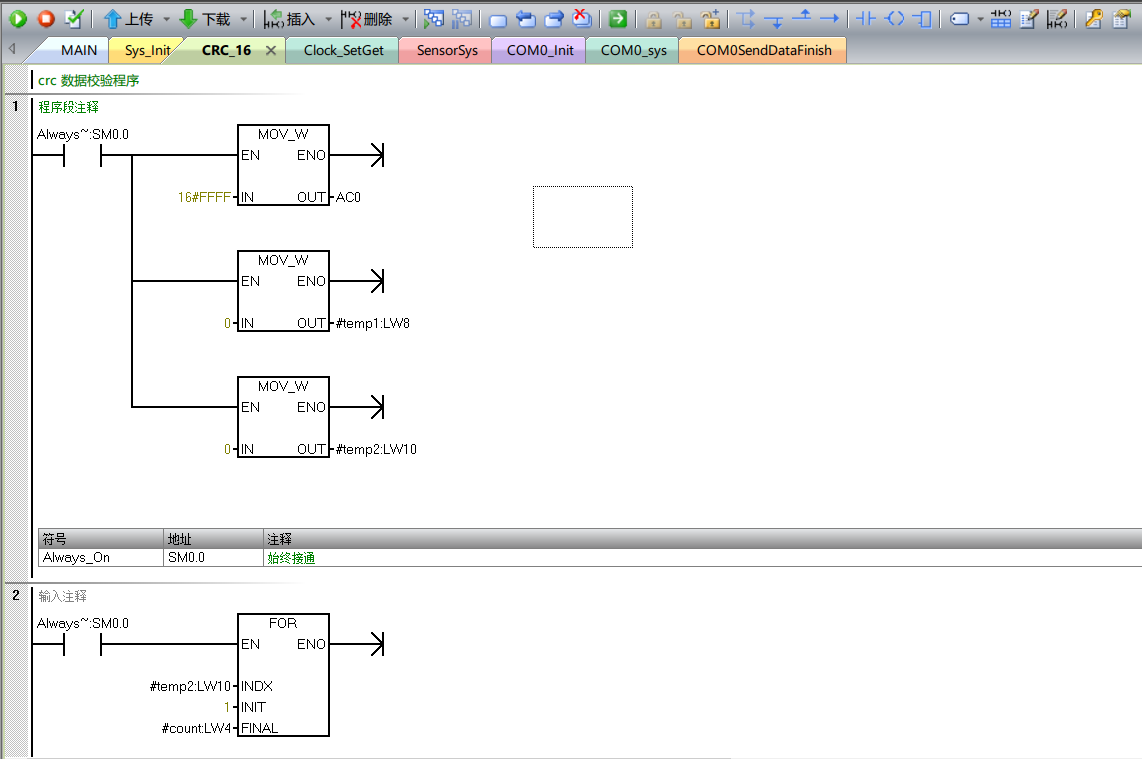

4、CRC_16 資料校驗
網上一大堆講解需要的自行搜索理解，
5、COM0_sys 發送接收主程式

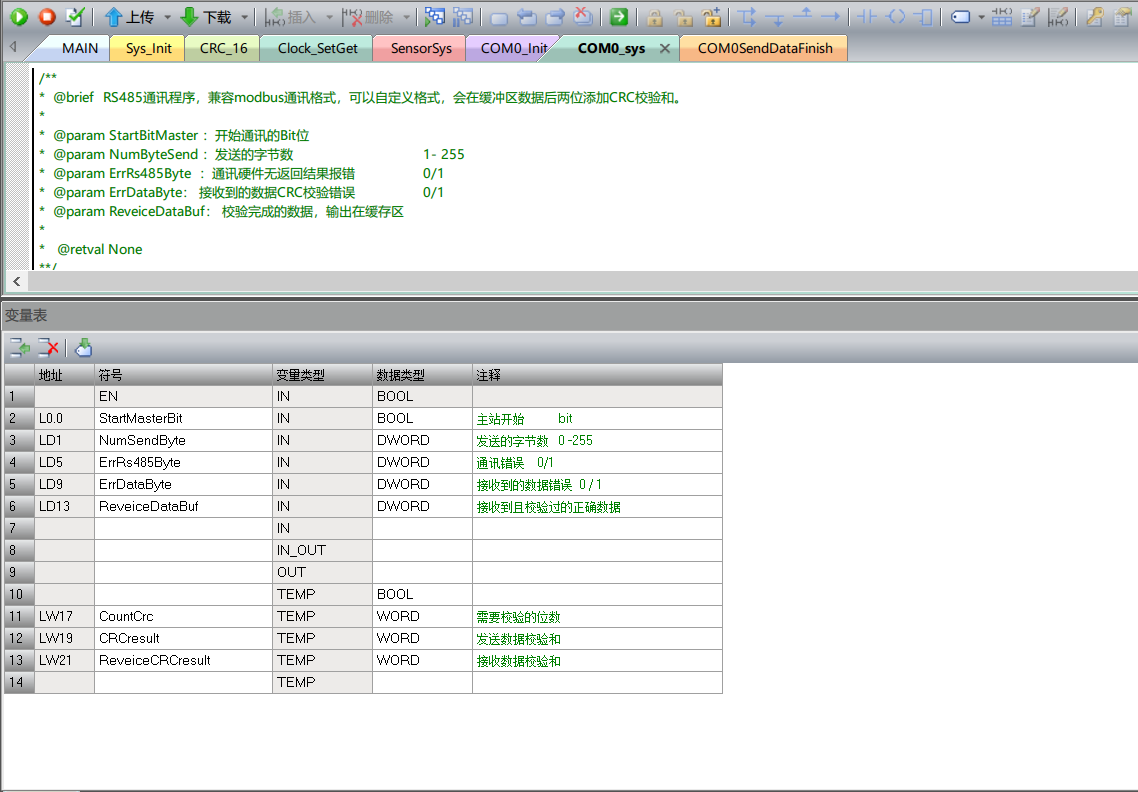

5.1 輸入引數的基本介紹區域變數，
L0.0------------------------------------ StartMasterBit //主站Bit位，開始執行程式
LD1------------------------------------ NumSendByte //發送資料的位元組數，發送多少位位元組
LD5------------------------------------ ErrRs485Byte //通訊錯誤 0/1，判斷標準是從站是否有回傳資料，100ms無回傳就判斷例外置1
LD9------------------------------------ ErrDataByte //資料接收到后，CRC校驗，如果錯誤置地址為1
LD13---------------------------------- ReveiceDataBuf //資料的接收地址，可以根據自己暫存器的定義去動態修改接收的地址
LW17---------------------------------- CountCrc //臨時變數，發送資料需要校驗的位數
LW19 --------------------------------- CRCresult //資料校驗結果
LW21 --------------------------------- ReveiceCRCresult //接收資料校驗和
5.2 主呼叫程式段：SensorSys
結合實際資料呼叫情況分析，
發送的資料位8個位元組：04 03 00 00 00 09 xx xx

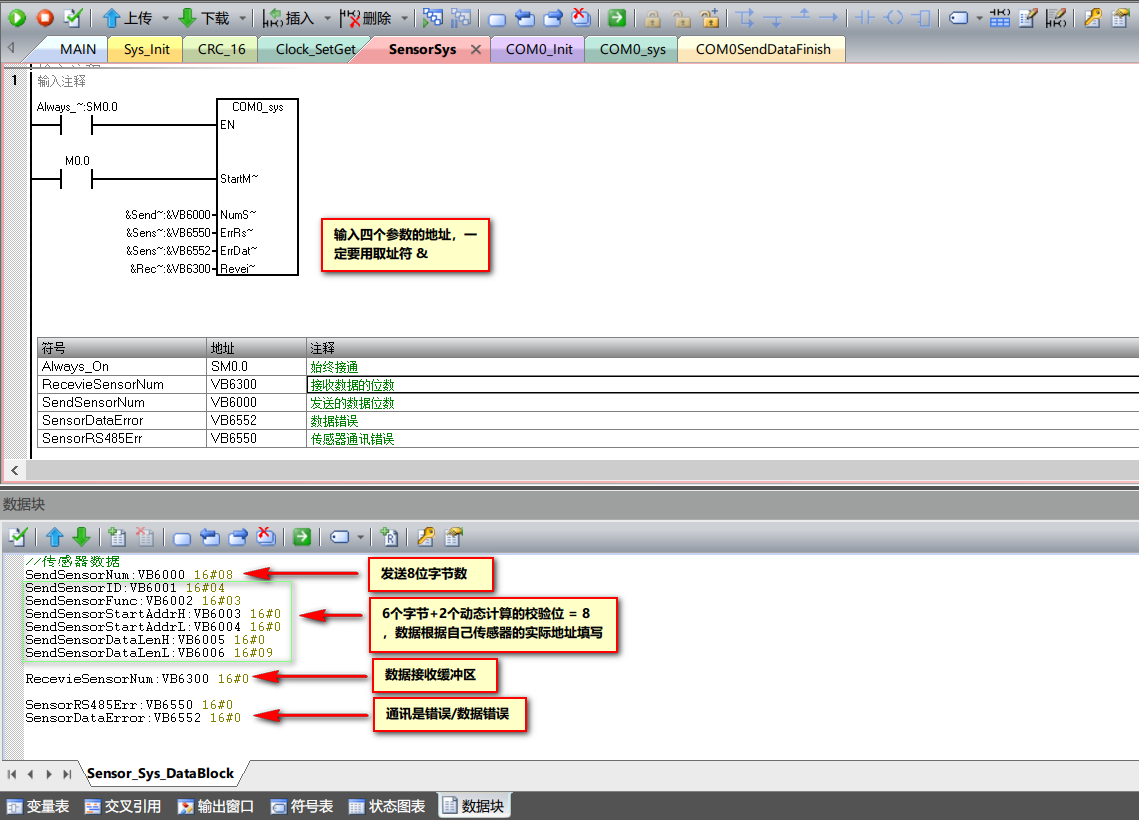

下面(圖①) 呼叫和定義
圖①

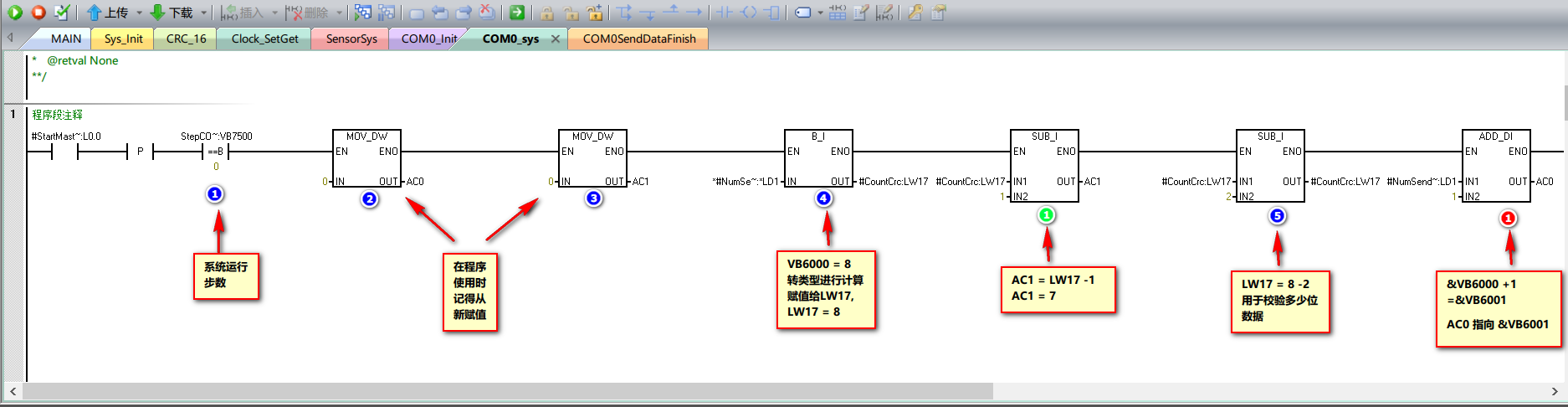

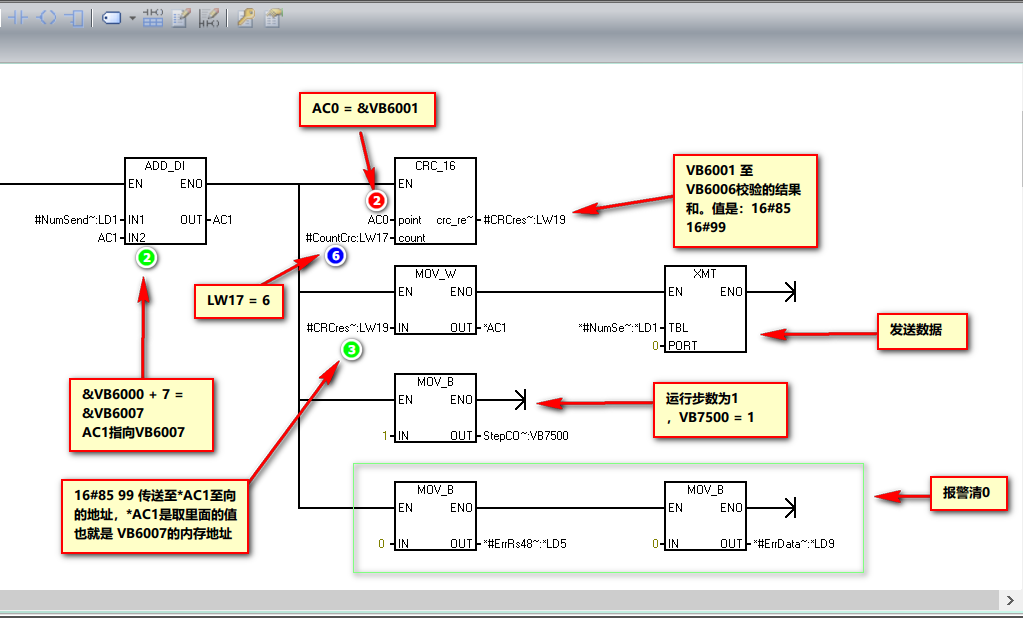

程式段1：COM0_sys 根據（圖①）傳入的引數進行分析
要根據標記符號的顏色及標記符號的順序理解計算地址和地址的值 ，即可看懂(寫的時候沒注意細節)
程式段1資料發送完成，進入上圖的中斷程式，后進入程式段2，官網中有中斷及例子的說明，自行看即可，

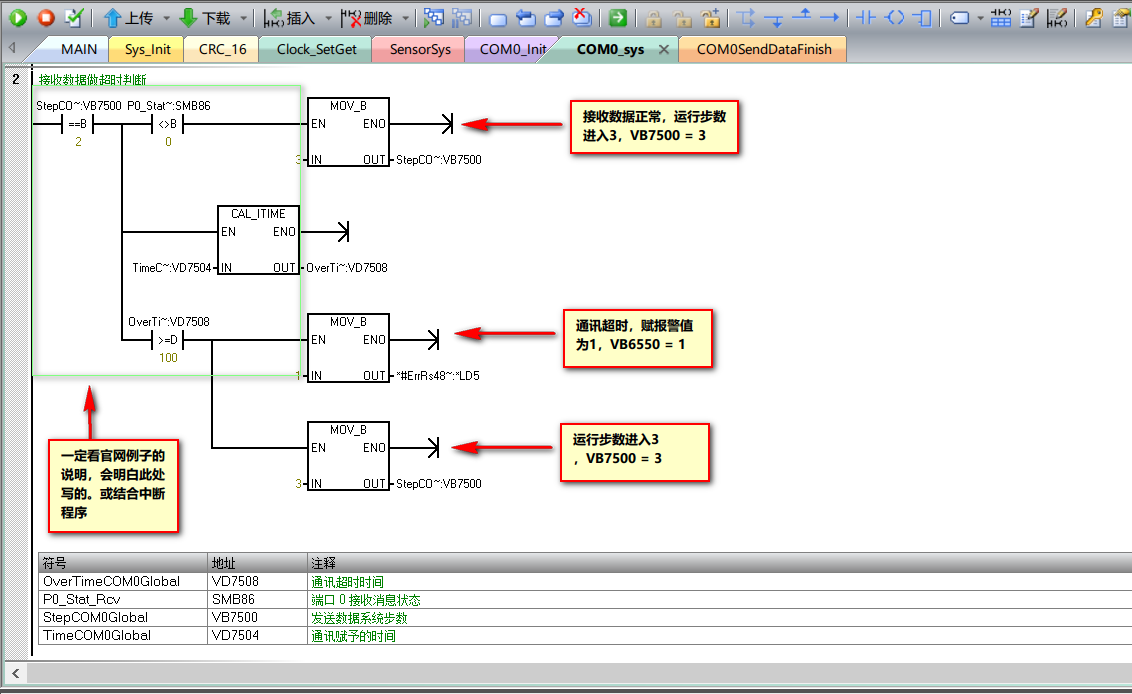

程式段2：COM0_sys 結合官網例子說明結合查看

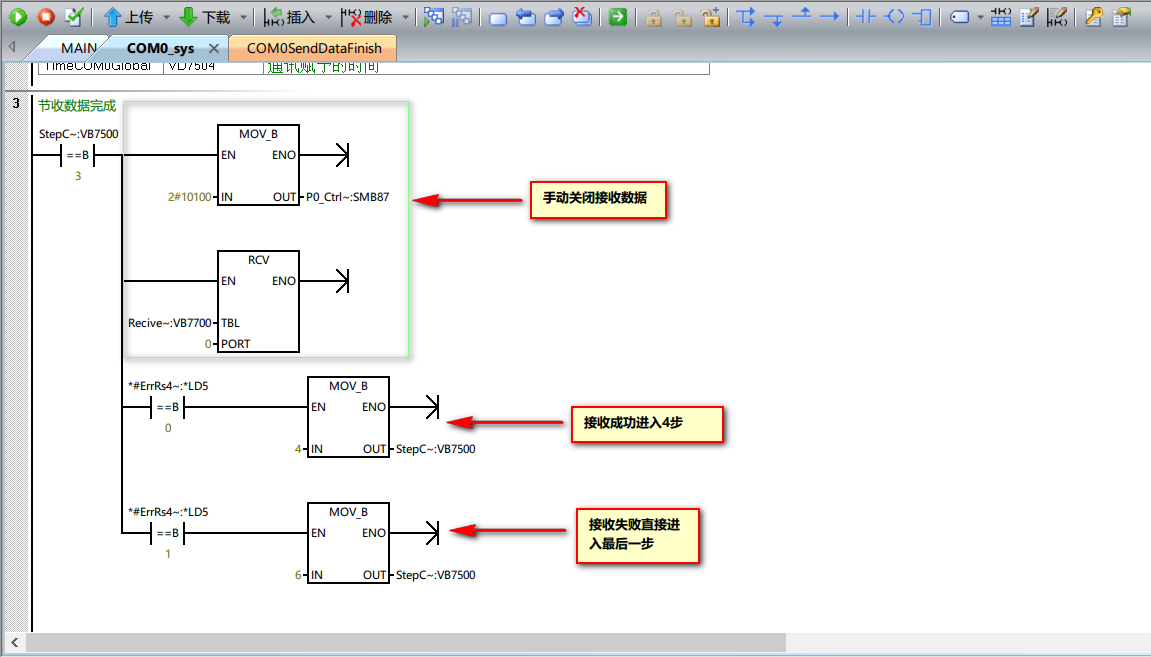

程式段3： COM0_sys 手動關閉接收資料

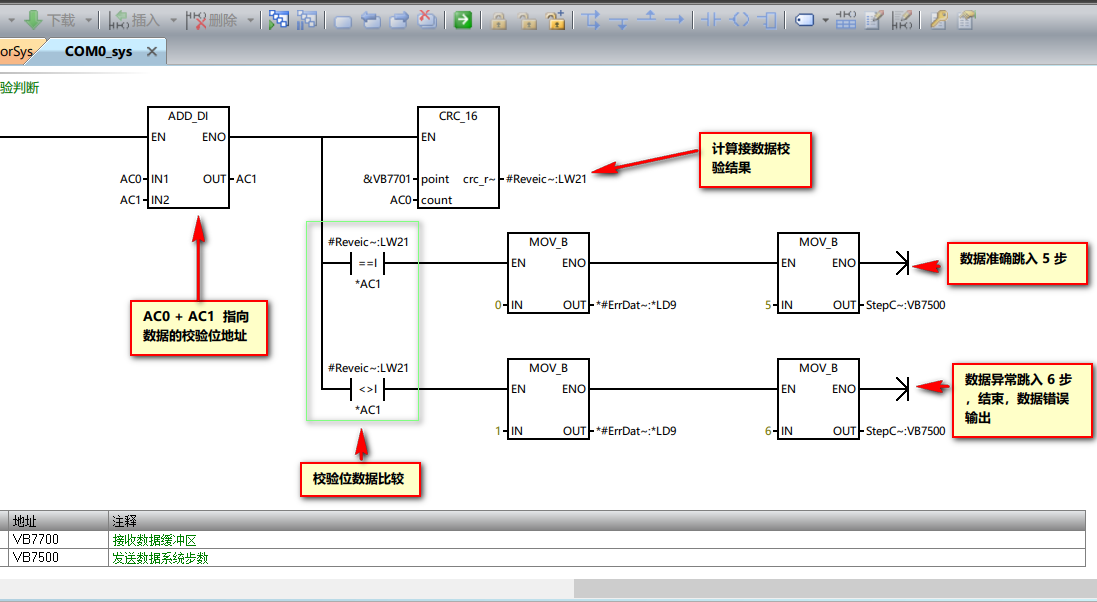

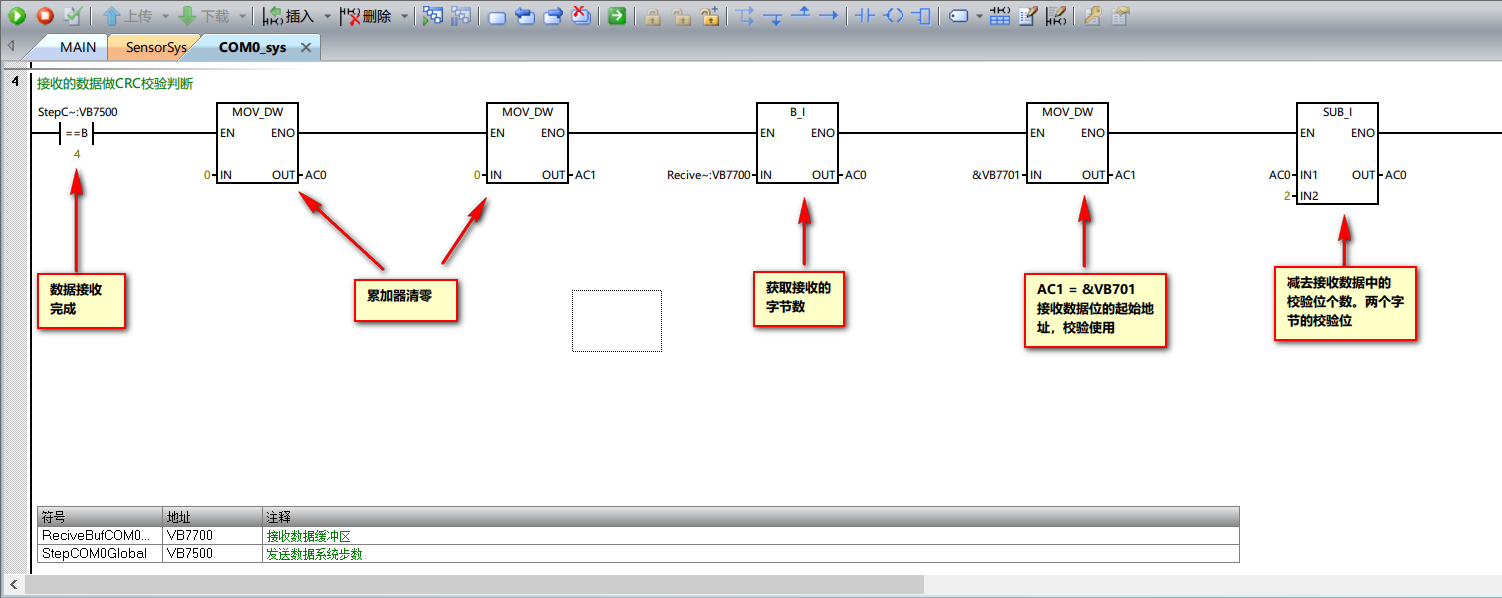

程式段4：COM0_sys 接收的資料進行CRC校驗

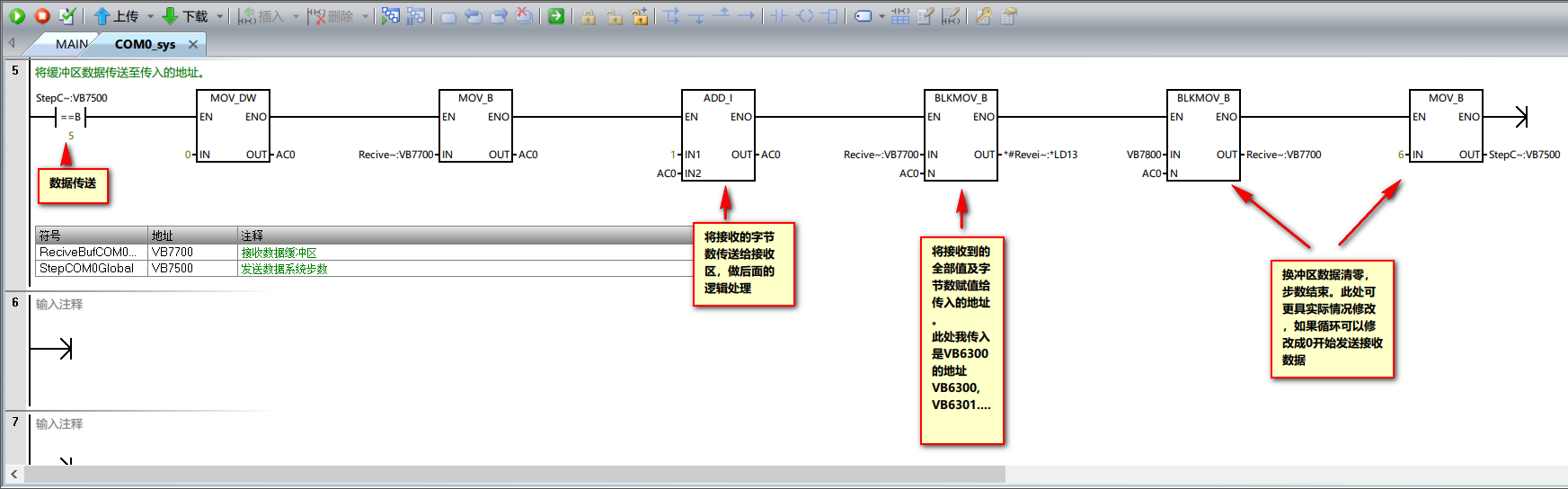

程式段5：COM0_sys 資料接收賦值，并清除快取區資料，進行下次通訊
實際應用測驗 SensorSys

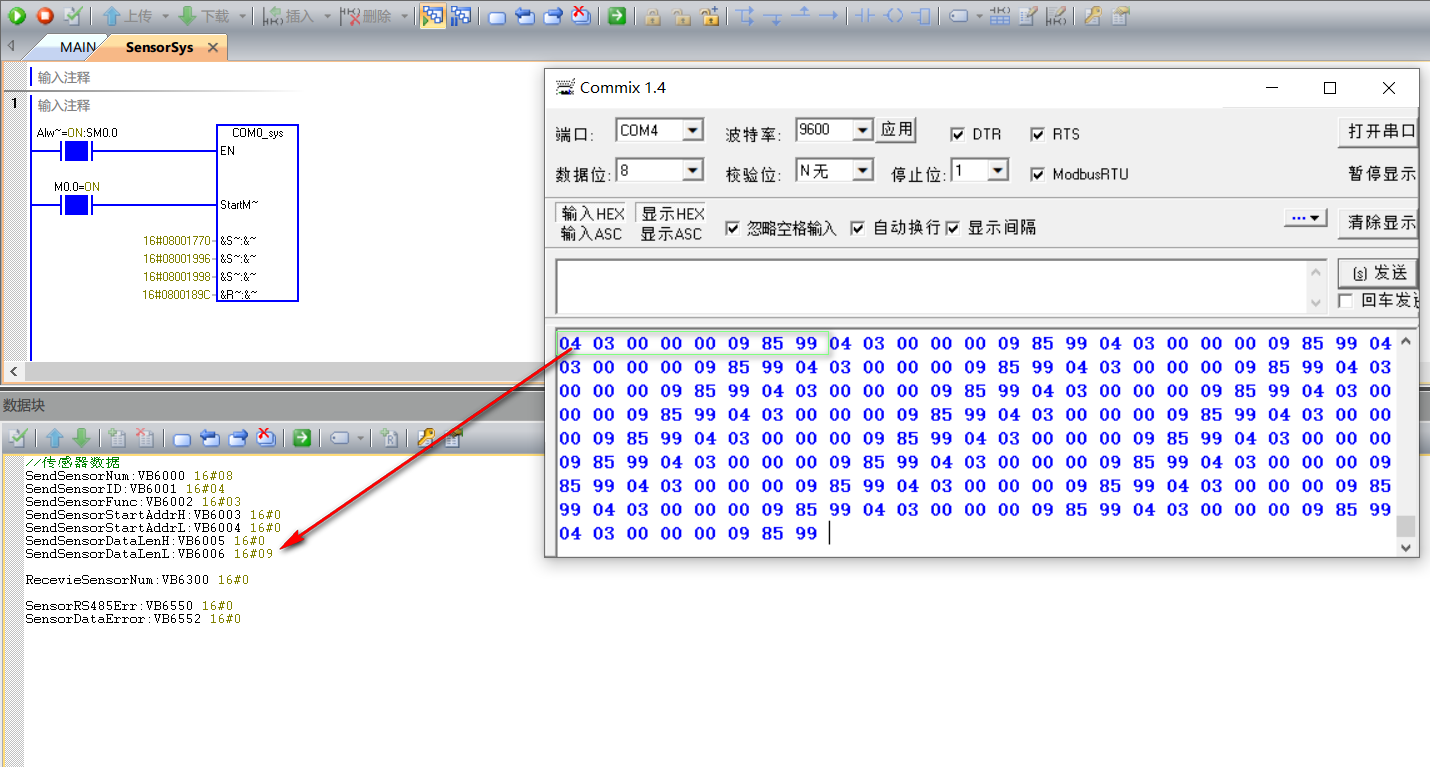

下圖是發送出來的資料：04 03 00 00 00 09 CRC校驗

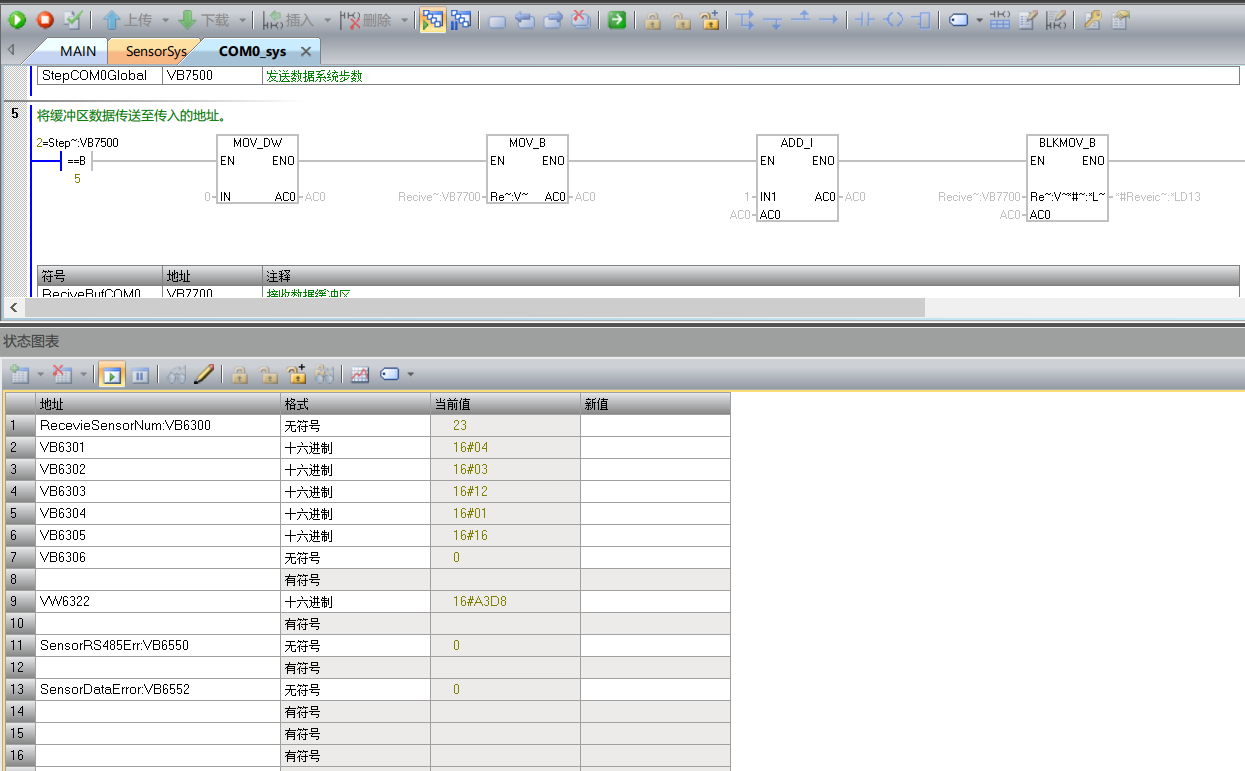

接收到的資料：正常狀態

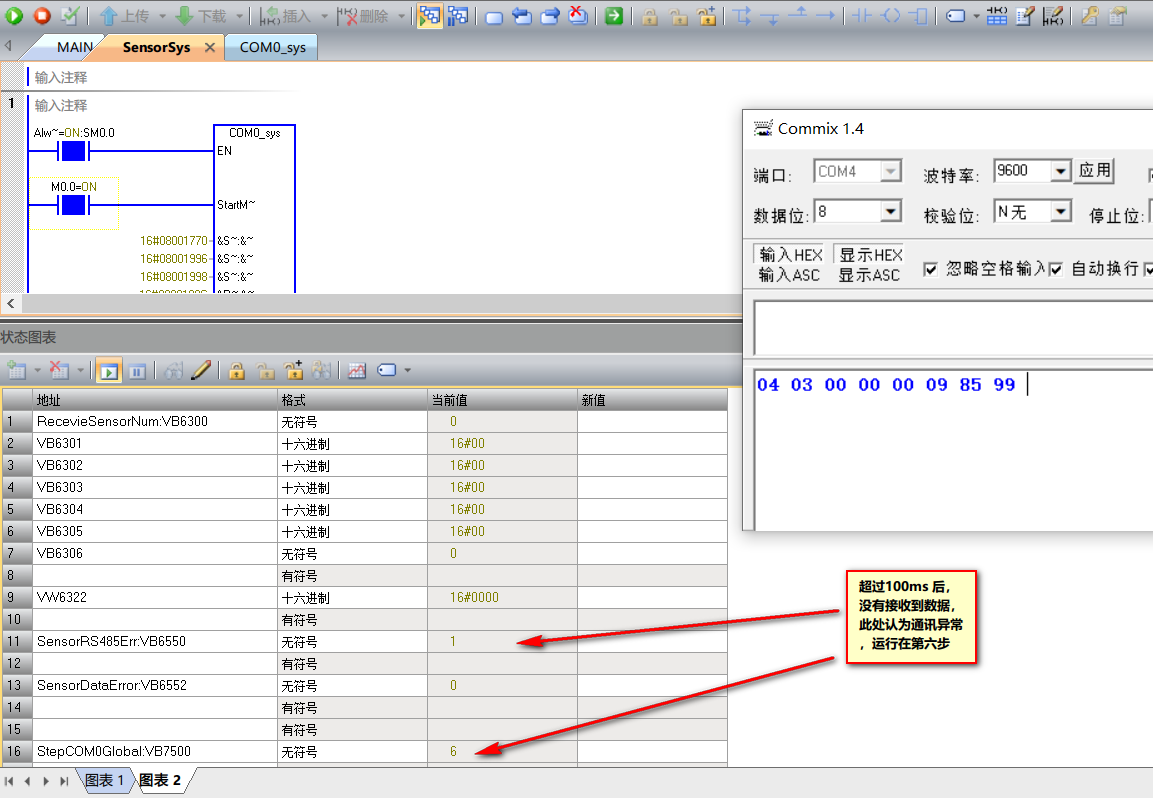

斷線狀態：

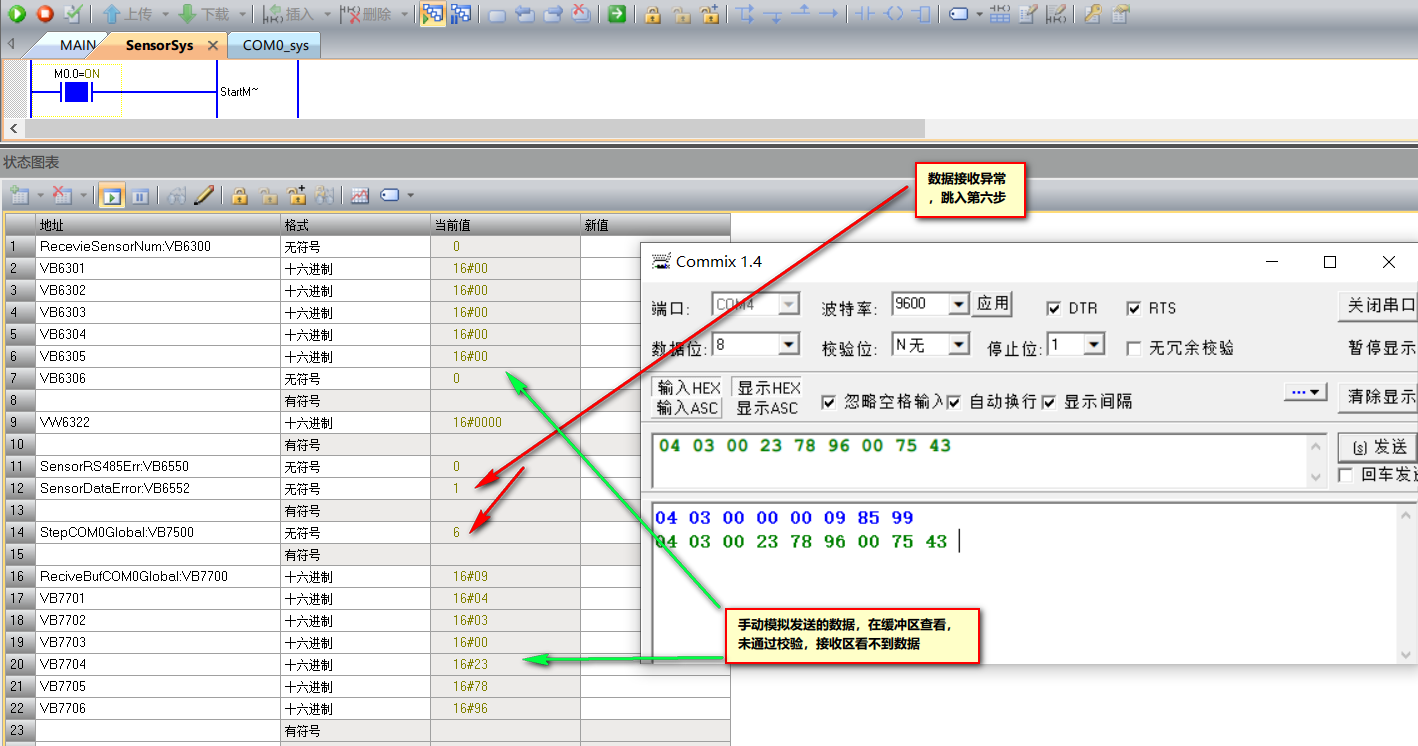

資料例外狀態：
總結
上面程式就是簡單的用在專案的指標應用，我們可以傳入很少的引數，做業務邏輯，同時可以節省有限的子程式變數，可以通過很少的程式塊來完成專案，減少硬體記憶體的位元組數，可以用記憶體小的PLC，做一些復雜的專案，提高自己的編程能力，深層次的了解PLC的運行原理，
程式還有很多不足之處，希望大神在評論區指出，
如有需要程式參考，請聯系郵箱：[email protected]
