求教：PROTEUS仿真MAX6675測溫用LCD顯示有誤差是怎么回事-有解無憂

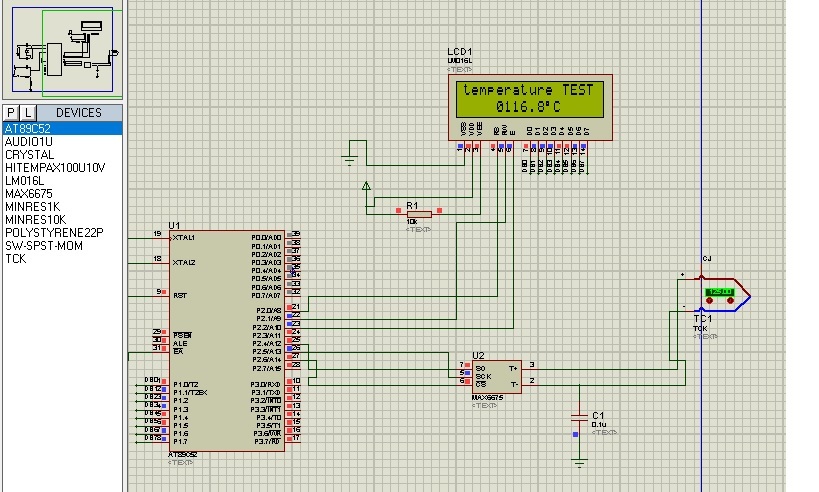

自己撰寫了keilc程式，并用PROTEUS搭建了一個簡單的測溫電路，發現用LCD1602顯示溫度和熱電偶溫度有10度左右的差別。等溫度到幾百度后，誤差又稍微減小了，但在熱電偶溫度為10度時，顯示溫度為0度左右，這是為什么呢？求教高手指點一下

/***************************************************

                  MAX6675測驗程式

****************************************************/

#include <REG52.H>

#include "intrins.h"//_nop_();延時函式用



#define uchar unsigned char

#define uint  unsigned int





sbit  SO  = P2^4;  				//P3.6口與SO相連

sbit  SCK = P2^5; 				//P3.4口與SCK相連

sbit  CS  = P2^6;  				//P3.5口與CS相連



sbit wx = P2^5;	  // ??

sbit dx = P2^6;	  //??



const unsigned char DevID = 1;		//本機設備ID

unsigned char buffer;			//串口接識訓沖區

unsigned char rcv_buffer[20];

unsigned char send_buffer[20];

unsigned char flag_ok = 0;		//接收完畢的標識

unsigned int MAX6675_Temp;

unsigned char Flag_connect;

unsigned char CRCH,CRCL;

unsigned char wd[2];	  		//wd[]：BCD碼的溫度

unsigned char flag_dis;			//顯示重繪的標識



unsigned char dis[4] = { 0x00, 0x00, 0x00,0x00 };

unsigned char code SMG[] = {0xc0, 0xf9, 0xa4, 0xb0, 0x99, 0x92, 0x82, 0xf8, 0x80, 0x90, 0x88, 0x83, 0xc6, 0xa1, 0x86, 0x8e};







unsigned char data disdata[5];

int t_zhi=0;

/*********************！！！！1014待修改！！！1*********************************/

//溫度值讀取程式

unsigned int ReadMAX6675()  //從MAX6675讀取溫度

{

 unsigned char count;

 unsigned int Value;

 CS=0;    //置低，使能MAX6675

 SCK=0;

 Value=https://bbs.csdn.net/topics/0;

 _nop_() ;

 _nop_();

 _nop_();

 _nop_();

 for(count=0;count<16;count++)  //獲取16位MSB

 {

  Value=https://bbs.csdn.net/topics/Value<<1;  //左移

SCK=1;   //sck置高

  _nop_() ;

  _nop_();

  _nop_();

  _nop_();

  if(SO==1)  //取當前值

     Value|=0x01;

     SCK=0;

 }

 CS=1;  //關閉MAX6675

 return Value;

}



/*********************延時函式-毫秒*********************************/



void DelayMs(unsigned int i)	//一個延時函式，這個函式在11.0592M晶振下的延時時間大概為1ms

{

	unsigned int j,k;

	for(j=i; j>0; j--)

		for(k=114; k>0; k--);

}





/**********************************************************

                   	 LCD1602 DRIVER



   File Name:       LCD1602.H

**********************************************************/



#ifndef LCD_CHAR_1602_2009_6_28

#define LCD_CHAR_1602_2009_6_28



#include <intrins.h>

sbit LcdRs		= P2^0;		//定義埠

sbit LcdRw		= P2^1;

sbit LcdEn  	= P2^2;

#define DBPort P1





/********************************************************

內部等待函式

********************************************************/

unsigned char LCD_Wait(void)

{

	LcdRs=0;

	LcdRw=1;	_nop_();

	LcdEn=1;	_nop_();



	LcdEn=0;

	return DBPort;

}

/*******************************************************

向LCD寫入命令或資料

*******************************************************/

#define LCD_COMMAND			0      // Command

#define LCD_DATA			1      // Data

#define LCD_CLEAR_SCREEN	0x01      // 清屏

#define LCD_HOMING  		0x02      // 游標回傳原點

void LCD_Write(bit style, unsigned char input)

{

	LcdEn=0;

	LcdRs=style;

	LcdRw=0;		_nop_();

	DBPort=input;	_nop_();//注意順序

	LcdEn=1;		_nop_();//注意順序

	LcdEn=0;		_nop_();

	LCD_Wait();

}



/*****************************************************

設定顯示模式

*****************************************************/

#define LCD_SHOW			0x04    //顯示開

#define LCD_HIDE			0x00    //顯示關



#define LCD_CURSOR			0x02 	//顯示游標

#define LCD_NO_CURSOR		0x00    //無游標



#define LCD_FLASH			0x01    //游標閃動

#define LCD_NO_FLASH		0x00    //游標不閃動



void LCD_SetDisplay(unsigned char DisplayMode)

{

	LCD_Write(LCD_COMMAND, 0x08|DisplayMode);

}



/***************************************************

設定輸入模式

***************************************************/

#define LCD_AC_UP			0x02

#define LCD_AC_DOWN			0x00      // default



#define LCD_MOVE			0x01      // 畫面可平移

#define LCD_NO_MOVE			0x00      //default



void LCD_SetInput(unsigned char InputMode)

{

	LCD_Write(LCD_COMMAND, 0x04|InputMode);

}



/***************************************************

初始化LCD

***************************************************/

void LCD_Initial()

{

	LcdEn=0;

	LCD_Write(LCD_COMMAND,0x38);           //8位資料埠,2行顯示,5*7點陣

	LCD_Write(LCD_COMMAND,0x38);

	LCD_SetDisplay(LCD_SHOW|LCD_NO_CURSOR);    //開啟顯示, 無游標

	LCD_Write(LCD_COMMAND,LCD_CLEAR_SCREEN);   //清屏

	LCD_SetInput(LCD_AC_UP|LCD_NO_MOVE);       //AC遞增, 畫面不動

}



/***********************************************

液晶字符輸入的位置

************************************************/

void GotoXY(unsigned char x, unsigned char y)

{

	if(y==0)

		LCD_Write(LCD_COMMAND,0x80|x);

	if(y==1)

		LCD_Write(LCD_COMMAND,0x80|(x-0x40));

}



/************************************************

將字符輸出到液晶顯示

************************************************/

void Print(unsigned char *str)

{

	while(*str!='\0')

	{

		LCD_Write(LCD_DATA,*str);

		str++;

	}

}

#endif







void LCD_write_data(unsigned char dat)

 {

DelayMs(1);

LcdRs=1;

LcdRw=0;

LcdEn=1;

DBPort=dat;

LcdEn=0;



  }



unsigned int GetCurrentTemp(unsigned int CurrentValue)  //獲取當前溫度

{

  unsigned int TempValue;

  TempValue=https://bbs.csdn.net/topics/CurrentValue;

  if(TempValue&0x8000)  //D15=1;標識位錯

  {return 0; }

  return 1;

  if(TempValue&0x0004)  //D2=1;熱電偶開路

  {return 1;}

  return 0;

}



void tempdisp()         //溫度值顯示

{ unsigned char i;

  unsigned int TempValue;

  unsigned int testD2;

  int xiaoshu;

  TempValue=https://bbs.csdn.net/topics/ReadMAX6675();

  testD2=GetCurrentTemp(TempValue);

  TempValue=https://bbs.csdn.net/topics/ReadMAX6675();

  TempValue&=0x7ff8;   //取D14位到D3的值

  TempValue>>=3;       //轉換溫度值

  xiaoshu= (TempValue*1023.75/4095)*10-327;

  t_zhi=xiaoshu/10;

  disdata[0]=xiaoshu/10000+0x30; //千位數

  xiaoshu=xiaoshu%10000;

  disdata[1]=xiaoshu/1000+0x30; //百位數

  xiaoshu=xiaoshu%1000;

  disdata[2]=xiaoshu/100+0x30;  //十位數

  xiaoshu=xiaoshu%100;

  disdata[3]=xiaoshu/10+0x30;   //個位數

  xiaoshu=xiaoshu%10;

  disdata[4]=xiaoshu/1+0x30;    //十分位

//  LCD_set_position(68);

GotoXY(4,1);

  for(i=0;i<4;i++)

  LCD_write_data(disdata[i]);  //顯示千百十個位

  LCD_write_data('.');         //顯示小數點

  LCD_write_data(disdata[4]);  //顯示十分位

  LCD_write_data(0xDF);        //顯示dot

  LCD_write_data(0x43);        //顯示C



}

/**********************************/





void main(void)

{

DelayMs(1);

LCD_Initial(); //LCD 初始化

DelayMs(6);

GotoXY(0,0);

Print("temperature TEST");

while(1)

{

tempdisp();

DelayMs(5);

}

}

uj5u.com熱心網友回復：

冷端補償問題。

你可以加上一個修正演算法來彌補誤差。例如，測驗多個溫點，記錄誤差，然后得出一條誤差線，并用一條直線來接近它。算出誤差直線的斜率，作為補償基準。有點類似插值法的意思。

當然，你要能用密集的溫點得到一個誤差表的話，用查表法補償也可以。

uj5u.com熱心網友回復：

我后來換了演算法-最小二乘法，解決了這個問題，謝謝指導！

uj5u.com熱心網友回復：

求修改后的程式，謝謝！

uj5u.com熱心網友回復：

換了演算法-最小二乘法，解決了這個問題?

uj5u.com熱心網友回復：

樓主，你后來怎么解決的啊
