不用畫的影片——ShaderCp11-有解無憂

——20.9.14

Shader中主要有及兩種影片，一種就是紋理影片還有一種就是頂點影片，

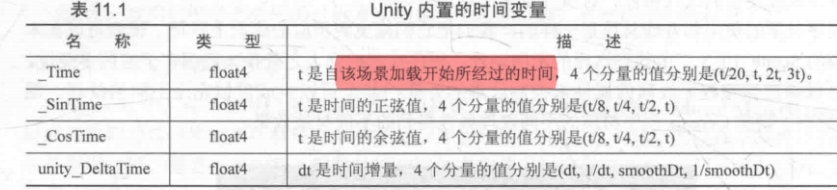

影片效果一般都需要把時間加入一些變數的計算，以便畫面可以隨時間發生變化，下面是Shader中的如何去訪問時間的方法，

一、紋理影片

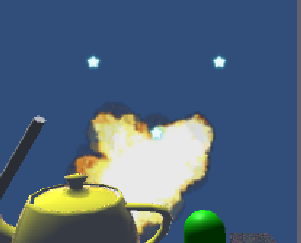

序列幀影片就是我們接觸的第一種紋理影片，序列幀影片原理就是依次播放一系列關鍵幀影片，當圖片的切換速度達到一定數值后，看上去就像是連續的影片，優點：在于它的靈活性強，不用進行物理計算就會有對應的影片效果，缺點：依舊是需要逐關鍵幀的影片內容，作業量依舊很大，

我們看看shaderlab部分，我們需要看有什么樣的變數，一般來說序列幀一般是一張圖片包括了所有的關鍵幀，并且按播放順序排放，并且方便讀取一般是規整的（就是沒有邊框），所以我們要確定有幾行_HorizontalAmount幾列_VerticalAmount根據圖片決定，還有就是播放速度_Speed，最后就是圖片_MainTex，和顏色_Color，

//frag
float time = floor(_Time.y * _Speed);
float row = floor(time / _HorizontalAmount);
float column = time - row * _VerticalAmount;
half2 uv = float2(i.uv.x / _HorizontalAmount, i.uv.y / _VerticalAmount);
uv.x += column / _HorizontalAmount;
uv.y -= row / _VerticalAmount;

//half2 uv = i.uv + half2(column, -row);
//uv.x /= _HorizontalAmount;
//uv.y /= _VerticalAmount;

　　首先是_Time.y就是取時間變數t，然后通過取整來確定行數，然后通過取小數來確定列數，這里是在片元著色器中的兩種讀取方式，一種是根據行和列把坐標放大到整張圖片，并且通過增加基礎單位來進行可以看到對uv.y進行的是減操作，是因為unity里面是從左下為（0，0），然后第二種方法先去確定要讀取的行列，然后再去細分到一個區間內，要注意上面這兩種方法本質上都是為了取這張關鍵幀中的一張圖片，于是就要把uv坐標縮放到其中的一張，

Shader "Unlit/11-1ImageSequenceAnimation"
{
    Properties
    {
		_Color ("Color", Color) = (1,1,1,1)
        _MainTex ("Texture", 2D) = "white" {}
		_HorizontalAmount ("HorizontalAmount", Float) = 4
		_VerticalAmount ("VerticalAmount", Float) = 4
		_Speed ("Speed", Range(1, 100)) = 30
    }
    SubShader
    {
        Tags { "Queue"="Transparent" "IgnoreProjector"="True" "RenderType"="Transparent" }

        Pass
        {
			Tags { "LightMode"="ForwardBase" }
			ZWrite off
			Blend SrcAlpha OneMinusSrcAlpha
            CGPROGRAM
			#pragma multi_compile_fwdbase
            #pragma vertex vert
            #pragma fragment frag

            #include "UnityCG.cginc"

            struct appdata
            {
                float4 vertex : POSITION;
                float2 texcoord : TEXCOORD0;
            };

            struct v2f
            {
                float2 uv : TEXCOORD0;
                float4 pos : SV_POSITION;
            };

            sampler2D _MainTex;
            float4 _MainTex_ST;
			fixed4 _Color;
			float _VerticalAmount;
			float _HorizontalAmount;
			float _Speed;

            v2f vert (appdata v)
            {
                v2f o;
                o.pos = UnityObjectToClipPos(v.vertex);
                o.uv = TRANSFORM_TEX(v.texcoord, _MainTex);
                return o;
            }

            fixed4 frag (v2f i) : SV_Target
            {
                float time = floor(_Time.y * _Speed);
				float row = floor(time / _HorizontalAmount);
				float column = time - row * _VerticalAmount;

				half2 uv = float2(i.uv.x / _HorizontalAmount, i.uv.y / _VerticalAmount);
				uv.x += column / _HorizontalAmount;
				uv.y -= row / _VerticalAmount;

				//half2 uv = i.uv + half2(column, -row);
				//uv.x /= _HorizontalAmount;
				//uv.y /= _VerticalAmount;

				fixed4 c = tex2D(_MainTex, uv);
				c.rgb *= _Color;
				return c;

            }
            ENDCG
        }
    }FallBack "Transparent/VertexLit"
}

下面就是針對不同的行列，相同的速度數值也是截然不同的速度，　　

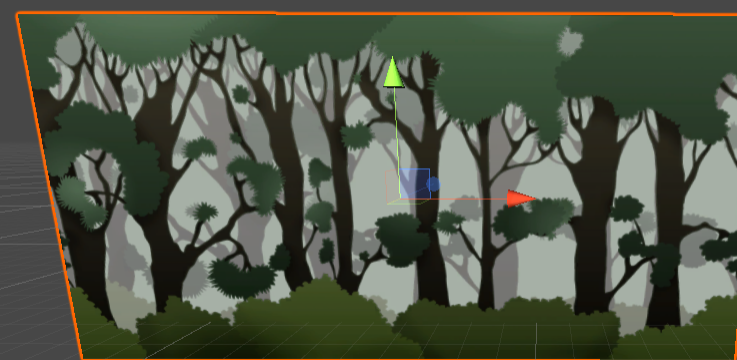

然后就是不同的背景進遠景對應的速度不同，我們看一下首先需要兩張圖分別是近景和遠景_MainTex _DetailTex，然后就是分別他們的速度_ScrollX _Scroll2X，最后就是有關亮度_Multiplier，

T frac(T v)
//vert
o.uv.xy = TRANSFORM_TEX(v.texcoord, _MainTex) + frac(float2(_ScrollX, 0.0)) * _Time.y;
o.uv.zw = TRANSFORM_TEX(v.texcoord, _DetailTex) + frac(float2(_Scroll2X, 0.0)) * _Time.y;
fixed4 c = lerp(firstLayer, secondLayer, secondLayer.a);

　　frac函式是回傳變數的小數部分，其中的變數可以是float float2 float3 float4 都會分別對變數取小數，這樣可以保證圖片可以回圈播放，因為上面每一個頂點取偏移值值是一樣的，然后需要混合顏色采用的lerp然后第三個變數取的是secondlayer的a通道是因為這種圖是一張黑白圖取值分別就是1或者0，便可以確定近景中哪一些是鏤空可以放遠景的顏色，

Shader "Unlit/11-2ScrollingBackground"
{
    Properties
    {
        _MainTex ("BaseLayer(RGB)", 2D) = "white" {}
        _DetailTex ("2ndLayer(RGB)", 2D) = "white" {}
		_ScrollX ("BaseLayerScrollSpeed", Float) = 1.0
		_Scroll2X ("2ndLayerScrollSpeed", Float) = 1.0
		_Multiplier ("LayerMultiplier", Float) = 1
    }
    SubShader
    {
        Tags { "RenderType"="Opaque" "Queue"="Geometry" }

        Pass
        {
			Tags { "LightMode"="ForwardBase" }
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag

            #include "UnityCG.cginc"

            struct appdata
            {
                float4 vertex : POSITION;
                float2 texcoord : TEXCOORD0;
            };

            struct v2f
            {
                float4 uv : TEXCOORD0;
                float4 pos : SV_POSITION;
            };

            sampler2D _MainTex;
            float4 _MainTex_ST;
			sampler2D _DetailTex;
			float4 _DetailTex_ST;
			float _ScrollX;
			float _Scroll2X;
			float _Multiplier;

            v2f vert (appdata v)
            {
                v2f o;
                o.pos = UnityObjectToClipPos(v.vertex);
                o.uv.xy = TRANSFORM_TEX(v.texcoord, _MainTex) + frac(float2(_ScrollX, 0.0)) * _Time.y;
                o.uv.zw = TRANSFORM_TEX(v.texcoord, _DetailTex) + frac(float2(_Scroll2X, 0.0)) * _Time.y;
                return o;
            }

            fixed4 frag (v2f i) : SV_Target
            {
               fixed4 firstLayer = tex2D(_MainTex, i.uv.xy);
               fixed4 secondLayer = tex2D(_DetailTex, i.uv.zw);
			   fixed4 c = lerp(firstLayer, secondLayer, secondLayer.a);
			   c.rgb *= _Multiplier;
			   return c;
            }
            ENDCG
        }
    }FallBack "VertexLit"
}

二、頂點影片

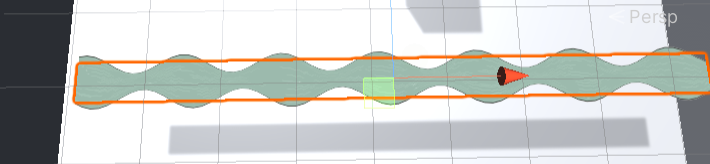

我們先做一個2d的頂點影片，就是河流，我們看一下我們需要河流的紋理_MainTex，_Color調整整體顏色，控制水流動的幅度_Magniture，水流的波動_Frequency,波長的倒數_InvWaveLength(即該值越大，波長越小)，流動速度_Speed.

Tags { "Queue"="Transparent" "IgnoreProjector"="True" "RenderType"="Transparent" "DisableBatching"="True" }
//vert
offset.yzw = float3(0,0,0);
offset.x = sin(_Frequency * _Time.y + v.vertex.x * _InvWaveLength + v.vertex.y * _InvWaveLength + v.vertex.z * _InvWaveLength) * _Magnitude;

　　DisableBatching關閉該tags是為了指明是否要對該SubShader進行批處理，因為這些需要特殊處理的Shader基本包括頂點影片，會合并與之相關的模型導致相關的頂點出現問題，合并模型會導致各自模型空間丟失（留個坑？），頂點影片本質就是改變其中的頂點著色器中頂點的位置，這個的vertex是模型空間中的加上模型空間的位置分量，

Shader "Unlit/11-3Water"
{
    Properties
    {
        _MainTex ("Texture", 2D) = "white" {}
		_Color ("Color", Color) = (1,1,1,1)
		_Magnitude ("Distortion Magnitude", Float) = 1
		_Frequency ("Distortion Frequency", Float) = 1
		_InvWaveLength ("InvWaveLength", Float) = 10
		_Speed ("Speed", Float) = 0.5
    }
    SubShader
    {
        Tags { "Queue"="Transparent" "IgnoreProjector"="True" "RenderType"="Transparent" "DisableBatching"="True" }

        Pass
        {
			Tags { "LightMode"="ForwardBase" }
			ZWrite Off
			Blend SrcAlpha OneMinusSrcAlpha
			Cull off
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag

            #include "UnityCG.cginc"

            struct appdata
            {
                float4 vertex : POSITION;
                float2 texcoord : TEXCOORD0;
            };

            struct v2f
            {
                float2 uv : TEXCOORD0;
                float4 pos : SV_POSITION;
            };

            sampler2D _MainTex;
            float4 _MainTex_ST;
			fixed4 _Color;
			float _Magnitude;
			float _Frequency;
			float _InvWaveLength;
			float _Speed;

            v2f vert (appdata v)
            {
                v2f o;
				float4 offset;
				offset.yzw = float3(0,0,0);
				offset.x = sin(_Frequency * _Time.y + v.vertex.x * _InvWaveLength + v.vertex.y * _InvWaveLength + v.vertex.z * _InvWaveLength) * _Magnitude;
                o.pos = UnityObjectToClipPos(v.vertex + offset);
                o.uv = TRANSFORM_TEX(v.texcoord, _MainTex);
                o.uv += float2(0, _Time.y * _Speed);
                return o;
            }

            fixed4 frag (v2f i) : SV_Target
            {
                fixed4 c = tex2D(_MainTex, i.uv);
				c.rgb *= _Color.rgb;
				return c;
            }
            ENDCG
        }
    }FallBack "VertexLit"
}

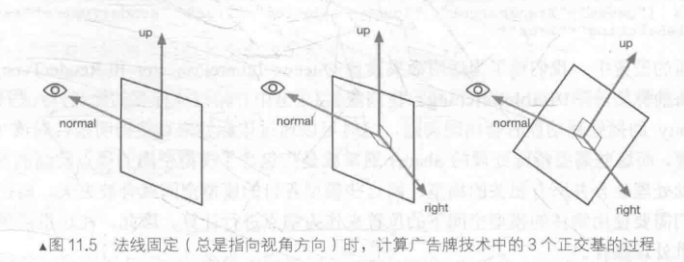

另一種頂點影片就是廣告牌技術，會根據視角方向來旋轉多邊形，看上去好像面向攝像頭，比如延誤云朵閃光，其中的難處在于建立三個相互垂直的基向量，視角方向和向上的向量往往不垂直，所以要通過叉乘得到一個與兩者相垂直的變數，然后再取該向量與視角方向叉積，更新向上的變數，

float3 center = float3(0,0,0);
float3 viewer = mul(unity_WorldToObject, float4(_WorldSpaceCameraPos, 1));
float3 normalDir = viewer - center;
normalDir.y = normalDir.y * _VerticalBillboarding;
normalDir = normalize(normalDir);
float3 upDir = abs(normalDir.y) > 0.999 ? float3(0, 0, 1) : float3 (0, 1, 0);
float3 rightDir = normalize(cross(upDir, normalDir));
upDir = normalize(cross(normalDir, rightDir));

float3 centerOffs = v.vertex.xyz - center;
float3 localPos = center + rightDir * centerOffs.x + upDir * centerOffs.y + normalDir * centerOffs.z;
o.pos = UnityObjectToClipPos(float4(localPos, 1));

　　上面就是得到三個基向量的程序，_VerticalBillboarding主要是這個向量通過調整數值來改變normal變數來模擬特殊需求，比如草地下面的根部是不懂的，還有一些廣告牌只會有旋轉操作但是不會脫離垂直方向，

// Upgrade NOTE: replaced 'mul(UNITY_MATRIX_MVP,*)' with 'UnityObjectToClipPos(*)'

// Upgrade NOTE: replaced '_World2Object' with 'unity_WorldToObject'

Shader "Unlit/11-4Billboard"
{
    Properties
    {
        _MainTex ("Texture", 2D) = "white" {}
		_Color ("Color", Color) = (1,1,1,1)
		_VerticalBillboarding ("VerticalBillboarding", Range(0, 1)) = 1
    }
    SubShader
    {
        Tags { "Queue"="Transparent" "IgnoreProjector"="True" "RenderType"="Transparent" "DisableBatching"="True" }

        Pass
        {
			Tags { "LightMode"="ForwardBase" }
			ZWrite Off
			Blend SrcAlpha OneMinusSrcAlpha
			Cull off
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag

            #include "UnityCG.cginc"
			#include "Lighting.cginc"

            struct appdata
            {
                float4 vertex : POSITION;
                float2 texcoord : TEXCOORD0;
            };

            struct v2f
            {
                float2 uv : TEXCOORD0;
                float4 pos : SV_POSITION;
            };

            sampler2D _MainTex;
            float4 _MainTex_ST;
			fixed4 _Color;
			float _VerticalBillboarding;

            v2f vert (appdata v)
            {
                v2f o;
				float3 center = float3(0,0,0);
				float3 viewer = mul(unity_WorldToObject, float4(_WorldSpaceCameraPos, 1));
				float3 normalDir = viewer - center;
				normalDir.y = normalDir.y * _VerticalBillboarding;
				normalDir = normalize(normalDir);
				float3 upDir = abs(normalDir.y) > 0.999 ? float3(0, 0, 1) : float3 (0, 1, 0);
				float3 rightDir = normalize(cross(upDir, normalDir));
				upDir = normalize(cross(normalDir, rightDir));
				float3 centerOffs = v.vertex.xyz - center;
				float3 localPos = center + rightDir * centerOffs.x + upDir * centerOffs.y + normalDir * centerOffs.z;
                o.pos = UnityObjectToClipPos(float4(localPos, 1));
                o.uv = TRANSFORM_TEX(v.texcoord, _MainTex);
                return o;
            }

            fixed4 frag (v2f i) : SV_Target
            {
                fixed4 c = tex2D(_MainTex, i.uv);
				c.rgb *= _Color.rgb;
				return c;
            }
            ENDCG
        }
    }FallBack "Transparent/VertexLit"
}

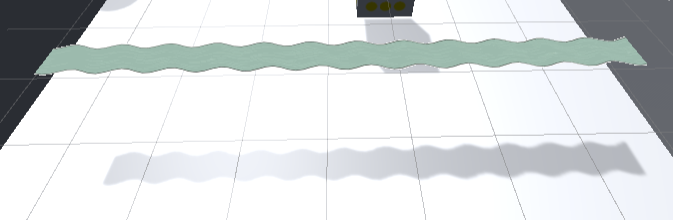

然后可以看到我們在做河流的時候河流的影子是不對的，我們需要重寫ShaderCaster Pass，

struct v2f {
    V2F_SHADOW_CASTER;
;

v2f vert(appdata_base v){
	v2f o;
	float4 offset;
	offset.yzw = float3(0,0,0);
	offset.x = sin(_Frequency * _Time.y + v.vertex.x * _InvWaveLength + v.vertex.y * _InvWaveLength + v.vertex.z * _InvWaveLength) * _Magnitude;
	v.vertex += offset;
	TRANSFER_SHADOW_CASTER_NORMALOFFSET(o);
	return o;
}

fixed4 frag(v2f i) : SV_Target{
	SHADOW_CASTER_FRAGMENT(i);
}

　　這里采用了UnityCG.cginc中定義的一些宏，來計算陰影所需的內容，V2F_SHADOW_CASTER用于定義一些變數，

Shader "Unlit/11-5VertexAnimWithShadow"
{
    Properties
    {
        _MainTex ("Texture", 2D) = "white" {}
		_Color ("Color", Color) = (1,1,1,1)
		_Magnitude ("Distortion Magnitude", Float) = 1
		_Frequency ("Distortion Frequency", Float) = 1
		_InvWaveLength ("InvWaveLength", Float) = 10
		_Speed ("Speed", Float) = 0.5
    }
    SubShader
    {
        Tags { "DisableBatching"="True" }

        Pass
        {
			Tags { "LightMode"="ForwardBase" }

			Cull off
            CGPROGRAM
            #pragma vertex vert
            #pragma fragment frag

            #include "UnityCG.cginc"

            struct appdata
            {
                float4 vertex : POSITION;
                float2 texcoord : TEXCOORD0;
            };

            struct v2f
            {
                float2 uv : TEXCOORD0;
                float4 pos : SV_POSITION;
            };

            sampler2D _MainTex;
            float4 _MainTex_ST;
			fixed4 _Color;
			float _Magnitude;
			float _Frequency;
			float _InvWaveLength;
			float _Speed;

            v2f vert (appdata v)
            {
                v2f o;
				float4 offset;
				offset.yzw = float3(0,0,0);
				offset.x = sin(_Frequency * _Time.y + v.vertex.x * _InvWaveLength + v.vertex.y * _InvWaveLength + v.vertex.z * _InvWaveLength) * _Magnitude;
                o.pos = UnityObjectToClipPos(v.vertex + offset);
                o.uv = TRANSFORM_TEX(v.texcoord, _MainTex);
                o.uv += float2(0, _Time.y * _Speed);
                return o;
            }

            fixed4 frag (v2f i) : SV_Target
            {
                fixed4 c = tex2D(_MainTex, i.uv);
				c.rgb *= _Color.rgb;
				return c;
            }
            ENDCG
        }
		Pass{
			Tags { "LightMode"="ShadowCaster" }
			CGPROGRAM
			#pragma vertex vert
			#pragma fragment frag
			#pragma multi_compile_shadowcaster

			#include "UnityCG.cginc"

			float _Magnitude;
			float _Frequency;
			float _InvWaveLength;
			float _Speed;

			struct a2v {
				float4 vertex : POSITION;
				float4 texcoord : TEXCOORD0;
			};

			struct v2f {
				V2F_SHADOW_CASTER;
			};

			v2f vert(appdata_base v){
				v2f o;
				float4 offset;
				offset.yzw = float3(0,0,0);
				offset.x = sin(_Frequency * _Time.y + v.vertex.x * _InvWaveLength + v.vertex.y * _InvWaveLength + v.vertex.z * _InvWaveLength) * _Magnitude;
				v.vertex += offset;
				TRANSFER_SHADOW_CASTER_NORMALOFFSET(o);
				return o;
			}

			fixed4 frag(v2f i) : SV_Target{
				SHADOW_CASTER_FRAGMENT(i);
			}

			ENDCG
		}
    }FallBack "VertexLit"
}

最后就是一些小事項，取消批處理可以放置模型空間出現問題，但是會帶來性能的問題，就是DrawCall增加了，所以應該避免一些在模型空間的計算，用頂點顏色存頂點到錨點的距離，避免使用模型空間中性作為錨點，

感謝你看到這里，Cheers!
