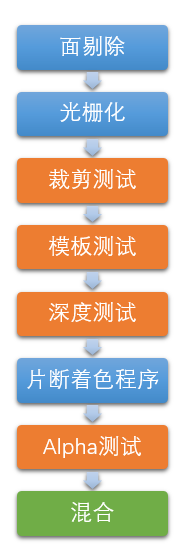

在光柵階段，除了要通過片斷著色程式（OpenGL叫法）著色外，還需要進行裁剪測驗、Alpha測驗、模板測驗、深度測驗、混合操作，這些操作在OpenGL、D3D、Vulkan等操作順序不盡相同，在軟體渲染器，片斷著色程式是渲染管線的瓶頸所在，因此這里的光柵化之后流程如下，這里的橙色部分任意一條執行失敗，都不會繼續執行后面操作，
裁剪測驗：用來表示繪制程序定義的一個矩形區域，只有位于這個區域內的像素才會被最侄訓制，
模板測驗：模板測驗用到了模板緩沖區，可以實作各種特效，有些陰影演算法會用到模板，模板緩沖區可進行讀寫操作，使用啟用測驗時，首先設定一個參考值和Mask值，在模板測驗階段對當前像素模板緩沖區中的值與Mask按位與后和設定的參考值進行比較，得到比較結果后對模板緩沖區當前像素值執行一些操作，比較結果通過時，繼續執行下個階段，這里的比較操作包含：
never：比較結果總是回傳false，
always：比較結果總是回傳true，
equal：模板值與參考值相等回傳true，否則回傳false，
not equal：模板值與參考值不等回傳true，否則回傳false，
less than：模板值小于參考值回傳true，否則回傳false，
less or equal：模板值小于等于參考值回傳true，否則回傳false，
greater than：模板值大于參考值回傳true，否則回傳false，
greater or equal：模板值大于等于參考值回傳true，否則回傳false，
對模板值的操作分為三種情況，分別為模板測驗不同過，深度測驗不通過和模板測驗與深度測驗均通過，針對這三種情況，模板值可進行以下操作：
zero：將模板緩沖區的值置為0，
keep：保持當前模板緩沖區中的數值不變，
replace：參考值替換模板緩沖區中的值，
invert：模板緩沖區的值按位取反，
increment：當前模板緩沖區的值小于最大模板值，則模板值加1，
decrement：當前模板緩沖區的值大于0，則模板值減1，
深度測驗：深度測驗用到了深度緩沖區，即zbuffer，在光柵化時得到的當前待繪制點的1/z值與緩沖區中的值進行比較，如果通過測驗，則寫深度值，并繼續執行下一個操作，這里比較操作與上面模板比較操作相同，這里所以是1/z，是因為前面提到通過透視投影后，z值遇到到[-1,1]區間是非線性的，如果使用z值進行深度測驗，將造成攝像機遠處的很大范圍深度值映射于很小的范圍內，從而導致精度缺失，從1/z是線性的，儲存1/z則可以解決這個問題，
Alpha測驗：著色Alpha值與設定的值進行比較，只有滿足比較結果的才進行下一個階段，Alpha測驗通過條件通欄包括never、always、equal、not equal、less than、 less than or equal、greater than、greater or equal，
混合：最終顏色值將與FrameBuffer中的顏色值進行混合，計算公式為：finalValue = https://www.cnblogs.com/primarycode/archive/2022/09/18/sourceFactor * sourceValue operation destinationFactor * destinationValue，sourceValue是上個階段計算出的顏色值，destinationValue是幀快取中的顏色值，sourceFactor和destinationFactor為混合因子，其代表的值有如下幾種：
One：1
Zero：0
SrcColor：源RGB的值
SrcAlpha：源A值
DstColor：目標RGB值
DstAlpha：目標A值
OneMinusSrcColor：(1,1,1) - SrcColor
OneMinusSrcAlpha：1- SrcAlpha
OneMinusDstColor：(1,1,1) - DstColor
OneMinusDstAlpha：1 - DstAlpha
operation可以有以下幾種：
Add：源結果+目標結果
Sub：源結果-目標結果
RevSub：目標結果-源結果
經過以上幾個操作，顏色值就可以寫入的Framebufer中了，
本文來自博客園，作者：毅安，轉載請注明原文鏈接：https://www.cnblogs.com/primarycode/p/16704604.html
