為什么要有VLAN?
交換機：
缺點：廣播域問題
占用設備資源
帶寬資源浪費嚴重
安全性無法得到保障
虛擬局域網：
原理：

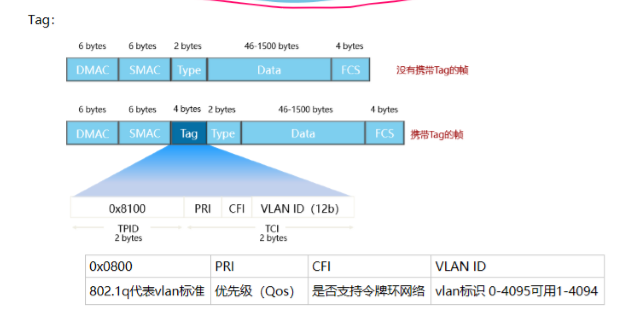

對二層流量進行標記（tag），相同標記的流量可以互訪，不同標記流量實訓二層隔離，
PVID：
交換機介面默認所屬的VLAN，交換吉默認屬于VLAN（PVid=1）
display port vlan---
鏈路型別：
access：單一鏈路，
特點：只允許一個vlan通過
位置;SW-PC
入方向：接受到不帶標簽資料，打上本地的PVID
出方向：比較標簽ID和介面PVID是否相同，相同去掉標簽轉發不同直接丟棄，
配置：
vlan 10
description se 添加備注
vlan batch 例子-12 23 4 添加多個vlan
port link-type access將鏈路型別設定為access（trunk，hybrid）
port default vlan 1 將介面加入vlan
trunk：干道鏈路
特點：允許多個vlan通過（需要手工添加）
位置：SW--SW
出方向：首先查看允許串列，如果允許通過比較PVID，相同去掉標簽轉發不同保留標簽繼續轉發，如果不允許通過，直接丟棄，
入方向：收到帶標簽資料直接轉發，收到不帶標簽資料打上本地PVID，
配置：
修改來南路型別：port link-trunk
設定允許串列：port trunk allow-pass vlan 10 20
修改PVID port trink pvid vlan
hybrid：混合鏈路 允許一個或多個vlan通過，
特點：允許一個或多個vlan通過
位置：PC-SW SW-SW
動作：untagged 不帶標簽轉發
TAgged 帶標簽轉發
配置：
設定允許串列：port hybrid untagged vlan 10 20
設定PVID：port hybrid pvid 10
入方向：接收不到標簽資料，打上本地PVID，轉發接收到帶標簽資料
首先查看允許串列，允許通過，如果帶標簽不留標簽轉發，如果不允許通過，直接丟棄，
出方向：首先查看允許串列，如果允許通過按動作轉發，如果不允許直接丟棄，
