硬體測驗是電子產品開發程序很重要一環，產品在設計階段很多潛在的問題只看表面是看不出來的，各模塊電路必須有針對性的測驗才能將問題扼殺在搖籃里，因此，硬體測驗作業顯得尤其重要，
硬體測驗作業從什么階段開始？
我們一般認為硬體測驗是產品研發后期階段要做的，其實不然，在專案開始階段，相關測驗人員就應該參與到對產品的可測驗性、測驗方案等等的評估中來，并且產品硬體測驗會伴隨整個產品研發周期，對于測驗，我們一般會進行功能測驗、電源測驗、信號測驗、關鍵元器件測驗、環境測驗、EMC測驗、機械相關的測驗、特殊的設備還會進行鹽霧試驗、硫化試驗，整機結構還會進行：跌落試驗、擠壓、扭曲等等，本文主要將重點主要放在硬體相關的測驗上，
測驗準備作業
硬體測驗前期準備作業包括：
測驗用硬體版本
確保測驗所用硬體平臺為專案最新調整過的版本，
測驗用軟體版本
確保測驗所用韌體為專案最新調整過的版本，
測驗工具
硬體測驗一般需要可調電源、示波器、數字萬用表、電子負載、電流鉗等等，
功能測驗
功能測驗主要是針對產品實作具體功能進行初步的測驗，
舉個例子，比如產品某些介面具備短路保護功能，那么我們要考慮如何對產品進行短路測驗，包括介面上哪些信號需要做短路測驗？對電源還是地做短路？
再舉個例子，比如某個產品具備揚聲器播放功能，那么我們要考慮如何對揚聲器驅動電路進行測驗？包括產品要求具備的音頻分貝值、揚聲器驅動電路所用功放的型別及其驅動功率的測驗等等，
電源測驗

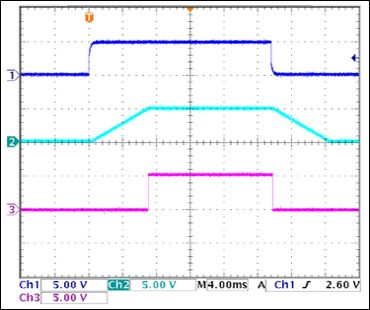

電源測驗是硬體測驗中的大頭，其測驗內容包括輸入電壓范圍及輸出電壓特性（上升時間、下降時間、是否過沖、回溝等）、多電源系統上下電時序測驗、紋波與噪聲測驗、動態負載特性測驗、發熱器件溫升測驗(電源芯片、電感、mosfet等)，除此之外，芯片本身具備的一些功能也要進行測驗，過壓欠壓保護、過流
保護等等，需要注意電源模塊化測驗需要針對不同環境溫度進行測驗，一般分為低溫、常溫、高溫，
信號測驗

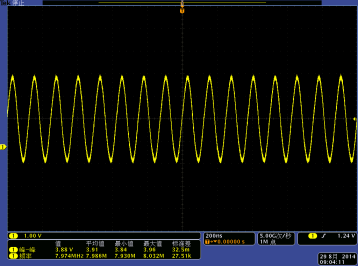

信號測驗是在整機功能測驗的基礎上進行的，整機在原始韌體版本驗證完成之后需要對關鍵信號進行測驗，比如晶振信號測驗，包括晶振上電到輸出信號穩定時間測驗，一般需要滿足系統和軟體需求，此外晶振波形及頻率也需要測驗，一般要求波形無明顯畸變且頻率在允許誤差之內即可，
再比如復位信號測驗、RS485信號測驗、CAN信號測驗、SPI信號測驗、UART信號測驗等等，有些信號需要根據datasheet中的時序圖測驗，嚴格按照所給的時間要求測驗，

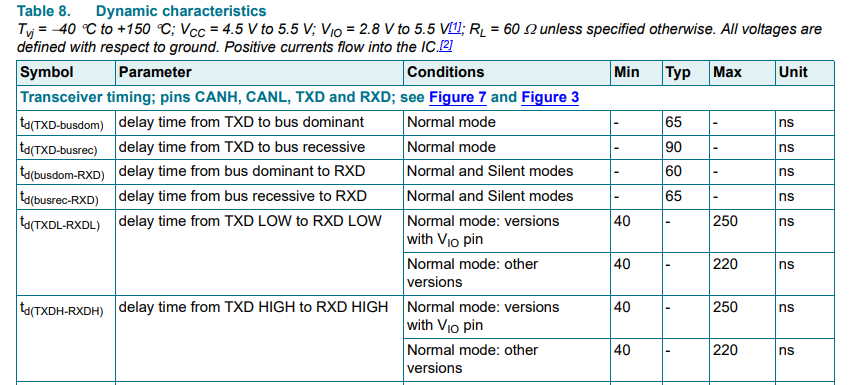

比如TJA1051芯片手冊中對時間的一些要求：
關鍵元器件的特性測驗，比如針對防反二極管流過伏安特性測驗，又比如說保險絲過流特性測驗，這項測驗的目的在于摸清關鍵元器件的特性，有些大型一些的公司會有專門的器件工程師來做這件事，了解元器件特性越多，我們就能更好的理解和掌控所設計的電路，
環境測驗
環境測驗一般包括低溫存盤、高溫存盤、低溫運行(低溫低壓/低溫高壓）、高溫運行（高溫高壓/高溫低壓)、冷熱沖擊測驗、溫濕度回圈測驗等，
EMC測驗
產品的EMC測驗一般包括EMI和EMS，具體可以根據相關產品對應國標進行測驗，關于EMC相關的內容可以參考往期文章：
電磁可以，兼容不行
電磁兼容系列之靜電抗擾度(ESD)講解
簡單了解下(RS)射頻輻射電磁場抗擾度測驗
五種等級
Class A: 被測件或系統的所有功能在干擾之時和干擾之后正常運轉，符合設計要求；Class B：在受干擾時，被測件或系統的所有功能正常運轉，但是，一項或多項功能運轉會偏離指定誤差，所有功能在干擾撤離后能自動恢復至正常狀況，但記憶功能應為Class A；Class C：被測件或系統的一項或多項功能在受干擾時不能 正常運轉，但在干擾撤離后能自動恢復至正常狀況，但記憶功能不能受到影響；Class D：在受干擾之時和受干擾之后，設備和系統的功能不能正常運轉，但在去除干擾并通過操作者/用戶復位啟動后，還可以正常運轉，但記憶功能不能受到影響；Class E：在受干擾之時和受干擾之后，設備和系統的功能不能正常運轉，并且如果不對設備或系統進行維修或替換，則功能不能恢復至正常狀況，
總結
硬體測驗是一項復雜綜合性的工程，我們都知道，要想測驗校準一個東西，那么所用儀器一定要比待校準的要精度高，同樣要測驗一個硬體產品，也要站在比設計者更高的角度去思考產品設計，以上是編者對于產品開發程序中關于硬體測驗的一點感想，不足之處還請補充
